Hôm nay, Thái Quảng sẽ chia sẻ với bạn về một chủ đề quan trọng trong lĩnh vực điện, đó là điện áp. Điện áp không chỉ là một khái niệm cơ bản mà còn là yếu tố quyết định sự vận hành của mọi thiết bị điện. Hiểu rõ điện áp là gì, cách ký hiệu, đơn vị đo lường, công thức tính và phương pháp đo sẽ giúp bạn sử dụng và bảo trì thiết bị an toàn, hiệu quả. Trong bài viết này, Thái Quảng sẽ cùng bạn phân tích từng khía cạnh một cách chi tiết và dễ hiểu, có thể áp dụng ngay vào thực tế công việc của chúng ta. Hãy cùng bắt đầu nhé!
Điện áp là gì?

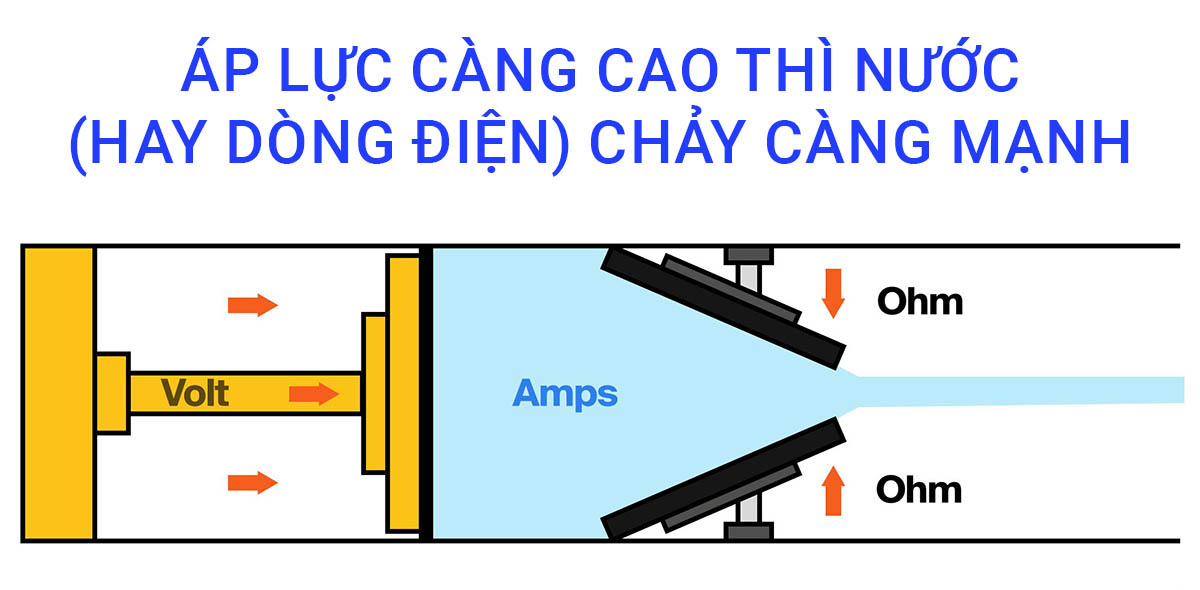

Điện áp là hiệu điện thế, tức là sự chênh lệch điện thế giữa hai điểm trong một mạch điện. Để dễ hình dung, bạn có thể nghĩ điện áp giống như áp lực nước trong ống: áp lực càng cao thì nước (hay dòng điện) chảy càng mạnh.
Trong kỹ thuật điện thì “điện áp” và “hiệu điện thế” thực chất là một, nó chỉ khác cách gọi tùy ngữ cảnh thôi.
+ Ký hiệu phổ biến nhất của điện áp là chữ “U” và thường dùng chữ “V” để ký hiệu cho đơn vị đo lường.
+ Đơn vị điện thế là Volt (V), đọc là “vôn”, lấy tên từ nhà vật lý Alessandro Volta.
+ Điện áp được gọi là “Voltage” trong tiếng Anh, và bạn sẽ thấy từ này xuất hiện rất nhiều trong tài liệu kỹ thuật hoặc thông số sản phẩm.
Tầm quan trọng của điện áp trong thiết bị
Điện áp không chỉ là con số mà nó ảnh hưởng trực tiếp đến hiệu suất, độ bền và thậm chí quyết định sự sống còn của thiết bị. Bởi nếu điện áp cung cấp cho thiết bị không phù hợp (quá cao hoặc quá thấp) thì máy có thể chạy chậm, nóng máy hoặc cháy nổ.
Ví dụ thực tế như máy cắt băng dính tự động ZCUT-9GR sử dụng điện áp nguồn khuyến nghị là 100-240V (+/-5%). Mặc dù, ZCUT-9GR có phạm vi điện áp rộng giúp thiết bị linh hoạt hơn trong các môi trường khác nhau, nhưng nếu cấp nguồn cao hơn cho nó thì có thể làm hỏng linh kiện. Ngược lại, khi cấp nguồn thấp hơn thì máy có thể không hoạt động hoặc hoạt động với hiệu suất thấp làm ảnh hưởng tới sản xuất.
Công thức tính điện áp

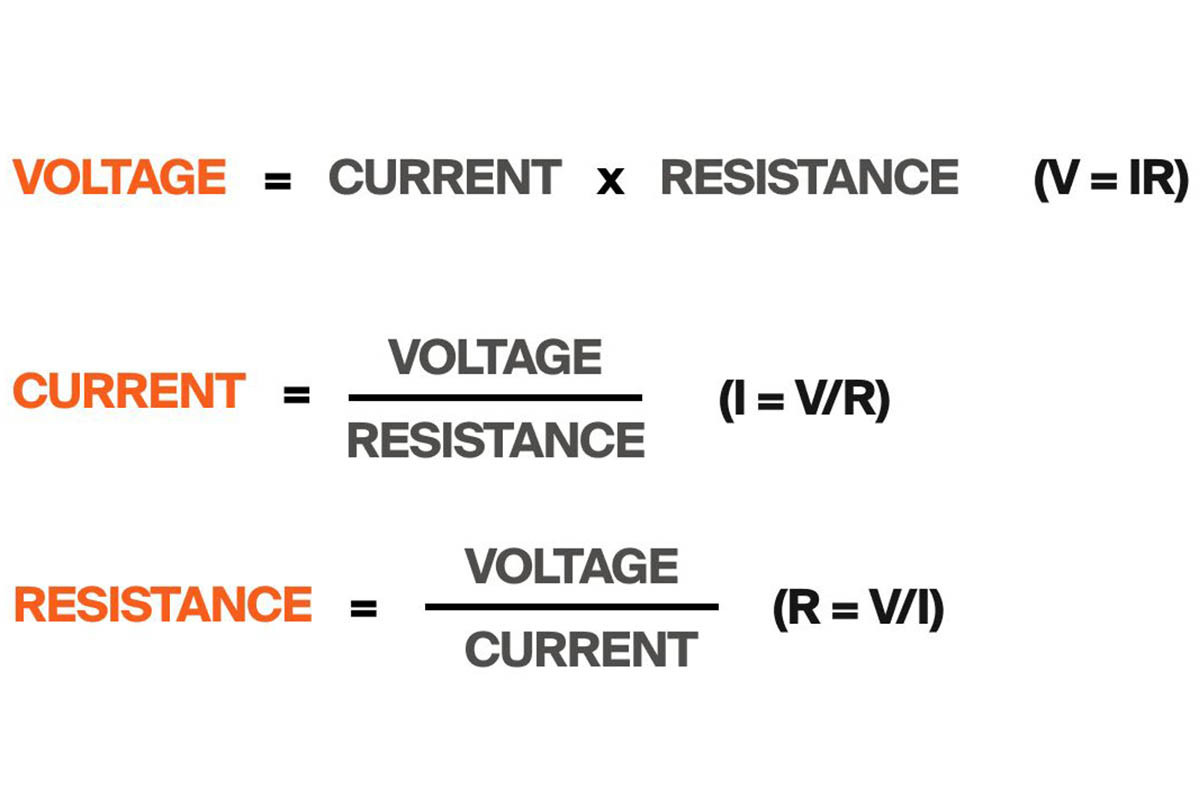

Công thức cơ bản nhất là từ định luật Ohm:
U = I × R
Trong đó:
- U là điện áp, tính bằng Volt (V).
- I là cường độ dòng điện, tính bằng Ampere (A).
- R là điện trở của thiết bị hoặc mạch, tính bằng Ohm (Ω).
Ngoài ra, điện áp còn có thể tính theo công suất: U = P / I (trong đó P là công suất, tính bằng Watt (W))
Ví dụ thực tế như máy cắt băng dính ZCUT-9 có công suất 18W và nguồn điện 220V: Ta có thể tính cường độ dòng điện I = P / U = 18 / 220 ≈ 0.082A và điện trở nội bộ R = U / I ≈ 220 / 0.082 ≈ 2683 Ω. Nếu nguồn điện chỉ cung cấp 200V (thấp hơn định mức), và thường R sẽ cố định (ở nhiều thiết bị) thì dòng điện sẽ giảm xuống I ≈ 200 / 2683 ≈ 0.075A, dẫn đến công suất thực tế P ≈ 200 × 0.075 ≈ 15W (thấp hơn 18W), dẫn đến máy chạy yếu hơn hoặc có thể không đạt tốc độ cắt 200mm/s như thông số.
Phân loại điện áp

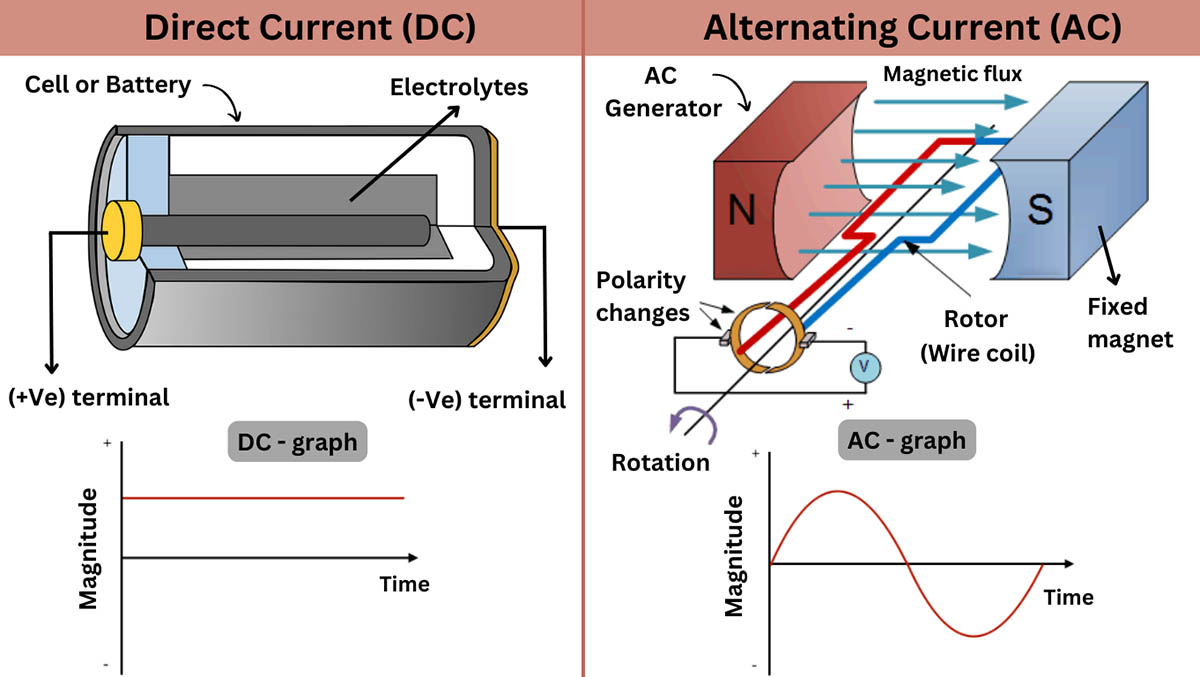

Điện áp xoay chiều
Điện áp xoay chiều (AC – Alternating Current) là loại điện áp thay đổi hướng và biên độ theo chu kỳ thời gian (hình sin). Nó phổ biến ở nguồn điện dân dụng và công nghiệp vì dễ truyền tải xa và thay đổi mức áp bằng biến thế, với tần số thường là 50Hz (ở Việt Nam, châu Âu) hoặc 60Hz (Mỹ).
Điện áp xoay chiều thường thấy nhất là 1 pha (220V) dùng cho lưới điện dân dụng và 3 pha (380V) dùng cho công nghiệp và các thiết bị công suất lớn. Ngoài ra, khi phân loại theo cấp điện áp theo tiêu chuẩn Việt Nam được chia thành các cấp sau:
- Hạ áp: Đến 1 kV (1000V) dùng cho dân dụng và thiết bị nhỏ;
- Trung áp: Trên 1 kV đến 35 kV thường cho phân phối địa phương hoặc công nghiệp nhẹ;
- Cao áp: Trên 35 kV đến 220 kV dùng cho truyền tải xa;
- Siêu cao áp: Trên 220 kV cho lưới điện quốc gia.
Ví dụ như máy cắt băng keo M-1000 dùng nguồn AC 220~240V 50/60Hz sẽ phù hợp với cấp hạ áp, điện lưới dân dụng 1 pha.
Điện áp một chiều
Điện áp một chiều (DC – Direct Current) giữ hướng và biên độ ổn định (như pin hoặc ắc quy) và thường được dùng trong thiết bị điện tử nhạy cảm hoặc sau khi chuyển đổi từ AC.

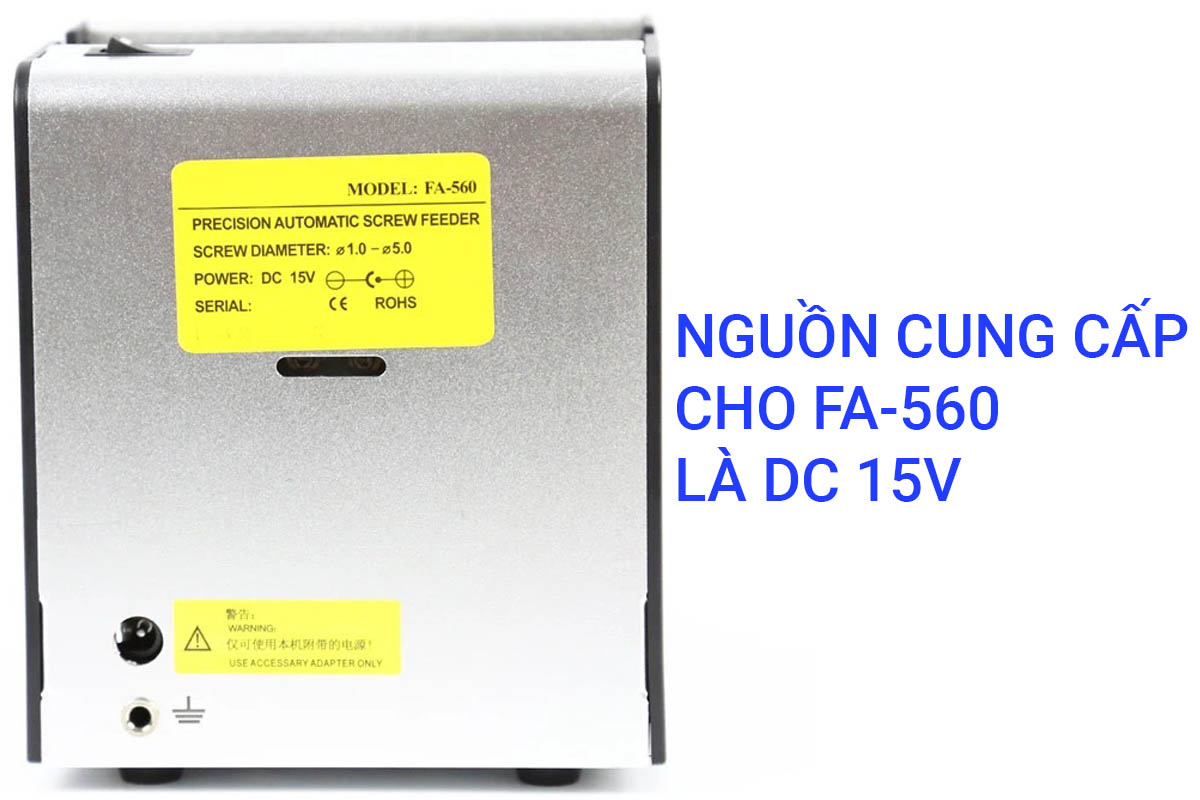

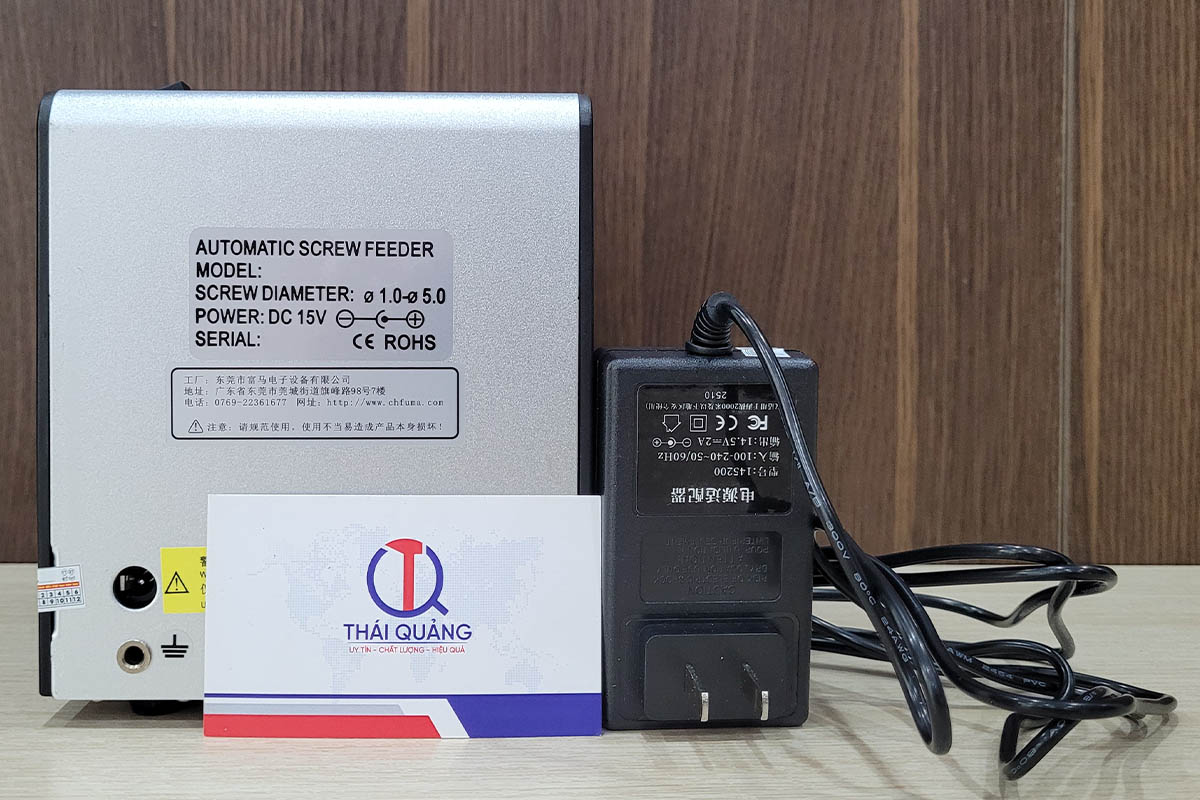

Ví dụ như ở máy cấp vít FA-560 dù nguồn vào là AC 110-200V, nhưng là bởi thiết bị đã tích hợp bộ chuyển đổi để cung cấp 15V DC 2A nhằm đảm bảo hoạt động ổn định và tránh nhiễu sóng. Còn nếu không có bộ chuyển đổi mà cấp trực tiếp nguồn AC thì có thể làm hỏng máy.
Cách đo điện áp

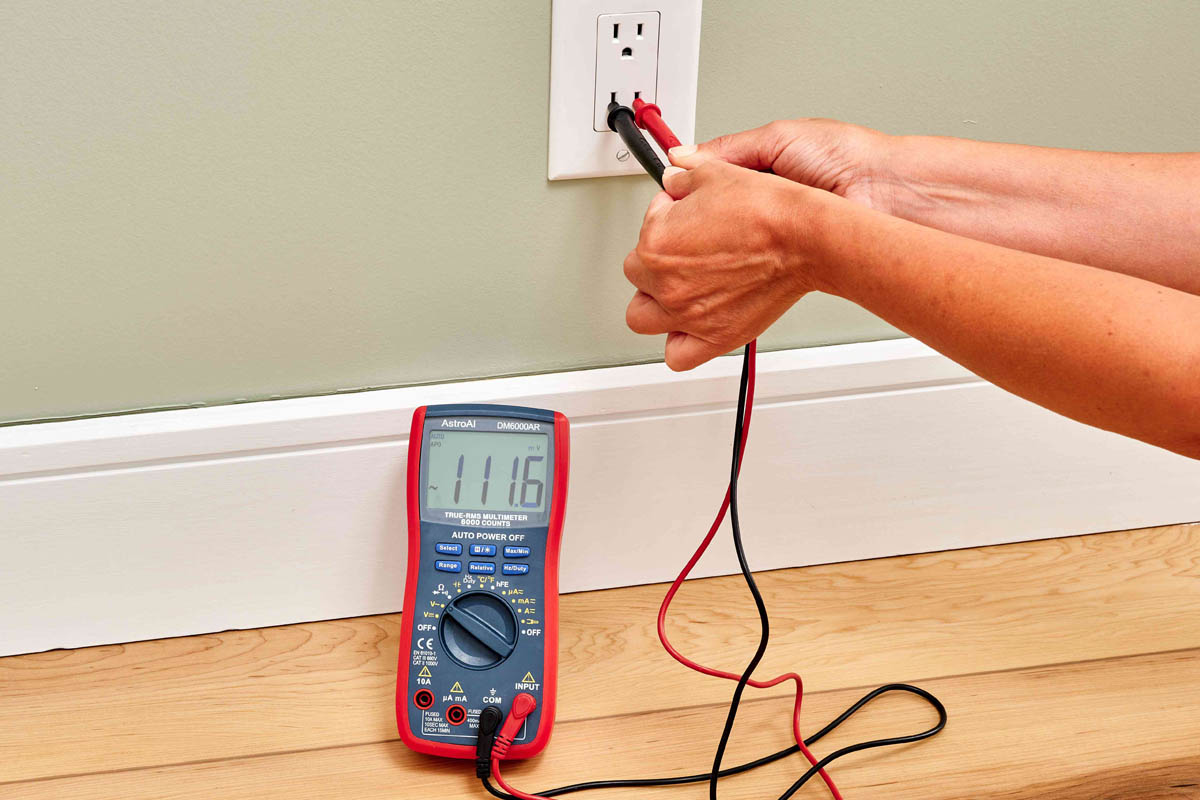

Để tiến hành đo được điện áp, chúng ta hãy bắt đầu với cách đơn nhất là dùng đồng hồ vạn năng (multimeter), cụ thể các bước như sau:
Bước 1: Chuẩn bị đồng hồ đo phù hợp (có thang đo AC và DC).
Bước 2: Tắt thiết bị và nguồn điện để tăng tính an toàn.
Bước 3: Quay núm xoay trên đồng hồ đo đến ký hiệu V~ cho AC (dấu sóng/ngã) hoặc V– cho DC (dấu gạch/trừ). Nên chọn thang đo cao hơn mức dự kiến (ví dụ chọn thang đo 300V cho nguồn 220V).
Bước 4: Kết nối que đỏ (dương) vào lỗ V/Ω, que đen (âm) vào lỗ COM trên đồng hồ đo.
Bước 5: Kết nối 2 đầu đo còn lại vào 2 điểm nguồn cần đo. (*) Tuyệt đối không được chạm tay hay bất kể vật gì dẫn điện vào phần kim loại của các đầu đo.
+ Đối với AC thì cắm que đỏ vào pha nóng (lỗ cắm), que đen vào trung tính.
+ Đối với DC thì đỏ vào dương, đen vào âm.
Bước 6: Bật nguồn và đọc giá trị trên màn hình.
Ví dụ khi đo nguồn cấp cho súng bắn keo nến (220-240 V AC) nếu hiển thị 215V thì hơi thấp hơn 220V nhưng vẫn ổn, nhưng nếu hiển thị 0V thì có thể dây nguồn đã bị đứt.
(*) Lưu ý an toàn: Đeo găng tay, tránh chạm tay vào que đo khi có điện và nếu bạn cần đo điện cao áp thì hãy dùng đồng hồ chuyên dụng.
Các thuật ngữ liên quan đến điện áp
Điện áp nguồn hoặc Nguồn điện là chỉ điện áp được cung cấp từ hệ thống bên ngoài như lưới điện quốc gia hoặc ổ cắm, thường là đầu vào từ hạ tầng điện. Nó được ghi trong thông số kỹ thuật như “Nguồn” hoặc “Nguồn điện vào” và thường cung cấp giá trị điện áp, tần số và cách tổ chức (1 pha hoặc 3 pha) do đó bạn cần đảm bảo nguồn điện lưới khớp với dải này để tránh làm hỏng thiết bị. Ví dụ như súng thổi ion SL-080BF sử dụng điện áp 110-220VAC / 50Hz, 35W.

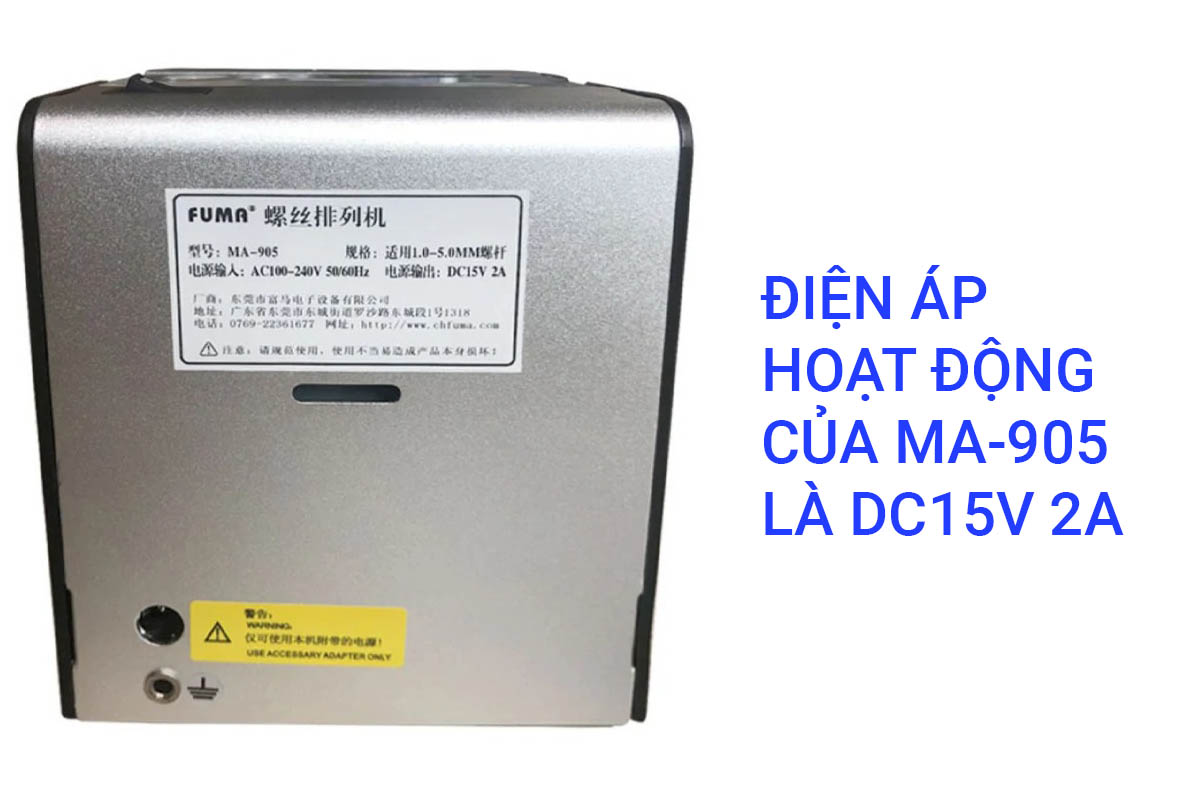

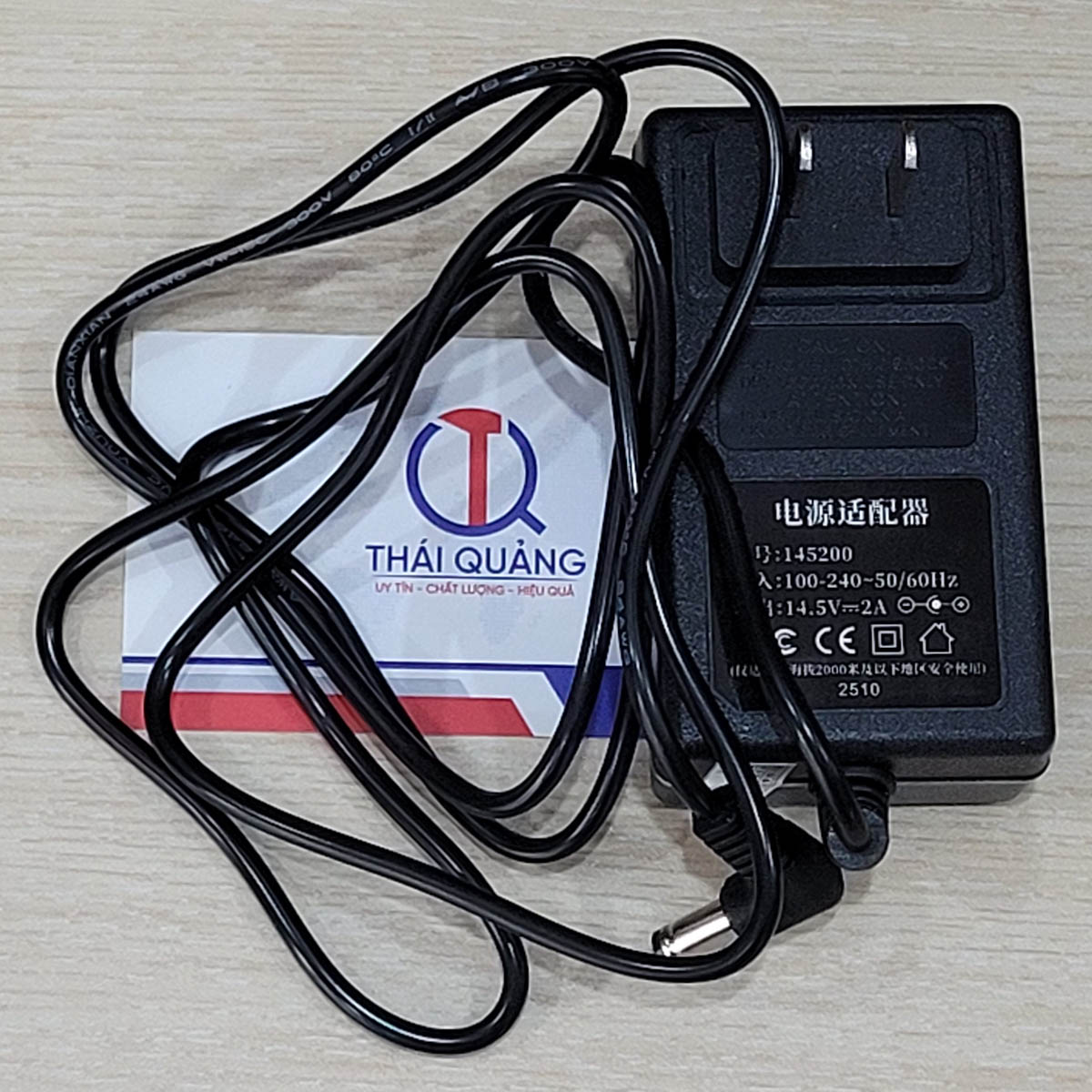

Nguồn cung cấp hoặc Nguồn cấp (Power Supply) là chỉ các thiết bị hoặc hệ thống sử dụng bộ chuyển đổi, adapter hoặc bộ nguồn tích hợp có nhiệm vụ cung cấp năng lượng cho thiết bị, và thường thể hiện các giá trị về điện áp, dòng điện và công suất. Nó khác với “Nguồn điện” ở chỗ là có sử dụng thêm một phần cứng hoặc module bên trong hoặc ngoài thiết bị để cấp nguồn, thường tích hợp bộ chuyển đổi để điều chỉnh từ lưới điện thành mức phù hợp cho máy. Ví dụ như máy cấp vít tự động MA-905 có nguồn cấp AC 100~220V nhưng điện áp sử dụng là DC 15V.
Điện áp đầu vào (Input Voltage) là mức điện áp mà thiết bị nhận trực tiếp từ nguồn cung cấp hoặc lưới điện trước khi được xử lý nội bộ. Nó thường được ghi rõ trong thông số, ví dụ 220V/50Hz 30W ở máy bóc tem nhãn tự động 1150D, cho thấy dải điện áp mà thiết bị có thể chấp nhận mà không cần điều chỉnh thêm.
Điện áp hoạt động (Operating Voltage) là phạm vi mức điện áp thực tế mà thiết bị cần để hoạt động ổn định sau khi được xử lý (nếu có) bởi nguồn cung cấp nội bộ. Nó thường gần với điện áp đầu vào nhưng có thể được điều chỉnh (qua biến thế hoặc bộ chỉnh lưu).
Điện áp định mức (Rated Voltage) là mức điện áp tối ưu và an toàn nhất mà nhà sản xuất khuyến nghị để thiết bị đạt hiệu suất cao nhất và kéo dài tuổi thọ.
Sụt áp (Voltage Drop) là sự giảm điện áp khi dòng điện đi qua một đoạn dây dẫn hoặc linh kiện do điện trở. Bởi vậy, nếu dây dẫn từ nguồn đến máy quá dài hoặc mỏng thì điện áp sụt có thể làm giảm hiệu suất của máy, cho nên cần kiểm tra dây dẫn để giảm thiểu tác động này.
Điện áp quá độ (Transient Voltage) là những thay đổi đột ngột của điện áp, thường do sét đánh hoặc bật/tắt thiết bị lớn, và việc này có thể làm hỏng linh kiện nếu không có bảo vệ.

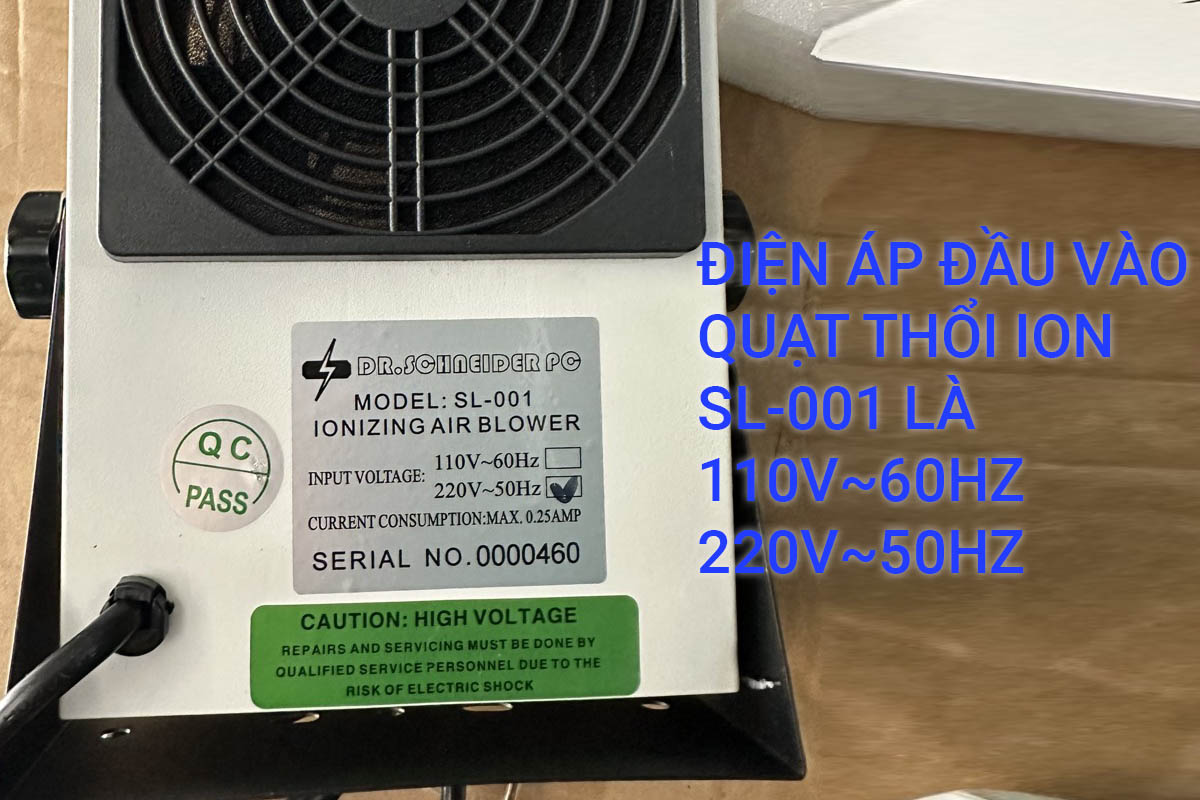

Điện áp đỉnh (Peak Voltage) là giá trị cao nhất của điện áp trong một chu kỳ AC, thường cao hơn điện áp hiệu dụng (RMS). Ví dụ, với nguồn 220V RMS của quạt thổi ion SL-001 thì điện áp đỉnh khoảng 220 × √2 ≈ 311V, nhưng thiết bị thường được thiết kế để chịu được mức này.
Điện áp hiệu dụng (RMS Voltage) là giá trị trung bình hiệu dụng của điện áp AC và được dùng để tính toán công suất thực tế tiêu thụ (P = URMS × IRMS x Cosφ).
Điện áp pha (Phase Voltage) là điện áp giữa một dây pha và dây trung tính (trong hệ thống điện 3 pha). Ví dụ, trong một hệ thống 3 pha 380V thì điện áp pha thường là 220V AC và có thể sử dụng cho các thiết bị điện dân dụng.
Điện áp dây (Line Voltage) là điện áp giữa hai dây pha bất kỳ trong hệ thống điện 3 pha và thường là 380VAC. Trong hệ thống 3 pha thì điện áp dây luôn lớn hơn điện áp pha một lượng √3 lần (khoảng 1.732 lần).
Điện áp không tải (No-Load Voltage) là điện áp xuất hiện khi không có dòng điện qua mạch, thường cao hơn khi có tải.
Kết luận
Hy vọng qua bài viết này, bạn đã nắm rõ hơn về điện áp từ định nghĩa cơ bản đến cách áp dụng thực tế trong công việc. Biết được ký hiệu “U”, đơn vị Volt (V), công thức U = I × R, và cách đo bằng đồng hồ vạn năng không chỉ giúp bạn vận hành thiết bị hiệu quả mà còn tránh được những rủi ro không đáng có. Điện áp là nền tảng của mọi hệ thống điện, vì vậy việc hiểu và kiểm soát nó là chìa khóa để đảm bảo an toàn và tối ưu hóa sản xuất. Nếu bạn cần thêm thông tin hoặc hỗ trợ thực hành thì đừng ngần ngại liên hệ với Thái Quảng nhé!
