Giới thiệu về máy ZCUT-9GR
ZCUT-9GR là dòng máy cắt băng keo tự động công nghiệp chất lượng cao, là phiên bản nâng cấp của ZCUT-9, được thiết kế nhằm đáp ứng nhu cầu sử dụng băng keo một cách hiệu quả và chuyên nghiệp.
Với những tính năng hiện đại và áp dụng công nghệ tiên tiến, máy ZCUT-9GR không chỉ mang lại sự tiện lợi cho người dùng mà còn đảm bảo sự chính xác tuyệt đối trong từng thao tác cắt. Máy phù hợp với các môi trường sản xuất đòi hỏi tốc độ và độ chính xác cao giúp tối ưu hóa quy trình làm việc.
Bảng thông số kỹ thuật máy ZCUT-9GR
| Thông số kỹ thuật | Mô tả |
| Mã sản phẩm | ZCUT-9GR |
| Hãng sản xuất | FUMA hoặc hãng khác |
| Phân phối | Thái Quảng |
| Chất liệu | Vỏ ABS chống tĩnh điện |
| Chế độ cắt | Tự động / Bán tự động |
| Khổ cắt | 6mm – 60mm |
| Chiều dài cắt | 5mm – 999mm |
| Đường kính ngoài cuộn băng keo | Tối đa 300mm |
| Đường kính trong cuộn băng keo | Không yêu cầu cụ thể, phù hợp với mọi kích thước đường kính trong |
| Tốc độ cắt | 220mm/giây |
| Nguồn điện | 110~220V, 50/60Hz |
| Công suất | 25W |
| Kích thước máy | 116mm x 213mm x 140mm |
| Trọng lượng máy | 1.67 kg |
| Tính năng |
Có thể lập trình và cài đặt 6 độ dài băng keo khác nhau (ví dụ: 50mm, 60mm, 70mm, 80mm, 90mm, 100mm), cắt theo chu kỳ lặp lại. Cắt xả liên tục theo chu kỳ. Cắt tuần tự 6 độ dài đã lập trình, cắt từ a đến F và lặp lại. Có khả năng cắt đồng thời 2 cuộn băng keo với các khổ khác nhau. |
| Loại băng keo hỗ trợ |
Băng keo mỏng, băng keo cách nhiệt, băng keo điện, băng keo hai mặt, băng keo opp, băng keo vải, băng keo sợi thủy tinh, băng keo polyimide và nhiều loại băng keo khác. Có thể cắt các vật liệu không dính như màng bảo vệ, lá nhôm/đồng, vải, ống nhựa, và nhiều vật liệu khác. |
(*) Lưu ý: Một số tham số có thể được nhà sản xuất thay đổi, vì vậy hãy liên hệ với Thái Quảng để xác thực thông số kỹ thuật vào thời điểm hiện tại trước khi đặt hàng nhé!

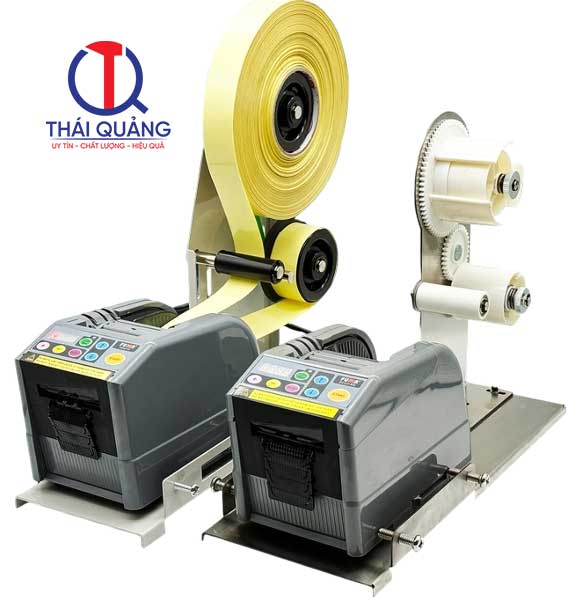

Tùy chọn cho máy cắt băng dính ZCUT-9
Giá đỡ lột đai truyền
Giá đỡ lột bánh răng

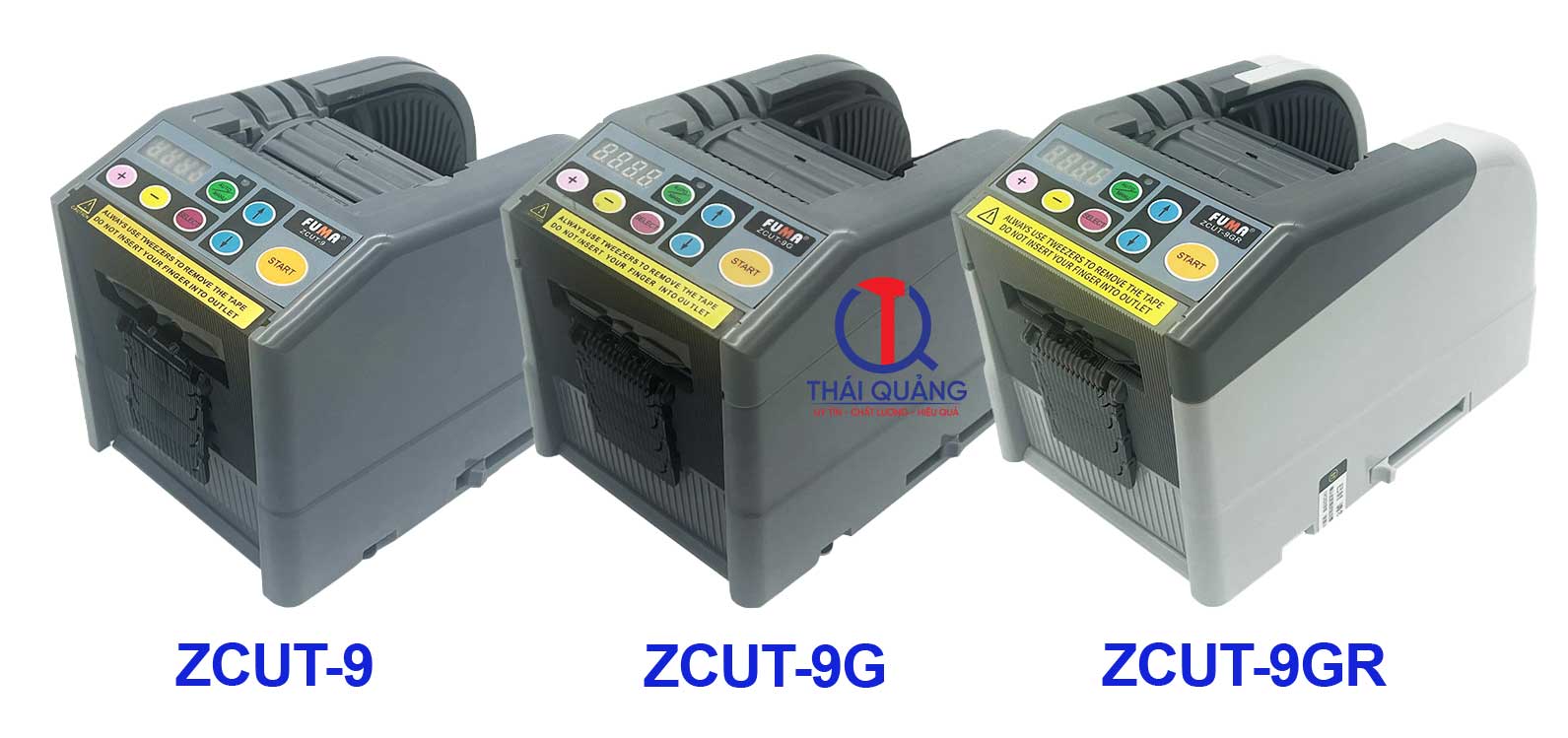

Bảng so sánh các model tương đương
|
Model |
ZCUT-9 |
ZCUT-9G |
ZCUT-9GR |
|
Tự động nạp và cắt với chế độ cài đặt trước và chế độ vòng lặp |
● |
● |
● |
|
Thiết kế nắp trên máy dạng lập, dễ dàng thay thế vật tư tiêu hao. |
– |
● |
● |
|
Có thể lập trình cắt 6 độ dài khác nhau. |
– |
– |
● |
*) Ghi chú: ●: Khả dụng / –: Không khả dụng
Đặc điểm của máy cắt băng keo ZCUT-9GR
Cấu tạo và cơ chế hoạt động thông minh
ZCUT-9GR được trang bị lớp vỏ chống tĩnh điện, đảm bảo an toàn trong quá trình sử dụng, đặc biệt trong các môi trường làm việc có nguy cơ cao về tĩnh điện. Thiết kế nắp mở phía trước giúp việc bảo trì và thay thế phụ kiện trở nên nhanh chóng, không cần phải tháo rời toàn bộ máy.
Bên trong máy, hệ thống dao cắt được chế tạo từ vật liệu cao cấp, có tuổi thọ dài, có khả năng cắt được đến 200.000 lần trước khi cần thay dao. Đặc biệt, thiết kế hộc chứa băng keo theo vòng cung bán nguyệt giúp cuộn băng keo dễ dàng đặt vào mà không cần cốt trục giữ. Hai miếng tì băng kim loại giúp cố định băng keo chắc chắn, ngăn chặn tình trạng trượt băng keo trong quá trình cắt.
Tính năng đa dạng và hiệu suất cao
ZCUT-9GR không chỉ là một thiết bị cắt băng keo thông thường mà còn được trang bị nhiều tính năng tiên tiến, giúp người dùng tùy chỉnh theo nhu cầu cụ thể:
Máy cho phép lập trình và cài đặt trước 6 độ dài băng keo khác nhau, đáp ứng các yêu cầu sản xuất đa dạng. Người dùng có thể cài đặt các chu kỳ cắt, ví dụ như cắt theo chu kỳ lặp lại các đoạn 50mm, 60mm, 70mm… giúp quá trình cắt diễn ra tự động và không cần can thiệp liên tục.
ZCUT-9GR hỗ trợ cắt tự động và bán tự động, phù hợp với từng mục đích sử dụng khác nhau. Chế độ cắt liên tục (Lcon) giúp băng keo ra liên tục, đáp ứng các nhu cầu sản xuất hàng loạt. Ngoài ra, chế độ cắt đảo mã (Loop) cho phép cắt lặp lại các đoạn băng keo đã được cài đặt trước, giúp tối ưu hóa thời gian và hiệu suất làm việc.
ZCUT-9GR có thể cắt cùng lúc hai cuộn băng keo khác nhau với chiều rộng tối đa 60mm, tiết kiệm thời gian và tăng cường hiệu quả trong sản xuất.
Thiết kế khoa học, dễ bảo trì
Máy ZCUT-9GR được thiết kế gọn nhẹ với trọng lượng chỉ 1.67kg, dễ dàng di chuyển và lắp đặt ở nhiều không gian khác nhau.
Chân đế chống trượt giúp máy hoạt động ổn định, kể cả khi cần cắt những đoạn băng keo dài lên tới 1m.
Phía đáy máy có miếng ngăn giữa hai cuộn băng keo, giúp máy có thể cắt hai cuộn băng keo độc lập một cách dễ dàng.
Nhíp kim loại tích hợp giúp xử lý các tình huống dắt kẹt băng keo nhanh chóng và hiệu quả.
Đặc biệt, việc tháo lắp băng keo và vệ sinh máy rất đơn giản, người dùng có thể mở nắp trước để thay thế băng keo mà không cần phải tháo vỏ máy. Thiết kế này giúp tiết kiệm thời gian và đảm bảo tuổi thọ của máy.
Lưu ý an toàn trước khi sử dụng máy ZCUT-9GR
- Không cắm, rút dây nguồn hoặc vận hành máy khi tay ướt vì có thể dẫn đến nguy cơ bị điện giật.
- Không bao giờ đưa ngón tay, bất kỳ bộ phận nào của cơ thể hoặc vật lạ vào trong máy.
- Giữ tóc hoặc quần áo rộng tránh xa máy khi đang vận hành.
- Máy này được thiết kế để sử dụng trong công nghiệp, vì vậy không cho phép người chưa được đào tạo hoặc trẻ em vận hành máy.
- Tắt công tắc nguồn và rút phích cắm của máy trước khi thay lưỡi cắt hoặc thực hiện bất kỳ công việc bảo trì nào.
- Không sử dụng máy này cho bất kỳ mục đích nào ngoài các ứng dụng được quy định.
8 Bước sử dụng máy cắt băng dính ZCUT-9GR
Bước 1: Cắm dây nguồn đã có điện để cấp nguồn cho máy hoạt động,
Bước 2: Ấn nút để mở khóa con lăn định hướng băng keo,
Bước 3: Nâng con lăn định hướng lên trên,
Bước 4: Lắp cuộn băng keo vào vị trí được chỉ định, rồi kéo và đặt đầu đoạn băng keo vào bên dưới chỗ con lăn định hướng,
Bước 5: Sập con lăn định hướng xuống đè vào đoạn đầu của cuộn băng keo,
Bước 6: Bật công tắc nguồn để cho máy hoạt động,
Bước 7: Tiến hành ấn nút thủ công để máy cuộn và đẩy đầu băng keo ra trước máy, ngoài ra có thể thiết lập các thông số cho máy để tiến hành các tiến trình tự động,
Bước 8: Khi độ dài băng keo đạt yêu cầu thì tiến hành giật nhẹ để lấy đoạn băng keo đó ra và sử dụng cho mục đích của bạn; lặp lại quá trình này đến khi nào hoàn thành công việc, rồi tắt máy.
Hướng dẫn sử dụng chức năng lập trình và cài đặt độ dài cắt
Chức năng này cho phép máy cắt băng keo theo các độ dài đã được cài đặt trước từ A đến F một cách tuần tự, và có thể được áp dụng cho mọi chế độ (thủ công hoặc tự động).
Sau khi đã hoàn thành bước 6 tại hướng dẫn sử dụng ở trên, đến bước 7 chúng ta sẽ tiến hành thiết lập và cài đặt chi tiết như sau:
=> Cài đặt các độ dài cắt mong muốn cho các vị trí từ A đến F theo nhu cầu của bạn (lần cắt đầu tiên). Nếu không cần sử dụng tất cả các vị trí từ B đến F thì hãy đặt độ dài cắt ở mức 0 cho những vị trí không sử dụng. Khi đó, máy sẽ tự động bỏ qua các vị trí được cài đặt bằng 0 và tiếp tục lặp lại chuỗi cắt.
Ví dụ: Khi cài đặt 6 độ dài cắt khác nhau thì máy sẽ cắt tuần tự theo các độ dài được cài đặt từ A đến F, sau đó lặp lại chuỗi. Còn khi đặt E và F bằng 0 thì máy sẽ bỏ qua các vị trí E và F và chỉ cắt theo độ dài từ A đến D, rồi lặp lại chuỗi.
=> Kích hoạt chế độ lập trình bằng cách nhấn và giữ nút AUTO/MANUAL trong hơn 1 giây. Khi đó, một dấu chấm [.] sẽ xuất hiện ở góc dưới bên phải của chữ cái (A, B, C, v.v.) trên màn hình hiển thị.
=> Nhấn nút AUTO/MANUAL để chọn giữa chế độ tự động (AUTO) hoặc chế độ thủ công (MANUAL):
- Chế độ thủ công (MANUAL): Nhấn nút START để cắt băng keo. Sau khi lấy miếng băng keo ra, độ dài cắt tiếp theo sẽ được hiển thị trên màn hình.
- Chế độ tự động (AUTO): Sau khi nhấn nút START, máy sẽ tự động cắt và nạp miếng băng keo tiếp theo, đồng thời hiển thị độ dài cắt tiếp theo.
=> Để dừng chức năng lập trình, nhấn và giữ nút AUTO/MANUAL trong thời gian dài hơn cho đến khi dấu chấm [.] trên màn hình biến mất.
Hướng dẫn khắc phục sự cố máy ZCUT-9GR (nếu có)
Trước khi gửi máy đi sửa chữa, vui lòng kiểm tra các vấn đề sau để xác định nguyên nhân và cách khắc phục:
| Vấn đề | Nguyên nhân có thể | Cách khắc phục |
| Công tắc nguồn bật nhưng máy không chạy. | – Dây nguồn AC bị lỏng. | – Kiểm tra dây nguồn AC, cắm chắc vào ổ điện. |
| – Cầu chì bị cháy. |
– Thay cầu chì mới. – Nếu cầu chì tiếp tục cháy sau khi thay, hãy ngừng sử dụng máy ngay lập tức và liên hệ nhà cung cấp để được hỗ trợ. |
|
|
Sau khi lấy miếng băng keo, miếng tiếp theo không được nạp trong chế độ tự động (AUTO). (*) Lưu ý: Một số loại băng keo có thể không tương thích với chế độ tự động. |
– Máy đang ở chế độ thủ công (MANUAL). | – Chuyển máy sang chế độ tự động (AUTO). |
| – Có bụi bẩn hoặc mảnh vụn che phủ cảm biến. | – Loại bỏ bụi bẩn hoặc mảnh vụn trên cảm biến. | |
| – Băng keo không đi qua cảm biến. | – Sử dụng tấm ngăn (Separator) nếu băng keo hẹp hơn 25mm để đảm bảo băng đi qua cảm biến. | |
| – Băng keo có độ phản xạ ánh sáng quá thấp. |
– Tránh đặt nguồn sáng mạnh gần cảm biến. |
|
| Lưỡi cắt không di chuyển mượt mà. | – Lưỡi cắt (Blade Unit) không được lắp đúng vị trí. | – Kiểm tra lưỡi cắt và ấn mạnh phần vỏ để đảm bảo lưỡi được cố định chắc chắn. |
| Độ dài băng keo cắt ra khác với độ dài đã cài đặt. |
– Độ bám dính của băng keo quá mạnh. – Độ đàn hồi của băng keo quá cao. |
– Thực hiện vài lần cắt thử để điều chỉnh cài đặt độ dài cho phù hợp. |
| Băng keo bị quăn quá mức. | – Máy không được nối đất đúng cách. | – Kiểm tra dây nối đất của máy. |
| – Con lăn (Roller Lock) chưa sập xuống (chưa khóa). | – Khóa lăn để tăng độ căng giúp giảm tình trạng băng keo bị quăn. |
(*) Lưu ý quan trọng: Nếu máy vẫn không hoạt động bình thường sau khi kiểm tra các bước trên, hãy ngừng sử dụng ngay lập tức và liên hệ nhà cung cấp để được hướng dẫn sửa chữa hoặc bảo hành.
Tại sao chọn máy cắt băng keo tự động ZCUT-9GR?
Máy cắt băng keo ZCUT-9GR mang lại nhiều lợi ích thiết thực cho người sử dụng:
- Cho phép người dùng dễ dàng lập trình và tùy chỉnh chế độ cắt theo nhu cầu cụ thể.
- Mỗi lần cắt băng keo đều được đảm bảo về kích thước và tốc độ, giúp quá trình sản xuất diễn ra mượt mà và tiết kiệm thời gian.
- Máy có hệ thống chống cắt ngón tay và được tích hợp nhíp, dầu bôi trơn, vạch chia, giúp người dùng dễ dàng thao tác mà không lo lắng về các rủi ro khi sử dụng.
- Hệ thống dao cắt dễ tháo rời, cùng với nắp trước có thể mở nhanh chóng, giúp việc bảo dưỡng và vệ sinh máy không mất quá nhiều thời gian.
Mua máy cắt băng keo tự động ZCUT-9GR ở đâu?
Máy cắt băng keo Fuma ZCUT-9GR là một lựa chọn hoàn hảo với thiết kế thông minh, tính năng hiện đại và độ bền cao; giúp bạn tối ưu hóa quy trình sản xuất, tiết kiệm thời gian và nâng cao hiệu quả công việc.
Để mua máy cắt băng keo tự động ZCUT-9GR chính hãng, hãy liên hệ ngay Thái Quảng với nhiều năm kinh nghiệm trong việc cung cấp các thiết bị công nghiệp chất lượng cao. Thái Quảng cam kết mang đến cho khách hàng sản phẩm chính hãng cùng dịch vụ hỗ trợ chuyên nghiệp và giá cả cạnh tranh nhất.
