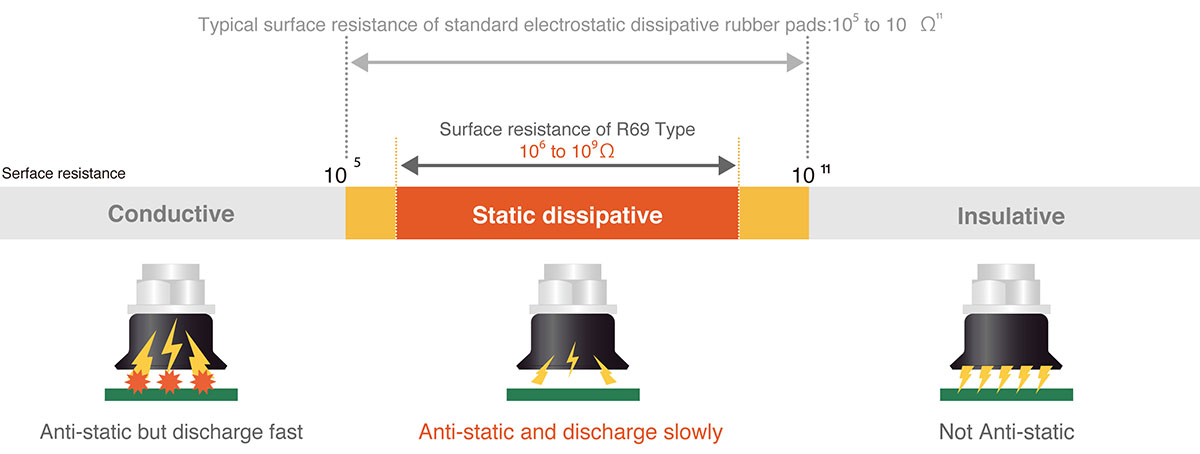

Conductive, Dissipative và Insulative là ba cách phân loại vật liệu dựa trên điện trở bề mặt, quyết định cách chúng xử lý tĩnh điện: Conductive dẫn điện nhanh (10³-10⁵ Ω/sq), Dissipative tiêu tán chậm và an toàn (10⁵-10¹² Ω/sq), còn Insulative cách điện cao (>10¹² Ω/sq). Hiểu rõ ba khái niệm này giúp bạn chọn đúng vật liệu, tránh hư hỏng linh kiện điện tử trong sản xuất. Và có một hiểu lầm rất phổ biến mà mình cần nói ngay: nghĩ rằng vật liệu cách điện (Insulative) thì an toàn với tĩnh điện là hoàn toàn sai.
Bài viết này sẽ giúp bạn nắm rõ định nghĩa, nguyên lý hoạt động, ứng dụng thực tế và những nhầm lẫn cần tránh khi làm việc với ba loại vật liệu này trong môi trường kiểm soát tĩnh điện.
Conductive, Dissipative, Insulative là gì?
Ba thuật ngữ Conductive, Dissipative và Insulative phân loại vật liệu theo khả năng dẫn điện tích, dựa trên tiêu chuẩn của ESD Association và EIA. Thước đo chính là điện trở bề mặt (surface resistivity), tính bằng đơn vị Ω/sq (ohm trên mỗi đơn vị vuông), hoặc điện trở khối (volume resistivity) tính bằng Ω-cm.
Conductive (dẫn điện)
Vật liệu Conductive có điện trở bề mặt rất thấp, nằm trong khoảng 10³-10⁵ Ω/sq. Electron di chuyển cực nhanh qua bề mặt vật liệu, cho phép loại bỏ tĩnh điện gần như tức thì khi được nối đất. Hãy tưởng tượng, nó giống như hiện tượng nước chảy qua ống rộng thì dòng điện tích thoát đi rất nhanh, không có cơ hội tích tụ.
Thường thấy ở các vật liệu như kim loại, cao su pha carbon đen, hoặc nhựa có phụ gia dẫn điện.
Dissipative (tiêu tán tĩnh điện)
Vật liệu Dissipative (hay còn gọi đầy đủ là Static Dissipative) có điện trở bề mặt ở mức trung bình từ 10⁵-10¹² Ω/sq. Điện tích vẫn được tiêu tán về đất, nhưng với tốc độ chậm hơn và có kiểm soát. Chính nhờ tốc độ tiêu tán vừa phải này mà dòng điện không đột ngột “xả” mạnh, tránh gây phóng tĩnh điện (ESD) làm hỏng linh kiện nhạy cảm.
Bạn có thể hình dung như nước chảy qua ống hẹp hơn thì vẫn thoát được, nhưng từ từ, không gây “sốc” cho thiết bị phía sau.
Insulative (cách điện)
Vật liệu Insulative có điện trở bề mặt trên 10¹² Ω/sq. Điện tích gần như không thể di chuyển qua bề mặt, dẫn đến tĩnh điện tích tụ lâu dài và rất khó loại bỏ bằng cách nối đất thông thường. Đây chính là lý do vật liệu cách điện không phải là giải pháp chống tĩnh điện, thậm chí nó là nguồn gây ra vấn đề.
Ví như nhựa PVC thông thường, thủy tinh, hay nhiều loại nhựa chưa qua xử lý đều thuộc nhóm này.

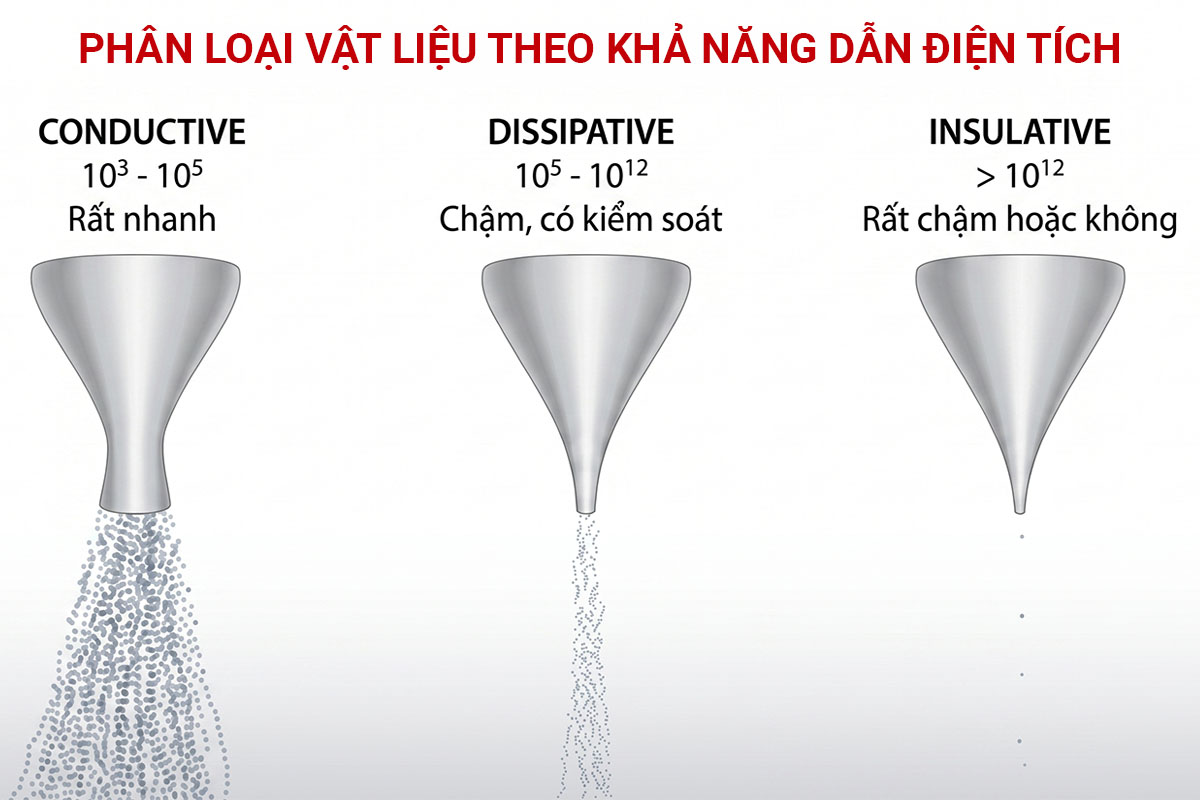

Bảng so sánh tổng quan
| Phân loại | Điện trở bề mặt (Ω/sq) | Tốc độ di chuyển điện tích | Khả năng chống tĩnh điện |
|---|---|---|---|
| Conductive | 10³ – 10⁵ | Rất nhanh | Có, nhưng cần nối đất tốt |
| Dissipative | 10⁵ – 10¹² | Chậm, có kiểm soát | Có, an toàn nhất cho linh kiện nhạy cảm |
| Insulative | > 10¹² | Rất chậm hoặc không | Không, tích tụ tĩnh điện |
Bảng trên cho bạn cái nhìn nhanh nhất. Nhưng để hiểu vì sao sự khác biệt này lại quan trọng đến vậy trong sản xuất, mình cần đi sâu hơn vào nguyên lý phía sau.
Nguyên lý hoạt động và tại sao bạn cần quan tâm
Sự khác biệt giữa Conductive, Dissipative và Insulative nằm ở cách electron di chuyển (hoặc không di chuyển) qua vật liệu, và điều này ảnh hưởng trực tiếp đến việc linh kiện điện tử của bạn có sống sót hay không.
Cơ chế dẫn và tiêu tán điện tích
Vật liệu Conductive hoạt động giống kim loại, khi đó các electron tự do di chuyển dễ dàng trong cấu trúc vật liệu. Khi có sự chênh lệch điện thế, điện tích được “xả” về đất gần như ngay lập tức.
Vật liệu Dissipative thì thường được chế tạo bằng cách pha thêm phụ gia dẫn điện (như carbon filler, sợi carbon, hoặc chất chống tĩnh điện nội tại) vào nền nhựa hoặc cao su. Phụ gia này tạo ra các “đường dẫn” cho electron, nhưng không liên tục như kim loại. Kết quả là điện tích tiêu tán từ từ, đủ nhanh để không tích tụ nguy hiểm, nhưng đủ chậm để không tạo ra dòng điện đột ngột.
Vật liệu Insulative thì hoàn toàn ngược lại; cấu trúc phân tử giữ chặt electron mà không cho di chuyển. Tĩnh điện sinh ra (ví dụ do ma sát) sẽ “mắc kẹt” tại chỗ, tích tụ dần cho đến khi đủ mạnh để phóng điện và lúc đó thì đã quá muộn.
Tại sao ESD lại nguy hiểm đến vậy?
Phóng tĩnh điện (ESD) là hiện tượng điện tích tích tụ đột ngột xả qua một vật dẫn hoặc linh kiện. Thực tế thì con người chỉ cảm nhận được ESD từ khoảng 3.000V trở lên (cảm giác “giật” nhẹ khi chạm tay vào nắm cửa). Nhưng nhiều linh kiện bán dẫn có thể bị hỏng chỉ với vài chục đến vài trăm volt là mức mà bạn hoàn toàn không cảm nhận được.
Trong ngành sản xuất điện tử, thiệt hại do ESD ước tính lên đến hàng tỷ USD mỗi năm trên toàn cầu. Và phần lớn thiệt hại này đến từ việc chọn sai vật liệu hoặc không hiểu rõ đặc tính vật liệu trong khu vực sản xuất.
Dissipative là lựa chọn lý tưởng cho khu vực nhạy cảm ESD
Giữa ba loại, Dissipative được xem là lựa chọn tối ưu nhất cho hầu hết các khu vực xử lý linh kiện nhạy cảm. Lý do rất rõ ràng:
– Conductive tuy dẫn điện nhanh, nhưng chính tốc độ “xả” quá nhanh đó có thể tạo ra dòng điện tức thời đủ lớn để gây hại cho linh kiện. Giống như bạn đổ cả xô nước vào cốc khiến nước tràn ra hết.
– Dissipative thì tiêu tán từ từ, kiểm soát được dòng điện, giống như rót nước nhẹ nhàng vào cốc; giúp linh kiện được bảo vệ an toàn hơn nhiều.
– Insulative thì hoàn toàn không nên có mặt trong khu vực ESD-sensitive, vì nó chính là nguồn tích tụ tĩnh điện.
Trong thực tế triển khai tại các nhà máy sản xuất điện tử, Thái Quảng thường tư vấn sử dụng thảm và sàn Dissipative cho phòng sạch và dây chuyền lắp ráp. Giải pháp này đảm bảo tiêu tán tĩnh điện an toàn, đồng thời phù hợp với tiêu chuẩn ESD của từng môi trường cụ thể.
Ứng dụng phù hợp trong sản xuất công nghiệp
Mỗi loại vật liệu có “sân chơi” riêng. Chọn đúng loại cho đúng vị trí là yếu tố then chốt trong kiểm soát tĩnh điện hiệu quả.
Conductive dùng ở đâu?
Vật liệu Conductive phù hợp cho những vị trí cần loại bỏ tĩnh điện nhanh chóng và triệt để, với điều kiện hệ thống nối đất (grounding) được thiết kế tốt. Thường thấy ở:
Sàn nhà xưởng khu vực cần nối đất nhanh, hộp chứa linh kiện dẫn điện, khay vận chuyển trong dây chuyền tự động, và vòng chống tĩnh điện cá nhân (wrist strap). Tuy nhiên, khi sử dụng vật liệu Conductive gần linh kiện nhạy cảm, bạn cần đảm bảo hệ thống ground hoạt động ổn định; nếu không, rủi ro ESD vẫn tồn tại.
Dissipative dùng ở đâu?
Đây là nhóm vật liệu được sử dụng rộng rãi nhất trong môi trường kiểm soát tĩnh điện. Ứng dụng phổ biến gồm:
Bàn thao tác (workstation) lắp ráp linh kiện, túi đựng linh kiện điện tử, thảm và sàn phòng sạch, bề mặt kệ lưu trữ trong kho linh kiện, và găng tay/áo chống tĩnh điện. Trong các dự án phòng sạch và tự động hóa, Thái Quảng thường kết hợp vật liệu Dissipative với thiết bị ionizer để tối ưu hóa việc trung hòa tĩnh điện; đặc biệt hiệu quả cho những khu vực mà nối đất trực tiếp không khả thi.
Insulative dùng ở đâu?
Thực tế thì vật liệu Insulative không nên xuất hiện trong khu vực kiểm soát ESD. Chúng chỉ phù hợp cho các ứng dụng thông thường bên ngoài vùng nhạy cảm, ví dụ như vỏ bọc cách điện cho dây cáp, bao bì sản phẩm tiêu dùng thông thường, hoặc các chi tiết nhựa không tiếp xúc với linh kiện điện tử.
Nếu bắt buộc phải có vật liệu Insulative trong khu vực sản xuất (ví dụ một số loại đồ gá bằng nhựa), giải pháp bổ sung là dùng ionizer để trung hòa tĩnh điện trên bề mặt.
Bảng ứng dụng theo loại vật liệu
| Loại vật liệu | Ứng dụng phổ biến | Điều kiện sử dụng | Lưu ý quan trọng |
|---|---|---|---|
| Conductive | Sàn nối đất, khay vận chuyển, wrist strap | Cần hệ thống grounding tốt | Tốc độ xả nhanh nên cẩn thận với linh kiện cực nhạy |
| Dissipative | Bàn thao tác, túi ESD, thảm phòng sạch, găng tay | Khu vực ESD-sensitive | Lựa chọn an toàn nhất cho hầu hết ứng dụng |
| Insulative | Vỏ cách điện, bao bì thường | Ngoài khu vực ESD | Không dùng trong vùng kiểm soát tĩnh điện |
Hiểu lầm phổ biến và thuật ngữ liên quan
Trong quá trình tư vấn giải pháp chống tĩnh điện, mình nhận thấy có những hiểu lầm lặp đi lặp lại mà nếu không được giải đáp sớm, có thể dẫn đến chọn sai vật liệu và gây thiệt hại lớn.
Cách điện thì an toàn với tĩnh điện là sai hoàn toàn
Đây là hiểu lầm phổ biến nhất. Nhiều người nghĩ rằng vật liệu cách điện (Insulative) sẽ “ngăn” tĩnh điện, giống như nó ngăn dòng điện xoay chiều. Thực tế hoàn toàn ngược lại.
Vật liệu Insulative không cho điện tích di chuyển, nên tĩnh điện sinh ra từ ma sát, tiếp xúc, hoặc cảm ứng sẽ tích tụ ngay tại chỗ và không thể thoát đi. Khi điện thế tích tụ đủ lớn, nó sẽ phóng điện đột ngột và đó chính là khoảnh khắc linh kiện bị phá hủy.
Nói cách khác, Insulative không bảo vệ khỏi tĩnh điện mà nó tạo ra vấn đề tĩnh điện.
Anti-static không đồng nghĩa với Dissipative

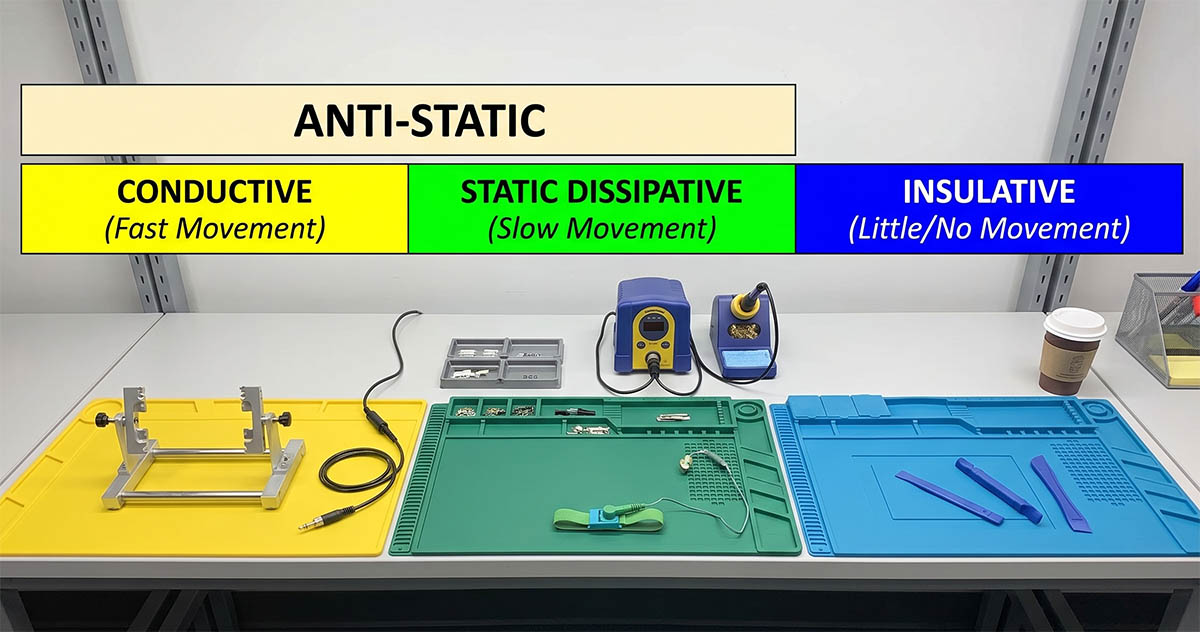

Thuật ngữ “Anti-static” (chống tĩnh điện) thường bị dùng lẫn lộn với Dissipative. Thực tế, Anti-static là một khái niệm rộng hơn gồm cả vật liệu Conductive và Dissipative, tức là bất kỳ vật liệu nào có khả năng ngăn chặn hoặc giảm thiểu tích tụ tĩnh điện.
Theo tiêu chuẩn kỹ thuật, Anti-static thường chỉ vật liệu có điện trở bề mặt trong khoảng 10⁹-10¹² Ω/sq, nằm ở phần trên của dải Dissipative. Nhưng trong giao tiếp hàng ngày, nhiều người dùng “anti-static” để chỉ chung mọi thứ liên quan đến chống tĩnh điện, gây nhầm lẫn không ít.
Các thuật ngữ liên quan bạn nên biết
ESD (Electrostatic Discharge): Hiện tượng phóng tĩnh điện khi hai vật có chênh lệch điện thế tiếp xúc hoặc đến đủ gần nhau. Đây là “kẻ thù” chính mà toàn bộ hệ thống kiểm soát tĩnh điện hướng đến ngăn chặn.
Triboelectric (hiệu ứng ma sát điện): Hiện tượng tĩnh điện sinh ra khi hai vật liệu khác nhau cọ xát vào nhau. Mỗi vật liệu có vị trí khác nhau trên “bảng triboelectric series”; vật liệu càng xa nhau trên bảng, tĩnh điện sinh ra càng mạnh khi tiếp xúc.
Grounding (nối đất): Phương pháp cơ bản nhất để loại bỏ tĩnh điện là kết nối vật liệu dẫn điện hoặc tiêu tán với mặt đất, tạo đường thoát cho điện tích. Grounding chỉ hiệu quả với vật liệu Conductive và Dissipative, gần như vô tác dụng với Insulative.
Surface Resistivity và Volume Resistivity: Surface resistivity đo khả năng dẫn điện trên bề mặt vật liệu (Ω/sq), còn volume resistivity đo khả năng dẫn điện xuyên qua khối vật liệu (Ω-cm). Cả hai đều quan trọng, nhưng surface resistivity được dùng phổ biến hơn trong phân loại ESD.
Câu hỏi thường gặp về Conductive, Dissipative và Insulative
Conductive hay Dissipative tốt hơn cho kiểm soát tĩnh điện?
Không có câu trả lời tuyệt đối, nhưng Dissipative phù hợp hơn cho hầu hết ứng dụng ESD trong sản xuất điện tử. Lý do là Dissipative tiêu tán điện tích từ từ, tránh dòng điện đột ngột có thể gây hại cho linh kiện nhạy cảm. Conductive phù hợp hơn khi cần nối đất nhanh và hệ thống grounding được thiết kế nghiêm ngặt.
Làm sao đo điện trở bề mặt để phân loại vật liệu?
Bạn cần sử dụng thiết bị đo điện trở bề mặt chuyên dụng theo tiêu chuẩn ESD S11.11 hoặc ANSI/ESD STM11.13. Thiết bị đo sẽ đặt hai điện cực lên bề mặt vật liệu và đo điện trở giữa chúng. Kết quả cho ra giá trị Ω/sq, từ đó xác định vật liệu thuộc nhóm Conductive, Dissipative hay Insulative.
Dissipative có thực sự an toàn hơn Conductive cho linh kiện nhạy cảm không?
Có. Với linh kiện nhạy cảm như chip bán dẫn, MOSFET, hay IC, vật liệu Dissipative an toàn hơn vì nó kiểm soát tốc độ tiêu tán. Vật liệu Conductive xả điện quá nhanh có thể tạo ra dòng điện tức thời đủ để gây hỏng linh kiện, đặc biệt khi hệ thống nối đất không hoàn hảo.
Có thể dùng vật liệu Insulative trong phòng sạch không?
Về nguyên tắc, nên hạn chế tối đa vật liệu Insulative trong phòng sạch và khu vực kiểm soát ESD. Nếu bắt buộc phải sử dụng (ví dụ đồ gá nhựa đặc thù), cần bổ sung thiết bị ionizer để trung hòa tĩnh điện trên bề mặt vật liệu đó. Tại Thái Quảng, mình thường tư vấn kết hợp ionizer với giải pháp sàn/thảm Dissipative để đảm bảo kiểm soát toàn diện.
Vật liệu Dissipative có bền không? Có mất tính năng theo thời gian?
Tùy thuộc vào công nghệ sản xuất. Vật liệu Dissipative dùng phụ gia chống tĩnh điện bề mặt có thể mất hiệu quả sau khi lau chùi nhiều lần. Ngược lại, vật liệu sử dụng carbon filler nội tại hoặc công nghệ nano-carbon mới (phổ biến từ 2024) có độ bền cao hơn đáng kể, giữ được đặc tính tiêu tán trong suốt vòng đời sản phẩm.
Tiêu chuẩn ESD hiện tại có thay đổi gì so với trước?
Các ngưỡng điện trở phân loại Conductive, Dissipative, Insulative theo ESD Association vẫn giữ nguyên. Tuy nhiên, xu hướng mới tập trung vào vật liệu tiên tiến (nano-carbon composite, polymer dẫn điện nội tại) giúp Dissipative bền hơn, ổn định hơn trong điều kiện khắc nghiệt. Tiêu chuẩn đo lường cũng được cập nhật để phù hợp với các vật liệu thế hệ mới.
Thái Quảng cung cấp giải pháp gì liên quan đến Conductive và Dissipative?
Thái Quảng cung cấp đầy đủ giải pháp và sản phẩm trong lĩnh vực khử tĩnh điện, chống tĩnh điện cho phòng sạch và dây chuyền tự động hóa công nghiệp. Bao gồm thảm, ionizer, dây nối đất, và các thiết bị phụ trợ khác. Đội ngũ kỹ thuật sẽ tư vấn cụ thể loại vật liệu phù hợp dựa trên đặc thù môi trường sản xuất của bạn.
Qua nội dung bài viết, chúng ta thấy rằng Conductive, Dissipative và Insulative không chỉ là ba thuật ngữ kỹ thuật mà chúng đại diện cho ba cách vật liệu xử lý tĩnh điện hoàn toàn khác nhau. Conductive dẫn nhanh, Dissipative tiêu tán an toàn, Insulative tích tụ nguy hiểm. Chọn đúng loại cho đúng vị trí là nền tảng của mọi chương trình kiểm soát ESD hiệu quả.
Nếu bạn đang thiết kế hoặc nâng cấp hệ thống chống tĩnh điện cho nhà máy, phòng sạch hay dây chuyền sản xuất, đừng ngần ngại liên hệ Thái Quảng để được tư vấn giải pháp phù hợp. Với kinh nghiệm trong lĩnh vực khử tĩnh điện, phòng sạch và tự động hóa công nghiệp, đội ngũ Thái Quảng sẽ giúp bạn chọn đúng vật liệu, đúng tiêu chuẩn, và triển khai đúng cách ngay từ đầu.
