Phòng sạch (cleanroom) là môi trường khép kín được kiểm soát nghiêm ngặt về nồng độ hạt bụi trong không khí, đồng thời duy trì ổn định nhiệt độ, độ ẩm và áp suất nhằm bảo vệ sản phẩm khỏi ô nhiễm trong quá trình sản xuất và nghiên cứu. Nếu bạn đang tìm hiểu cleanroom là gì, bài viết này sẽ giúp bạn nắm rõ từ định nghĩa cơ bản, nguyên lý hoạt động, tiêu chuẩn phân loại theo ISO 14644, cho đến giải pháp xây dựng phòng sạch đạt chuẩn; bao gồm cả vật liệu, nội thất và đồ dùng chuyên dụng. Mình cũng sẽ chia sẻ những hiểu lầm phổ biến mà nhiều người mắc phải khi mới tiếp cận lĩnh vực này.
Phòng sạch là gì?
Phòng sạch (tiếng Anh: Cleanroom) là không gian được thiết kế để kiểm soát nồng độ hạt bụi lơ lửng ở mức thấp nhất có thể, đồng thời giảm thiểu ô nhiễm từ không khí bên ngoài và kiểm soát chặt chẽ nhiệt độ, độ ẩm, áp suất nhằm đảm bảo chất lượng sản phẩm trong suốt quy trình sản xuất hoặc nghiên cứu.
Nói đơn giản hơn, bạn hãy tưởng tượng một căn phòng mà mọi thứ từ luồng không khí, số lượng hạt bụi cho đến nhiệt độ,… đều được “canh” chính xác đến từng con số thì đó chính là phòng sạch.
Khác biệt cơ bản so với phòng thông thường nằm ở chỗ: phòng sạch không đơn thuần là một không gian kín. Nó là cả một hệ thống khép kín với luồng không khí được lọc đặc biệt, liên tục tuần hoàn để đẩy hạt bụi ra ngoài. Theo tiêu chuẩn ISO 14644 (tương đương TCVN 8664:2011 tại Việt Nam), phòng sạch được phân loại dựa trên số lượng hạt bụi có kích thước từ 0,5μm trở lên trong mỗi mét khối không khí.
Phòng sạch được ứng dụng rộng rãi trong nhiều ngành công nghiệp đòi hỏi độ chính xác cao: sản xuất linh kiện điện tử và bán dẫn, dược phẩm, thực phẩm, y tế, hàng không vũ trụ. Ở những môi trường này, chỉ một hạt bụi nhỏ cũng có thể gây lỗi sản phẩm hoặc nhiễm khuẩn chéo mang lại hậu quả đôi khi rất nghiêm trọng.
Với kinh nghiệm cung cấp giải pháp khử tĩnh điện và thiết bị phòng sạch, Thái Quảng nhận thấy rằng việc hiểu đúng bản chất phòng sạch ngay từ đầu giúp doanh nghiệp tiết kiệm đáng kể chi phí đầu tư và vận hành về sau.
Tại sao cần quan tâm đến phòng sạch?
Phòng sạch trở nên cần thiết khi quy trình sản xuất yêu cầu kiểm soát hạt bụi ở mức vi mô, đặc biệt trong các ngành mà bụi bẩn ảnh hưởng trực tiếp đến chất lượng sản phẩm hoặc sức khỏe con người. Thực tế cho thấy, việc áp dụng phòng sạch đúng chuẩn có thể giảm tỷ lệ lỗi sản phẩm lên đến 90%.
Ngành nào cần phòng sạch?
Không phải mọi nhà máy đều cần phòng sạch. Bạn chỉ thực sự cần khi tiêu chuẩn GMP hoặc ISO yêu cầu, hoặc khi sản phẩm của bạn nhạy cảm với ô nhiễm. Cụ thể:
- Điện tử, bán dẫn: Lắp ráp vi mạch, chip bán dẫn đòi hỏi môi trường ISO 5 trở lên. Một hạt bụi 0,5μm bám lên wafer silicon có thể khiến cả lô chip bị loại.
- Dược phẩm: Pha chế thuốc tiêm, sản xuất vắc-xin cần vô trùng tuyệt đối theo tiêu chuẩn GMP, kết hợp kiểm soát cả vi sinh vật.
- Y tế: Sản xuất thiết bị cấy ghép, dụng cụ phẫu thuật yêu cầu môi trường không nhiễm khuẩn.
- Thực phẩm: Đóng gói thực phẩm chức năng, sữa bột cần kiểm soát bụi và vi khuẩn.
- Hàng không, vũ trụ: Lắp ráp linh kiện vệ tinh, tên lửa trong điều kiện siêu sạch.
Khi nào nên xây dựng phòng sạch?
Thời điểm phù hợp thường là khi doanh nghiệp triển khai dự án nhà máy mới, nâng cấp dây chuyền sản xuất hiện có, hoặc cần đáp ứng các quy định cập nhật của ISO 14644. Ngoài ra, nếu bạn đang gặp tình trạng tỷ lệ sản phẩm lỗi cao bất thường mà không rõ nguyên nhân, rất có thể vấn đề nằm ở môi trường sản xuất chưa được kiểm soát đủ tốt.
Lợi ích rõ ràng nhất khi đầu tư phòng sạch: tăng năng suất, giảm chi phí thu hồi sản phẩm, và quan trọng hơn cả là đảm bảo an toàn sức khỏe cho người tiêu dùng cuối.
Nguyên lý hoạt động của phòng sạch
Phòng sạch hoạt động dựa trên nguyên lý lọc không khí qua bộ lọc HEPA hoặc ULPA để loại bỏ 99,99% hạt bụi có kích thước từ 0,3μm trở lên, kết hợp với luồng không khí một chiều thổi từ trần xuống sàn nhằm liên tục đẩy hạt bụi ra khỏi khu vực làm việc.
Hãy hình dung thế này: không khí sạch được bơm vào từ trần phòng qua các bộ lọc HEPA/ULPA, sau đó di chuyển theo chiều thẳng đứng xuống sàn giống như một “dòng thác” không khí sạch liên tục rửa trôi mọi hạt bụi. Bụi bị đẩy xuống dưới và thoát ra qua các khe hồi khí ở chân tường hoặc sàn.

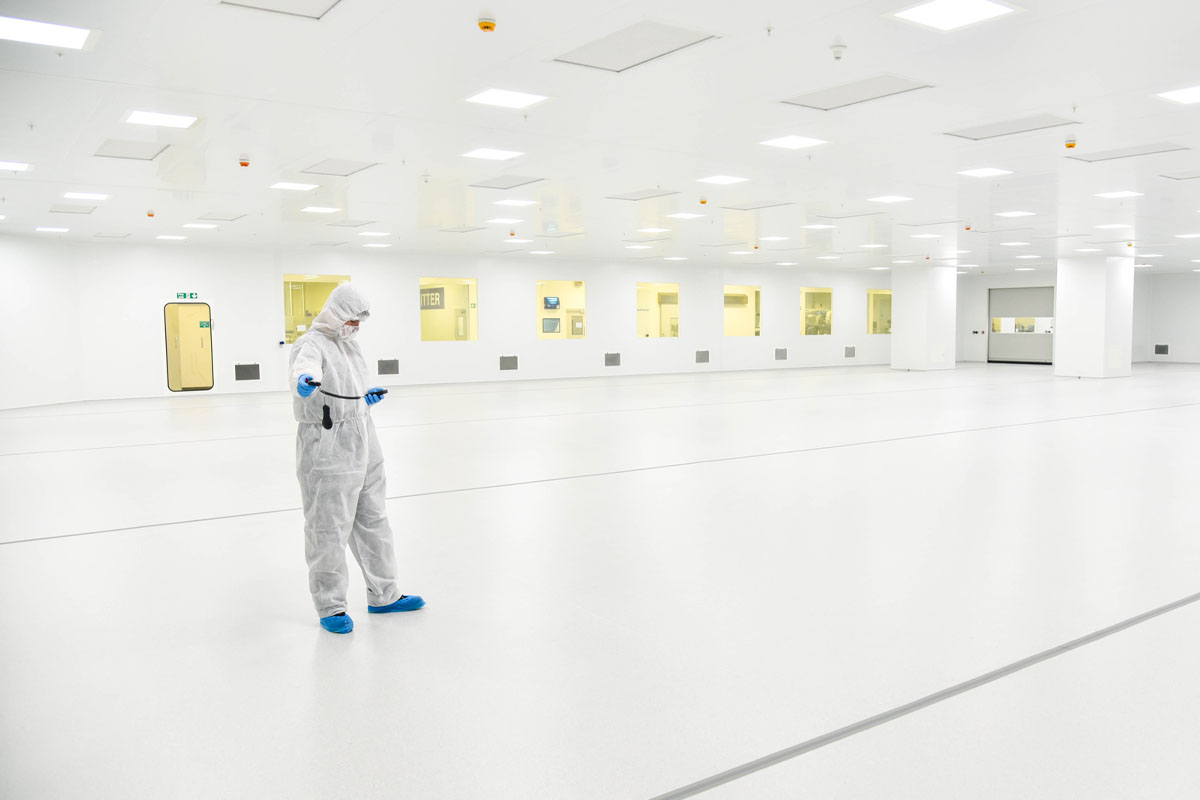

Các yếu tố kiểm soát chính
Áp suất dương (positive pressure) là yếu tố then chốt; do đó phòng sạch luôn duy trì áp suất cao hơn môi trường bên ngoài, nhờ đó khi mở cửa, không khí chỉ đi từ trong ra ngoài chứ không có bụi bẩn lọt vào.
Bên cạnh đó, hệ thống cảm biến giám sát liên tục các thông số: số lượng hạt bụi, độ ẩm (thường duy trì 40-60%), nhiệt độ (khoảng 20-24°C). Bất kỳ sai lệch nào đều được phát hiện và điều chỉnh ngay lập tức.
Nguyên tắc cốt lõi là giảm nguồn phát sinh bụi
Thực tế thì bộ lọc chỉ là một phần mà nguyên tắc quan trọng không kém là giảm thiểu nguồn phát sinh bụi ngay từ đầu như từ con người (da chết, tóc, mồ hôi), vật liệu xây dựng, cho đến thiết bị sử dụng bên trong phòng.
Đây cũng là lý do vì sao tĩnh điện là “kẻ thù giấu mặt” của phòng sạch, bởi bề mặt tích điện sẽ hút bụi như nam châm hút sắt. Nhờ vậy, các giải pháp khử tĩnh điện như dùng thảm chống tĩnh điện ESD, quạt ion, hay vòng tay nối đất mà Thái Quảng cung cấp sẽ đóng vai trò không thể thiếu trong việc duy trì độ sạch của phòng.
Tiêu chuẩn phân loại phòng sạch
Phòng sạch được phân loại theo tiêu chuẩn quốc tế ISO 14644-1 (tương đương TCVN 8664:2011 tại Việt Nam), chia thành 9 cấp từ ISO 1 (sạch nhất) đến ISO 9, dựa trên số lượng hạt bụi tối đa cho phép trong mỗi mét khối không khí. Tiêu chuẩn này đã thay thế hoàn toàn FED STD 209E (Mỹ) vốn được sử dụng trước đây.
Bảng phân loại phòng sạch theo ISO 14644-1
| Cấp ISO | Hạt ≥ 0,1μm/m³ (tối đa) | Hạt ≥ 0,5μm/m³ (tối đa) | Ứng dụng điển hình |
|---|---|---|---|
| ISO 1 | 10 | – | Nghiên cứu nano, công nghệ tiên tiến |
| ISO 2 | 100 | – | Sản xuất vi mạch thế hệ mới |
| ISO 3 | 1.000 | 35 | Sản xuất bán dẫn cao cấp |
| ISO 4 | 10.000 | 352 | Sản xuất ổ cứng, màn hình |
| ISO 5 | 100.000 | 3.520 | Sản xuất chip, thuốc tiêm vô trùng |
| ISO 6 | 1.000.000 | 35.200 | Lắp ráp linh kiện quang học |
| ISO 7 | – | 352.000 | Lắp ráp điện tử, dược phẩm |
| ISO 8 | – | 3.520.000 | Đóng gói thực phẩm, phòng mổ |
| ISO 9 | – | 35.200.000 | Không khí phòng thông thường |
Yêu cầu kiểm tra và vận hành
Không chỉ xây xong là xong, mà theo ISO 14644-2 thì phòng sạch cần được kiểm tra định kỳ bằng máy đếm hạt bụi chuyên dụng để đảm bảo vẫn đạt chuẩn trong suốt quá trình vận hành. Tần suất kiểm tra phụ thuộc vào cấp ISO, khi cấp càng cao (số càng nhỏ) thì kiểm tra càng thường xuyên.
Riêng với ngành dược phẩm, ngoài ISO 14644, còn phải tuân thủ tiêu chuẩn GMP với yêu cầu bổ sung về kiểm soát vi sinh vật; nghĩa là không chỉ đếm bụi mà còn phải đếm cả vi khuẩn, nấm mốc trong không khí.
Xu hướng gần đây cho thấy, với sự phát triển của công nghệ nano, tần suất kiểm tra đang được nâng lên và nhiều nhà máy bắt đầu tích hợp hệ thống giám sát tự động bằng AI để theo dõi hạt bụi theo thời gian thực.
Giải pháp xây dựng phòng sạch đạt tiêu chuẩn
Một phòng sạch đạt chuẩn cần kết hợp đồng bộ ba yếu tố: kết cấu vật liệu xây dựng kín khít, hệ thống xử lý không khí hiệu quả, và đồ dùng hay vật tư chuyên dụng bên trong phòng. Thiếu bất kỳ yếu tố nào, phòng sạch cũng không thể duy trì được cấp độ sạch mong muốn.
Vật liệu và kết cấu xây dựng
Tường, trần và sàn phòng sạch thường sử dụng loại tấm cách nhiệt có bề mặt thép phủ sơn hoặc inox (panel sandwich), nối kín với nhau để tỷ lệ rò rỉ khí không vượt quá 2%. Các góc nối giữa tường-sàn-trần được bo tròn (cove) thay vì vuông góc, giúp tránh tích tụ bụi và dễ vệ sinh.
Sàn phòng sạch phổ biến nhất là sàn epoxy chống tĩnh điện vừa chịu được hóa chất, vừa ngăn tĩnh điện tích tụ trên bề mặt. Đây là chi tiết tưởng nhỏ nhưng cực kỳ quan trọng, bởi tĩnh điện trên sàn có thể hút bụi và phá hỏng linh kiện điện tử nhạy cảm.

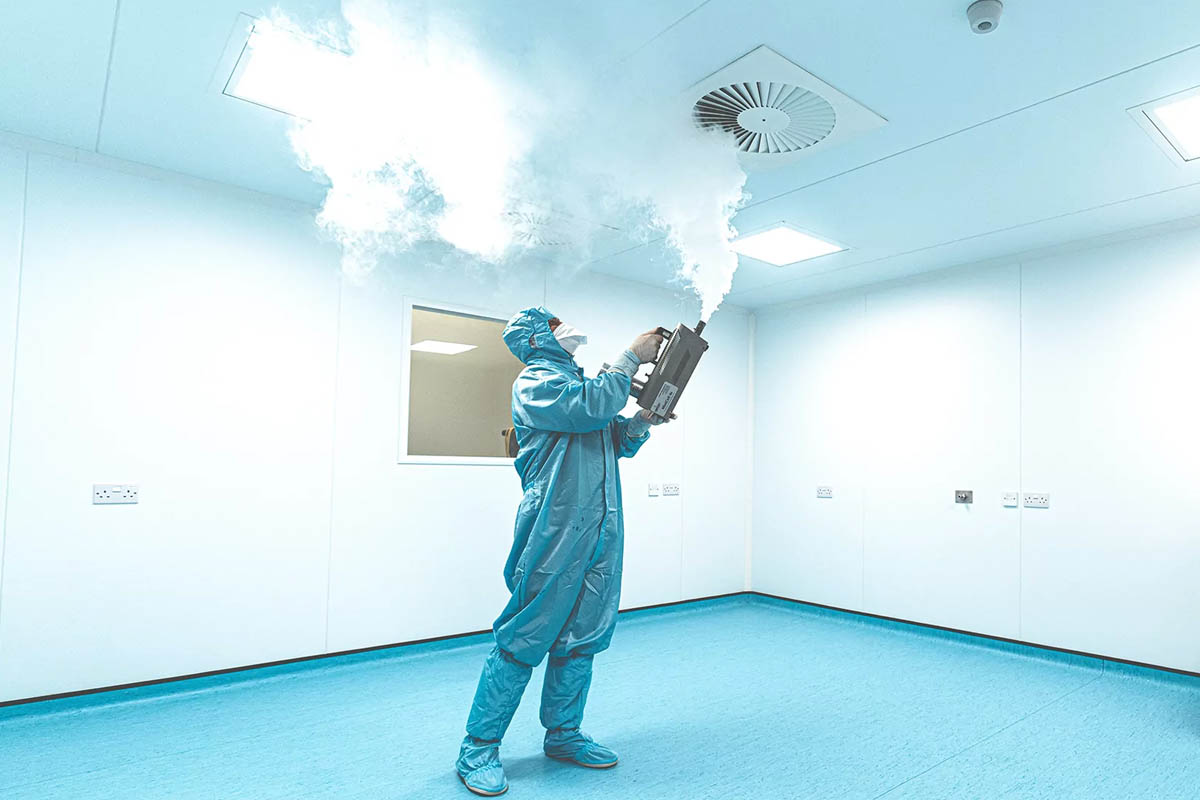

Hệ thống xử lý không khí
Trái tim của phòng sạch chính là hệ thống AHU (Air Handling Unit) với bộ xử lý không khí trung tâm kết hợp với bộ lọc HEPA/ULPA gắn trên trần.
Ngoài ra, còn có:
- Buồng khí (air shower): Nhân viên phải đi qua buồng này trước khi vào phòng sạch. Các vòi khí thổi mạnh sẽ loại bỏ bụi bám trên quần áo.
- Hộp chuyển đồ (pass box): Dùng để chuyển vật liệu, dụng cụ vào phòng sạch mà không cần mở cửa chính, tránh phá vỡ áp suất dương.
- Buồng khóa (airlock): Khu vực đệm giữa phòng sạch và bên ngoài, giúp duy trì chênh lệch áp suất.

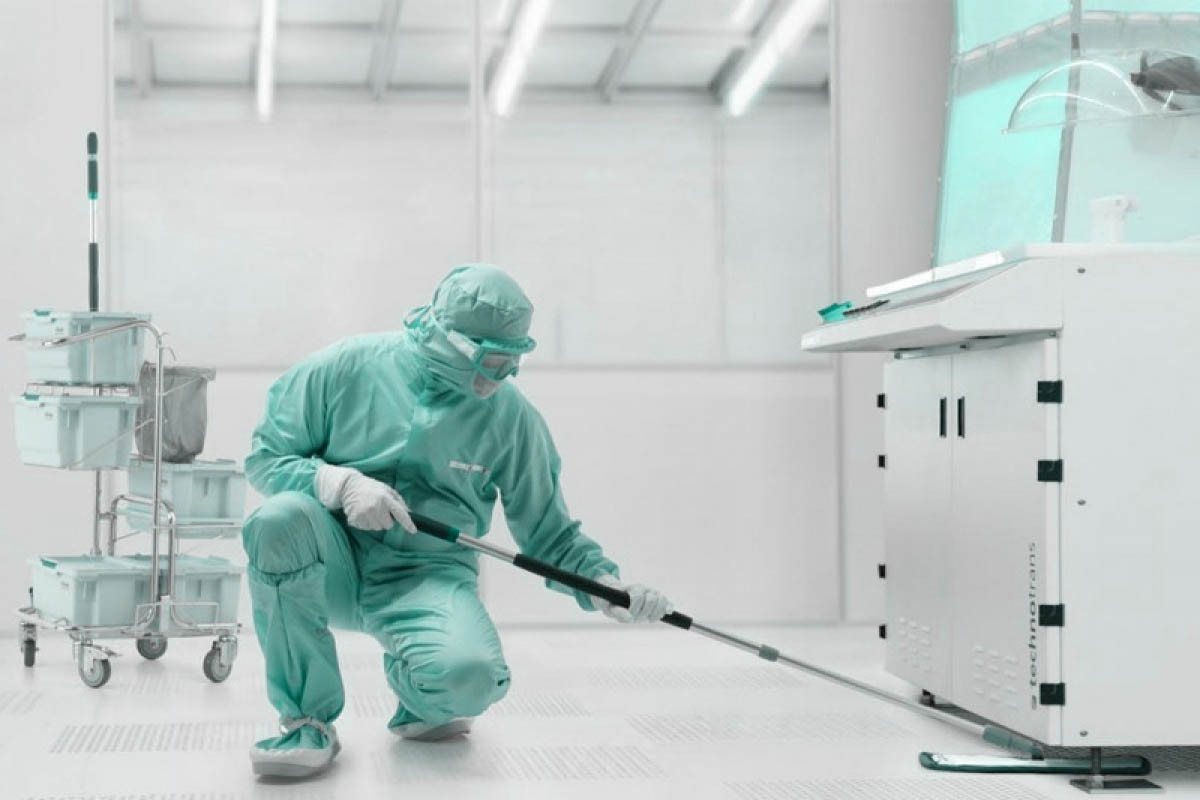

Đồ dùng chuyên dụng trong phòng sạch
Bạn biết đấy, ngay cả một chiếc bút bi thông thường cũng có thể phát sinh bụi khi viết. Vì vậy, mọi đồ dùng bên trong phòng sạch đều phải là loại chuyên dụng, được thiết kế để giảm thiểu phát tán hạt bụi.
| Nhóm đồ dùng | Sản phẩm cụ thể | Yêu cầu |
|---|---|---|
| Văn phòng phẩm | Bút bi, sổ tay, giấy in phòng sạch | Không phát sinh bụi giấy, mực không bay hơi |
| Trang phục | Quần áo, giày / dép, bọc giày, găng tay, khẩu trang, mũ | Vật liệu ESD, không xơ sợi, chống tĩnh điện (nếu cần) |
| Nội thất | Ghế phòng sạch | Inox hoặc nhựa ESD, không bọc vải |
| Vệ sinh | Con lăn dính bụi, máy hút bụi HEPA, xe đẩy vệ sinh, chổi, khăn lau, thảm dính bụi, giấy dính bụi, tăm bông | Chuyên dụng phòng sạch, không phát sinh hạt bụi thứ cấp |
Thái Quảng cung cấp đầy đủ các dòng sản phẩm trên từ trang phục phòng sạch chống tĩnh điện, văn phòng phẩm chuyên dụng, cho đến vật tư vệ sinh đạt chuẩn ISO. Tất cả đều được kiểm tra chất lượng trước khi đưa vào sử dụng, đảm bảo tương thích với môi trường phòng sạch từ ISO 5 đến ISO 8.
Quy trình ra vào phòng sạch
Một điểm mà nhiều doanh nghiệp hay bỏ qua là quy trình mặc đồ bảo hộ (gowning) khi ra vào phòng sạch. Nhân viên cần tuân thủ trình tự nghiêm ngặt từ rửa tay, mặc quần áo phòng sạch, đeo găng tay, khẩu trang, mũ trùm tóc, đi giày boot hoặc bọc giày, rồi mới đi qua buồng khí. Thứ tự này không phải ngẫu nhiên mà được thiết kế để giảm thiểu tối đa lượng bụi từ cơ thể người mang vào phòng.
Nhờ đó, việc chọn đúng trang phục và phụ kiện phòng sạch chất lượng cao trở nên vô cùng quan trọng. Trang phục kém chất lượng không chỉ phát sinh xơ sợi mà còn không đạt khả năng chống tĩnh điện, khiến bụi bám dính nhiều hơn.
Hiểu lầm phổ biến về phòng sạch
Phòng sạch là phòng kín hoàn toàn, không có không khí lưu thông
Thực tế hoàn toàn ngược lại, phòng sạch cần luồng không khí trao đổi liên tục, thậm chí tốc độ trao đổi khí có thể lên đến 20-600 lần/giờ tùy cấp ISO.
Phòng sạch nghĩa là sạch bóng, không có bụi
Không hẳn. Phòng sạch tập trung kiểm soát hạt bụi ở kích thước vi mô (tính bằng micromet) là những hạt mà mắt thường không thể nhìn thấy. Một phòng sạch ISO 7 vẫn cho phép tới 352.000 hạt bụi ≥ 0,5μm trong mỗi mét khối không khí. Con số nghe có vẻ lớn, nhưng so với không khí ngoài trời (hàng triệu hạt/m³) thì đã sạch hơn rất nhiều.
Không cần quan tâm đến tĩnh điện trong phòng sạch
Đây là sai lầm khá phổ biến, bởi tĩnh điện hoạt động như “nam châm bụi” khi bề mặt tích điện sẽ hút và giữ chặt hạt bụi, khiến việc lọc không khí trở nên kém hiệu quả. Đặc biệt trong sản xuất điện tử, tĩnh điện còn có thể phá hỏng linh kiện. Giải pháp khử tĩnh điện từ Thái Quảng gồm quạt ion, thảm ESD, vòng tay nối đất sẽ giúp xử lý triệt để vấn đề này.
Cleanroom và Controlled Environment là một
Thực ra, cleanroom là một dạng cụ thể và nghiêm ngặt hơn nhiều so với “môi trường kiểm soát” (controlled environment). Controlled environment có thể chỉ kiểm soát nhiệt độ và độ ẩm, trong khi cleanroom bắt buộc phải kiểm soát cả hạt bụi theo tiêu chuẩn ISO.
Thuật ngữ phòng sạch thường gặp
Khi tìm hiểu về phòng sạch, bạn sẽ bắt gặp khá nhiều thuật ngữ chuyên ngành. Mình tổng hợp những thuật ngữ quan trọng nhất để bạn dễ tra cứu:
| Thuật ngữ | Giải nghĩa |
|---|---|
| HEPA (High Efficiency Particulate Air) | Bộ lọc hiệu suất cao, loại bỏ 99,97% hạt bụi ≥ 0,3μm |
| ULPA (Ultra Low Penetration Air) | Bộ lọc siêu hiệu suất, loại bỏ 99,999% hạt bụi ≥ 0,12μm |
| ESD (Electrostatic Discharge) | Phóng tĩnh điện là hiện tượng cần kiểm soát, đặc biệt là trong phòng sạch điện tử |
| Laminar airflow | Luồng không khí một chiều, thổi đều từ trần xuống sàn |
| Airlock (buồng khóa) | Khu vực đệm giữa phòng sạch và bên ngoài |
| Pass box (hộp chuyển) | Hộp chuyển vật liệu vào phòng sạch không cần mở cửa chính |
| Air shower (buồng khí) | Buồng thổi khí loại bỏ bụi trên người trước khi vào phòng sạch |
| GMP (Good Manufacturing Practice) | Thực hành sản xuất tốt là tiêu chuẩn bắt buộc trong dược phẩm |
| AHU (Air Handling Unit) | Bộ xử lý không khí trung tâm |
| Gowning | Quy trình mặc đồ bảo hộ phòng sạch |
Câu hỏi thường gặp về phòng sạch
Phòng sạch ISO 5 chi phí khoảng bao nhiêu?
Chi phí xây dựng phòng sạch ISO 5 phụ thuộc vào quy mô, vật liệu và thiết bị sử dụng. Trung bình, bạn có thể ước tính khoảng 5-10 tỷ VND cho diện tích 100m², đã bao gồm hệ thống xử lý không khí, vật liệu xây dựng và thiết bị nội thất. Con số này có thể thay đổi tùy yêu cầu cụ thể của từng dự án.
Làm sao kiểm tra phòng sạch có đạt chuẩn không?
Sử dụng máy đếm hạt bụi chuyên dụng (particle counter) theo quy trình ISO 14644-2. Tần suất kiểm tra khuyến nghị là 6 tháng/lần đối với phòng sạch ISO 5-7, và 12 tháng/lần đối với ISO 8. Ngoài đếm hạt bụi, cần kiểm tra cả tốc độ luồng khí, chênh lệch áp suất và độ kín của bộ lọc HEPA.
Phòng sạch có cần chống tĩnh điện không?
Có, đặc biệt trong ngành điện tử và bán dẫn. Tĩnh điện không chỉ hút bụi mà còn gây hư hỏng linh kiện nhạy cảm. Giải pháp bao gồm sàn epoxy ESD, thảm chống tĩnh điện, quạt ion, vòng tay nối đất và trang phục ESD. Thái Quảng cung cấp trọn bộ giải pháp chống tĩnh điện cho phòng sạch, từ tư vấn thiết kế đến cung cấp sản phẩm.
Xây dựng phòng sạch mất bao lâu?
Thời gian trung bình cho phòng sạch 100m² là khoảng 3-6 tháng, chia thành 3 giai đoạn: thiết kế (1-2 tháng), thi công xây dựng (1-3 tháng), và vận hành thử – nghiệm thu (2-4 tuần). Thời gian thực tế có thể dài hơn nếu phòng sạch yêu cầu cấp ISO cao hoặc có thiết kế phức tạp.
Sự khác nhau giữa phòng sạch ISO 7 và ISO 8 là gì?
Phòng sạch ISO 7 cho phép tối đa 352.000 hạt bụi ≥ 0,5μm/m³, trong khi ISO 8 cho phép đến 3.520.000 hạt – gấp 10 lần. ISO 7 thường dùng cho lắp ráp điện tử và dược phẩm, còn ISO 8 phù hợp với đóng gói thực phẩm hoặc phòng mổ bệnh viện. Chi phí xây dựng và vận hành ISO 7 cũng cao hơn đáng kể so với ISO 8.
Có thể nâng cấp phòng sạch từ ISO 8 lên ISO 7 không?
Hoàn toàn có thể, nhưng cần đánh giá lại toàn bộ hệ thống: nâng cấp bộ lọc HEPA, tăng tốc độ trao đổi khí, cải thiện độ kín của phòng, và thay thế đồ dùng, vật tư bên trong bằng loại đạt chuẩn cao hơn. Mình khuyên bạn nên làm việc với đơn vị chuyên môn để đánh giá tính khả thi và chi phí trước khi quyết định.
Tại sao cần dùng đồ dùng chuyên dụng trong phòng sạch?
Đồ dùng thông thường (giấy, bút, quần áo) phát sinh rất nhiều hạt bụi và xơ sợi khi sử dụng. Giấy in thường có thể phát ra hàng nghìn hạt bụi mỗi khi lật trang. Đồ dùng phòng sạch được sản xuất từ vật liệu đặc biệt như không xơ, không phát bụi, chống tĩnh điện,… để đảm bảo không làm ô nhiễm môi trường phòng.
Thảm dính bụi hoạt động như thế nào?
Thảm dính bụi được đặt ở lối vào phòng sạch hoặc khu vực đệm. Khi bước lên, bụi bẩn từ đế giày sẽ bám dính vào bề mặt thảm. Sau khi lớp trên bẩn, bạn chỉ cần bóc ra để lộ lớp sạch bên dưới. Đây là giải pháp đơn giản nhưng hiệu quả cao, thường được dùng kết hợp với buồng khí.
Qua nội dung chia sẻ ở trên, chúng ta thấy phòng sạch không chỉ là một căn phòng kín mà là cả một hệ thống kiểm soát môi trường phức tạp từ luồng không khí, hạt bụi, nhiệt độ, độ ẩm cho đến tĩnh điện. Hiểu đúng về cleanroom giúp bạn đưa ra quyết định đầu tư chính xác, chọn đúng cấp ISO phù hợp với ngành nghề, và quan trọng nhất là xây dựng được phòng sạch thực sự hoạt động hiệu quả chứ không chỉ “trên giấy”.
Từ vật liệu xây dựng, hệ thống xử lý không khí, cho đến từng chiếc bút bi hay đôi găng tay sử dụng bên trong,… đều cần được lựa chọn cẩn thận và đạt tiêu chuẩn phòng sạch.
