Đầu bit mũi vít là chi tiết tiếp xúc trực tiếp với rãnh trên đầu vít. Nó quyết định khả năng truyền mô-men xoắn, độ ổn định khi siết và nguy cơ làm tòe đầu vít. Các loại phổ biến gồm dẹt, Phillips, Pozidriv, Torx, lục giác, vuông Robertson và các loại chống tháo. Mỗi loại cần dùng đúng biên dạng, đúng kích thước và đúng vật liệu.
Trong bài này, mình sẽ giúp bạn phân biệt từng loại bit, biết cách chọn cỡ cho đúng và hiểu khi nào cần bit impact hay bit chống tĩnh điện. Nếu bạn đang làm việc với tua vít điện, máy cấp vít hoặc robot bắt vít trong dây chuyền, mình cũng sẽ chia sẻ những điểm cần kiểm tra thêm để việc bắt vít chạy ổn định.
Đầu bit mũi vít là gì?
Đầu bit là phần làm việc của mũi vít, được lắp vào tua vít, máy bắt vít hoặc đầu kẹp tự động. Nhiệm vụ của nó là khớp với rãnh vít để truyền lực đều, hạn chế trượt và tránh làm hỏng đầu vít.
Phần lớn bit dùng cho máy có chuôi lục giác 1/4 inch, tương đương khoảng 6,3 mm. Nhờ vậy, một bit có thể lắp vừa nhiều loại dụng cụ và đầu giữ bit khác nhau. Ngoài ra, tiêu chuẩn ISO 1173 quy định kích thước đầu dẫn động, yêu cầu kỹ thuật và phép thử mô-men xoắn cho bit dùng với dụng cụ cầm tay và máy bắt vít.
Về cấu tạo, một chiếc bit thường gồm bốn phần:
| Bộ phận | Vai trò |
|---|---|
| Đầu làm việc | Ăn khớp với rãnh vít và truyền mô-men xoắn |
| Thân bit | Nối đầu làm việc với chuôi, có thể có vùng xoắn để chịu tải đột ngột |
| Rãnh giữ | Giúp đầu giữ bit hoặc collet khóa bit chắc hơn |
| Chuôi lục giác | Lắp vào tua vít, máy bắt vít hoặc holder |
Khi dùng trong dây chuyền, bạn cần kiểm tra thêm chiều dài bit, kiểu chuôi, lực hút vít và khả năng tương thích với bộ cấp vít. Thực tế thì nhiều lỗi bắt vít không đến từ bit kém mà đến từ việc bit không khớp với phần còn lại của hệ thống.

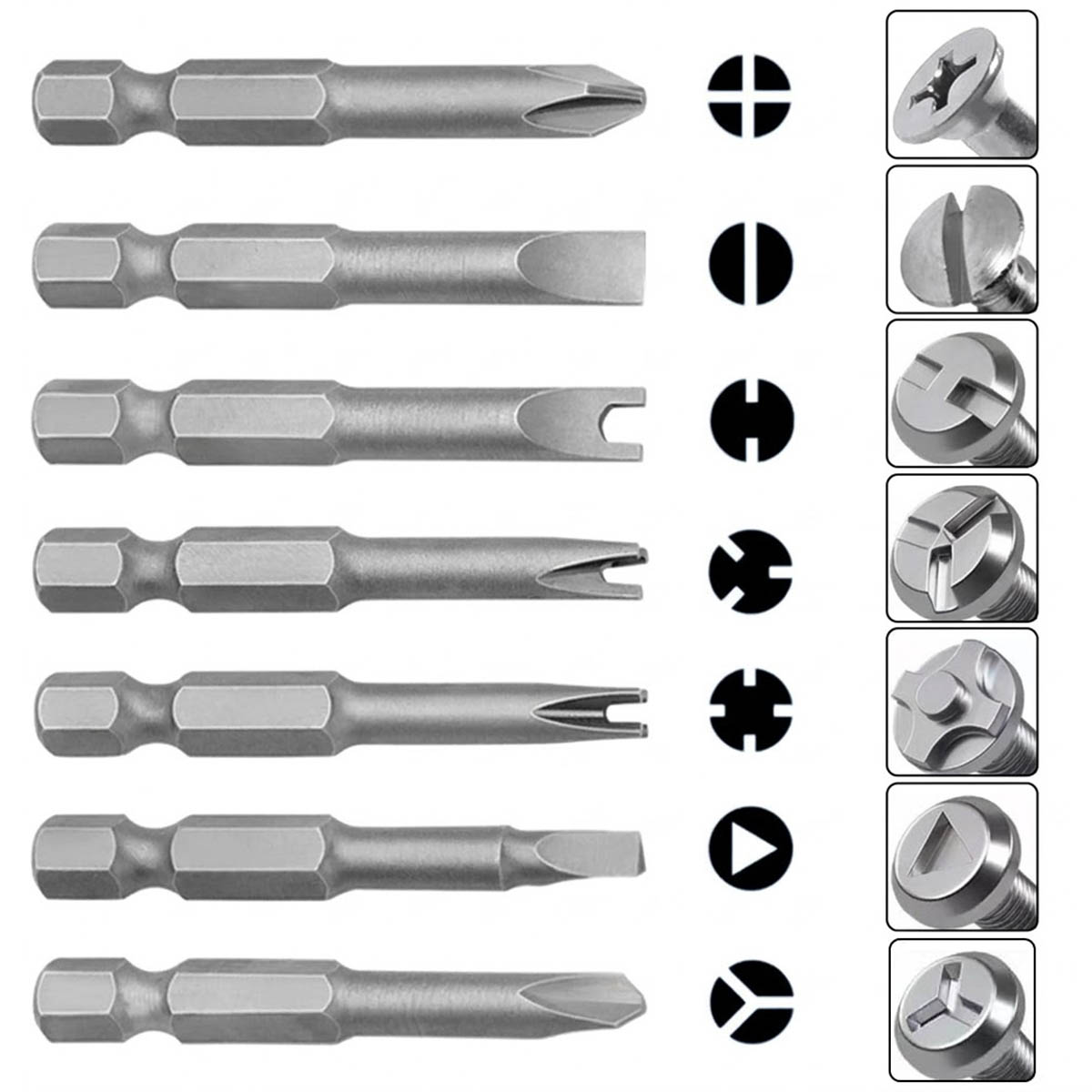

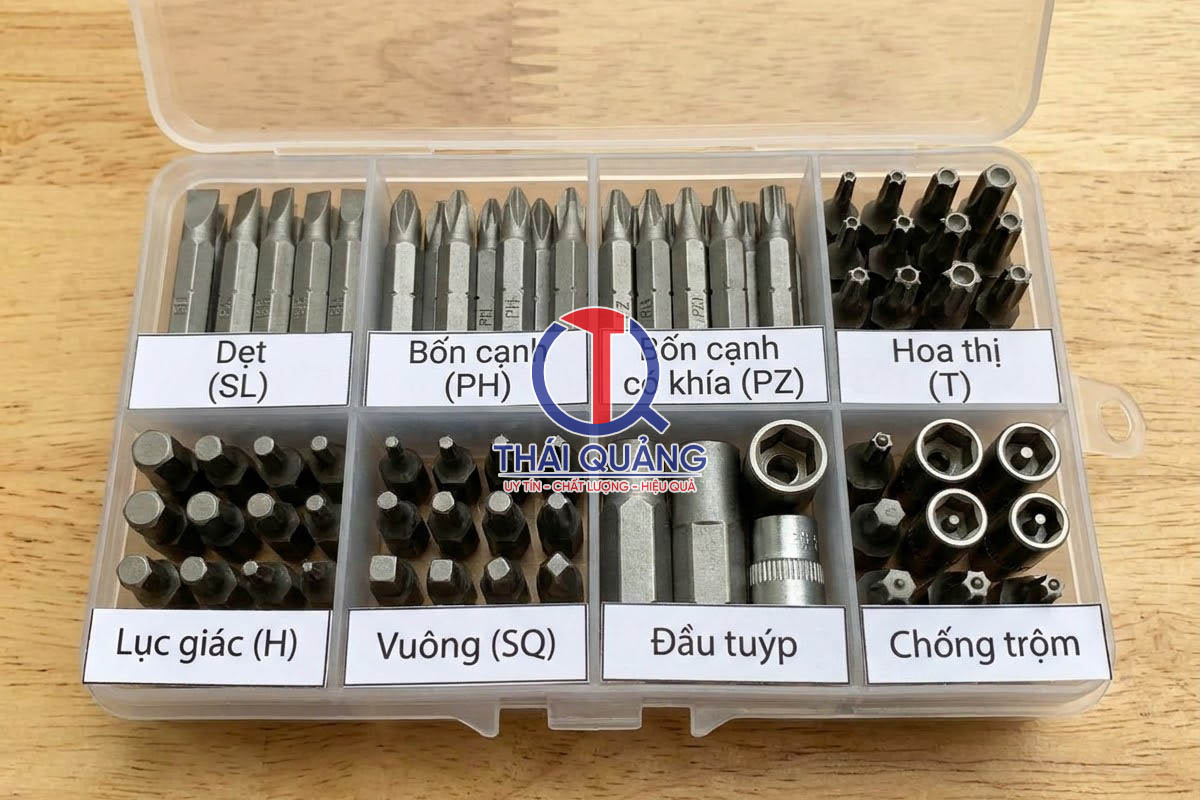

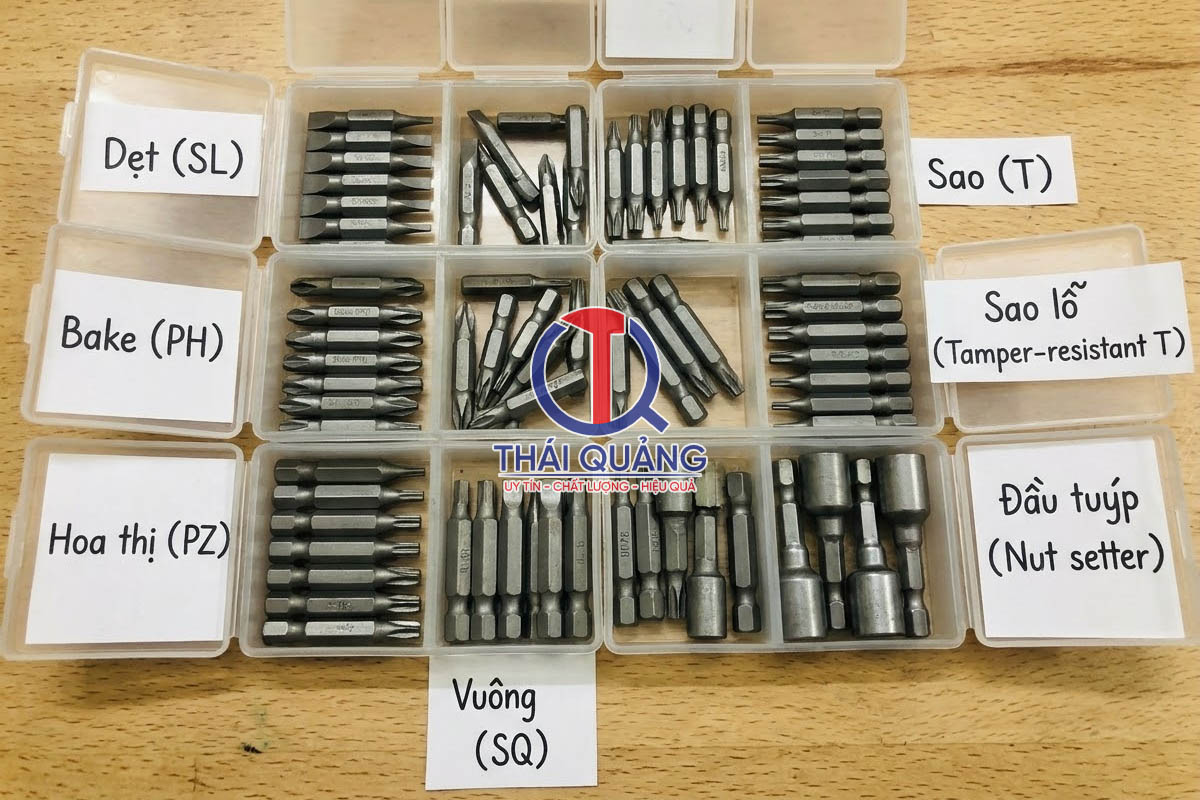

Các loại đầu bit mũi vít phổ biến
Các loại đầu bit mũi vít phổ biến gồm bit dẹt (SL), Phillips (PH), Pozidriv (PZ), Torx (T), lục giác (H), vuông (SQ), nut setter và các loại chống tháo. Mỗi loại ứng với một kiểu rãnh vít riêng, nên bạn cần nhận diện đúng loại vít trước khi chọn bit.

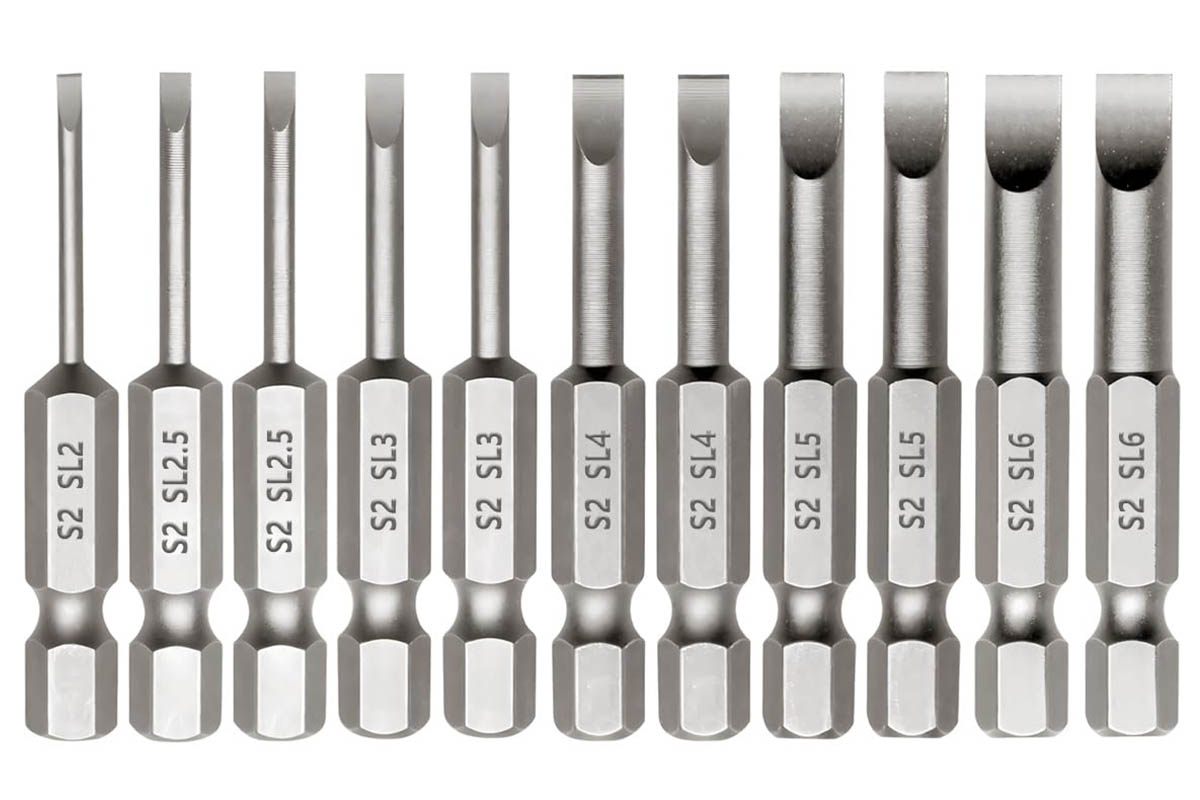

Bit dẹt (Slotted hoặc Flat)
Bit dẹt có đầu thẳng dạng lưỡi dao, dùng cho vít rãnh thẳng. Kích thước thường ghi theo chiều rộng mũi, ví dụ 4,5 mm hoặc 6 mm.
Loại này hay gặp trong thiết bị điện, cơ khí, tủ điện và các sản phẩm truyền thống. Tuy nhiên, bit dẹt dễ trượt khỏi rãnh khi mô-men xoắn lớn hoặc khi vít nằm lệch trục. Bởi vậy, nó không phải lựa chọn tối ưu cho máy bắt vít tốc độ cao nếu vít không có cơ cấu dẫn hướng. Nếu vẫn phải tự động hóa, bạn nên dùng đầu giữ bit ổn định và kiểm soát tốc độ để tránh làm xước bề mặt sản phẩm.

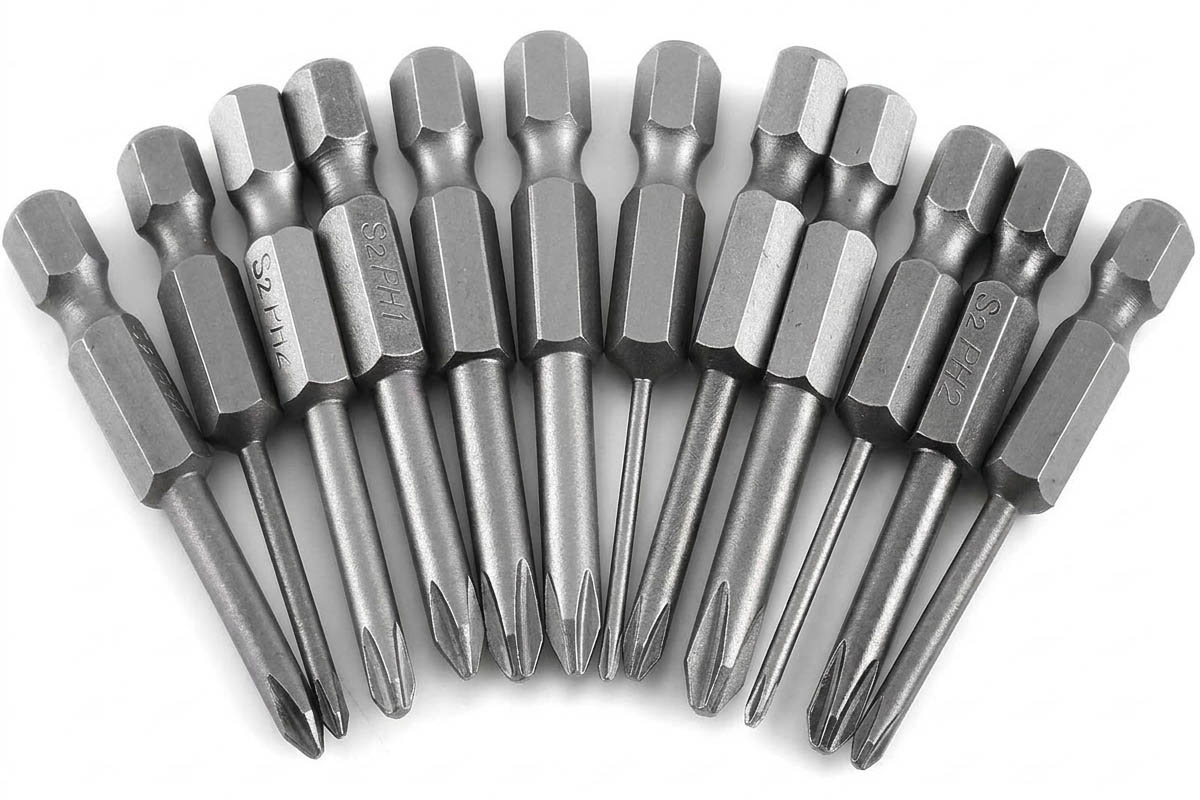

Bit Phillips (PH)
Bit Phillips có hình chữ thập, thường gặp các cỡ PH0, PH1, PH2, PH3 và PH4. PH2 là cỡ phổ biến nhất trong lắp ráp dân dụng, điện tử và cơ khí nhẹ.
Thiết kế Phillips có xu hướng tự trượt ra khi mô-men xoắn quá cao, hiện tượng này gọi là cam-out. Chính vì vậy, bạn đừng dùng bit Phillips cho vít Pozidriv dù hình dạng bên ngoài trông khá giống. Về kích thước, bit quá nhỏ sẽ làm tòe rãnh, còn bit quá lớn thì không thể ngồi hết vào đầu vít.
Bit Pozidriv (PZ)
Bit Pozidriv cũng có dạng chữ thập như Phillips nhưng thêm các gân phụ giữa bốn nhánh chính. Các gân này làm tăng diện tích tiếp xúc và giảm trượt khi truyền mô-men xoắn.
Loại này thường thấy trong đồ nội thất, thiết bị châu Âu, lắp ráp gỗ và một số sản phẩm công nghiệp. Ký hiệu phổ biến gồm PZ1, PZ2, PZ3 và PZ4. Bạn nên dùng đúng bit PZ cho vít PZ, vì dùng bit PH thay thế có thể làm hỏng cả bit lẫn đầu vít.

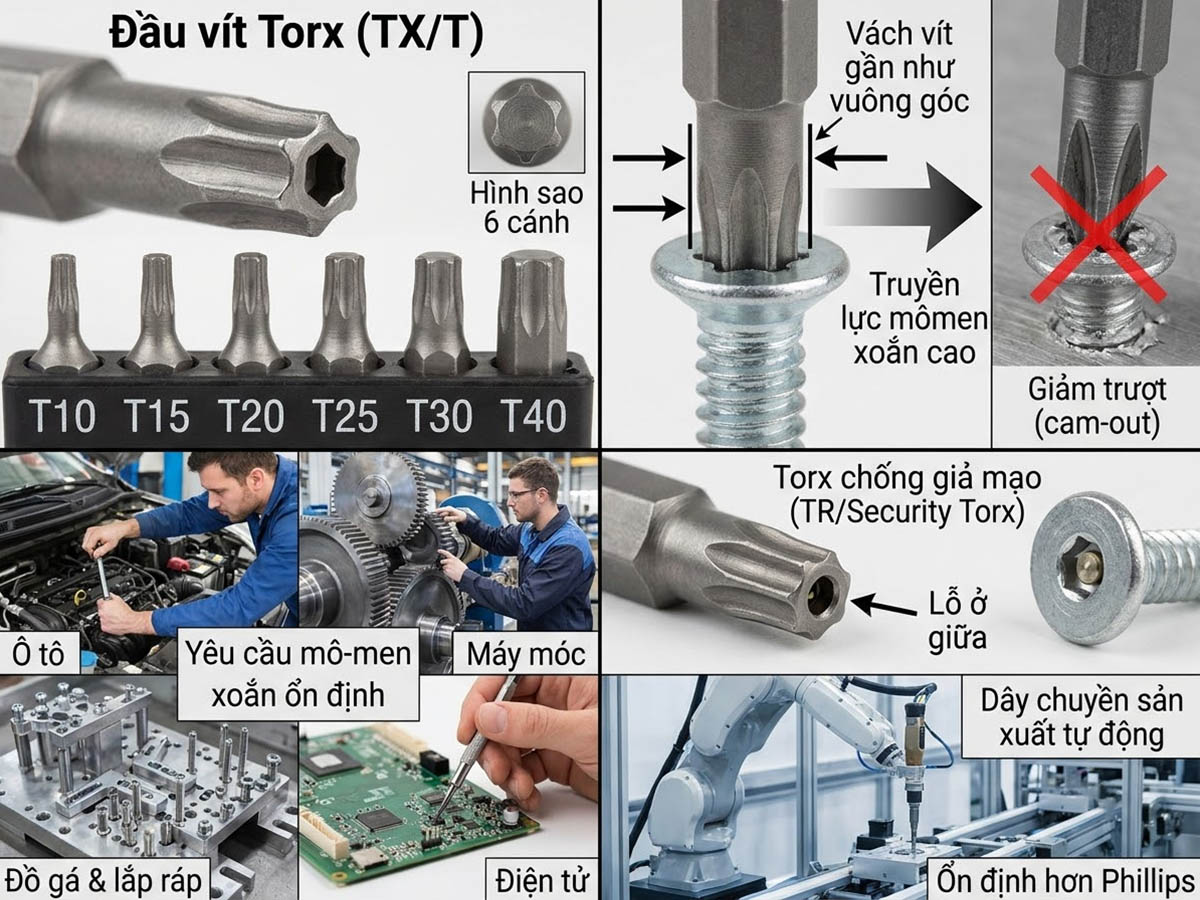

Bit Torx (TX hoặc T)
Bit Torx có hình ngôi sao sáu cánh, thường ký hiệu T10, T15, T20, T25, T30, T40. Thành vít gần như vuông góc với hướng truyền lực, nhờ đó Torx truyền được mô-men xoắn cao và giảm cam-out.
Vì vậy, Torx phù hợp với ô tô, máy móc, thiết bị điện tử, đồ gá và các cụm lắp ráp cần lực siết ổn định. Ngoài ra còn có Torx chống tháo với một lỗ ở giữa, thường ký hiệu TR hoặc Security Torx. Trên dây chuyền tự động, Torx thường cho độ ổn định tốt hơn Phillips ở các ứng dụng siết lực cao.
Bit lục giác (Hex hoặc Allen)
Bit lục giác có đầu lục giác ngoài để lắp vào vít có hốc lục giác trong. Kích thước thường ghi theo milimét như H2, H3, H4, H5 hoặc theo inch.
Loại này dùng nhiều trong máy móc, đồ gá, thiết bị nội thất và vít chìm đầu trụ. Nếu bit và hốc vít có kích thước chính xác, khả năng truyền mô-men xoắn khá tốt. Bên cạnh đó, bạn nên phân biệt bit lục giác đầu đực với đầu socket lục giác, vì loại sau dùng để siết đai ốc hoặc bu-lông chứ không phải vít có hốc.
Bit vuông (Robertson hoặc Square)
Bit vuông có đầu hình vuông, thường dùng trong gỗ, tủ điện, kết cấu và một số thiết bị công nghiệp. Khi đặt đúng tâm, bit này ít bị trượt hơn bit dẹt và Phillips.
Các cỡ phổ biến thường ghi là SQ1, SQ2, SQ3 hoặc theo hệ số kích thước của nhà sản xuất. Loại này có thể dùng cho vít đầu kết hợp vuông và Phillips, nhưng bạn nên chọn đúng biên dạng để đạt lực siết cao. Đặc biệt, bit vuông giữ vít khá tốt trên đầu bit, nên phù hợp với hệ thống bắt vít cần thao tác nhanh.
Bit lục giác ngoài (Nut setter)
Nut setter là bit dạng ống lục giác, dùng để siết vít đầu lục giác hoặc đai ốc. Kích thước tính bằng milimét hoặc inch, ví dụ 5 mm, 6 mm, 8 mm.
Bit này xuất hiện nhiều trong lắp ráp tôn, HVAC, khung kim loại, thiết bị điện và kết cấu nhẹ. Một số loại có nam châm để giữ vít, nhưng nam châm có thể không phù hợp với linh kiện nhạy từ. Khi dùng với máy cấp vít, bạn cần kiểm tra chiều sâu socket và khả năng nhả vít sau khi siết.
Bit chống tháo và bit chuyên dụng
Bit chống tháo là loại được thiết kế để chỉ tháo bằng đúng dụng cụ tương ứng, nhằm hạn chế việc tự ý mở sản phẩm. Ví như Security Torx có lỗ giữa, security hex có chốt giữa, ngoài ra còn có tri-wing, spanner, clutch và các dạng đặc biệt khác.
Những loại này hay dùng trong thiết bị điện tử, thiết bị công cộng, máy móc hoặc sản phẩm cần hạn chế tháo mở. Bạn không nên thay bằng bit thông thường vì hình dạng tiếp xúc sẽ không đầy đủ. Cho nên, hãy xác định chính xác mã đầu vít trước khi mua bộ bit. Trong bảo trì công nghiệp, mình cũng khuyên nên quản lý riêng các bit chuyên dụng để tránh nhầm với bit tiêu chuẩn.
Bảng so sánh nhanh các loại bit
| Loại bit | Ký hiệu thường gặp | Ứng dụng chính | Rủi ro trượt |
|---|---|---|---|
| Dẹt | SL, 4 đến 8 mm | Tủ điện, cơ khí truyền thống | Cao khi lực lớn |
| Phillips | PH0 đến PH4 | Lắp ráp phổ thông | Trung bình |
| Pozidriv | PZ1 đến PZ4 | Nội thất, thiết bị châu Âu | Thấp nếu dùng đúng bit |
| Torx | T10 đến T40 | Ô tô, máy móc, thiết bị | Thấp |
| Lục giác | H2 đến H10 | Máy móc, đồ gá | Thấp |
| Vuông | SQ1 đến SQ3 | Gỗ, tủ điện, kết cấu | Thấp |
| Chống tháo | TR, Security | Thiết bị cần hạn chế tháo | Phụ thuộc thiết kế |
Kích thước trong bảng chỉ mang tính tham khảo, vì tiêu chuẩn của từng nhà sản xuất có thể khác nhau đôi chút.

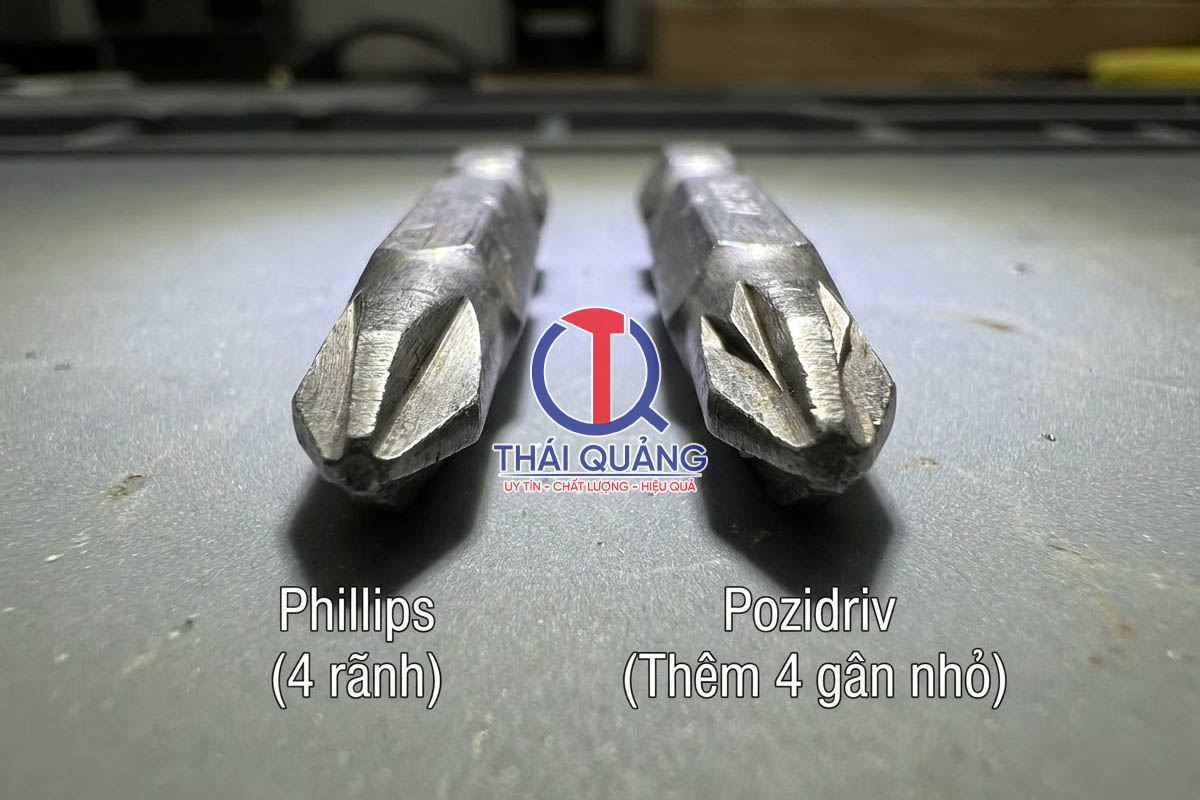

Cách phân biệt Phillips và Pozidriv

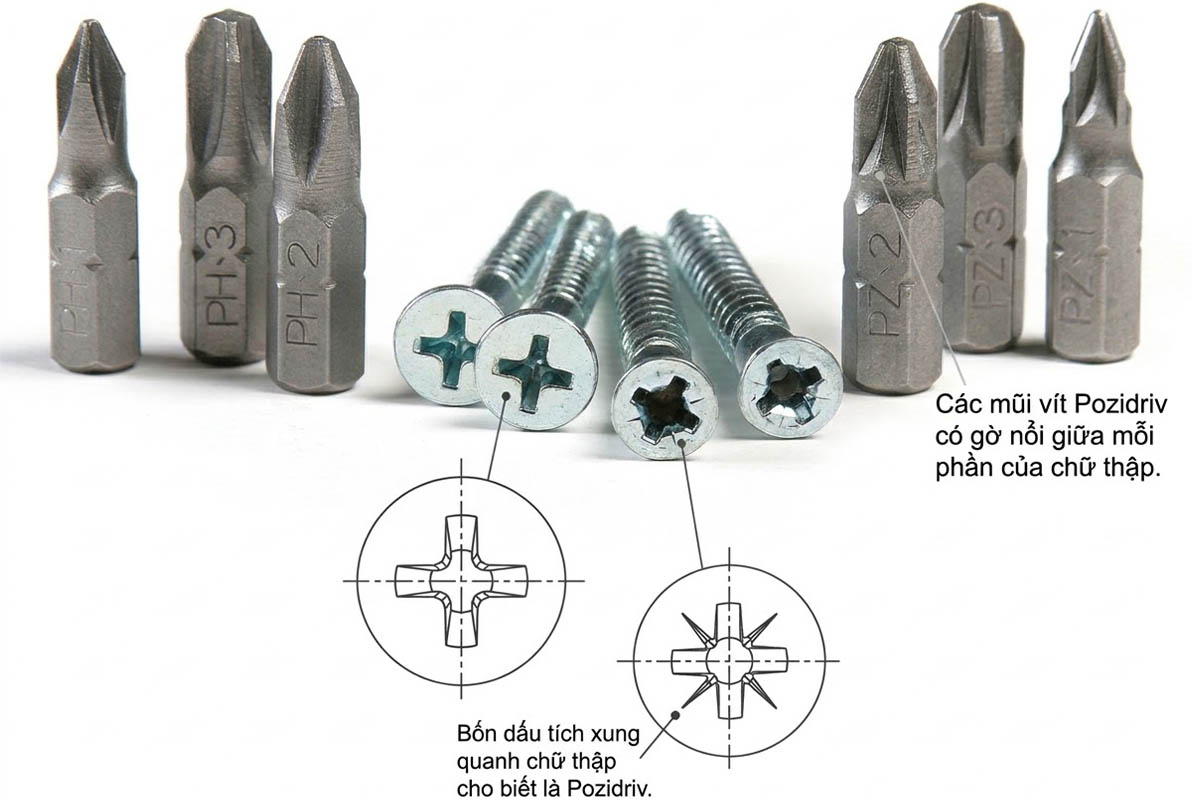

Cách nhanh nhất để phân biệt là nhìn số gân: Phillips chỉ có bốn rãnh chính, còn Pozidriv có thêm bốn gân nhỏ nằm giữa các rãnh. Đây là cặp dễ nhầm nhất trong các loại bit mũi vít.
Cụ thể, vít Pozidriv thường có thêm các dấu phụ nhỏ trên đầu, tạo hình tám cánh khi bạn quan sát kỹ. Nếu lắp bit Phillips vào vít Pozidriv, bit thường không tiếp xúc đủ với thành rãnh. Ngược lại, bit Pozidriv đặt vào vít Phillips có thể không ngồi đúng đáy rãnh.
Khi chưa chắc chắn, bạn hãy đối chiếu ký hiệu trên bao bì hoặc dùng dưỡng kiểm tra. Đừng thử bằng lực lớn, vì chỉ một lần siết sai là rãnh vít đã có thể bị hỏng.
Cách chọn đúng kích thước bit
Để chọn đúng kích thước, bạn xác định biên dạng vít trước, sau đó chọn cỡ lớn nhất có thể ngồi hoàn toàn vào rãnh mà không bị ép hoặc kênh. Đầu bit phải tiếp xúc đều với các mặt truyền lực, không chỉ chạm ở phần đỉnh.
Đầu tiên, hãy xác định biên dạng: PH, PZ, TX, H, SL, SQ hoặc loại chống tháo. Tiếp theo, chọn mã cỡ cho khớp. Với Torx, bạn cần dùng đúng mã T, đừng dùng cỡ gần nhất vì rất dễ làm mòn cánh sao. Với lục giác, cần phân biệt hệ mét và hệ inch để tránh làm tròn cạnh vít.
Bảng giúp bạn tra nhanh theo ứng dụng:
| Loại vít | Mã bit thường dùng | Ứng dụng tham khảo |
|---|---|---|
| Vít Phillips nhỏ | PH0, PH1 | Thiết bị điện tử nhỏ, linh kiện |
| Vít Phillips phổ thông | PH2 | Lắp ráp dân dụng, cơ khí nhẹ |
| Vít Pozidriv | PZ1, PZ2, PZ3 | Nội thất, gỗ, thiết bị châu Âu |
| Vít Torx cỡ nhỏ | T10, T15 | Điện tử, thiết bị nhỏ |
| Vít Torx cỡ trung | T20, T25, T30 | Máy móc, ô tô, cụm lắp ráp |
| Vít hốc lục giác | H2 đến H8 | Đồ gá, máy móc, nội thất |
| Vít vuông | SQ1, SQ2, SQ3 | Gỗ, tủ điện, kết cấu |
Lưu ý: các mã trên chỉ để tham khảo. Bạn vẫn cần đối chiếu với tài liệu kỹ thuật của vít và nhà sản xuất bit.
Chọn bit theo vật liệu và môi trường làm việc
Ngoài biên dạng, vật liệu và môi trường làm việc cũng ảnh hưởng lớn đến tuổi thọ bit. Bạn có thể chọn trong bốn nhóm chính: thép hợp kim thông thường, bit chống va đập, bit phủ bề mặt và bit chống tĩnh điện.
Bit thép hợp kim thông thường
Loại này phù hợp với lắp ráp thủ công và công việc có mô-men xoắn vừa phải. Chi phí thấp và dễ thay thế, nhưng không hợp với máy bắt vít va đập hoặc chu kỳ làm việc liên tục. Bạn nên dùng cho vít mềm và vật liệu không quá cứng.
Bit chống va đập (Impact rated)
Bit impact được thiết kế để chịu xung lực và mô-men xoắn cao từ máy bắt vít impact. Thân bit thường có vùng xoắn để hấp thụ một phần tải đột ngột. Nhờ đó, loại này phù hợp với vít dài, vật liệu cứng và công việc lặp lại. Tuy vậy, đừng đánh đồng bit impact với bit tiêu chuẩn chỉ vì chúng có cùng kích thước chuôi.
Bit phủ bề mặt
Các lớp phủ như titan, nitride hoặc lớp chống mài mòn có thể tăng tuổi thọ trong một số điều kiện. Dù vậy, lớp phủ không thay thế cho việc chọn đúng biên dạng và mô-men xoắn. Bạn nên xem xét độ cứng của vít, tần suất sử dụng và yêu cầu chống nhiễm bẩn. Trong lắp ráp điện tử hoặc phòng sạch, hãy ưu tiên vật liệu và lớp xử lý có kiểm soát phát sinh bụi, dầu và hạt.
Bit chống tĩnh điện
Bit chống tĩnh điện dùng trong khu vực lắp ráp linh kiện điện tử hoặc môi trường ESD. Tuy nhiên, bạn cần đánh giá đồng bộ cả bit, tua vít, dây tiếp địa, bàn thao tác và hệ thống kiểm soát điện tích. Đừng chỉ dựa vào nhãn “ESD” mà bỏ qua điện trở bề mặt và quy trình kiểm tra.
Đây cũng là mảng mà Thái Quảng có kinh nghiệm, vì đơn vị này vừa cung cấp giải pháp khử tĩnh điện, chống tĩnh điện, phòng sạch, vừa có thiết bị bắt vít cho sản xuất điện tử. Nhờ vậy, bạn có thể xử lý bài toán bit, tua vít và kiểm soát ESD trong cùng một hệ thống thay vì ghép từ nhiều nguồn rời rạc.
Bit dùng cho tua vít điện và máy bắt vít tự động
Với tua vít điện và máy bắt vít tự động, bạn cần kiểm tra thêm chuôi bit, chiều dài, độ đảo và khả năng giữ vít, ngoài việc chọn đúng biên dạng. Đây là những yếu tố ảnh hưởng trực tiếp đến độ ổn định của từng chu kỳ bắt vít.
Cụ thể, bạn nên lưu ý các điểm sau:
- Chuôi bit phải phù hợp với đầu kẹp, collet hoặc holder của thiết bị.
- Chiều dài bit cần tính theo khoảng cách từ đầu kẹp đến vị trí bắt vít.
- Bit nên có độ đảo thấp để đầu vít đi đúng trục.
- Với máy cấp vít, cần kiểm tra khả năng giữ vít trên bit, góc cấp vít và cơ cấu chống rơi vít.
- Với robot bắt vít, cần đồng bộ bit, spindle, bộ cấp vít, cảm biến hiện diện vít và chương trình kiểm soát lực.
Ứng dụng trong giải pháp của Thái Quảng
Thái Quảng là đơn vị cung cấp máy cấp vít, tua vít điện, robot bắt vít và các thiết bị phụ trợ cho dây chuyền sản xuất, bao gồm nhiều hãng khác nhau. Khi tư vấn, đội ngũ thường bắt đầu từ loại vít, biên dạng đầu vít, mô-men xoắn, tốc độ và sản lượng, thay vì chọn ngay một mẫu bit.
Với sản phẩm điện tử, thiết bị bắt vít có thể kết hợp cùng bàn thao tác, vật tư và giải pháp kiểm soát ESD phù hợp. Còn với dây chuyền tự động, bước khảo sát thường xem xét không gian lắp đặt, hướng cấp vít, chu kỳ sản xuất và phương án truy xuất dữ liệu. Cách tiếp cận này giúp bạn chọn bit đúng ngay từ đầu, hạn chế phải thử sai tốn thời gian và vật tư.
Các lỗi thường gặp khi sử dụng bit
Lỗi phổ biến nhất là dùng sai biên dạng hoặc sai kích thước bit, dẫn đến trượt và tòe rãnh vít. Ngoài ra còn một số lỗi hay gặp trong cả sửa chữa lẫn sản xuất:
- Dùng PH cho vít PZ hoặc ngược lại.
- Dùng bit sai kích thước khiến rãnh vít bị tòe.
- Dùng bit tiêu chuẩn với máy impact có tải xung lực cao.
- Tiếp tục sử dụng bit đã mòn, nứt hoặc biến dạng.
- Siết vượt mô-men xoắn thiết kế của vít, bit hoặc chi tiết lắp ráp.
- Để bit lệch trục, tạo lực ngang và làm trượt đầu vít.
- Không kiểm tra tình trạng bit trong bảo trì định kỳ.
Quy trình chọn bit cho sản xuất công nghiệp
Quy trình chọn bit trong sản xuất gồm tám bước, đi từ xác định loại vít đến theo dõi lỗi bắt vít sau khi chạy thực tế:
- Xác định loại vít, vật liệu vít và kích thước đầu vít.
- Chọn đúng biên dạng và mã kích thước của bit.
- Xác định mô-men xoắn, tốc độ và tần suất bắt vít.
- Chọn bit tiêu chuẩn, impact, chống mài mòn hoặc chống tĩnh điện theo môi trường.
- Kiểm tra chuôi, chiều dài và holder của tua vít hoặc robot.
- Chạy thử với mẫu thực tế để đánh giá độ trượt, độ tòe và thời gian chu kỳ.
- Thiết lập lịch kiểm tra, vệ sinh và thay bit.
- Ghi nhận lỗi bắt vít để tối ưu cả bit, vít, bộ cấp vít và chương trình điều khiển.
Bước chạy thử với mẫu thực tế thường bị bỏ qua, nhưng lại giúp phát hiện sớm các vấn đề như độ đảo, lực hút vít hay thời gian chu kỳ. Bạn nên dành thời gian cho bước này trước khi chốt số lượng đặt hàng.
Câu hỏi thường gặp về đầu bit mũi vít
Bit PH2 có thay được PZ2 không?
Không nên thay thế trong công việc yêu cầu lực siết hoặc độ ổn định cao. Hai loại nhìn gần giống nhưng hình học tiếp xúc khác nhau, nên dùng sai loại có thể gây trượt và làm hỏng rãnh vít. Bạn hãy chọn bit theo đúng ký hiệu in trên vít hoặc tài liệu kỹ thuật.
Bit Torx có tốt hơn Phillips không?
Không tuyệt đối. Torx thường tốt hơn khi cần mô-men xoắn cao và hạn chế cam-out. Mặt khác, Phillips vẫn phù hợp với nhiều sản phẩm phổ thông và các cơ cấu cần giới hạn lực. Quyết định cuối cùng phụ thuộc vào thiết kế vít, vật liệu, lực siết và thiết bị bắt vít.
Khi nào cần dùng bit impact?
Bạn nên dùng bit impact khi sử dụng máy bắt vít có cơ chế va đập hoặc tải xung lực, hoặc khi công việc có mô-men xoắn cao và tần suất lớn. Với tua vít điện công suất thấp, loại này không thực sự cần thiết. Dù dùng loại nào, bạn vẫn phải tuân thủ giới hạn mô-men xoắn của bit và thiết bị.
Bao lâu nên thay bit?
Hãy thay khi đầu bit bị bo tròn, nứt, biến dạng hoặc thường xuyên trượt. Đừng chỉ dựa vào thời gian sử dụng, vì tốc độ mòn phụ thuộc vào tải và vật liệu vít. Trong dây chuyền, bạn có thể đặt ngưỡng thay theo số chu kỳ hoặc dữ liệu lỗi, đồng thời kiểm tra bit cùng thời điểm hiệu chuẩn mô-men xoắn của tua vít.
Qua nội dung chia sẻ ở trên, bạn đã nắm được các nhóm bit chính gồm dẹt, Phillips, Pozidriv, Torx, lục giác, vuông, socket và bit chống tháo. Điều quan trọng nhất là chọn đúng biên dạng và kích thước, thay vì chỉ chọn bit có độ cứng cao. Với sản xuất công nghiệp, bạn cần đánh giá đồng thời bit, vít, tua vít, bộ cấp vít, mô-men xoắn và yêu cầu ESD hoặc phòng sạch.
