Đo tĩnh điện (electrostatic measurement) là quá trình kiểm tra mức độ tích điện, điện trở và khả năng tiêu tán tĩnh điện trong môi trường sản xuất; đặc biệt tại các khu vực chống tĩnh điện (EPA). Nói đơn giản, bạn đang đo xem liệu tĩnh điện trong nhà máy có đang được kiểm soát đúng cách hay không, từ sàn nhà, bàn làm việc, dây đeo tay cho đến cơ thể người vận hành.
Với các ngành sản xuất linh kiện điện tử, bán dẫn hay lắp ráp bo mạch, chỉ một lần phóng tĩnh điện nhỏ cũng đủ phá hỏng chip trị giá hàng nghìn đô. Vì vậy, việc đo tĩnh điện định kỳ không chỉ là yêu cầu kỹ thuật mà còn là “bảo hiểm” cho toàn bộ dây chuyền. Bài viết này sẽ giúp bạn nắm rõ từng hạng mục đo, giá trị tiêu chuẩn, phương pháp thực hiện và những lưu ý mà nhiều nhà máy hay bỏ sót.
Tại sao cần đo tĩnh điện?
Đo tĩnh điện giúp phát hiện sớm các nguồn rủi ro ESD trước khi chúng gây thiệt hại thực tế từ hỏng linh kiện, lỗi sản phẩm đến dừng dây chuyền sản xuất. Thực tế thì, phần lớn thiệt hại do tĩnh điện lại đến từ những lỗi “ẩn” mà mắt thường không thấy được.
Bảo vệ linh kiện và thiết bị nhạy cảm
Tĩnh điện tích tụ trên cơ thể người, quần áo, bề mặt bàn hay sàn nhà có thể phóng ra khi tiếp xúc linh kiện. Một lần phóng tĩnh điện chỉ cần vài chục volt đã đủ gây hỏng chip IC, MOSFET hay cảm biến. Đo tĩnh điện định kỳ trong khu vực EPA (ESD Protected Area) giúp bạn biết chính xác điểm nào đang “rò rỉ” rủi ro.
Tuân thủ tiêu chuẩn quốc tế
Tiêu chuẩn ANSI/ESD S20.20 là tiêu chuẩn quốc tế phổ biến nhất về kiểm soát tĩnh điện yêu cầu các nhà máy phải đo và ghi nhận định kỳ các thông số điện trở, điện thế, thời gian xả điện. Nếu nhà máy bạn đang hướng đến chứng nhận ESD hoặc đã có chứng nhận, việc đo đúng – đủ – đúng tần suất là bắt buộc.
Tối ưu hóa quy trình và giảm chi phí
Phát hiện sớm một dây đeo tay bị đứt ngầm, một đôi giày ESD hết hạn sử dụng hay một quạt ion mất cân bằng sẽ giúp bạn tránh được hàng loạt sản phẩm lỗi. Theo kinh nghiệm triển khai tại nhiều nhà máy, Thái Quảng nhận thấy rằng việc tích hợp hệ thống đo tự động (kết nối cổng xoay kiểm soát ra vào) giúp giảm đáng kể thời gian kiểm tra thủ công và loại bỏ yếu tố “quên đo” của nhân viên.
Xu hướng tích hợp tự động hóa
Không chỉ dừng ở đo thủ công, xu hướng hiện nay là tích hợp thiết bị đo tĩnh điện với hệ thống quản lý nhà máy giúp ghi dữ liệu online, cảnh báo realtime khi vượt ngưỡng, giám sát từ xa. Nhờ vậy, bộ phận quản lý chất lượng có thể truy xuất lịch sử đo bất kỳ lúc nào mà không cần lật sổ tay.
Các hạng mục đo tĩnh điện chính
Trong một chương trình kiểm soát ESD hoàn chỉnh, có khoảng 10 hạng mục đo cốt lõi. Mỗi hạng mục phục vụ một mục đích riêng, có tiêu chuẩn và tần suất đo khác nhau.
Bảng tổng hợp sau sẽ giúp bạn có cái nhìn toàn cảnh trước khi mình đi vào chi tiết từng mục:
| Hạng mục đo | Mục đích | Giá trị tiêu chuẩn | Phương pháp đo | Tần suất |
|---|---|---|---|---|
| Điện trở bề mặt (Surface Resistance / Point-to-Point) | Kiểm tra khả năng dẫn/tiêu tán tĩnh điện của bề mặt vật liệu | < 10⁵ Ω (dẫn điện) hoặc 10⁵ – 10¹¹ Ω (tiêu tán) | 2 điện cực cách 1m, áp 10V/100V | Hàng ngày – hàng tuần |
| Điện trở nối đất (Resistance to Ground) | Đảm bảo thiết bị/bề mặt nối đất hiệu quả | < 10⁹ Ω | 1 điện cực trên vật + 1 nối đất | Hàng ngày |
| Điện trở dây đeo tay (Wrist Strap) | Kiểm tra dây đeo cổ tay ESD còn hoạt động | 0,75 – 10 MΩ (10⁷ Ω) | Thiết bị kiểm tra chuyên dụng | Mỗi lần vào khu ESD |
| Điện trở giày ESD (Foot Strap / Footwear) | Kiểm tra giày ESD đạt chuẩn | 0,75 – 100 MΩ (10⁸ Ω) | Bàn đo chân chuyên dụng | Mỗi lần vào khu ESD |
| Điện trở hệ thống người + giày + sàn (Person / Footwear / Floor) | Đánh giá toàn bộ đường thoát tĩnh điện từ người qua sàn | < 10⁹ Ω | Đo tổng hợp khi người đứng trên sàn ESD | Hàng ngày – hàng tuần |
| Điện thế cơ thể (Body Voltage) | Đo mức tích điện trên người | < 100V | Đo không tiếp xúc bằng fieldmeter | Khi cần kiểm tra |
| Điện thế bề mặt (Surface Voltage) | Đo điện tích trên bề mặt vật liệu, sản phẩm | < 100V (tùy ứng dụng) | Đo không tiếp xúc | Hàng tuần – hàng tháng |
| Thời gian xả điện (Decay Time) | Đánh giá tốc độ tiêu tán tĩnh điện | < 0,5s (từ 5.000V xuống 100V) | Charged Plate Monitor (CPM) | Hàng tháng – hàng quý |
| Cân bằng ion (Ion Balance) | Kiểm tra quạt ion/thanh ion hoạt động đúng | ± 50V (offset voltage) | CPM hoặc fieldmeter | Hàng tháng |
| Điện trở đầu mỏ hàn nối đất (Tip-to-Ground) | Đảm bảo mỏ hàn không tích điện gây hỏng linh kiện | < 2 Ω (hoặc theo thông số kỹ thuật nhà sản xuất) | Ohm kế đo từ đầu tip đến điểm nối đất | Hàng tuần – hàng tháng |
| Độ ẩm (Humidity) | Giám sát điều kiện môi trường ảnh hưởng tĩnh điện | 40 – 60% RH | Hygrometer | Liên tục (online) |
Bây giờ mình sẽ đi sâu vào từng hạng mục quan trọng nhất.
Điện trở bề mặt
Điện trở bề mặt (Surface Resistance / Point-to-Point) cho biết khả năng dẫn điện hoặc tiêu tán tĩnh điện của một vật liệu; ví dụ sàn ESD, mặt bàn làm việc, thảm chống tĩnh điện hay áo phòng sạch. Nếu giá trị quá cao, tĩnh điện sẽ “mắc kẹt” trên bề mặt thay vì được thoát đi.
Cách đo: Đặt 2 điện cực (thường là điện cực hình trụ nặng 2,27 kg theo chuẩn ANSI) lên bề mặt cần đo, cách nhau khoảng 25 cm hoặc 1 m tùy tiêu chuẩn áp dụng. Đặt điện áp 10V hoặc 100V và đọc giá trị điện trở trên ohm kế.
Giá trị cần đạt: Theo ANSI/ESD S20.20, bề mặt làm việc cần đạt < 10⁹ Ω. Vật liệu tiêu tán tĩnh điện (dissipative) thường nằm trong khoảng 10⁵ – 10¹¹ Ω, còn vật liệu dẫn điện (conductive) thì < 10⁵ Ω (so sánh giữa dissipative và conductive).
Lưu ý thực tế: Nhiệt độ và độ ẩm ảnh hưởng rất lớn đến kết quả. Lý tưởng nhất là đo ở điều kiện 23°C ± 3°C và ghi nhận độ ẩm tại thời điểm đo. Mình từng thấy nhiều nhà máy đo vào buổi sáng sớm (khi máy lạnh chưa ổn định) cho kết quả khác hẳn so với buổi chiều nên cần thống nhất thời điểm đo.
Điện trở nối đất
Điện trở nối đất (Resistance to Ground) đo khả năng thoát tĩnh điện từ một bề mặt hoặc thiết bị xuống hệ thống đất. Khác với điện trở bề mặt (đo ngang trên mặt phẳng), điện trở nối đất đo theo chiều dọc từ điểm tiếp xúc xuống đất.
Cách phân biệt với Surface Resistance:
| Tiêu chí | Điện trở bề mặt (Surface Resistance) | Điện trở nối đất (Resistance to Ground) |
|---|---|---|
| Hướng đo | Ngang giữa 2 điểm trên cùng bề mặt | Dọc từ bề mặt xuống điểm nối đất |
| Số điện cực | 2 điện cực đặt trên bề mặt | 1 điện cực trên bề mặt + 1 nối đất |
| Mục đích chính | Đánh giá vật liệu có tiêu tán tĩnh điện không | Đánh giá hệ thống nối đất có hoạt động không |
| Tiêu chuẩn | < 10⁹ – 10¹¹ Ω | < 10⁹ Ω (bề mặt), < 3,5 × 10⁷ Ω (áo + giày + người) |
Tần suất: Nên đo hàng ngày trước ca làm việc, đặc biệt với sàn ESD và bàn làm việc. Với áo + giày + người thì tiêu chuẩn yêu cầu điện trở nối đất < 3,5 × 10⁷ Ω.
Mẹo từ thực tế: Kết nối dây tín hiệu online từ thiết bị đo về hệ thống giám sát trung tâm sẽ giúp bạn phát hiện ngay khi có điểm nối đất bị lỏng hoặc đứt, thay vì phải chờ đến lần đo định kỳ tiếp theo.
Điện trở dây đeo tay và giày
Dây đeo cổ tay và giày (Wrist Strap / Foot Strap) là hai “tuyến phòng thủ” trực tiếp nhất trên cơ thể người vận hành. Nếu dây đeo bị đứt ngầm bên trong hoặc giày ESD mất tính năng tiêu tán, người đó sẽ trở thành “quả bom tĩnh điện di động” mà không hề hay biết.
Giá trị chuẩn:
- Dây đeo cổ tay: 0,75 – 10 MΩ
- Giày: 0,75 – 100 MΩ
Phương pháp: Người vận hành đưa tay (hoặc đứng lên bàn đo chân) vào thiết bị kiểm tra chuyên dụng. Kết quả hiển thị ngay trên màn hình LCD với đèn xanh nghĩa là đạt, đèn đỏ là hỏng hoặc ngoài dải cho phép. Toàn bộ quá trình chỉ mất khoảng vài giây.
Tần suất: Mỗi lần ra vào khu vực ESD. Đây là hạng mục đo có tần suất cao nhất trong toàn bộ chương trình kiểm soát tĩnh điện.
Thực tế, Thái Quảng cung cấp thiết bị kiểm tra dây đeo tay và giày ESD như dòng SL-031, cho phép đo nhanh trong 1 giây và tích hợp trực tiếp với cổng xoay. Nghĩa là nếu nhân viên không đạt kiểm tra, cổng sẽ không mở giúp loại bỏ hoàn toàn tình trạng “quên đo” hay “bỏ qua” mà nhiều nhà máy vẫn gặp phải khi dùng phương pháp kiểm tra thủ công.
Điện trở đầu mỏ hàn nối đất
Với các dây chuyền hàn linh kiện, đầu mỏ hàn tiếp xúc trực tiếp với chân linh kiện nhạy cảm. Nếu mỏ hàn không được nối đất đúng cách, điện áp rò trên đầu tip có thể gây hỏng linh kiện ngay trong quá trình hàn.
Giá trị chuẩn: Thông thường < 2 Ω từ đầu tip đến điểm nối đất, tuy nhiên cần tham chiếu thêm thông số kỹ thuật của nhà sản xuất mỏ hàn.
Phương pháp: Dùng ohm kế đo trực tiếp từ đầu mỏ hàn đến điểm nối đất của trạm hàn. Đo khi mỏ hàn đã nguội để tránh sai số do nhiệt.
Tần suất: Hàng tuần đến hàng tháng, hoặc ngay sau khi thay đầu tip mới.
Các hạng mục đo bổ sung
Ngoài các hạng mục chính ở trên, một chương trình ESD đầy đủ còn bao gồm:
– Điện thế cơ thể và bề mặt (Body Voltage / Surface Voltage): Đo bằng phương pháp không tiếp xúc, sử dụng fieldmeter hoặc thiết bị chuyên dụng. Giá trị cần đạt thường < 100V. Hạng mục này đặc biệt hữu ích khi bạn muốn kiểm tra nhanh xem một quy trình cụ thể có sinh ra tĩnh điện bất thường không.
– Thời gian xả điện (Decay Time): Đánh giá tốc độ tiêu tán tĩnh điện của quạt ion hoặc thanh ion. Tiêu chuẩn phổ biến là từ 5.000V xuống còn 100V trong vòng < 0,5 giây; đo bằng Charged Plate Monitor (CPM).
– Cân bằng ion (Ion Balance): Kiểm tra xem quạt ion có đang phát ra lượng ion dương và âm cân bằng hay không. Nếu mất cân bằng (offset voltage > ± 50V), quạt ion không những không khử tĩnh điện mà còn có thể tạo thêm tĩnh điện. Đo bằng CPM hoặc fieldmeter, tần suất hàng tháng.
– Điện trở hệ thống người + giày + sàn (Person / Footwear / Floor System): Thay vì đo riêng lẻ từng thành phần, hạng mục này đo tổng trở của toàn bộ đường thoát tĩnh điện từ cơ thể người, qua giày, xuống sàn. Giá trị cần đạt < 10⁹ Ω. Đây là phép đo “thực chiến” nhất vì nó phản ánh đúng điều kiện vận hành thực tế.
– Độ ẩm (Humidity): Độ ẩm thấp (dưới 30% RH) khiến tĩnh điện tích tụ nhanh hơn và khó tiêu tán hơn. Ngược lại, độ ẩm quá cao lại gây ngưng tụ, ảnh hưởng đến chất lượng sản phẩm. Dải lý tưởng là 40 – 60% RH, giám sát liên tục bằng hygrometer.
Phương pháp và thiết bị đo tĩnh điện
Tùy vào hạng mục đo, có hai nhóm phương pháp chính: đo tiếp xúc và đo không tiếp xúc. Mỗi nhóm có ưu nhược điểm riêng và phù hợp với từng tình huống khác nhau.
Đo tiếp xúc
Đo tiếp xúc (Contact Measurement) yêu cầu điện cực chạm trực tiếp vào bề mặt hoặc vật cần đo. Thường dùng cho các phép đo điện trở bề mặt, nối đất, dây đeo tay, giày, mỏ hàn. Thiết bị phổ biến gồm ohm kế chuyên dụng (megohm meter), bàn kiểm tra tay/giày, điện cực chuẩn ANSI.
Ưu điểm là cho kết quả chính xác, lặp lại tốt. Nhược điểm là cần thao tác thủ công và mất thời gian hơn khi đo nhiều điểm.
Đo không tiếp xúc

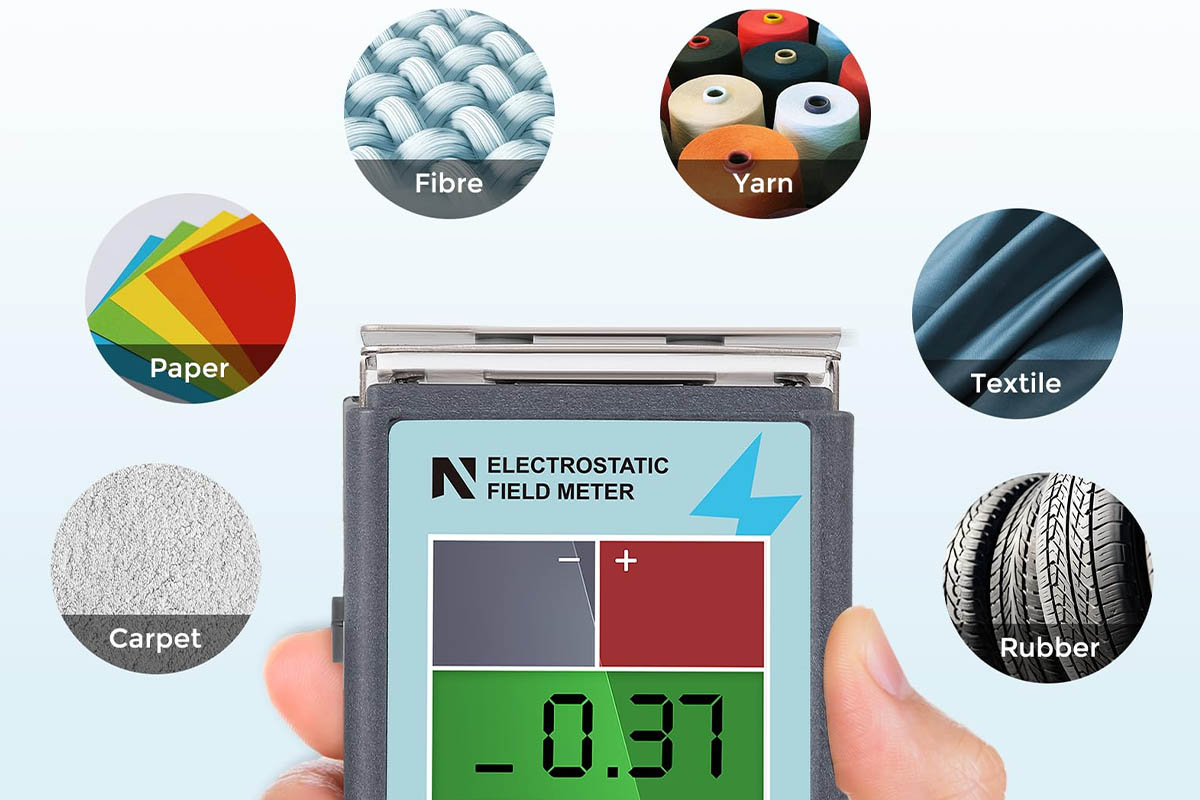

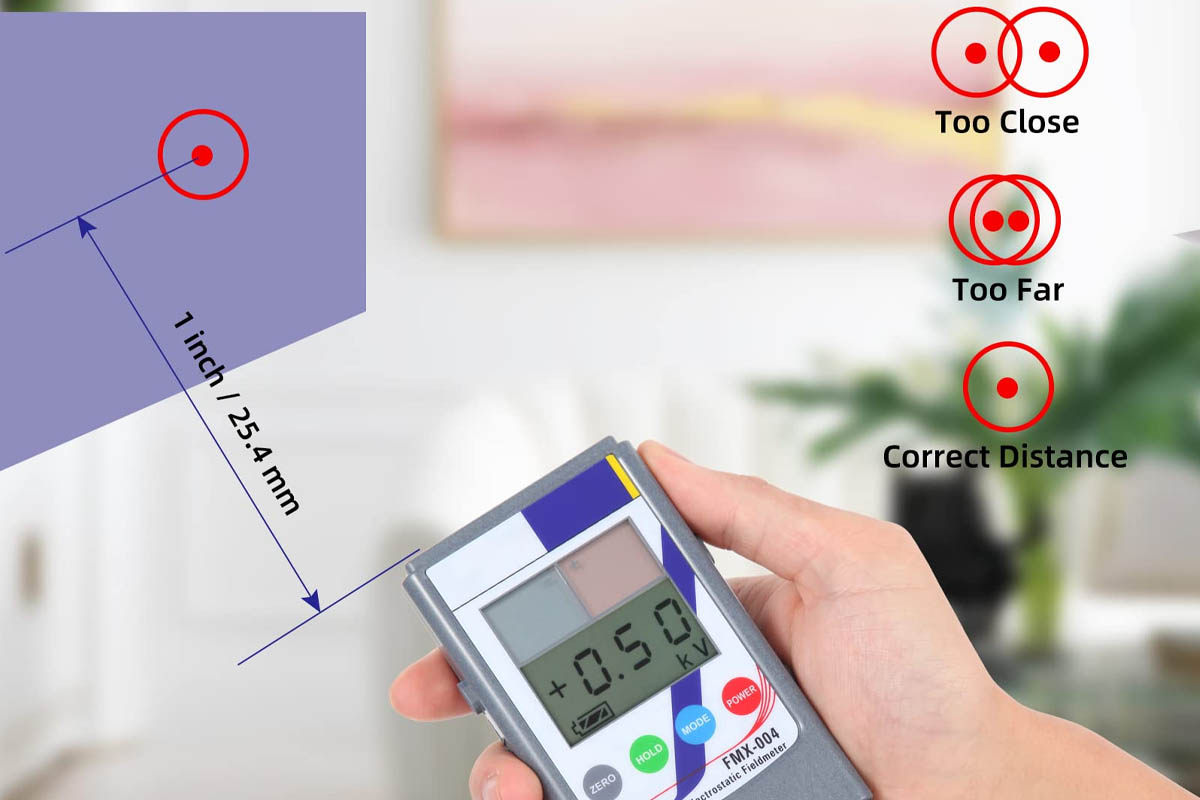

Đo không tiếp xúc (Non-contact Measurement) dùng cho đo điện thế bề mặt, điện thế cơ thể, cân bằng ion. Thiết bị cảm ứng điện trường (fieldmeter) hoặc CPM đặt gần bề mặt cần đo mà không chạm vào. Phương pháp này nhanh, không ảnh hưởng đến đối tượng đo, nhưng độ chính xác phụ thuộc vào khoảng cách và góc đo.
Đo tích hợp tự động hóa
Đây là xu hướng mà nhiều nhà máy lớn đang chuyển sang. Thay vì nhân viên tự đo và ghi sổ, thiết bị đo được kết nối với phần mềm quản lý, ghi dữ liệu tự động, cảnh báo khi vượt ngưỡng.
Có thể kể đến giải pháp mà Thái Quảng đang triển khai: hệ thống kiểm tra dây đeo tay + giày ESD tích hợp cổng xoay và phần mềm ghi dữ liệu. Khi nhân viên quẹt thẻ và kiểm tra ESD tại cổng, kết quả được lưu trữ tự động kèm thông tin nhân viên, thời gian, kết quả đạt/không đạt. Dữ liệu này có thể xuất báo cáo phục vụ kiểm tra hoặc kết nối với hệ thống PLC/MES của nhà máy.
Công thức cơ bản trong đo tĩnh điện
Nguyên lý đo điện trở dựa trên định luật Ohm: R = V / I
Trong đó:
Với các phép đo ESD, điện áp thường được đặt ở mức 10V hoặc 100V, và thiết bị đo sẽ tự tính toán giá trị điện trở dựa trên dòng điện chạy qua.
Lưu ý quan trọng khi đo tĩnh điện
Độ ẩm thấp là kẻ thù thầm lặng
Nhiều nhà máy chỉ tập trung đo điện trở mà quên giám sát độ ẩm. Bạn biết đấy, khi độ ẩm xuống dưới 30% RH, tĩnh điện có thể tăng gấp 5-10 lần so với điều kiện bình thường. Vì vậy, kết quả đo điện trở “đạt” hôm nay không có nghĩa là sẽ đạt vào ngày mai nếu thời tiết thay đổi.
Thiết bị đo cũng cần được hiệu chuẩn
Ohm kế, fieldmeter, CPM,… đều cần được hiệu chuẩn (calibration) định kỳ, thường là hàng năm. Thiết bị chưa hiệu chuẩn hoặc quá hạn hiệu chuẩn sẽ cho kết quả không đáng tin cậy, và đây cũng là điểm mà auditor thường kiểm tra đầu tiên khi đánh giá chương trình ESD.
Theo dõi kết quả đo chứ đừng để “đo cho có”
Một lỗi phổ biến là đo đúng tần suất nhưng không phân tích dữ liệu. Mình khuyên bạn nên thiết lập bảng theo dõi, nếu điện trở bề mặt đang tăng dần qua các lần đo, đó là dấu hiệu vật liệu đang xuống cấp, cần thay thế trước khi vượt ngưỡng.
Thuật ngữ liên quan đến đo tĩnh điện
Nếu bạn mới bắt đầu tìm hiểu về lĩnh vực này, một số thuật ngữ sau sẽ giúp bạn đọc tài liệu kỹ thuật dễ dàng hơn:
| Thuật ngữ | Ý nghĩa |
|---|---|
| Electrostatic Discharge (ESD) | Phóng tĩnh điện là hiện tượng dòng điện phóng đột ngột giữa hai vật có chênh lệch điện thế |
| ESD Protected Area (EPA) | Khu vực được kiểm soát tĩnh điện theo tiêu chuẩn |
| Charged Plate Monitor (CPM) | Thiết bị đo thời gian xả điện và cân bằng ion |
| Dissipative | Vật liệu có điện trở 10⁵ – 10¹¹ Ω, cho phép tĩnh điện tiêu tán từ từ |
| Conductive | Vật liệu có điện trở < 10⁵ Ω, dẫn điện nhanh |
| Insulative | Vật liệu có điện trở > 10¹¹ Ω, không tiêu tán tĩnh điện nên cần tránh sử dụng trong EPA |
| Fieldmeter | Thiết bị đo điện trường/điện thế bề mặt không tiếp xúc |
| Ion Balance | Mức chênh lệch giữa ion dương và ion âm do thiết bị ion hóa tạo ra |
Câu hỏi thường gặp về đo tĩnh điện
Đo tĩnh điện bằng thiết bị gì?
Tùy hạng mục: ohm kế (megohm meter) cho điện trở, fieldmeter cho điện thế bề mặt, CPM cho decay time và ion balance, bàn kiểm tra chuyên dụng cho dây đeo tay/giày. Dải đo phổ biến từ 10³ đến 10¹² Ω.
Kết quả đo vượt chuẩn thì xử lý thế nào?
Cần xác định nguyên nhân ngay: dây đeo tay đứt thì thay mới, sàn ESD xuống cấp thì vệ sinh hoặc thay lớp phủ, quạt ion mất cân bằng thì hiệu chỉnh hoặc thay kim ion. Quan trọng là ghi nhận sự cố và hành động khắc phục vào hồ sơ ESD.
Chi phí đầu tư hệ thống đo tĩnh điện khoảng bao nhiêu?
Tùy quy mô nhà máy, chi phí dao động từ khoảng 10 – 50 triệu VND cho bộ thiết bị đo cơ bản. Với hệ thống tích hợp tự động (cổng xoay + phần mềm), chi phí cao hơn nhưng ROI rất rõ ràng nhờ giảm thiểu sản phẩm lỗi và tiết kiệm nhân lực kiểm tra.
Có thể tích hợp đo tĩnh điện với hệ thống tự động hóa nhà máy không?
Hoàn toàn được. Hiện nay nhiều thiết bị đo ESD hỗ trợ kết nối RS485, TCP/IP hoặc tín hiệu relay để tích hợp với PLC, MES hoặc phần mềm quản lý nhà máy. Thái Quảng là đơn vị có kinh nghiệm tư vấn giải pháp kiểm soát ESD tích hợp tự động hóa cho nhiều nhà máy sản xuất điện tử tại Việt Nam.
Tại sao đo cùng một bề mặt nhưng kết quả khác nhau giữa các lần?
Nguyên nhân phổ biến nhất là thay đổi độ ẩm và nhiệt độ. Ngoài ra, lực ấn điện cực không đều, bề mặt bẩn hoặc thiết bị chưa hiệu chuẩn cũng gây sai lệch. Mình khuyên bạn nên ghi nhận điều kiện môi trường (nhiệt độ, độ ẩm) mỗi lần đo để so sánh chính xác hơn.
Nhà máy chưa có chứng nhận ESD thì có cần đo tĩnh điện không?
Có. Ngay cả khi chưa hướng đến chứng nhận ANSI/ESD S20.20, việc đo tĩnh điện vẫn giúp bạn giảm tỷ lệ hỏng sản phẩm, bảo vệ linh kiện nhạy cảm và cải thiện chất lượng tổng thể. Nhiều nhà máy bắt đầu từ việc đo cơ bản (dây đeo tay, giày, sàn) rồi mở rộng dần.
Bao lâu cần hiệu chuẩn thiết bị đo một lần?
Thông thường là 12 tháng/lần. Tuy nhiên, nếu thiết bị bị va đập, sử dụng trong môi trường khắc nghiệt hoặc cho kết quả bất thường, cần hiệu chuẩn lại ngay. Giấy chứng nhận hiệu chuẩn (calibration certificate) cần được lưu giữ trong hồ sơ ESD.
Đo tĩnh điện có khó không? Nhân viên cần đào tạo gì?
Thao tác đo không quá phức tạp, nhưng cần đào tạo để nhân viên hiểu đúng quy trình: cách đặt điện cực, điều kiện đo, cách đọc kết quả và xử lý khi vượt ngưỡng. Một buổi đào tạo 2-4 giờ kết hợp thực hành thường là đủ cho nhân viên vận hành.
