Lõi gia nhiệt là bộ phận tạo ra hoặc truyền nhiệt trong thiết bị gia nhiệt, thường biến điện năng thành nhiệt năng. Tùy công nghệ, lõi gia nhiệt có thể là dây hoặc thanh điện trở, lõi ceramic, cartridge heater, đèn gia nhiệt hoặc cuộn cảm ứng tạo nhiệt bằng trường điện từ.
Nếu bạn đang đọc tài liệu kỹ thuật hoặc cần thay linh kiện cho máy khò nhiệt, máy hàn thiếc, bạn sẽ thấy thuật ngữ này được dùng khá linh hoạt. Trong bài, mình sẽ giải thích rõ khái niệm, cấu tạo, cách phân biệt từng loại, cách chọn và những lưu ý an toàn để bạn dùng đúng ngay từ đầu.
Lõi gia nhiệt là gì?
Lõi gia nhiệt (heating core) là bộ phận trực tiếp tạo ra nhiệt, hoặc truyền năng lượng nhiệt đến vật liệu cần gia nhiệt trong một thiết bị.
Với loại điện trở, dòng điện đi qua vật liệu có điện trở và sinh nhiệt theo hiệu ứng Joule: Q = I²Rt. Còn với loại cảm ứng, cuộn dây đồng tạo ra trường điện từ xoay chiều. Trường này sinh dòng điện xoáy trong vật dẫn, và chính phôi hoặc vật liệu cần gia nhiệt sẽ nóng lên.
Thực tế thì “lõi gia nhiệt” không phải lúc nào cũng chỉ một linh kiện tiêu chuẩn duy nhất. Tùy thiết bị, người ta có thể dùng cụm từ này (hoặc heating core) để chỉ heating element, heating cartridge, lõi ceramic hay cả cụm phát nhiệt bên trong máy. Bởi vậy, khi tra cứu hay đặt mua, bạn nên xác định rõ lõi đó thuộc loại nào và nằm ở đâu trong thiết bị.
Cấu tạo cơ bản của lõi gia nhiệt

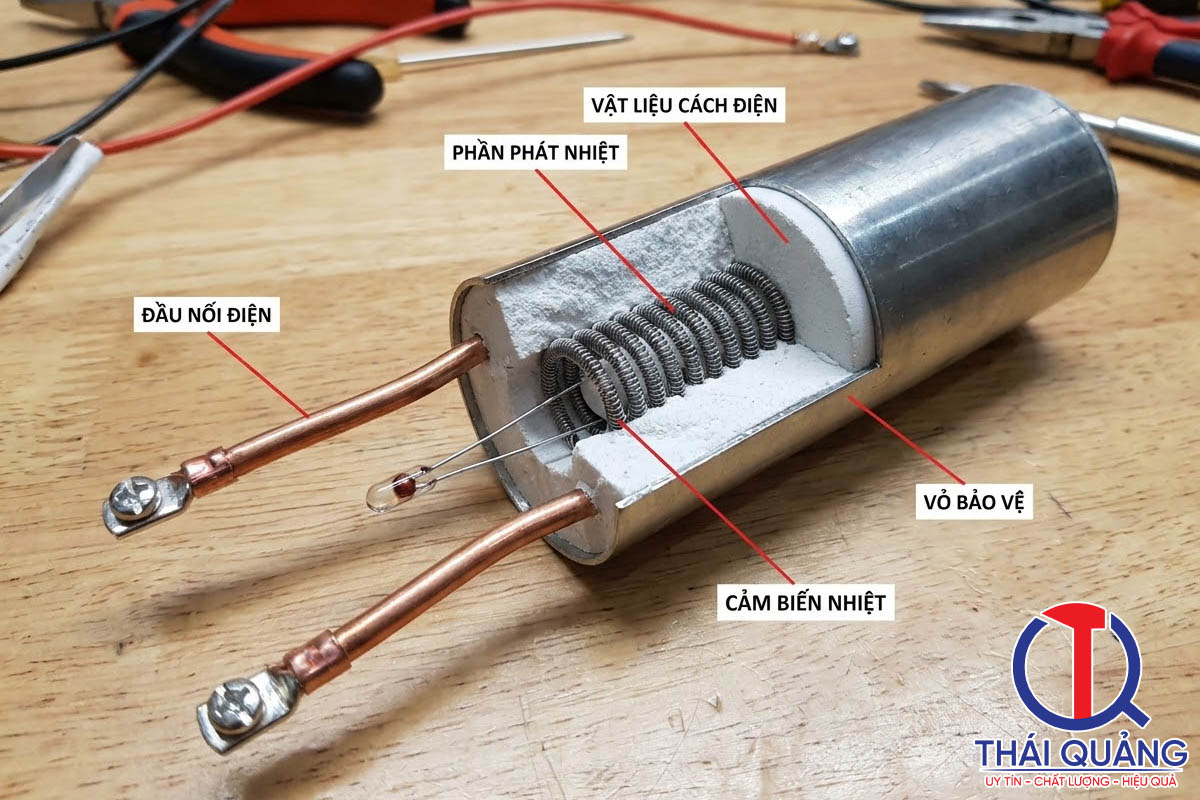

Một lõi gia nhiệt thường gồm phần phát nhiệt, vật liệu cách điện, vỏ bảo vệ, đầu nối điện và (nếu có) cảm biến nhiệt.
Cụ thể hơn, từng bộ phận đảm nhiệm vai trò riêng:
| Bộ phận | Vai trò | Vật liệu thường gặp |
|---|---|---|
| Phần phát nhiệt | Tạo nhiệt khi có dòng điện hoặc từ trường | Dây điện trở, thanh điện trở, cuộn dây cảm ứng, vật liệu dẫn điện |
| Vật liệu cách điện | Ngăn dòng điện rò ra vỏ, chịu nhiệt | Ceramic, mica, sứ, lớp cách điện chịu nhiệt |
| Vỏ bảo vệ | Che chắn cơ học, chống oxy hóa | Inox, thép chịu nhiệt, hợp kim chống oxy hóa |
| Đầu nối điện | Kết nối với nguồn | Dây dẫn, chân cắm, terminal, đầu nối chuyên dụng |
| Cảm biến nhiệt | Đo và kiểm soát nhiệt độ | Thermocouple, RTD hoặc cảm biến tích hợp |
Riêng với cuộn cảm ứng công suất cao, cuộn dây thường dùng ống đồng rỗng và có thể cần làm mát bằng nước để tránh tự quá nhiệt.
Những loại lõi gia nhiệt phổ biến
Năm nhóm phổ biến nhất gồm lõi điện trở, lõi ceramic, cartridge heater, lõi dạng đèn (bức xạ hồng ngoại) và cuộn cảm ứng. Mỗi loại có nguyên lý và phạm vi ứng dụng khác nhau.
Lõi gia nhiệt điện trở
Lõi điện trở dùng dây hoặc vật liệu có điện trở cao để chuyển điện năng thành nhiệt năng. Vật liệu thường gặp là nichrome, hợp kim sắt-crôm-nhôm, ceramic và một số vật liệu composite. Nhà sản xuất có thể thiết kế dạng dây quấn, thanh, vòng, dải phẳng hoặc cartridge.
Ưu điểm lớn nhất là cấu tạo đơn giản, dễ điều khiển và phù hợp với rất nhiều thiết bị. Ngược lại, loại này tiếp xúc trực tiếp với môi trường nhiệt nên dễ suy giảm nếu bị quá nhiệt hoặc oxy hóa.
Lõi ceramic
Lõi ceramic là dạng dây điện trở được đặt trong thân ceramic để cách điện và chịu nhiệt. Nhờ vậy, loại này hợp với thiết bị cần nhiệt độ cao, độ ổn định tốt và khả năng cách điện đáng tin cậy.
Bạn thường thấy lõi ceramic trong máy khò nhiệt, bộ gia nhiệt khí, lò nhỏ và thiết bị xử lý nhiệt. Có một lưu ý nhỏ: ceramic khá giòn nên rất dễ nứt hoặc vỡ nếu va đập. Khi thay thế, hãy kiểm tra kỹ kích thước, công suất, điện áp và kiểu chân kết nối.
Lõi cartridge heater
Cartridge heater là thanh gia nhiệt hình trụ, bên trong thường gồm dây điện trở, vật liệu cách điện và vỏ kim loại. Loại này hay được lắp vào khuôn, block kim loại, đầu phun, máy đóng gói hoặc thiết bị tự động hóa.
Điểm mấu chốt là độ khít khi lắp. Cartridge truyền nhiệt tốt khi nằm khít trong lỗ gia nhiệt. Nếu lắp lỏng, điện trở nhiệt tăng, lõi sẽ nóng cục bộ và tuổi thọ giảm rõ rệt. Cho nên bạn cần chọn đúng đường kính, chiều dài, công suất và vị trí cảm biến.
Lõi gia nhiệt dạng đèn hoặc bức xạ
Loại này phát nhiệt bằng bức xạ hồng ngoại, thay vì chỉ truyền nhiệt qua tiếp xúc. Ứng dụng thường thấy là sấy, gia nhiệt bề mặt, co màng, xử lý sơn và một số công đoạn điện tử.
Tốc độ đáp ứng của lõi bức xạ khá nhanh, nhưng độ đồng đều lại phụ thuộc khoảng cách và góc chiếu. Mặt khác, bạn cần che chắn hợp lý để hạn chế nguy cơ bỏng, cháy và phát xạ không kiểm soát.
Cuộn cảm ứng
Cuộn cảm ứng không nhất thiết nóng lên để truyền nhiệt. Nó tạo trường điện từ để làm nóng vật dẫn nằm bên trong hoặc gần cuộn dây. Dòng điện xoáy trong phôi tạo tổn hao điện trở và sinh nhiệt ngay tại phôi.
Nhờ vậy, cảm ứng có thể gia nhiệt nhanh, tập trung và không cần tiếp xúc trực tiếp. Tuy nhiên, hiệu quả phụ thuộc vào tần số, vật liệu phôi, hình dạng cuộn dây, khoảng cách và hệ thống làm mát. Công nghệ này thường dùng để nung, tôi cao tần, hàn cảm ứng, nấu chảy và gia nhiệt kim loại.
Bảng so sánh nhanh các loại lõi gia nhiệt
| Loại lõi | Nguyên lý | Cách truyền nhiệt | Ưu điểm | Lưu ý | Ứng dụng thường gặp |
|---|---|---|---|---|---|
| Điện trở | Hiệu ứng Joule | Dẫn nhiệt, đối lưu | Đơn giản, dễ điều khiển | Dễ xuống cấp nếu quá nhiệt, oxy hóa | Máy khò, máy hàn, lò |
| Ceramic | Điện trở đặt trong thân ceramic | Dẫn nhiệt, đối lưu | Cách điện tốt, chịu nhiệt cao | Dễ nứt vỡ khi va đập | Máy khò, bộ gia nhiệt khí |
| Cartridge | Điện trở trong vỏ kim loại hình trụ | Dẫn nhiệt qua tiếp xúc | Gia nhiệt khuôn, block hiệu quả | Phải lắp khít, đúng kích thước | Khuôn, đầu phun, máy đóng gói |
| Đèn / bức xạ | Phát hồng ngoại | Bức xạ | Đáp ứng nhanh | Phụ thuộc khoảng cách, góc chiếu | Sấy, co màng, xử lý sơn |
| Cuộn cảm ứng | Dòng điện xoáy trong phôi | Sinh nhiệt trực tiếp trong vật dẫn | Nhanh, tập trung, không tiếp xúc | Cần nguồn cao tần, làm mát | Tôi cao tần, hàn cảm ứng, nung kim loại |
Nguyên lý hoạt động của lõi gia nhiệt
Lõi gia nhiệt hoạt động theo hai nguyên lý chính: điện trở (dòng điện làm nóng vật liệu có điện trở) và cảm ứng điện từ (từ trường làm nóng vật dẫn bằng dòng điện xoáy).
Gia nhiệt bằng điện trở
Khi dòng điện chạy qua vật liệu có điện trở, năng lượng điện chuyển thành nhiệt. Công suất nhiệt có thể tính gần đúng bằng P = UI = I²R = U²/R.
Trong thiết bị, bộ điều khiển thường đóng/ngắt qua relay, SSR hoặc điều chỉnh công suất bằng mạch điện tử. Bên cạnh đó, cảm biến nhiệt giúp giữ nhiệt độ ở mức cài đặt và hạn chế quá nhiệt. Một điểm bạn nên nhớ là điện trở thay đổi theo nhiệt độ, nên cần tính đến điều kiện làm việc thực tế chứ không chỉ thông số trên giấy.
Gia nhiệt bằng cảm ứng điện từ
Dòng điện xoay chiều chạy qua cuộn dây tạo ra từ trường biến thiên. Từ trường này cảm ứng dòng điện xoáy trong vật liệu dẫn điện, và điện trở của vật liệu biến dòng xoáy thành nhiệt ngay trong phôi.
Vì vậy, công nghệ này gia nhiệt được không tiếp xúc và tập trung vào đúng vùng cần xử lý. Ngoài ra, trong một số cấu hình lò cảm ứng kiểu lõi, người ta dùng lõi sắt hoặc mạch từ, khi đó tải đóng vai trò như cuộn thứ cấp của máy biến áp.

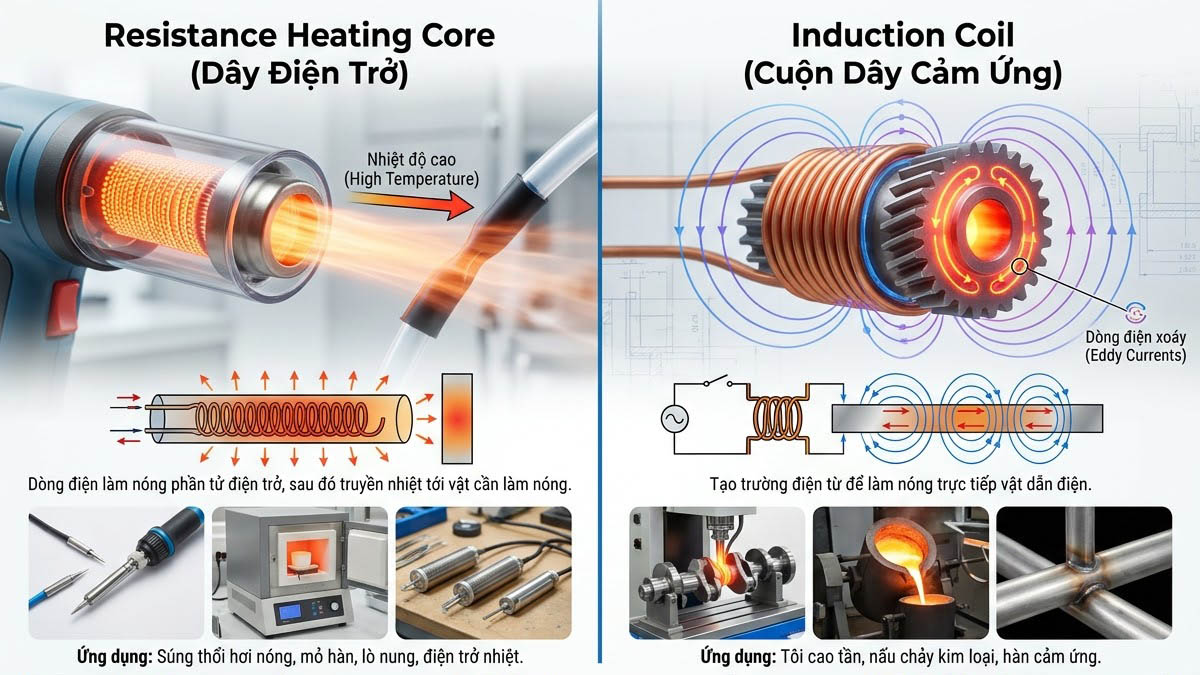

Phân biệt lõi điện trở và cuộn cảm ứng
Lõi điện trở tự phát nhiệt rồi truyền nhiệt cho vật cần gia nhiệt, còn cuộn cảm ứng tạo trường điện từ để làm nóng trực tiếp vật dẫn điện. Cho nên hai loại này khác nhau cả về nguyên lý lẫn cách dùng.
| Tiêu chí | Lõi điện trở | Cuộn cảm ứng |
|---|---|---|
| Cách tạo nhiệt | Dòng điện làm nóng phần tử có điện trở | Trường điện từ tạo dòng điện xoáy trong phôi |
| Tiếp xúc với vật cần gia nhiệt | Thường có | Có thể không tiếp xúc |
| Vật liệu phù hợp | Khí, chất rắn, chất lỏng tùy thiết kế | Chủ yếu vật liệu dẫn điện, đặc biệt là kim loại |
| Tốc độ đáp ứng | Trung bình đến nhanh | Nhanh tại vùng gia nhiệt |
| Kiểm soát vùng nhiệt | Phụ thuộc hình dạng lõi và cách truyền nhiệt | Tập trung tốt vào vùng cần xử lý |
| Yêu cầu kỹ thuật | Cách điện, chịu nhiệt, tản nhiệt | Bộ nguồn cao tần, thiết kế cuộn dây, làm mát |
| Ứng dụng | Máy khò, máy hàn, lò, cartridge heater | Tôi cao tần, nung kim loại, hàn cảm ứng |

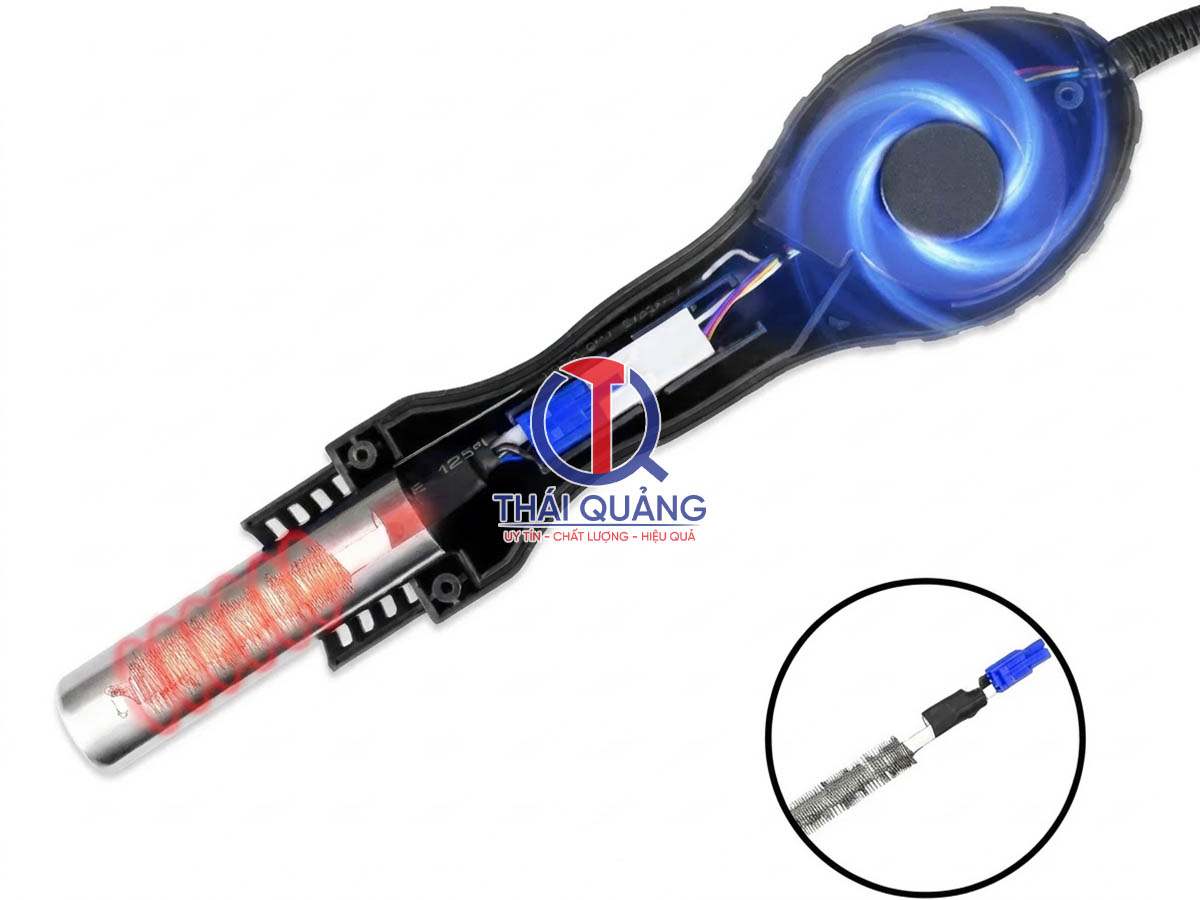

Lõi gia nhiệt trong máy khò nhiệt và máy hàn thiếc
Trong máy khò nhiệt và máy hàn thiếc, lõi gia nhiệt thường là loại điện trở (hoặc ceramic), có nhiệm vụ làm nóng luồng khí hoặc mũi hàn đến nhiệt độ cài đặt.
Với máy khò nhiệt thì lõi điện trở kết hợp quạt để đưa không khí qua vùng nóng. Công suất lõi và lưu lượng khí quyết định nhiệt độ đầu ra cũng như tốc độ gia nhiệt. Ví như khi bạn tăng lưu lượng khí quá lớn mà công suất lõi không đổi, nhiệt độ đầu ra sẽ giảm và máy trông như “nóng yếu”.

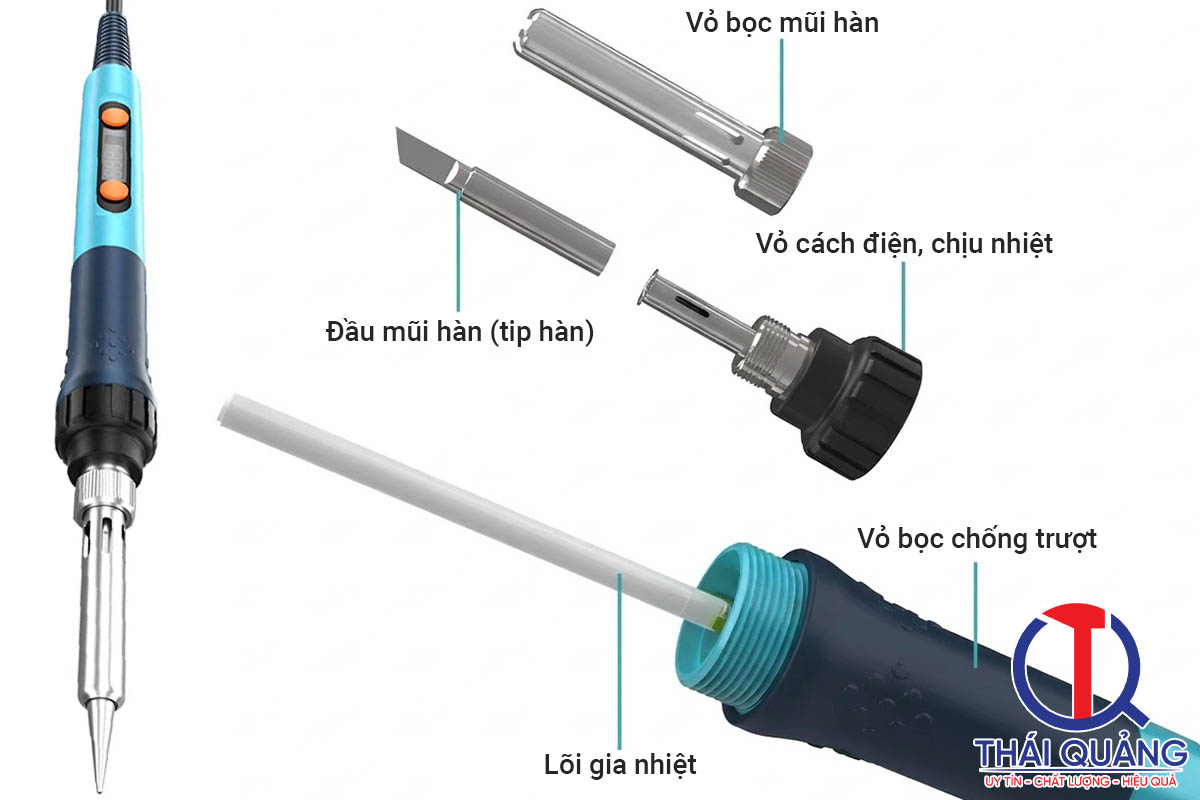

Với máy hàn thiếc thì đầu gia nhiệt hoặc lõi ceramic truyền nhiệt đến mũi hàn. Một số thiết kế tích hợp cảm biến để giữ nhiệt ổn định và rút ngắn thời gian hồi nhiệt. Khi cần thay lõi, bạn hãy đối chiếu điện áp, công suất, kích thước, kiểu đầu nối và cấu trúc quạt (với máy khò).
Tại Thái Quảng, mình thường gặp trường hợp khách hàng trong ngành điện tử và sản xuất mua lõi thay thế chỉ dựa vào hình dáng bên ngoài. Kết quả là lõi lắp vừa nhưng sai công suất hoặc sai điện áp, dẫn đến máy chạy không ổn định. Vì thế, việc đối chiếu thông số máy trước khi chọn linh kiện luôn quan trọng hơn là chọn theo cảm giác. Nếu bạn đang dùng máy hàn thiếc hoặc máy khò nhiệt các hãng và chưa chắc về loại lõi, bạn có thể gửi model máy để đội ngũ Thái Quảng hỗ trợ kiểm tra.
Cách chọn lõi gia nhiệt phù hợp
Để chọn đúng lõi gia nhiệt, bạn cần xác định vật liệu cần gia nhiệt, điện áp, công suất, dải nhiệt độ, kích thước lắp đặt và điều kiện môi trường làm việc.
Cụ thể, bạn có thể đi theo thứ tự sau:
| Bước | Điều cần xác định | Gợi ý kiểm tra |
|---|---|---|
| 1 | Vật liệu cần gia nhiệt | Kim loại, nhựa, khí, chất lỏng hay linh kiện điện tử |
| 2 | Điện áp và công suất | Đối chiếu nhãn máy, thông số định mức của thiết bị |
| 3 | Dải nhiệt độ, tốc độ gia nhiệt | Mức nhiệt tối đa, thời gian hồi nhiệt, độ ổn định |
| 4 | Kích thước lắp đặt | Đường kính, chiều dài, khoảng cách chân, kiểu ren hoặc mặt bích |
| 5 | Vật liệu vỏ, cách điện | Môi trường ẩm, hóa chất, bụi hoặc phòng sạch |
| 6 | Riêng cuộn cảm ứng | Tần số, công suất nguồn, vật liệu phôi, hình dạng cuộn dây, phương án làm mát |
Đặc biệt trong môi trường phòng sạch hoặc sản xuất điện tử, bạn nên ưu tiên loại hạn chế phát sinh bụi, mảnh vỡ ceramic và chất ô nhiễm.
Các lỗi thường gặp và dấu hiệu lõi gia nhiệt bị hỏng
Dấu hiệu hỏng thường gặp là lõi không nóng, nóng yếu, nóng không đều, nhiệt tăng mất kiểm soát hoặc có mùi khét, đổi màu, nứt ceramic.
| Hiện tượng | Nguyên nhân có thể |
|---|---|
| Lõi không nóng | Đứt dây điện trở, mất nguồn, hỏng relay/SSR hoặc lỗi mạch điều khiển |
| Nóng yếu | Điện áp thấp, công suất không đúng, tiếp xúc nhiệt kém hoặc lưu lượng khí quá lớn |
| Nóng không đều | Lõi biến dạng, quạt yếu, cuộn dây sai hình dạng hoặc phôi đặt lệch |
| Nhiệt tăng mất kiểm soát | Hỏng cảm biến, bộ điều khiển hoặc mạch bảo vệ quá nhiệt |
| Mùi khét, đổi màu, nứt ceramic | Quá nhiệt, hư hỏng cách điện, va đập cơ học |
Nếu gặp mùi khét, đổi màu hoặc ceramic bị nứt, bạn hãy ngắt nguồn và kiểm tra trước khi tiếp tục vận hành. Ngoài ra, đừng vội thay lõi có công suất cao hơn khi chưa kiểm tra dây dẫn, bộ điều khiển và khả năng tản nhiệt, vì lỗi có khi nằm ở chỗ khác chứ không phải ở lõi.
An toàn khi sử dụng lõi gia nhiệt
Nguyên tắc an toàn quan trọng nhất là ngắt nguồn hoàn toàn trước khi tháo lắp hoặc đo kiểm, và không chạm vào lõi ngay sau khi tắt máy vì nhiệt dư vẫn có thể gây bỏng.
Bên cạnh đó, bạn cần bảo đảm dây dẫn, đầu nối và lớp cách điện chịu được dòng điện lẫn nhiệt độ làm việc. Hãy duy trì khoảng cách an toàn với vật liệu dễ cháy và kiểm tra thông gió khu vực làm việc.
Với cuộn cảm ứng, bạn cần kiểm soát điện từ trường, làm mát cuộn dây và bảo vệ thiết bị khỏi quá dòng. Còn trong môi trường sản xuất sạch, hãy chọn thiết bị hạn chế bụi, mảnh vỡ ceramic và chất ô nhiễm.
Cách bảo trì lõi gia nhiệt để kéo dài tuổi thọ
Bạn có thể kéo dài tuổi thọ lõi gia nhiệt bằng cách vệ sinh định kỳ, kiểm tra điện trở cách điện và đầu nối, không vận hành khi thiếu luồng khí hoặc tản nhiệt, đồng thời hiệu chuẩn cảm biến khi nhiệt độ sai lệch.
Cụ thể hơn, bạn nên chú ý các điểm sau:
- Vệ sinh bụi, flux, dầu mỡ và cặn bám trên vùng gia nhiệt.
- Kiểm tra điện trở cách điện, dòng tiêu thụ và tình trạng đầu nối định kỳ.
- Không vận hành lõi điện trở khi thiếu luồng khí hoặc thiếu vật liệu tản nhiệt theo thiết kế.
- Kiểm tra cảm biến nhiệt và hiệu chuẩn bộ điều khiển khi nhiệt độ hiển thị sai lệch.
- Với cuộn cảm ứng làm mát bằng nước, kiểm tra lưu lượng, rò rỉ và chất lượng nước.
- Lưu hồ sơ thời gian sử dụng và điều kiện vận hành để chủ động thay thế trước khi hỏng đột xuất.
Đặc biệt, thói quen ghi lại thời gian sử dụng sẽ giúp xưởng của bạn chủ động hơn, tránh dừng chuyền bất ngờ vì một chiếc lõi hỏng.
Câu hỏi thường gặp về lõi gia nhiệt
Lõi gia nhiệt có phải là điện trở không?
Không hoàn toàn. Điện trở là một dạng lõi gia nhiệt phổ biến, nhưng ngoài ra còn có lõi ceramic, cartridge, đèn hồng ngoại và cuộn cảm ứng. Bạn cần dựa vào cấu tạo thực tế của thiết bị để xác định đúng loại.
Lõi gia nhiệt có giống cuộn cảm ứng không?
Không giống nhau về nguyên lý. Lõi điện trở tự phát nhiệt khi có dòng điện chạy qua, còn cuộn cảm ứng tạo trường điện từ để làm nóng vật dẫn hoặc phôi. Tuy nhiên, một số tài liệu có thể gọi chung cả hai là heating element hoặc heating core, nên bạn cần xem ngữ cảnh kỹ thuật.
Có thể thay lõi gia nhiệt công suất lớn hơn không?
Không nên tự ý thay. Công suất lớn hơn có thể gây quá dòng, quá nhiệt, cháy dây dẫn hoặc hỏng bộ điều khiển. Bạn chỉ nên thay khi nguồn điện, mạch điều khiển, quạt, cảm biến và kết cấu thiết bị đều đáp ứng được.
Khi nào nên dùng lõi điện trở, khi nào dùng cảm ứng?
Hãy chọn điện trở khi cần gia nhiệt khí, bề mặt, khuôn hoặc thiết bị nhỏ với chi phí hợp lý. Còn cảm ứng phù hợp khi cần gia nhiệt nhanh, tập trung và không tiếp xúc cho vật liệu dẫn điện. Cuối cùng, quyết định nên dựa trên vật liệu, sản lượng, nhiệt độ, độ chính xác và yêu cầu an toàn.
Lõi ceramic có bền hơn lõi điện trở thông thường không?
Lõi ceramic chịu nhiệt và cách điện tốt, nhưng giòn nên dễ nứt vỡ khi va đập. Vì vậy, độ bền thực tế phụ thuộc nhiều vào cách lắp đặt và điều kiện sử dụng.
Hy vọng bài viết trên đã giúp bạn hiểu rõ lõi gia nhiệt là gì. Đây là bộ phận trung tâm tạo hoặc truyền nhiệt trong thiết bị gia nhiệt, với hai nhóm quan trọng là lõi điện trở và cuộn cảm ứng. Điện trở phù hợp với nhiều thiết bị như máy khò nhiệt, máy hàn thiếc, lò và cartridge heater. Cảm ứng lại phù hợp để gia nhiệt kim loại nhanh, tập trung và không tiếp xúc.
Khi lựa chọn, bạn hãy kiểm tra nguyên lý, công suất, điện áp, nhiệt độ, kích thước lắp đặt và yêu cầu môi trường để tránh mua sai hoặc dùng sai.
Nếu bạn cần tư vấn chọn máy hàn thiếc, máy khò nhiệt hoặc giải pháp thiết bị phụ trợ cho dây chuyền sản xuất, hãy liên hệ Thái Quảng qua hotline trên website thaiquang.com.vn. Đội ngũ Thái Quảng sẵn sàng đồng hành cùng bạn, từ khử tĩnh điện, chống tĩnh điện, phòng sạch đến các thiết bị tự động hóa công nghiệp.
