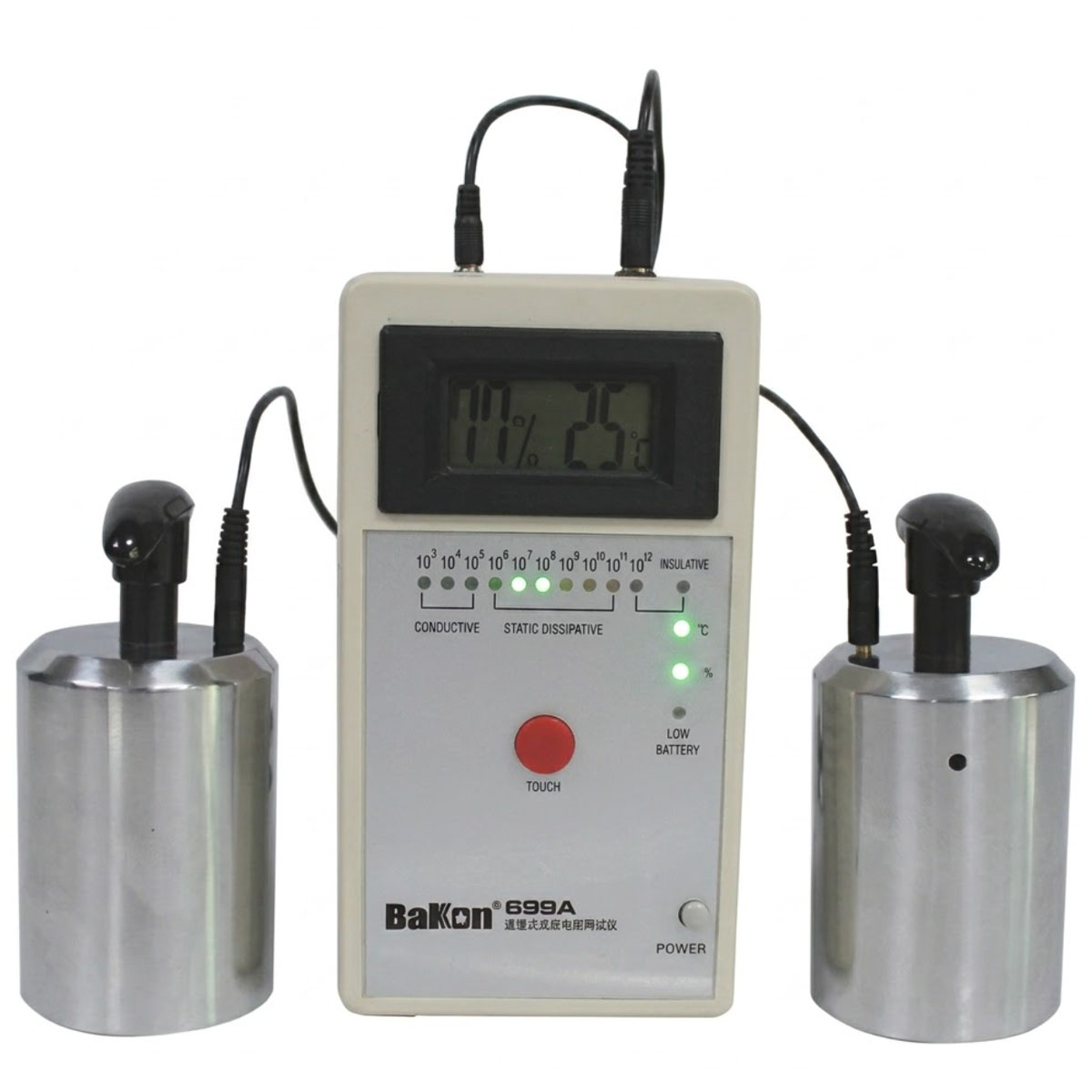

Máy đo điện trở 2 quả nặng BK699A Bakon

Máy đo điện trở quả nặng Bakon BK699A là thiết bị đo điện trở bề mặt (surface resistance tester) kiểu quả nặng, được thiết kế để kiểm tra khả năng chống tĩnh điện của vật liệu như sàn, bàn thao tác, thảm và các bề mặt phủ ESD theo chuẩn ASTM D-257. Với dải đo từ 10³ đến 10¹² Ω, tích hợp thêm chức năng đo nhiệt độ và độ ẩm môi trường, BK699A giúp kỹ sư ESD và QC đánh giá nhanh vật liệu có đạt yêu cầu chống tĩnh điện hay không, chỉ với thao tác đặt hai quả nặng lên bề mặt và nhấn nút đo.

Bài viết này tổng hợp đầy đủ thông số kỹ thuật, hướng dẫn sử dụng, cách đánh giá kết quả và kinh nghiệm triển khai thực tế từ đội ngũ Thái Quảng, đơn vị được Bakon ủy quyền phân phối và hỗ trợ kỹ thuật chính thức tại Việt Nam.

Tổng quan về máy BK699A Bakon

BK699A là máy đo điện trở bề mặt kiểu quả nặng (heavy hammer type surface resistance tester) thuộc dòng thiết bị ESD của Bakon. Máy được dùng để đo điện trở của các sản phẩm và vật liệu chống tĩnh điện, từ đó xác định khả năng phân tán hoặc dẫn tĩnh điện của bề mặt cần kiểm tra.

Điểm khác biệt so với các máy đo điện trở bề mặt cầm tay thông thường là BK699A sử dụng hai điện cực dạng quả nặng, mỗi chiếc nặng 2,5 ± 0,2 kg. Trọng lượng này tạo ra áp lực tiếp xúc ổn định và đồng đều lên bề mặt đo, giúp kết quả đo chính xác và có thể lặp lại, đặc biệt quan trọng khi đo sàn epoxy ESD, thảm cao su ESD hoặc các bề mặt phủ có độ cứng thay đổi.

Máy tuân theo phương pháp thử chuẩn ASTM D-257, phù hợp cho kiểm tra ESD trong nhà máy điện tử, EMS, phòng sạch và các khu vực EPA (ESD Protected Area). Ngoài đo điện trở, BK699A còn tích hợp chức năng đo nhiệt độ (0–100 °C) và độ ẩm (0–100 %RH) môi trường ngay trên cùng một thiết bị, giúp người đo ghi nhận đầy đủ điều kiện môi trường tại thời điểm đo mà không cần thêm thiết bị rời.

Thái Quảng là đơn vị được Shenzhen Bakon Electronic Technology Co., Ltd. ủy quyền phân phối, bán hàng và hỗ trợ kỹ thuật toàn bộ dòng sản phẩm Bakon trên lãnh thổ Việt Nam theo Giấy ủy quyền số BK202601013. Nhờ vậy, khách hàng mua BK699A qua Thái Quảng được hỗ trợ tư vấn kỹ thuật, đào tạo sử dụng và tích hợp vào giải pháp ESD tổng thể cho nhà máy.

Thông số kỹ thuật chi tiết BK699A

Bảng thông số dưới đây tổng hợp đầy đủ các thông số kỹ thuật của BK699A, kèm ghi chú về ý nghĩa thực tế để bạn dễ đối chiếu với yêu cầu ứng dụng.

Thông số	Giá trị	Ý nghĩa / Ứng dụng thực tế
Model	BK699A	Máy đo điện trở bề mặt kiểu quả nặng
Điện áp hoạt động	DC 9V	Dùng pin 9V thông dụng, không cần adapter, giảm nhiễu khi đo
Thời lượng pin	40 giờ (liên tục)	Đủ cho nhiều ca đo liên tiếp, giảm tần suất thay pin
Độ chính xác hiển thị	3½ digit, sai số ±1%	Đủ độ tin cậy cho kiểm tra ESD trong sản xuất
Kích thước thân máy	100 × 40 × 170 mm	Gọn, dễ cầm tay, thuận tiện di chuyển giữa các khu vực
Dải đo điện trở	10³ Ω đến 10¹² Ω	Bao phủ toàn bộ vùng conductive, static dissipative và insulative
Trọng lượng thân máy	350 g	Nhẹ, dễ mang theo khi kiểm tra nhiều điểm
Trọng lượng quả nặng	2,5 ± 0,2 kg/chiếc	Đáp ứng yêu cầu tải trọng điện cực theo chuẩn đo sàn/bề mặt ESD
Dải đo nhiệt độ	0 °C đến 100 °C	Phù hợp đa số môi trường công nghiệp và phòng sạch tại Việt Nam
Dải đo độ ẩm	0 đến 100 %RH	Ghi nhận điều kiện môi trường khi đo, hỗ trợ báo cáo ESD đầy đủ

Một điểm đáng chú ý là dải đo điện trở từ 10³ đến 10¹² Ω bao phủ toàn bộ ba vùng phân loại vật liệu ESD, từ dẫn điện (conductive) đến phân tán tĩnh điện (static dissipative) và cách điện (insulative). Nhờ vậy, một thiết bị BK699A có thể dùng để kiểm tra hầu hết các loại vật liệu ESD phổ biến trong nhà máy mà không cần đổi thiết bị.

Các tính năng chính của BK699A cho kỹ sư ESD và phòng sạch

Đo điện trở bề mặt bằng quả nặng theo chuẩn ASTM D-257

Phương pháp đo bằng quả nặng là điểm khác biệt cốt lõi của BK699A so với các máy đo điện trở bề mặt cầm tay thông thường. Khi đặt hai điện cực quả nặng (mỗi chiếc 2,5 kg) lên bề mặt cần đo, áp lực tiếp xúc được chuẩn hóa, cho kết quả ổn định và có thể so sánh giữa các lần đo khác nhau. Đây là yêu cầu quan trọng khi đo sàn epoxy ESD, thảm cao su ESD hoặc bề mặt phủ ESD trên bàn thao tác, vì áp lực tiếp xúc không đồng đều sẽ gây sai lệch đáng kể.

Quy trình đo tương thích với ASTM D-257, giúp dữ liệu đo dễ tích hợp vào SOP kiểm soát ESD của nhà máy và đáp ứng yêu cầu audit theo các tiêu chuẩn như ANSI/ESD S20.20 hoặc IEC 61340. Ngoài ra, BK699A cũng phù hợp để đánh giá lão hóa vật liệu ESD theo thời gian, ví dụ so sánh giá trị điện trở trước và sau vệ sinh, hoặc sau 6 đến 12 tháng sử dụng, để quyết định có cần phủ lại sơn ESD hay thay thảm hay không.

Trong các dự án triển khai EPA tại nhà máy, Thái Quảng thường đưa BK699A vào bộ kit ESD cùng với dây đeo tay, thảm, sàn và ionizer, giúp doanh nghiệp mới thiết lập khu vực EPA có đủ công cụ kiểm soát và nghiệm thu ngay từ đầu.

Hiển thị kỹ thuật số, tích hợp đo nhiệt độ và độ ẩm

BK699A hiển thị đồng thời ba thông số trên màn hình số: giá trị điện trở bề mặt, nhiệt độ môi trường (°C) và độ ẩm tương đối (%RH). Tính năng này thực sự hữu ích trong thực tế vì điện trở của vật liệu ESD có thể thay đổi đáng kể khi độ ẩm biến thiên, đôi khi lên đến 1 đến 2 bậc thập phân khi RH thay đổi mạnh. Nếu không ghi nhận RH tại thời điểm đo, dữ liệu sẽ khó so sánh giữa các lần kiểm tra khác nhau.

Nhờ tích hợp cả ba chức năng trong một thiết bị, QC hoặc ESD coordinator có thể đi kiểm tra nhiều khu vực mà không cần mang thêm máy đo nhiệt ẩm rời. Kết quả đo cũng đầy đủ hơn để lập báo cáo ESD, phục vụ audit khách hàng hoặc audit nội bộ ISO/ESD.

Cảnh báo pin yếu và độ chính xác hiển thị

Khi điện áp pin xuống dưới 5V, đèn LWBATTERY trên máy sẽ nhấp nháy để cảnh báo. Đây là tính năng quan trọng vì pin yếu có thể gây sai số đo mà người dùng không nhận ra nếu không có cảnh báo rõ ràng. Thái Quảng thường khuyến nghị nhà máy dự phòng pin 9V trong tủ dụng cụ ESD và thay định kỳ theo kế hoạch bảo trì, thay vì chờ đến khi máy báo lỗi.

Thời lượng pin 40 giờ liên tục giúp giảm tần suất bảo trì, phù hợp với môi trường sản xuất cần đo thường xuyên. Nguồn DC 9V dễ thay thế tại bất kỳ cửa hàng điện tử nào, không phụ thuộc vào adapter hay nguồn điện lưới, giảm nguy cơ nhiễu điện từ khi đo.

Hướng dẫn sử dụng BK699A để kiểm soát ESD đúng cách

Chuẩn bị trước khi đo

Trước khi bắt đầu đo, bạn cần kiểm tra pin còn đủ điện áp (không có cảnh báo LWBATTERY trên màn hình). Bề mặt cần đo phải khô và sạch, không có bụi bẩn, dầu mỡ hoặc tạp chất vì các yếu tố này ảnh hưởng trực tiếp đến tiếp xúc điện cực và làm sai lệch kết quả.

Bước tiếp theo là ghi nhận nhiệt độ và độ ẩm phòng ngay trên màn hình BK699A. Nên đảm bảo điều kiện môi trường nằm trong khoảng quy định của nhà máy, thường là 22 đến 26 °C và 40 đến 60 %RH, trước khi tiến hành đo chính thức. Ngoài ra, cần lên sơ đồ các vị trí đo đại diện thay vì chỉ đo một điểm duy nhất. Trong các dự án Thái Quảng triển khai, chúng tôi thường quy định số điểm đo tối thiểu trên mỗi mét vuông sàn và số bàn thao tác cần kiểm tra trên mỗi dây chuyền để tiêu chuẩn hóa dữ liệu.

Các bước đo điện trở bề mặt bằng quả nặng

Bảng dưới đây tóm tắt quy trình đo chuẩn với BK699A, phù hợp để xây dựng SOP kiểm soát ESD tại nhà máy.

Bước	Mô tả	Lưu ý quan trọng	Người phụ trách
1	Kiểm tra pin và màn hình khởi động	Không đo nếu đèn LWBATTERY đang nhấp nháy	QC / ESD coordinator
2	Vệ sinh và để khô bề mặt cần đo	Dùng khăn sạch, không dùng hóa chất ẩm	Operator / QC
3	Ghi nhận nhiệt độ và độ ẩm môi trường	Nên trong khoảng 22–26 °C, 40–60 %RH	QC
4	Đặt hai quả nặng lên bề mặt, cách nhau khoảng cách chuẩn (thường 0,61 m cho đo sàn)	Đảm bảo tiếp xúc phẳng, không nghiêng	QC / ESD coordinator
5	Nhấn nút đo màu đỏ, giữ trong thời gian quy định	Đọc giá trị khi màn hình ổn định	QC
6	Ghi lại: vị trí đo, giá trị R, nhiệt độ, độ ẩm, thời gian	Dùng biểu mẫu kiểm soát ESD của nhà máy	QC / ESD coordinator
7	Đối chiếu kết quả với dải điện trở yêu cầu	Xem bảng phân loại dải điện trở bên dưới	QC / ESD coordinator

Đánh giá kết quả theo tiêu chuẩn ESD

Sau khi có giá trị điện trở, bước tiếp theo là đối chiếu với dải phân loại vật liệu ESD. Bảng dưới đây tóm tắt ba vùng phân loại phổ biến để bạn tham khảo nhanh.

Dải điện trở	Phân loại vật liệu	Đánh giá thực tế
10³ đến 10⁵ Ω	Conductive (dẫn điện)	Dẫn tốt, nhưng với sàn/bàn cần cân nhắc nguy cơ phóng điện quá nhanh gây hư linh kiện
10⁵ đến 10⁹ Ω	Static dissipative (phân tán tĩnh điện)	Vùng khuyến nghị cho hầu hết vật liệu ESD: sàn, bàn, thảm
10⁹ đến 10¹² Ω	Insulative (cách điện)	Bề mặt có xu hướng tích tụ tĩnh điện, cần xem xét vệ sinh, xử lý lại hoặc thay vật liệu

Cần lưu ý rằng các giá trị giới hạn cụ thể nên tuân theo tiêu chuẩn nội bộ của nhà máy hoặc yêu cầu khách hàng, ví dụ theo ANSI/ESD S20.20, IEC/EN 61340 hoặc quy định riêng của OEM. Thái Quảng có thể hỗ trợ xây dựng tiêu chí pass/fail cho từng loại vật liệu nếu nhà máy chưa có guideline rõ ràng.

Ứng dụng thực tế của BK699A trong nhà máy và phòng sạch

Kiểm soát sàn, thảm và bàn thao tác ESD

Ứng dụng phổ biến nhất của BK699A là kiểm tra định kỳ các bề mặt ESD trong khu vực sản xuất. Sàn epoxy ESD, sàn vinyl ESD và thảm cao su ESD cần được đo điện trở định kỳ để xác nhận vẫn nằm trong dải điện trở yêu cầu sau quá trình sử dụng, vệ sinh và chịu tải trọng. Tương tự, bàn thao tác, rack và giá kệ ESD cũng cần kiểm tra bề mặt để đảm bảo an toàn cho linh kiện nhạy tĩnh điện đặt lên.

Kết quả đo từ BK699A giúp ra quyết định bảo trì cụ thể: vệ sinh lại bề mặt, phủ thêm sơn ESD, hay thay thảm khi vật liệu đã lão hóa vượt ngưỡng cho phép. Trong các dự án Thái Quảng triển khai, BK699A thường được dùng kết hợp với đồng hồ đo cổ tay và giày ESD, máy đo điện trường để có bức tranh toàn diện về tình trạng kiểm soát tĩnh điện của toàn khu vực.

Đặc biệt hữu ích trong các đợt audit khách hàng hoặc audit nội bộ ISO/ESD, khi nhà máy cần chứng minh hệ thống kiểm soát tĩnh điện hoạt động hiệu quả bằng dữ liệu đo thực tế có ghi nhận đầy đủ điều kiện môi trường.

Ứng dụng trong phòng sạch và khu vực EPA

Trong phòng sạch điện tử và phòng lắp ráp module, BK699A được dùng để xác minh rằng toàn bộ bề mặt tiếp xúc với sản phẩm đều đạt tiêu chuẩn ESD-safe. Thực tế thì sau mỗi lần vệ sinh bằng hóa chất, lớp phủ ESD trên bàn thao tác hoặc xe đẩy có thể bị ảnh hưởng, và BK699A giúp xác nhận nhanh bề mặt vẫn còn hiệu quả trước khi đưa vào sử dụng lại.

Thái Quảng thường tư vấn sử dụng BK699A để nghiệm thu vật liệu sàn và bàn ngay sau khi thi công EPA, đảm bảo toàn bộ bề mặt đạt yêu cầu trước khi đưa dây chuyền vào hoạt động. Kết hợp với ionizer, dây đeo tay ESD và hộp đựng ESD, BK699A trở thành một phần trong giải pháp kiểm soát tĩnh điện toàn diện mà Thái Quảng cung cấp cho nhà máy điện tử, EMS, sản xuất linh kiện ô tô và thiết bị y tế.

So sánh BK699A với các thiết bị đo điện trở Bakon khác

Khi nào nên chọn BK699A, khi nào dùng BK485?

Câu hỏi này khá phổ biến khi khách hàng lần đầu tìm hiểu thiết bị đo điện trở bề mặt. Bảng dưới đây tóm tắt sự khác biệt về ứng dụng giữa BK699A và BK485 để bạn chọn đúng model theo nhu cầu thực tế.

Tiêu chí so sánh	BK699A (quả nặng)	BK485 (cầm tay)
Kiểu đo	Điện cực quả nặng 2,5 kg/chiếc	Điện cực cầm tay
Chuẩn đo	ASTM D-257	Đo bề mặt thông thường
Dải đo điện trở	10³ đến 10¹² Ω	10³ đến 10¹² Ω
Phù hợp nhất cho	Sàn, thảm, bàn lớn, bề mặt phủ cần áp lực tiếp xúc chuẩn hóa	Vật liệu nhỏ, bề mặt hạn chế không đặt được quả nặng
Đo nhiệt độ / độ ẩm	Có tích hợp	Không tích hợp
Độ ổn định kết quả	Cao hơn nhờ áp lực tiếp xúc chuẩn hóa	Phụ thuộc vào lực tay người đo
Đối tượng khách hàng	ESD coordinator, QA cần báo cáo theo chuẩn, nhà máy mass production	Kiểm tra nhanh, xưởng vừa và nhỏ, bổ sung cho BK699A

Thực tế thì hai thiết bị này không thay thế nhau hoàn toàn mà bổ sung cho nhau. Với nhà máy mass production hoặc những nơi có yêu cầu audit nghiêm ngặt, Thái Quảng thường đề xuất trang bị cả BK699A lẫn BK485. Còn với xưởng vừa và nhỏ mới bắt đầu xây dựng hệ thống ESD, có thể bắt đầu với BK485 rồi nâng cấp thêm BK699A khi mở rộng quy mô hoặc khi có yêu cầu audit theo chuẩn ASTM.

Lưu ý kỹ thuật và kinh nghiệm thực tế khi dùng BK699A

Những lỗi đo thường gặp và cách tránh

Lỗi phổ biến nhất là đo trên bề mặt chưa được vệ sinh hoặc còn ẩm, khiến giá trị điện trở bị sai lệch đáng kể so với thực tế. Bề mặt cần được lau sạch và để khô hoàn toàn trước khi đặt quả nặng.

Lỗi thứ hai là chỉ đo một điểm duy nhất trên sàn hoặc bàn, dễ bỏ sót các vùng lỗi cục bộ. Nên lên sơ đồ điểm đo với số lượng điểm đủ đại diện cho toàn bộ bề mặt cần kiểm tra. Bên cạnh đó, không ghi nhận nhiệt độ và độ ẩm tại thời điểm đo là lỗi khiến dữ liệu khó so sánh giữa các lần kiểm tra, đặc biệt khi cần truy vết nguyên nhân kết quả bất thường.

Thái Quảng thường đào tạo operator và QC cách nhận biết dữ liệu bất thường, ví dụ khi giá trị R nhảy nhiều bậc thập phân so với lịch sử đo, để phân biệt lỗi thiết bị với lỗi vật liệu thực sự.

Bảo trì, hiệu chuẩn và vòng đời thiết bị

BK699A nên được hiệu chuẩn định kỳ, thường là một năm một lần, theo yêu cầu của hệ thống chất lượng ISO, IATF hoặc quy định nội bộ nhà máy. Máy và quả nặng nên được bảo quản trong vali hoặc túi đựng chuyên dụng để tránh va đập và bụi bẩn.

Tránh lưu trữ thiết bị trong môi trường có độ ẩm quá cao hoặc tiếp xúc với hơi hóa chất ăn mòn trong thời gian dài. Trước mỗi đợt đo hàng loạt, có thể dùng tấm chuẩn điện trở (resistance standard) để kiểm tra nhanh độ tin cậy của máy trước khi đo chính thức.

Với khách hàng lớn, Thái Quảng thường hỗ trợ nhắc lịch hiệu chuẩn và bảo trì định kỳ, giúp thiết bị luôn sẵn sàng và hạn chế downtime khi có đợt audit bất ngờ.

Câu hỏi thường gặp về máy đo điện trở quả nặng BK699A

BK699A đo được loại vật liệu nào?

BK699A phù hợp để đo điện trở bề mặt của sàn epoxy ESD, sàn vinyl ESD, thảm cao su ESD, bàn thao tác, bề mặt phủ ESD, giá kệ và các vật liệu phẳng có diện tích đủ để đặt hai quả nặng.

Tại sao phải dùng quả nặng thay vì đầu đo cầm tay?

Quả nặng tạo áp lực tiếp xúc chuẩn hóa (2,5 kg/chiếc), giúp kết quả đo ổn định và có thể lặp lại giữa các lần đo khác nhau. Đầu đo cầm tay phụ thuộc vào lực tay người đo, dễ gây sai lệch khi đo sàn hoặc bề mặt lớn.

BK699A có đo được điện trở thể tích (volume resistance) không?

BK699A được thiết kế chủ yếu để đo điện trở bề mặt (surface resistance). Để đo điện trở thể tích, cần có cấu hình điện cực khác theo ASTM D-257.

Cần bao lâu để đo một điểm bằng BK699A?

Thao tác đo rất nhanh: đặt quả nặng, nhấn nút đỏ và đọc kết quả chỉ mất khoảng 10 đến 30 giây mỗi điểm, tùy theo thời gian ổn định của màn hình.

Khoảng cách giữa hai quả nặng khi đo sàn là bao nhiêu?

Theo nhiều guideline ESD phổ biến, khoảng cách giữa hai điện cực khi đo sàn thường là 0,61 m (khoảng 2 feet). Tuy nhiên, nên tham chiếu tiêu chuẩn nội bộ hoặc yêu cầu khách hàng để xác định khoảng cách chính xác.

BK699A có cần hiệu chuẩn không? Bao lâu một lần?

Có. Nên hiệu chuẩn định kỳ một năm một lần hoặc theo yêu cầu của hệ thống chất lượng nhà máy (ISO, IATF…). Thái Quảng có thể hỗ trợ tư vấn về dịch vụ hiệu chuẩn theo yêu cầu.

Giá trị điện trở bao nhiêu là đạt chuẩn ESD cho sàn?

Theo ANSI/ESD S20.20 và nhiều tiêu chuẩn ESD phổ biến, sàn ESD thường yêu cầu điện trở trong khoảng 10⁵ đến 10⁹ Ω (vùng static dissipative). Tuy nhiên, giới hạn cụ thể phụ thuộc vào tiêu chuẩn nội bộ nhà máy và yêu cầu của khách hàng.

Có thể dùng BK699A để kiểm tra dây đeo tay ESD hoặc giày ESD không?

Không. BK699A được thiết kế để đo bề mặt phẳng bằng quả nặng. Để kiểm tra dây đeo tay và giày ESD, cần dùng thiết bị chuyên dụng như máy đo cổ tay và giày ESD (wrist strap and footwear tester).

Pin BK699A dùng loại gì? Mua ở đâu?

BK699A dùng pin DC 9V thông dụng, có thể mua tại hầu hết cửa hàng điện tử. Thời lượng pin khoảng 40 giờ liên tục.

Thái Quảng có hỗ trợ kỹ thuật sau khi mua BK699A không?

Có. Thái Quảng là đơn vị được Bakon ủy quyền chính thức tại Việt Nam, cung cấp hỗ trợ kỹ thuật, đào tạo sử dụng và tư vấn tích hợp BK699A vào giải pháp ESD tổng thể cho nhà máy. Bạn có thể liên hệ trực tiếp qua website thaiquang.com.vn để được tư vấn cụ thể.

Hy vọng nội dung trên đã giúp bạn có cái nhìn đầy đủ về máy đo điện trở quả nặng Bakon BK699A, từ thông số kỹ thuật, cách sử dụng đúng chuẩn ASTM D-257, đến ứng dụng thực tế trong kiểm soát ESD tại nhà máy và phòng sạch.

BK699A phù hợp nhất cho các nhà máy điện tử, EMS, phòng sạch và khu vực EPA cần kiểm tra định kỳ sàn, thảm và bàn thao tác ESD với dữ liệu đo đáng tin cậy, có thể dùng cho báo cáo và audit. Dải đo rộng 10³ đến 10¹² Ω, tích hợp đo nhiệt độ và độ ẩm, cùng cảnh báo pin yếu giúp thiết bị này đáp ứng tốt nhu cầu kiểm soát ESD trong môi trường sản xuất thực tế tại Việt Nam.
