Thiết bị cảnh báo U100-B UNESD (Bakon) là bộ báo động thông minh không dây được thiết kế chuyên biệt cho hệ thống giám sát ESD IoT, giúp phát hiện và cảnh báo kịp thời các bất thường của thiết bị khử tĩnh điện, cảm biến ESD và môi trường trong khu vực sản xuất hoặc phòng sạch. Với khả năng điều khiển từ xa, báo động kết hợp âm thanh và đèn LED ba màu, kết nối không dây linh hoạt cùng thiết kế nhỏ gọn dễ lắp đặt, U100-B là lựa chọn phù hợp cho các nhà máy điện tử, SMT, EMS và phòng sạch đang muốn số hóa và tập trung hóa cảnh báo ESD. Thái Quảng hiện là đơn vị được Bakon/UNESD ủy quyền chính thức phân phối và hỗ trợ kỹ thuật tại Việt Nam, sẵn sàng tư vấn và triển khai trọn bộ giải pháp IoT ESD đồng bộ cho doanh nghiệp của bạn.

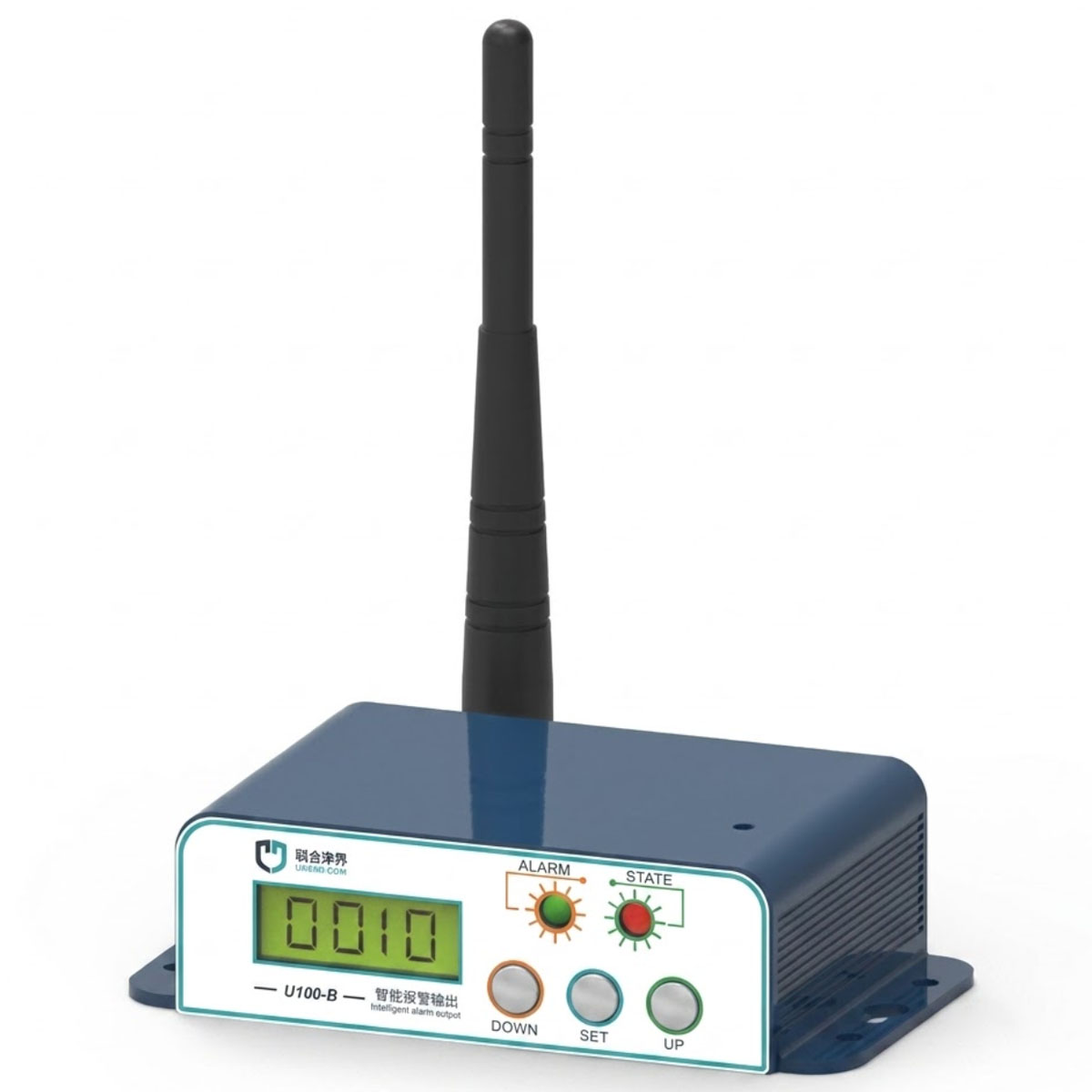

Tổng quan về thiết bị cảnh báo U100-B UNESD (Bakon)
U100-B là bộ báo động thông minh không dây thuộc hệ sinh thái UNESD/Bakon, đóng vai trò hiển thị và cảnh báo trạng thái bất thường của các thiết bị trong hệ thống giám sát ESD IoT, chẳng hạn như thanh ionizer, bộ giám sát vòng tay ESD, cảm biến môi trường và các điểm kiểm soát tĩnh điện khác.
Về cách hoạt động, U100-B nhận tín hiệu từ bộ điều khiển hoặc thiết bị giám sát trong hệ thống, sau đó phát âm thanh và hiển thị màu đèn tương ứng với từng trạng thái: xanh lá khi bình thường, cam khi standby và đỏ khi có bất thường. Nhờ vậy, người vận hành không cần nhìn vào màn hình hay phần mềm mà vẫn nắm được tình trạng ESD của toàn khu vực chỉ qua một cái nhìn.
Bên cạnh đó, U100-B hỗ trợ cấu hình cho một hoặc nhiều khu vực giám sát trong cùng hệ IoT ESD, giúp gom cảnh báo từ nhiều điểm về một thiết bị dễ quan sát. Thiết kế nhỏ gọn, trọng lượng nhẹ chỉ khoảng 0,13 kg, cho phép lắp linh hoạt trên tường, trụ, giá đỡ hoặc ngay đầu line sản xuất.
Trong thực tế triển khai tại các nhà máy điện tử, Thái Quảng thường bố trí U100-B tại khu vực sản xuất chính và phòng điều hành, để cả đội vận hành lẫn kỹ thuật đều có thể phản ứng nhanh ngay khi có lỗi ESD hoặc môi trường vượt ngưỡng cho phép.
Ứng dụng U100-B trong hệ thống IoT ESD và phòng sạch
Ứng dụng trong nhà máy điện tử, SMT và EMS
U100-B phù hợp nhất với các môi trường sản xuất có mật độ linh kiện nhạy tĩnh điện cao, nơi mà một sự cố ESD nhỏ cũng có thể gây hư hỏng hàng loạt mà không để lại dấu hiệu rõ ràng ngay lập tức.
Khi các điểm giám sát ESD như vòng tay, bàn thao tác, ionizer hay cảm biến độ ẩm phát hiện thông số vượt ngưỡng, U100-B lập tức chuyển sang đèn đỏ và kêu còi để nhắc nhở người vận hành xử lý. Nhờ cơ chế cảnh báo tức thời này, doanh nghiệp có thể giảm đáng kể tỷ lệ hư hỏng linh kiện, giảm chi phí RMA và hạn chế các lỗi “khó giải thích” do ESD gây ra.
U100-B đặc biệt phù hợp cho các line SMT, lắp ráp điện thoại, máy tính, thiết bị viễn thông và bo mạch điện tử. Thiết bị này có thể kết hợp với các sản phẩm UNESD khác như U101 (theo dõi nhiệt độ và độ ẩm) hay thanh khử tĩnh điện U1801 để tạo thành hệ thống IoT ESD hoàn chỉnh và đồng bộ.
Thái Quảng thường tư vấn bố trí U100-B tại vị trí dễ quan sát như đầu line hoặc khu vực tổ trưởng, để bất kỳ ai trong ca sản xuất cũng có thể nhận biết ngay trạng thái ESD hiện tại mà không cần tra cứu thêm.
Ứng dụng trong phòng sạch, phòng lab và khu vực R&D
Trong môi trường phòng sạch và phòng lab, kiểm soát ESD đòi hỏi độ chính xác cao và tính liên tục, vì bất kỳ gián đoạn nào cũng có thể ảnh hưởng đến chất lượng sản phẩm hoặc kết quả thử nghiệm.
U100-B giúp cảnh báo ngay khi độ ẩm, ion balance hay điện thế bề mặt vượt giới hạn cho phép, thay thế hoàn toàn việc kiểm tra thủ công vốn tốn thời gian và dễ bỏ sót. Bởi vậy, các phòng lab và R&D có thể duy trì tính tuân thủ tiêu chuẩn ESD/IEC/ANSI một cách ổn định hơn, đồng thời đáp ứng tốt hơn các yêu cầu audit từ khách hàng quốc tế.
Thiết bị đặc biệt hữu ích tại khu vực test board, burn-in và đo lường, nơi hư hỏng do ESD thường khó phát hiện bằng mắt thường nhưng chi phí lỗi lại rất lớn. Khi triển khai dự án cho khách hàng FDI, Thái Quảng thường tích hợp U100-B vào hệ thống SCADA hoặc IoT tổng, để đội ngũ QA và IE có thể theo dõi tập trung trên một dashboard duy nhất.
Tính năng chính của U100-B Intelligent Alarm
Điều khiển từ xa và tích hợp hệ thống
U100-B hỗ trợ điều khiển từ xa, cho phép cấu hình, bật/tắt hoặc reset cảnh báo trực tiếp từ bộ điều khiển trung tâm trong hệ IoT ESD UNESD mà không cần thao tác trực tiếp trên thiết bị.
Nhờ khả năng gán nhiều điểm giám sát (multi-area) về cùng một U100-B, doanh nghiệp có thể gom cảnh báo từ nhiều vùng hoặc nhiều thiết bị về một điểm hiển thị dễ quan sát. Ngoài ra, U100-B còn dễ dàng tích hợp với hệ thống giám sát trung tâm, dashboard IoT và có thể mở rộng thêm thiết bị cảnh báo phụ khi cần.
Tính năng này đặc biệt phù hợp cho các nhà máy đang trong lộ trình chuyển đổi số hoặc xây dựng Smart Factory, khi nhu cầu tập trung hóa dữ liệu và cảnh báo ESD ngày càng trở nên quan trọng. Trong thực tế, Thái Quảng thường cấu hình U100-B theo logic “theo khu vực hoặc theo line”, để khi có báo động, đội vận hành biết ngay khu vực nào cần ưu tiên xử lý trước.
Báo động âm thanh, đèn LED và kết nối thiết bị cảnh báo bổ sung
U100-B sử dụng còi kết hợp đèn LED ba màu để phân biệt rõ ràng từng trạng thái hoạt động, giúp người vận hành nhận biết tình huống ngay lập tức mà không cần đọc màn hình hay tra cứu thêm.
| Màu đèn | Trạng thái | Ý nghĩa | Hành động đề xuất |
|---|---|---|---|
| Xanh lá | Normal (Bình thường) | Tất cả thiết bị ESD hoạt động đúng ngưỡng | Tiếp tục sản xuất bình thường |
| Cam | Standby (Chờ/Cảnh báo sớm) | Thiết bị đang ở trạng thái chờ hoặc có dấu hiệu bất thường nhẹ | Kiểm tra nhanh thiết bị liên quan |
| Đỏ | Anomalous (Bất thường) | Phát hiện lỗi ESD hoặc môi trường vượt ngưỡng | Dừng thao tác ESD nhạy cảm, báo kỹ thuật xử lý ngay |

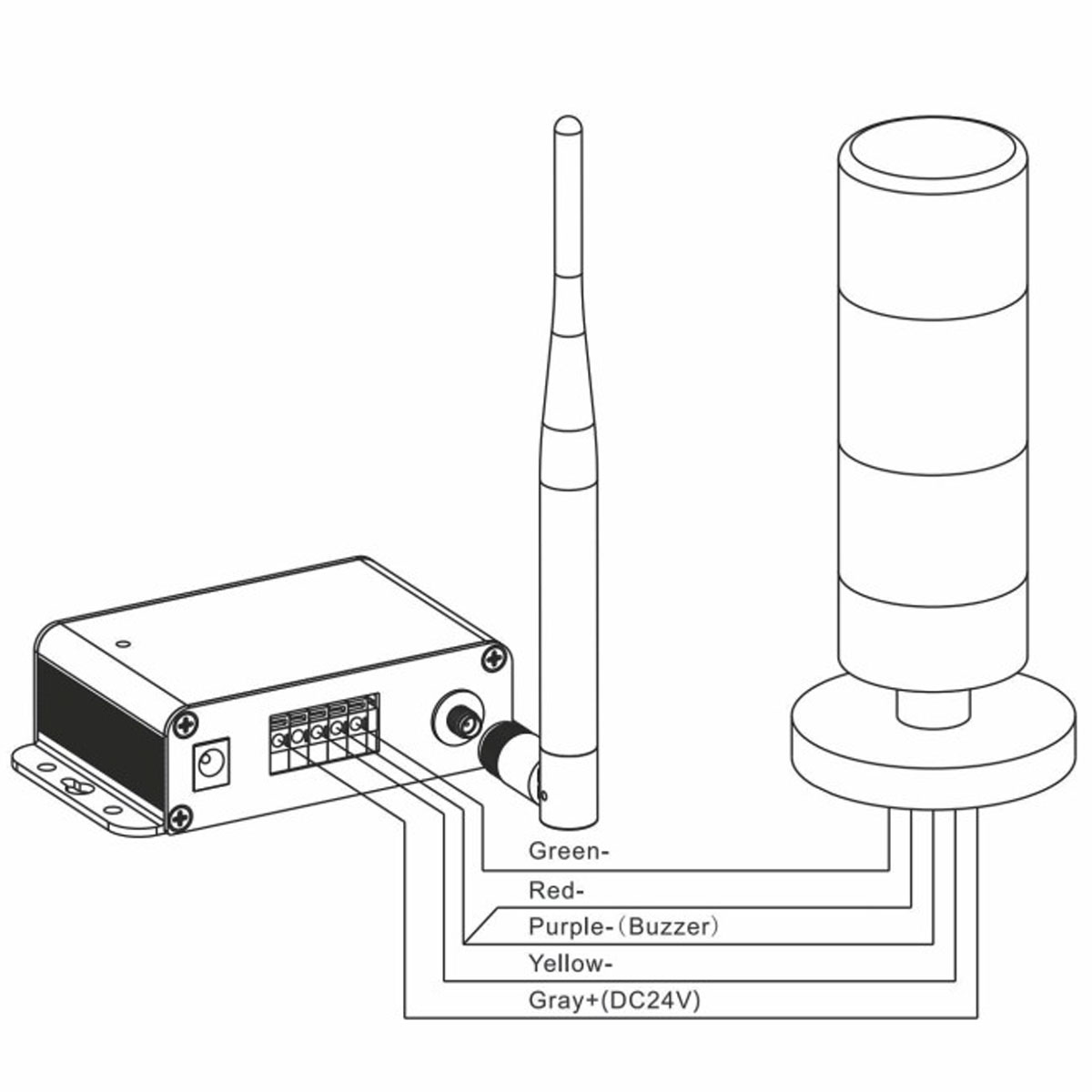

Bên cạnh đó, U100-B còn có thể kết nối thêm các thiết bị cảnh báo phụ như loa, beacon hay tháp đèn stack light để tăng khả năng nhận biết ở những khu vực có tiếng ồn lớn hoặc nhiều máy móc. Thái Quảng thường tư vấn lắp thêm cột đèn stack light gắn kèm U100-B tại các line SMT có môi trường ồn ào, nhằm đảm bảo cảnh báo không bị bỏ sót trong bất kỳ điều kiện nào.
Kết nối không dây và phạm vi hoạt động
U100-B hoạt động hoàn toàn không dây với công suất phát nhỏ hơn 100 mW, được tối ưu để sử dụng trong môi trường sản xuất có nhiều thiết bị điện tử nhạy cảm. Khoảng cách làm việc tối đa đạt khoảng 30 m trong điều kiện chuẩn, không có quá nhiều vật cản kim loại dày.
Nhờ kết nối không dây, doanh nghiệp không cần đi dây tín hiệu phức tạp, đồng thời dễ dàng mở rộng thêm điểm cảnh báo khi tăng line sản xuất mà không phải thi công lại hạ tầng. Mô hình này rất phù hợp với kiến trúc IoT ESD đa node, nơi nhiều thiết bị giám sát cần giao tiếp linh hoạt với nhau.
Khi thiết kế layout cho khách hàng, Thái Quảng thường khảo sát thực tế về vật cản và kết cấu nhà xưởng trước khi xác định vị trí đặt U100-B, nhằm đảm bảo vùng phủ sóng ổn định và không bị gián đoạn trong quá trình vận hành.
Thông số kỹ thuật chi tiết U100-B
Bảng thông số dưới đây tổng hợp đầy đủ các thông số kỹ thuật chính thức của U100-B Intelligent Alarm theo tài liệu từ nhà sản xuất Bakon/UNESD.
| Thông số | Giá trị |
|---|---|
| Model | U100-B |
| Nguồn cấp | DC 24V, 1A |
| Môi trường làm việc | Khu vực chống tĩnh điện (Anti-Static), -5°C đến 45°C |
| Công suất tiêu thụ tối đa | 2W |
| Trạng thái đèn chỉ thị | Xanh lá: Bình thường / Đỏ: Bất thường / Cam: Standby |
| Kích thước | L90 × W60,5 × H30 mm |
| Trọng lượng | 0,13 kg |
| Công suất phát không dây | Nhỏ hơn 100 mW |
| Khoảng cách hoạt động tối đa | 30 m |
Về nguồn cấp, U100-B sử dụng DC 24V chuẩn công nghiệp phổ biến, dễ tích hợp vào hệ thống nguồn phụ trợ sẵn có tại nhà máy. Công suất tiêu thụ chỉ 2W nên hầu như không ảnh hưởng đến tải nguồn chung, kể cả khi lắp nhiều thiết bị trong cùng khu vực. Kích thước nhỏ gọn L90 × W60,5 × H30 mm và trọng lượng chỉ 0,13 kg giúp việc lắp đặt trở nên đơn giản, không yêu cầu kết cấu giá đỡ phức tạp.
Lợi ích khi dùng U100-B trong giải pháp kiểm soát tĩnh điện thông minh
Nâng cao an toàn ESD và chất lượng sản phẩm
U100-B giúp phát hiện và cảnh báo sớm các tình huống mất kiểm soát tĩnh điện, từ việc ionizer dừng hoạt động, độ ẩm xuống thấp cho đến thiết bị giám sát vòng tay báo lỗi, tất cả đều được xử lý trước khi kịp gây ra lỗi hàng loạt trên line.
Nhờ vậy, doanh nghiệp có thể giảm tỷ lệ hư hỏng linh kiện, giảm chi phí sửa chữa và RMA, đồng thời tăng khả năng tuân thủ các tiêu chuẩn ESD quốc tế như IEC 61340 hay ANSI/ESD S20.20, vốn là yêu cầu bắt buộc trong nhiều hợp đồng với khách hàng điện tử, ô tô và y tế. Bên cạnh đó, khi có cảnh báo rõ ràng từ U100-B, đội sản xuất cũng dễ dàng xây dựng quy trình phản ứng (SOP) cụ thể và nhất quán hơn.
Thực tế thì trong các dự án Thái Quảng đã triển khai, sau khi lắp hệ IoT ESD tích hợp U100-B, nhiều nhà máy ghi nhận giảm rõ rệt số ca hư linh kiện do ESD “khó giải thích”, đặc biệt ở các công đoạn có nhiều thao tác tay trực tiếp với linh kiện nhạy cảm.
Hỗ trợ chuyển đổi số và số hóa dữ liệu ESD
U100-B là một phần của hệ sinh thái IoT ESD UNESD, giúp đưa dữ liệu ESD từ trạng thái “offline” lên “online” với cảnh báo thời gian thực. Dữ liệu cảnh báo có thể được ghi log và phân tích xu hướng, phục vụ cải tiến quy trình và kiểm soát phòng ngừa thay vì chỉ xử lý sau sự cố.
Kết hợp với cảm biến và server UNESD, doanh nghiệp có thể xây dựng dashboard ESD theo khu vực, ca làm việc, line hoặc từng trạm thao tác. Mô hình này rất phù hợp cho lộ trình Smart Factory của các doanh nghiệp FDI, EMS, OEM/ODM đang hoạt động tại Việt Nam.
Thái Quảng thường đồng hành cùng khách hàng từ khâu khảo sát, thiết kế, lắp đặt, hiệu chuẩn cho đến đào tạo vận hành hệ IoT ESD. Trong toàn bộ hành trình đó, U100-B đóng vai trò là điểm giao diện cảnh báo trực quan nhất, kết nối giữa hệ thống kỹ thuật số phía sau và người vận hành trực tiếp trên sàn sản xuất.
Cách lựa chọn và triển khai U100-B trong nhà máy
Xác định nhu cầu và số lượng thiết bị
Bước đầu tiên là xác định bao nhiêu khu vực cần cảnh báo tập trung, có thể là từng line, từng phân xưởng, phòng sạch hay phòng lab. Với mỗi khu vực, cần đánh giá xem bao nhiêu U100-B là đủ để đảm bảo mọi người trong khu vực đều có thể nhìn thấy hoặc nghe thấy cảnh báo.
Tiếp theo, cần cân nhắc vị trí đặt thiết bị: ưu tiên ngang tầm mắt, không bị che khuất bởi máy móc và đủ gần để nghe rõ còi. Với nhà máy có tiếng ồn cao, nên lên kế hoạch thêm thiết bị cảnh báo phụ như cột đèn hoặc loa gắn kèm U100-B.
Thái Quảng thường đề xuất sơ đồ “1 U100-B cho 1 line hoặc 1 cụm line”, tùy theo diện tích thực tế và mật độ máy móc. Cách bố trí này vừa đảm bảo phủ đủ vùng quan sát, vừa tránh lãng phí thiết bị.
Lưu ý khi lắp đặt trong môi trường chống tĩnh điện và phòng sạch
Khu vực lắp đặt cần đáp ứng yêu cầu ESD-safe, tránh để dây nguồn hay phụ kiện tạo thêm nguy cơ phóng tĩnh điện không mong muốn. Về kết nối không dây, cần kiểm tra khoảng cách thực tế và tránh lắp quá xa bộ điều khiển hoặc sau các vách kim loại dày có thể gây suy hao tín hiệu đáng kể.
Nguồn cấp nên dùng DC 24V ổn định từ nguồn công nghiệp chuyên dụng, không dùng chung với các tải có nhiễu cao. Ngoài ra, nên thực hiện test cảnh báo định kỳ, ví dụ đầu ca hoặc đầu tuần, để đảm bảo còi và đèn vẫn hoạt động đúng theo thời gian.
Thái Quảng có thể hỗ trợ khách hàng xây dựng checklist bảo trì và nghiệm thu riêng cho hệ U100-B và toàn bộ hệ IoT ESD, giúp đội bảo trì nội bộ vận hành và kiểm tra thiết bị một cách bài bản, có hệ thống.
Bảng ứng dụng U100-B theo khu vực sản xuất
| Khu vực | Mục đích cảnh báo chính | Cấu hình điển hình |
|---|---|---|
| Line SMT | Cảnh báo ionizer lỗi, vòng tay ESD mất kết nối, độ ẩm thấp | 1 U100-B/line, kết hợp stack light nếu ồn |
| Lắp ráp điện tử (tay) | Giám sát bàn thao tác ESD, vòng tay, giày ESD | 1 U100-B/cụm 4-6 trạm thao tác |
| Phòng sạch | Theo dõi ion balance, điện thế bề mặt, độ ẩm | 1-2 U100-B/phòng, tích hợp với server UNESD |
| Phòng lab / R&D | Cảnh báo khi điều kiện ESD không đạt trong quá trình test | 1 U100-B/phòng, kết hợp U101 giám sát môi trường |
| Kho linh kiện ESD | Cảnh báo khi điều kiện bảo quản vượt ngưỡng | 1 U100-B/khu vực kho, ưu tiên vị trí dễ thấy |
| Phòng điều hành / QC | Hiển thị tổng hợp trạng thái ESD toàn nhà máy | 1 U100-B trung tâm, kết nối dashboard IoT |
Câu hỏi thường gặp về thiết bị cảnh báo U100-B UNESD (Bakon)
U100-B là thiết bị gì và dùng để làm gì?
U100-B là bộ báo động thông minh không dây thuộc dòng sản phẩm UNESD của Bakon, dùng để hiển thị và cảnh báo trạng thái bất thường của các thiết bị trong hệ thống giám sát ESD IoT, thông qua đèn LED ba màu và còi âm thanh.
U100-B hoạt động với nguồn điện nào?
Thiết bị sử dụng nguồn DC 24V, 1A, là chuẩn nguồn phụ trợ công nghiệp phổ biến, dễ tích hợp vào hệ thống điện sẵn có tại nhà máy.
Khoảng cách kết nối không dây tối đa của U100-B là bao nhiêu?
U100-B có thể hoạt động không dây với khoảng cách tối đa khoảng 30 m trong điều kiện chuẩn, không có quá nhiều vật cản kim loại dày giữa thiết bị và bộ điều khiển.
Ba màu đèn trên U100-B có ý nghĩa gì?
Đèn xanh lá nghĩa là hệ thống hoạt động bình thường, đèn cam là trạng thái standby hoặc cảnh báo sớm, và đèn đỏ là có bất thường cần xử lý ngay.
U100-B có thể kết nối với những thiết bị UNESD nào khác?
U100-B tích hợp trong hệ sinh thái UNESD/Bakon, có thể kết hợp với U101 (giám sát nhiệt độ và độ ẩm), thanh khử tĩnh điện U1801 và các thiết bị giám sát ESD khác trong cùng hệ IoT ESD.
Có thể lắp thêm thiết bị cảnh báo phụ vào U100-B không?
Có. U100-B hỗ trợ kết nối thêm các thiết bị cảnh báo bổ sung như loa, beacon hay tháp đèn stack light, phù hợp cho khu vực sản xuất có tiếng ồn lớn.
U100-B có phù hợp cho phòng sạch không?
Hoàn toàn phù hợp. U100-B được thiết kế cho môi trường chống tĩnh điện (Anti-Static Environment), hoạt động ổn định trong dải nhiệt độ từ -5°C đến 45°C, đáp ứng điều kiện vận hành của hầu hết phòng sạch tại Việt Nam.
Thái Quảng có hỗ trợ lắp đặt và cấu hình U100-B không?
Có. Thái Quảng là đơn vị được Bakon/UNESD ủy quyền chính thức tại Việt Nam, cung cấp đầy đủ dịch vụ từ tư vấn, khảo sát, lắp đặt, cấu hình cho đến đào tạo vận hành và hỗ trợ kỹ thuật sau bán hàng.
Công suất tiêu thụ của U100-B có cao không?
Không. Công suất tiêu thụ tối đa chỉ 2W, rất thấp so với các thiết bị công nghiệp thông thường, hầu như không ảnh hưởng đến tải nguồn chung dù lắp nhiều thiết bị trong cùng khu vực.
U100-B có thể tích hợp vào hệ thống SCADA hoặc dashboard IoT không?
Có thể. Khi kết hợp với server và phần mềm UNESD, dữ liệu cảnh báo từ U100-B có thể được đưa lên dashboard IoT tập trung, hỗ trợ theo dõi theo khu vực, ca làm việc và từng trạm thao tác, phù hợp cho lộ trình Smart Factory.
Hy vọng nội dung trên đã giúp bạn có cái nhìn đầy đủ về thiết bị cảnh báo U100-B UNESD (Bakon), từ tính năng, thông số kỹ thuật cho đến cách ứng dụng thực tế trong nhà máy điện tử, SMT và phòng sạch. Với khả năng cảnh báo không dây thời gian thực, tích hợp linh hoạt vào hệ IoT ESD và thiết kế nhỏ gọn dễ triển khai, U100-B là lựa chọn thiết thực cho bất kỳ doanh nghiệp nào đang muốn nâng cao kiểm soát ESD và tiến tới số hóa quy trình sản xuất.
Thái Quảng là đơn vị được Bakon/UNESD ủy quyền chính thức phân phối và hỗ trợ kỹ thuật tại Việt Nam theo Giấy ủy quyền số BK202601013. Nếu bạn đang cần tư vấn về U100-B, thiết kế hệ thống IoT ESD cho nhà máy hoặc muốn tìm hiểu thêm về toàn bộ dòng sản phẩm UNESD/Bakon, hãy liên hệ với chúng tôi để được hỗ trợ trực tiếp và nhận báo giá chi tiết.
