Quạt thổi ion U501 UNESD (BK501 Bakon)

Quạt thổi ion U501 UNESD (hay BK501 Bakon) là thiết bị khử tĩnh điện dạng mini thông minh, được thiết kế chuyên biệt cho các dây chuyền tự động hóa như SMT, reflow, máy khóa vít, thiết bị bán dẫn và wafer. Sản phẩm nổi bật với khả năng khử tĩnh điện nhanh (≤1,5 giây ở 30 cm), cân bằng ion ±10V, đồng thời hỗ trợ kết nối PLC, IoT và thu thập dữ liệu, phù hợp cho các nhà máy đang chuyển đổi sang mô hình Industry 4.0.

Tại Việt Nam, Thái Quảng là đơn vị được Shenzhen Bakon Electronic Technology Co., Ltd. ủy quyền chính thức phân phối và hỗ trợ kỹ thuật toàn bộ dòng sản phẩm Bakon và UNESD (Giấy ủy quyền số BK202601013), bao gồm quạt ion U501/BK501. Nhờ vậy, chúng tôi có thể tư vấn trọn gói từ việc chọn model, thiết kế layout lắp đặt, đến cấu hình I/O và mạng không dây cho từng dây chuyền cụ thể.

Tổng quan quạt thổi ion U501 UNESD (BK501 Bakon)

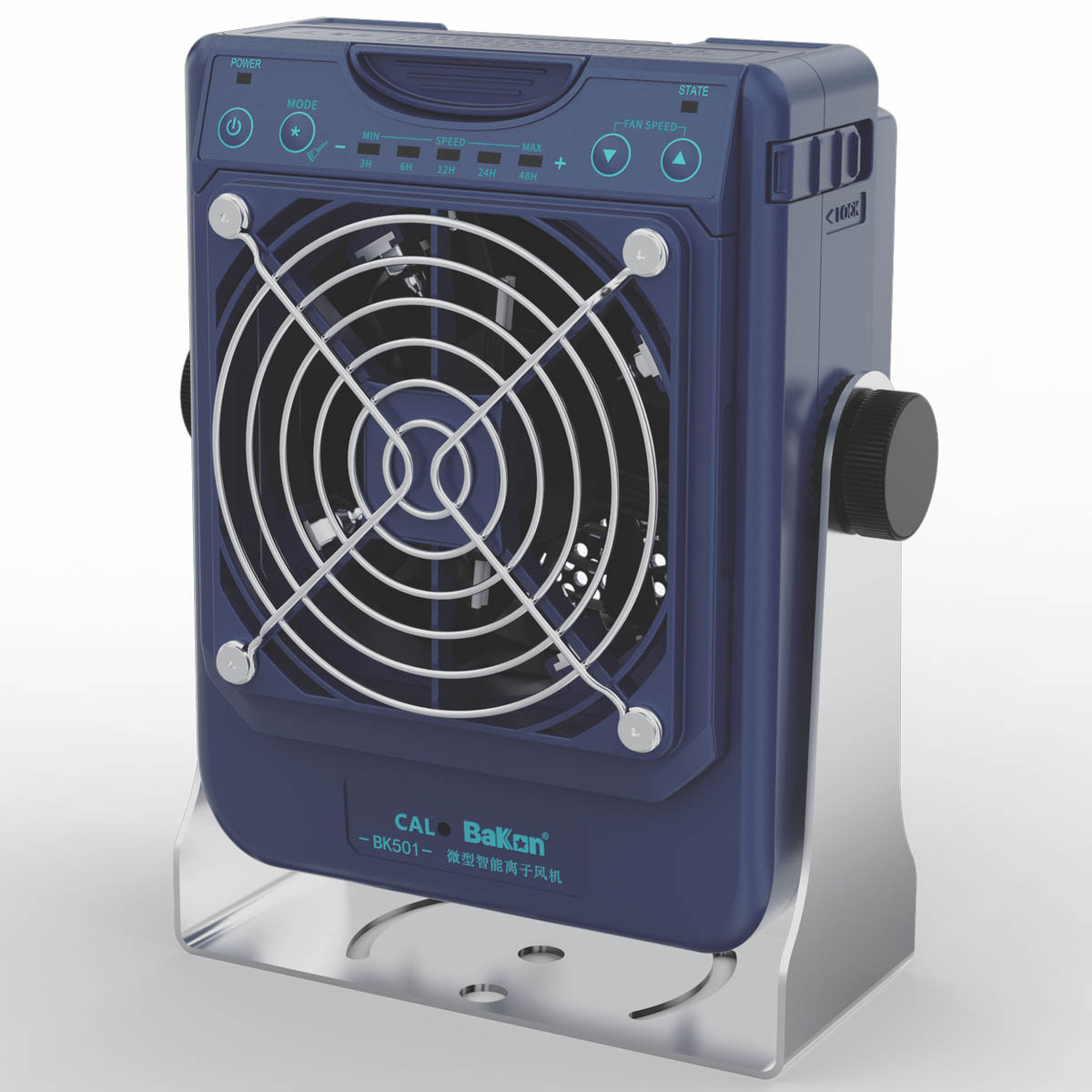

U501/BK501 là quạt thổi ion mini thông minh (Miniature Intelligent Ion Fan) do Bakon/UNESD phát triển, dùng để trung hòa điện tích tĩnh trên bề mặt sản phẩm và thiết bị trong các công đoạn tự động hóa. Kích thước nhỏ gọn (176,5 × 120 × 76 mm, nặng khoảng 0,8 kg) giúp thiết bị dễ dàng gắn trực tiếp lên khung máy, tay đỡ hoặc thanh nhôm profile mà không cần thay đổi kết cấu máy hiện hữu.

Điểm khác biệt lớn nhất so với các quạt ion truyền thống là U501/BK501 được thiết kế tập trung cho môi trường Industry 4.0. Thiết bị có khả năng thu thập dữ liệu, kết nối không dây, tương tác trực tiếp với PLC và IoT server, cho phép giám sát trạng thái và nhận cảnh báo từ hệ thống trung tâm thay vì chỉ hoạt động độc lập như các ionizer thông thường.

Về ứng dụng, U501/BK501 phù hợp với các vị trí cần khử tĩnh điện cục bộ hoặc khó tiếp cận, ví như trên đầu gắp linh kiện, cửa lò reflow, bên trong buồng máy phủ keo/UV, hay trạm kiểm tra AOI/ICT. Đây là những vị trí mà các ionizer để bàn hoặc thanh ion truyền thống thường khó bố trí hiệu quả.

Tại Thái Quảng, chúng tôi thường triển khai U501/BK501 như một “node ESD thông minh” trong các dây chuyền SMT hoặc semiconductor đã có sẵn PLC, giúp khách hàng giám sát ESD ở từng công đoạn thay vì chỉ dùng quạt hoạt động độc lập.

Thông số kỹ thuật chi tiết của U501/BK501

Thông số điện và môi trường làm việc

Thông số	Giá trị
Model	U501 (UNESD) / BK501 (Bakon)
Điện áp cấp	DC 24V
Công suất	20W
Nhiệt độ hoạt động	-5 ~ 45°C
Độ ẩm làm việc	<75% RH
Lưu lượng khí	0 ~ 95 CFM (có thể điều chỉnh)
Cân bằng ion	±10V
Thời gian khử tĩnh điện	≤1,5 giây (ở khoảng cách 30 cm)
Vùng hiệu quả	35 × 90 cm²
Kích thước ngoài	L176,5 × W120 × H76 mm
Khối lượng	0,8 kg

Nguồn DC 24V với công suất chỉ 20W là một lợi thế thực tế: bạn có thể lấy nguồn trực tiếp từ tủ điều khiển hoặc nguồn phụ cục bộ trên máy mà không cần thêm nguồn riêng. Bên cạnh đó, công suất thấp cũng giúp giảm tải cho hệ thống điện, phù hợp với các dự án cải tạo dây chuyền cũ đang cần tối ưu tiêu thụ năng lượng.

Lưu lượng khí điều chỉnh được từ 0 đến 95 CFM là điểm đáng chú ý, vì nó cho phép kỹ sư cân bằng giữa tốc độ khử tĩnh điện và mức độ nhiễu luồng khí với quy trình đang chạy, ví như tránh thổi mạnh vào vùng solder paste chưa in xong hoặc keo chưa cure.

Kết quả kiểm tra ESD thực tế

Bảng dưới là dữ liệu test ESD thực tế của U501/BK501, đo tại điều kiện nhiệt độ 25°C, điện áp test từ 1 kV xuống 100V:

Khoảng cách (cm)	Thời gian khử (giây)	Cân bằng ion (V)	Tốc độ gió (Class 1 / Class 5)
30	1,5	0 ± 8	5
60	3,0	0 ± 8	5
90	6,0	0 ± 8	5

Kết quả cho thấy cân bằng ion duy trì ổn định ở mức 0 ± 8V ở cả ba khoảng cách, tốt hơn so với thông số công bố là ±10V. Thực tế thì đây là điều quan trọng với các ứng dụng semiconductor, linh kiện BGA/QFN mật độ cao hay module cảm biến, nơi mà ngay cả điện áp tĩnh nhỏ cũng có thể gây hư hại tiềm ẩn.

Khi triển khai cho khách hàng, đội kỹ thuật Thái Quảng thường đo lại thực tế bằng ion balance tester hoặc charge plate monitor ngay trên line, vì điều kiện môi trường thực tế của từng nhà máy (nhiệt độ, độ ẩm, luồng khí phòng sạch) có thể ảnh hưởng đến kết quả so với điều kiện phòng lab.

Tính năng thông minh: Wireless, PLC và IoT

Kết nối không dây và thu thập dữ liệu

U501/BK501 hỗ trợ kết nối mạng không dây qua anten ngoài, cho phép gom nhiều quạt ion về một IoT server hoặc hệ thống SCADA/MES tập trung. Thiết bị có chức năng thu thập dữ liệu liên tục, ghi nhận trạng thái hoạt động, điện áp bất thường và các cảnh báo theo thời gian thực.

Nhờ vậy, thay vì phải kiểm tra thủ công từng thiết bị ionizer trên line, kỹ sư có thể theo dõi toàn bộ trạng thái ESD từ một màn hình trung tâm. Đây là mô hình quản lý ionizer tập trung phù hợp với định hướng Smart Factory mà nhiều nhà máy điện tử tại Việt Nam đang hướng tới.

Tại Thái Quảng, chúng tôi thường tư vấn gom dữ liệu từ U501/BK501 về cùng hệ thống giám sát ESD, nhiệt độ và độ ẩm, giúp kỹ sư dễ phân tích nguyên nhân lỗi (defect) liên quan đến ESD khi có sự cố xảy ra trên line.

Tương tác I/O với PLC

Cổng I/O của U501/BK501 cho phép giao tiếp trực tiếp với PLC theo hai chiều. Cụ thể, PLC có thể gửi lệnh bật/tắt quạt tự động theo trạng thái máy, trong khi quạt phản hồi lại trạng thái RUN/STOP và gửi tín hiệu cảnh báo khi có điện áp cao bất thường, lỗi ion hoặc cần bảo trì.

Nhờ khả năng này, ionizer không còn hoạt động độc lập như thiết bị ngoại vi mà được nhúng vào sơ đồ điều khiển như một thiết bị tiêu chuẩn. Thái Quảng đã triển khai các trường hợp thực tế như quạt U501 chỉ hoạt động khi máy SMT đang sản xuất, hoặc tự dừng khi cửa bảo trì mở, vừa đảm bảo hiệu quả ESD vừa tiết kiệm năng lượng đáng kể.

Kiến trúc IoT server và quản lý đa thiết bị

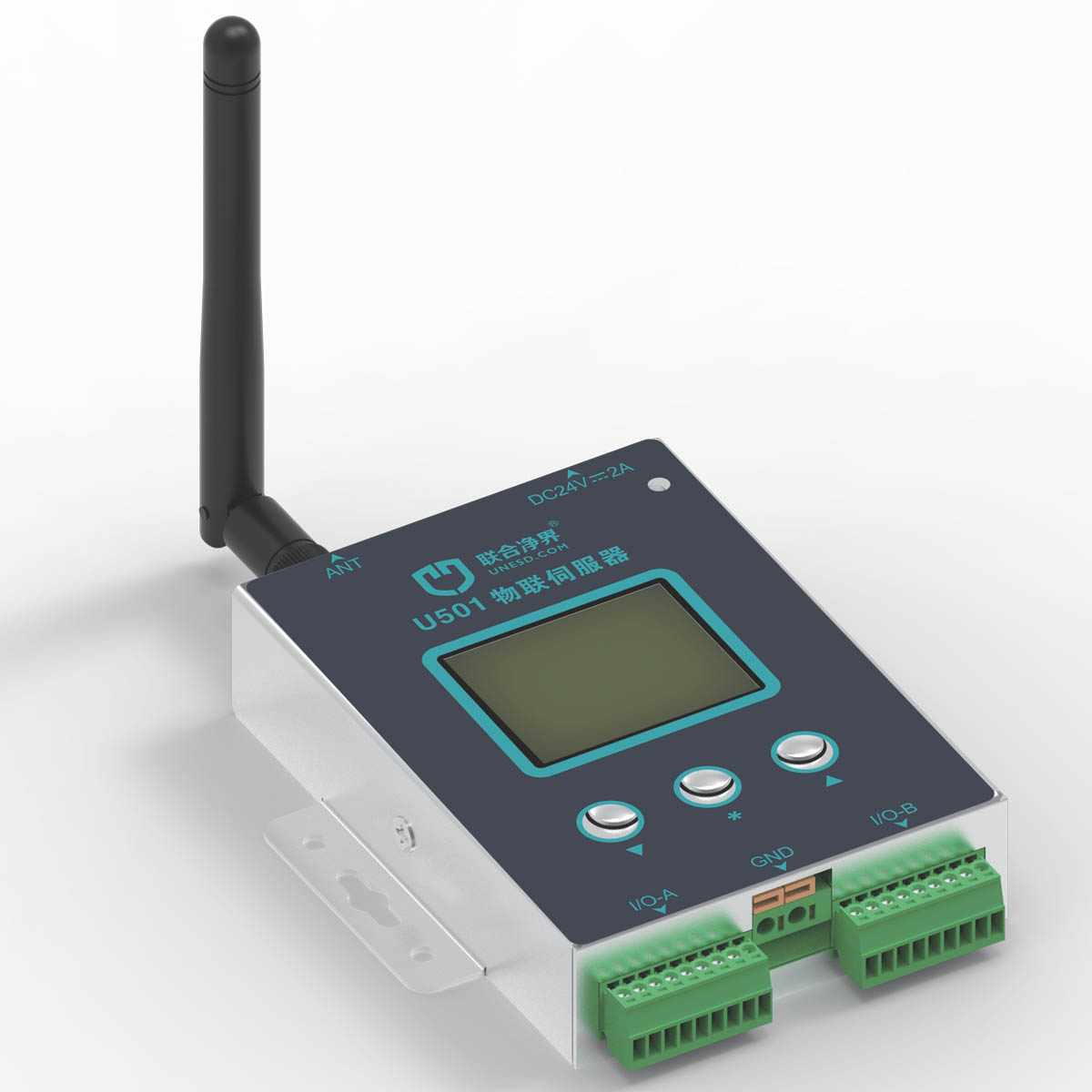

IoT server của U501/BK501 được thiết kế tách rời, mỗi server điều khiển tối đa 2 thiết bị trong một node. Cách bố trí này phù hợp với mô hình theo cụm máy, ví như 2 máy gắp linh kiện hoặc 1 máy gắp kết hợp với 1 băng tải.

Anten ngoài giúp tín hiệu truyền xa và xuyên vật cản tốt, phù hợp với nhà xưởng có nhiều máy kim loại và tủ điện. Khi cần mở rộng, bạn có thể triển khai theo dạng multi-node: mỗi khu vực có 1 IoT server và 1 đến 2 quạt, tạo thành mạng ESD thông minh phủ toàn nhà máy.

Trong các dự án quy mô lớn, đội ngũ Thái Quảng thường phối hợp với bộ phận IT/OT của khách hàng để tích hợp dữ liệu ESD vào hệ thống giám sát tổng thể, đồng bộ với log máy và dữ liệu lỗi QA.

Thiết kế cơ khí, bảo trì và độ bền

Cấu trúc plug-in và bảo trì thuận tiện

Bộ phát cao áp (HV emitter) của U501/BK501 được thiết kế dạng plug-in, tức là có thể tháo rời dạng module mà không cần tháo cả cụm quạt. Nắp bảo vệ và lưới cảm biến cũng dùng cơ chế gài (buckle design), chỉ cần tháo gài là có thể tiếp cận để vệ sinh đầu kim và lưới.

Bạn biết đấy, đây là yếu tố then chốt để duy trì hiệu quả ESD theo thời gian. Đầu kim bị bám bụi hoặc flux sẽ làm giảm khả năng phát ion, dẫn đến cân bằng ion kém và thời gian khử tĩnh điện kéo dài hơn spec. Thiết kế plug-in giúp rút ngắn đáng kể thời gian bảo trì định kỳ, giảm downtime cho dây chuyền.

Thái Quảng thường xây dựng quy trình bảo trì ionizer cụ thể cho từng khách hàng, bao gồm chu kỳ vệ sinh, điểm cần đo kiểm và tiêu chuẩn pass/fail, để tránh tình trạng hiệu quả ESD suy giảm dần sau vài tháng vận hành mà không ai phát hiện.

Giá đỡ xoay độc lập và linh hoạt lắp đặt

Giá treo xoay độc lập của U501/BK501 hỗ trợ góc 90° và 180°, cho phép định hướng dòng khí ion chính xác vào vùng cần bảo vệ. Thiết bị có thể gắn trên khung máy, giá inox, nhôm profile hoặc trần treo tùy theo layout thực tế.

Vùng tác động 35 × 90 cm² giúp kỹ sư dễ tính toán số lượng quạt cần thiết cho từng line hoặc băng tải. Khi khảo sát, đội kỹ thuật Thái Quảng thường sử dụng layout 2D/3D của máy để đề xuất vị trí lắp tối ưu, đặc biệt chú ý tránh để luồng khí thổi trực tiếp vào solder paste hoặc keo chưa cure.

Độ bền và ổn định dài hạn

Với nguồn DC 24V, công suất 20W và dải nhiệt độ hoạt động từ -5 đến 45°C, U501/BK501 hoàn toàn phù hợp để chạy liên tục 24/7 trong môi trường nhà máy. Kết quả test thực tế cho thấy cân bằng ion duy trì ổn định ở 0 ± 8V, cho thấy mạch điều khiển cao áp ít bị drift nếu được bảo trì đúng cách.

Ở các nhà máy có bụi hoặc hơi hóa chất như flux, keo coating, Thái Quảng thường khuyến nghị rút ngắn chu kỳ vệ sinh và cân nhắc thêm lọc sơ cấp cho luồng gió vào quạt để kéo dài tuổi thọ đầu kim.

Ứng dụng điển hình trong sản xuất công nghiệp và phòng sạch

Bảng dưới đây tóm tắt các ứng dụng phổ biến của U501/BK501 theo ngành và công đoạn sản xuất:

Ngành / Lĩnh vực	Công đoạn / Vị trí lắp đặt điển hình	Mục tiêu ESD chính
SMT / PCB	Pick-and-place, băng tải PCB, đầu ra lò reflow, AOI, ICT, FCT	Bảo vệ IC, BGA, fine-pitch khỏi phóng ESD; giảm hút bụi vào bề mặt board
Bán dẫn / Wafer	Trạm xử lý wafer, lắp ráp sensor, camera module, MEMS	Khử tĩnh điện không gây rung alignment; truy vết ESD theo thời gian
Phòng sạch	Băng tải phòng sạch, cell lắp ráp opto, ổ cứng, pin	Ngăn hút bụi vào bề mặt nhạy; trung hòa điện tích trên jig nhựa
Máy phủ keo / UV	Đầu phun keo, vùng cure UV	Hạn chế bọt, rỗ, lệch đường keo do tĩnh điện
Máy khóa vít tự động	Vùng cấp vít, đầu vặn	Tránh vít bị hút dính do tĩnh điện, giảm lỗi cấp liệu
Thiết bị y tế / cơ điện tử	Cell lắp ráp chính xác, trạm kiểm tra	Bảo vệ linh kiện nhạy, film bảo vệ, tray cách điện

SMT, PCB và lắp ráp điện tử

Trong dây chuyền SMT, U501/BK501 thường được lắp tại vùng pick-and-place, băng tải PCB, đầu ra lò reflow và các trạm kiểm tra AOI/ICT/FCT. Mục tiêu chính là giảm nguy cơ phóng ESD vào board và bảo vệ các linh kiện nhạy như IC, BGA, fine-pitch, module RF khỏi điện tích tích tụ trên bề mặt băng tải, jig và con người.

Ngoài ra, cân bằng ion tốt còn giúp hạn chế hút bụi và bavia vào bề mặt PCB, từ đó giảm defect về mỹ quan và chất lượng hàn. Tại Thái Quảng, chúng tôi thường kết hợp U501/BK501 với thảm ESD, vòng tay và thanh ion trên line để xây dựng hệ thống ESD toàn diện, thay vì chỉ lắp mỗi quạt ion.

Bán dẫn, wafer và module cảm biến

Với ứng dụng semiconductor và wafer, U501/BK501 thường được đặt ở khoảng cách 30 đến 60 cm so với bề mặt sản phẩm. Khoảng cách này vừa đảm bảo hiệu quả khử tĩnh điện, vừa tránh tạo rung gió quá mạnh gây ảnh hưởng đến độ chính xác alignment.

Chức năng thu thập dữ liệu của quạt cũng rất hữu ích trong môi trường này, vì nó cho phép truy vết ESD theo thời gian khi có lỗi lô hàng. Với môi trường phòng sạch Class 100 đến 1000, Thái Quảng tư vấn kỹ về layout luồng khí và chế độ gió để không phá vỡ laminar flow.

Phòng sạch, coating và lắp ráp cơ điện tử chính xác

Trong phòng sạch sản xuất thiết bị y tế, opto, ổ cứng hay pin, U501/BK501 được dùng để ngăn hút bụi vào bề mặt nhạy và trung hòa điện tích trên jig nhựa. Với máy phủ keo và phủ UV, ionizer giúp hạn chế bọt, rỗ và lệch đường keo do tĩnh điện gây ra.

Thái Quảng hay kết hợp U501 với gun ion, thanh ion và thảm dẫn để bảo vệ từ khâu mở bao bì, bóc film đến lắp ráp cuối, tạo thành một chuỗi bảo vệ ESD liên tục theo từng bước quy trình.

So sánh U501/BK501 với các loại ionizer khác

Việc chọn đúng loại ionizer phụ thuộc nhiều vào yêu cầu cụ thể của từng vị trí và dây chuyền. Bảng so sánh dưới đây giúp bạn hình dung rõ hơn điểm mạnh và phù hợp của từng loại:

Tiêu chí	U501/BK501 (Quạt ion mini thông minh)	Quạt ion để bàn / treo tường	Thanh ion (Ion bar)	Súng ion khí nén
Kích thước	Nhỏ gọn, gắn trực tiếp vào máy	Lớn hơn, đặt độc lập	Dạng thanh dài	Cầm tay
Lưu lượng khí	0~95 CFM, điều chỉnh được	Lớn, phủ diện tích rộng	Hẹp theo chiều dài thanh	Phụ thuộc khí nén
Cân bằng ion	±10V	±10~20V (tùy model)	±10~20V (tùy model)	Biến động theo áp suất
Kết nối PLC	Có (I/O trực tiếp)	Thường không	Thường không	Không
Kết nối IoT / Wireless	Có (anten ngoài, IoT server)	Thường không	Không	Không
Thu thập dữ liệu	Có	Không	Không	Không
Phù hợp nhất	Tích hợp vào máy tự động, giám sát ESD liên tục	Bàn thao tác, khu vực chung	Băng tải dài, cửa máy	Rework, bảo trì, xử lý spot
Bảo trì	Plug-in, tháo nhanh	Tháo rời thông thường	Tháo rời thông thường	Vệ sinh đầu phun

Nhìn vào bảng trên, bạn có thể thấy U501/BK501 không phải là lựa chọn “thay thế tất cả” mà là thiết bị phù hợp nhất cho các vị trí cần tích hợp tự động và giám sát ESD liên tục. Thực tế thì trong các dự án của Thái Quảng, chúng tôi thường dùng combo: thanh ion cho line dài, U501/BK501 cho các điểm nhạy cần giám sát, và súng ion cho rework hoặc bảo trì. Cách kết hợp này vừa tối ưu chi phí, vừa đảm bảo phủ đủ ESD cho toàn bộ dây chuyền.

Cách chọn, bố trí và lắp đặt quạt U501/BK501 hiệu quả

Các yếu tố cần xem xét khi chọn model và số lượng

Trước khi quyết định số lượng quạt cần dùng, bạn cần xác định rõ kích thước vùng cần bảo vệ. Vùng hiệu quả của U501/BK501 là 35 × 90 cm², vì vậy với băng tải rộng hoặc dài, bạn có thể cần 2 đến 3 quạt bố trí so le để phủ đủ diện tích.

Khoảng cách lắp đặt lý tưởng là 30 đến 60 cm tính từ bề mặt sản phẩm, vì đây là vùng cho tốc độ khử tốt nhất theo dữ liệu test. Nếu sản phẩm của bạn thuộc nhóm ESD nhạy cao (ví như wafer, MEMS, module RF), cần ưu tiên cân bằng ion thấp và thời gian khử ngắn, và U501/BK501 đáp ứng tốt cả hai tiêu chí này.

Ngoài ra, nếu dây chuyền của bạn đang cần đưa dữ liệu ESD vào PLC, MES hoặc IoT, thì U501/BK501 là lựa chọn phù hợp hơn hẳn so với các dòng quạt ion cổ điển. Thái Quảng thường tính toán và mô phỏng vùng phủ ion dựa trên layout CAD hoặc hình ảnh thực tế của dây chuyền trước khi đề xuất số lượng và vị trí lắp.

Gợi ý bố trí vị trí và hướng thổi

Vị trí lắp tốt nhất thường là trên cao, hướng chếch xuống sản phẩm, hoặc từ bên hông tùy theo cấu trúc máy. Cần tránh thổi trực diện vào các phần dễ dịch chuyển như solder paste chưa in xong hoặc keo chưa cure.

Bên cạnh đó, cần đảm bảo không có vật cản trực tiếp phía trước quạt như ống dẫn, cable tray hay tấm chắn, vì điều này sẽ làm giảm đáng kể lưu lượng ion đến vùng cần bảo vệ. Cũng cần để đủ không gian phía sau và hai bên để có thể tháo lưới và vệ sinh đầu kim mà không phải tháo cả máy.

Thái Quảng thường thử nghiệm 1 đến 2 vị trí demo, đo ESD và ion balance thực tế rồi mới chốt layout cho toàn bộ line, tránh tình trạng lắp xong phải di chuyển lại nhiều lần.

Kết nối nguồn, I/O và mạng không dây

Về nguồn điện, DC 24V có thể lấy từ tủ điện, nguồn phụ hoặc PSU chung trên máy. Nên dùng dây riêng và có bảo vệ quá dòng để tránh ảnh hưởng lẫn nhau với các thiết bị khác.

Khi đấu I/O vào PLC, đầu vào PLC nhận tín hiệu alarm và trạng thái RUN/FAULT từ quạt, trong khi đầu ra PLC điều khiển ON/OFF quạt theo trạng thái máy. Với kết nối không dây, nên đặt IoT server gần cụm quạt và gắn anten ngoài ở vị trí ít bị che bởi khung thép hoặc tủ điện để đảm bảo chất lượng tín hiệu.

Trong các dự án thực tế, đội kỹ thuật Thái Quảng thường cung cấp sơ đồ đấu dây và tham số I/O mẫu để kỹ sư điện nhà máy triển khai nhanh, giảm thiểu thời gian commissioning.

Vận hành, bảo trì và kiểm soát chất lượng ESD

Quy trình vận hành an toàn và ổn định

Trước tiên, cần đảm bảo nối đất đúng chuẩn cho cả quạt và khung/máy gắn quạt, vì đây là điều kiện tiên quyết để hệ thống ESD hoạt động đúng. Việc khởi động và tắt quạt nên thực hiện qua PLC hoặc công tắc riêng, tránh bật/tắt liên tục thủ công để kéo dài tuổi thọ thiết bị.

Kỹ thuật viên cần kiểm tra định kỳ đèn báo và trạng thái trên IoT/PLC để phát hiện sớm các bất thường như mất điện áp cao, lỗi quạt hoặc cảnh báo cần bảo trì. Thái Quảng thường tổ chức training ESD cho kỹ thuật viên nhà máy, giúp họ hiểu ý nghĩa của từng loại cảnh báo và cách xử lý đúng thay vì chỉ reset máy.

Lịch bảo trì và vệ sinh đầu kim

Đầu kim và lưới bảo vệ cần được vệ sinh định kỳ, thông thường mỗi 1 đến 3 tháng tùy theo mức độ bụi, sương flux hoặc keo trong môi trường làm việc. Khi vệ sinh, dùng cọ ESD, khí nén sạch hoặc dung dịch phù hợp, tuyệt đối tránh làm cong hoặc bẹp đầu kim vì điều này sẽ ảnh hưởng trực tiếp đến khả năng phát ion.

Sau mỗi lần vệ sinh, nên kiểm tra lại thời gian khử và cân bằng ion bằng thiết bị đo, đặc biệt ở các khu vực nhạy cảm. Thái Quảng thường cung cấp checklist bảo trì chi tiết và có thể hỗ trợ đo kiểm định kỳ cho các nhà máy lớn có yêu cầu kiểm soát ESD nghiêm ngặt.

Đo kiểm và audit hệ thống ESD

Để đánh giá hiệu quả thực tế của hệ thống, cần dùng charge plate monitor hoặc ion balance tester đo thời gian khử và cân bằng ion tại các điểm quan trọng trên line, sau đó so sánh với thông số của U501/BK501 và yêu cầu ESD nội bộ của nhà máy.

Khi tích hợp dữ liệu đo ESD, log alarm của quạt, nhiệt độ và độ ẩm vào cùng một hệ thống, kỹ sư có đủ dữ liệu để phục vụ audit khách hàng và phân tích nguyên nhân gốc rễ (root cause analysis) khi có lỗi ESD. Thái Quảng hỗ trợ nhiều khách hàng trong việc chuẩn hóa tài liệu ESD, quy trình đo và biểu mẫu lưu trữ để đáp ứng yêu cầu audit từ OEM hoặc brand chủ.

Hy vọng nội dung trên đã giúp bạn có cái nhìn đầy đủ về quạt thổi ion U501 UNESD (BK501 Bakon): từ thông số kỹ thuật, kết quả test ESD thực tế, tính năng kết nối PLC/IoT, đến cách chọn, lắp đặt và bảo trì đúng cách.

U501/BK501 là lựa chọn phù hợp khi bạn cần một ionizer nhỏ gọn, tích hợp được vào máy tự động, có khả năng giám sát và thu thập dữ liệu ESD liên tục, đặc biệt trong các dây chuyền SMT, semiconductor, phòng sạch hoặc bất kỳ môi trường nào đang chuyển đổi sang Industry 4.0.

Là đơn vị được Bakon/UNESD ủy quyền chính thức phân phối và hỗ trợ kỹ thuật tại Việt Nam, Thái Quảng sẵn sàng tư vấn trọn gói cho bạn: từ đánh giá yêu cầu ESD thực tế, đề xuất model và số lượng phù hợp, thiết kế layout lắp đặt, đến hỗ trợ cấu hình I/O, kết nối mạng và xây dựng quy trình bảo trì.
