Nếu sản phẩm của bạn cần đáp ứng RoHS hoặc hướng tới xuất khẩu, hãy chọn thiếc hàn không chì. Nếu bạn sửa chữa thiết bị cũ, đào tạo tay nghề hoặc làm ứng dụng đặc thù được phép dùng chì, thiếc hàn có chì vẫn dễ thao tác hơn. Hai loại này khác nhau ở thành phần hợp kim, nhiệt độ nóng chảy, khả năng thấm ướt (wetting), yêu cầu thiết bị và quy định môi trường. Trong bài, mình sẽ so sánh từng điểm, rồi hướng dẫn bạn chọn thiếc, chỉnh trạm hàn và kiểm soát an toàn ngoài thực tế.
Thiếc hàn không chì và có chì là gì?
Thiếc hàn không chì là hợp kim hàn không dùng chì làm thành phần, thường gặp là Sn-Ag-Cu (SAC), Sn-Cu hoặc Sn-Bi. Thiếc hàn có chì thường là hợp kim Sn63/Pb37 hoặc Sn60/Pb40, tức thiếc trộn với chì theo tỉ lệ khối lượng.
Sn63/Pb37 là hợp kim eutectic. Bạn có thể hiểu đơn giản là nó nóng chảy và đông đặc gần như tại một mức nhiệt duy nhất, không qua giai đoạn “sệt”. Nhờ vậy, mối hàn hình thành nhanh và ổn định, ít bị xê dịch khi bạn rút mỏ.
Thiếc không chì ngày nay phổ biến hơn trong sản xuất điện tử hiện đại, chủ yếu vì yêu cầu hạn chế chất nguy hại theo RoHS. Tuy vậy, bạn cần phân biệt “không chì” với “ít chì”. Khi mua vật tư, hãy yêu cầu datasheet hoặc chứng nhận thành phần rõ ràng, đừng chỉ tin vào nhãn bao bì.

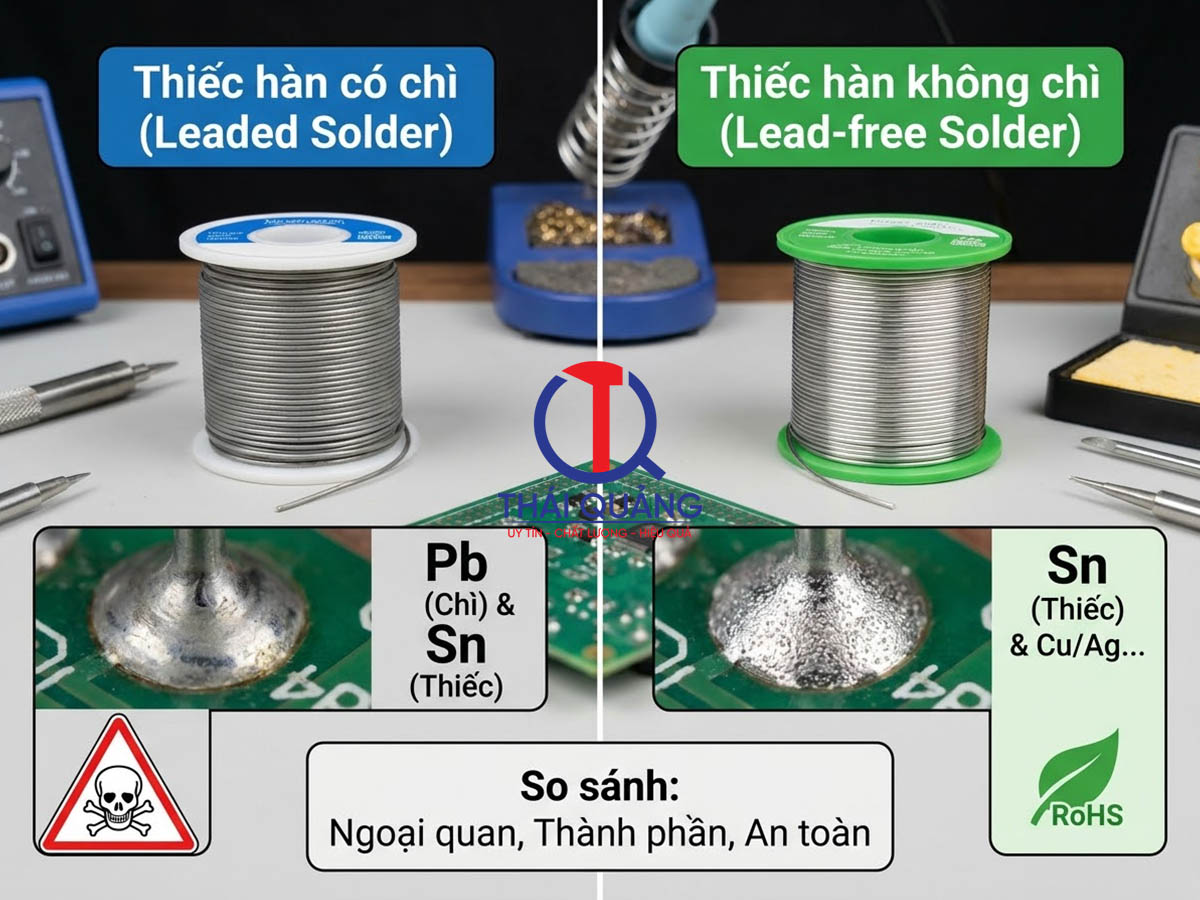

So sánh thiếc hàn không chì và thiếc hàn có chì
Điểm khác biệt lớn nhất là nhiệt độ làm việc và quy định tuân thủ. Thiếc không chì cần nhiệt cao hơn, thấm ướt kém hơn nhưng phù hợp RoHS. Thiếc có chì dễ hàn hơn nhưng bị hạn chế ở nhiều thị trường.
| Tiêu chí | Thiếc hàn không chì | Thiếc hàn có chì |
|---|---|---|
| Thành phần | Sn-Ag-Cu, Sn-Cu, Sn-Bi… | Sn63/Pb37, Sn60/Pb40 |
| Nhiệt độ nóng chảy | Thường khoảng 138-227°C tùy hợp kim | Sn63/Pb37 khoảng 183°C |
| Nhiệt độ đầu mỏ thường dùng | Cao hơn, thường khoảng 330-380°C tùy công việc | Thường khoảng 300-350°C |
| Khả năng thấm ướt | Thường khó hơn, cần bề mặt và nhiệt phù hợp | Dễ chảy, dễ bám pad |

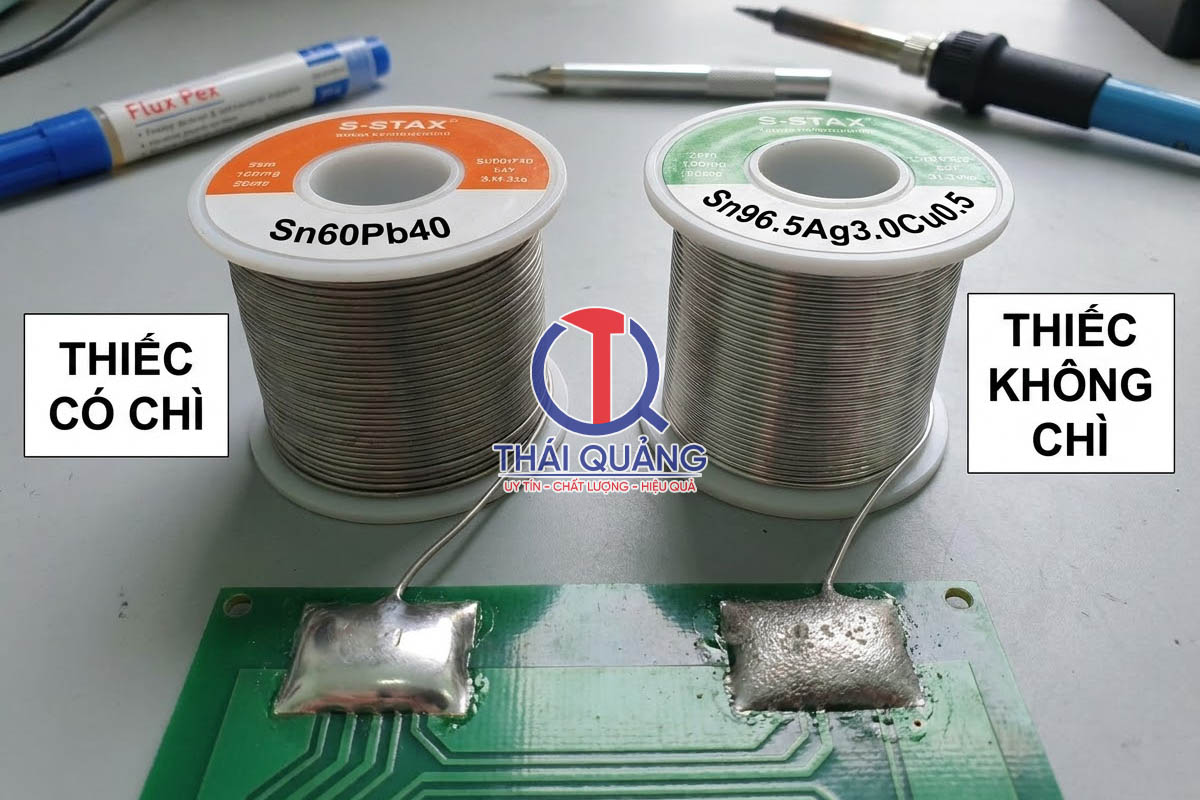

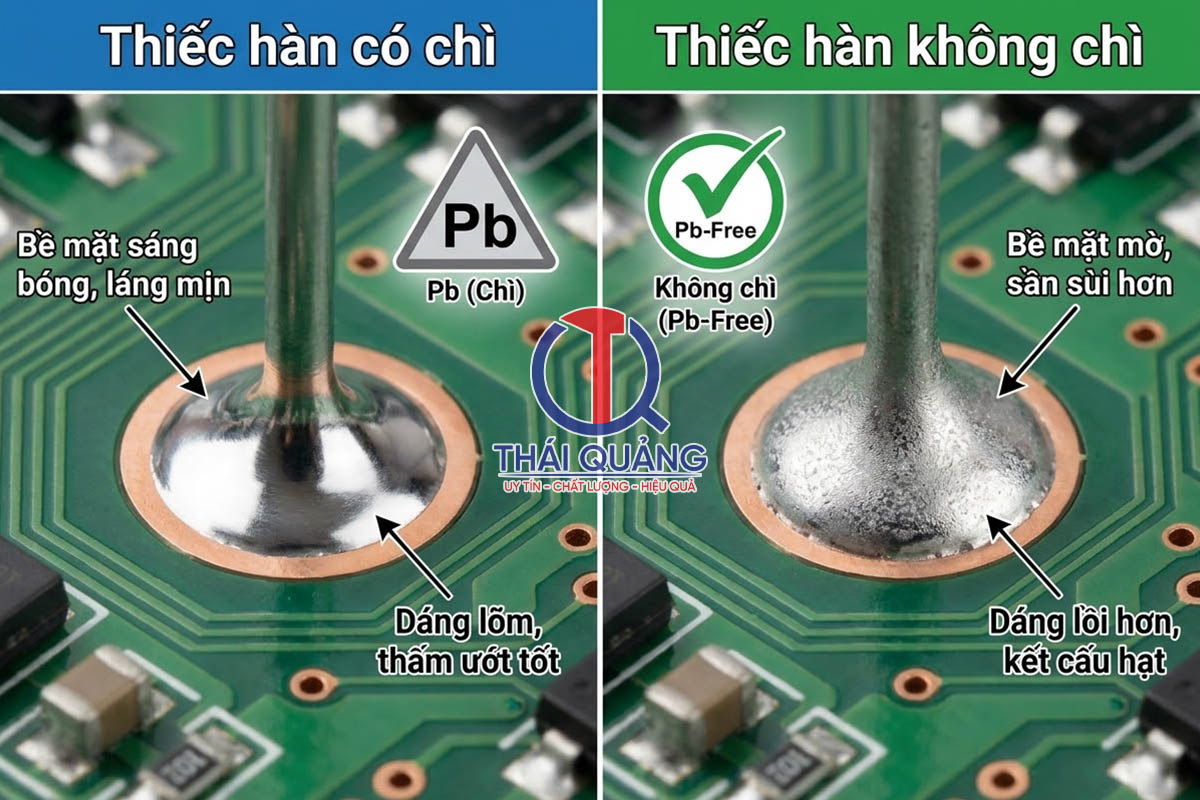

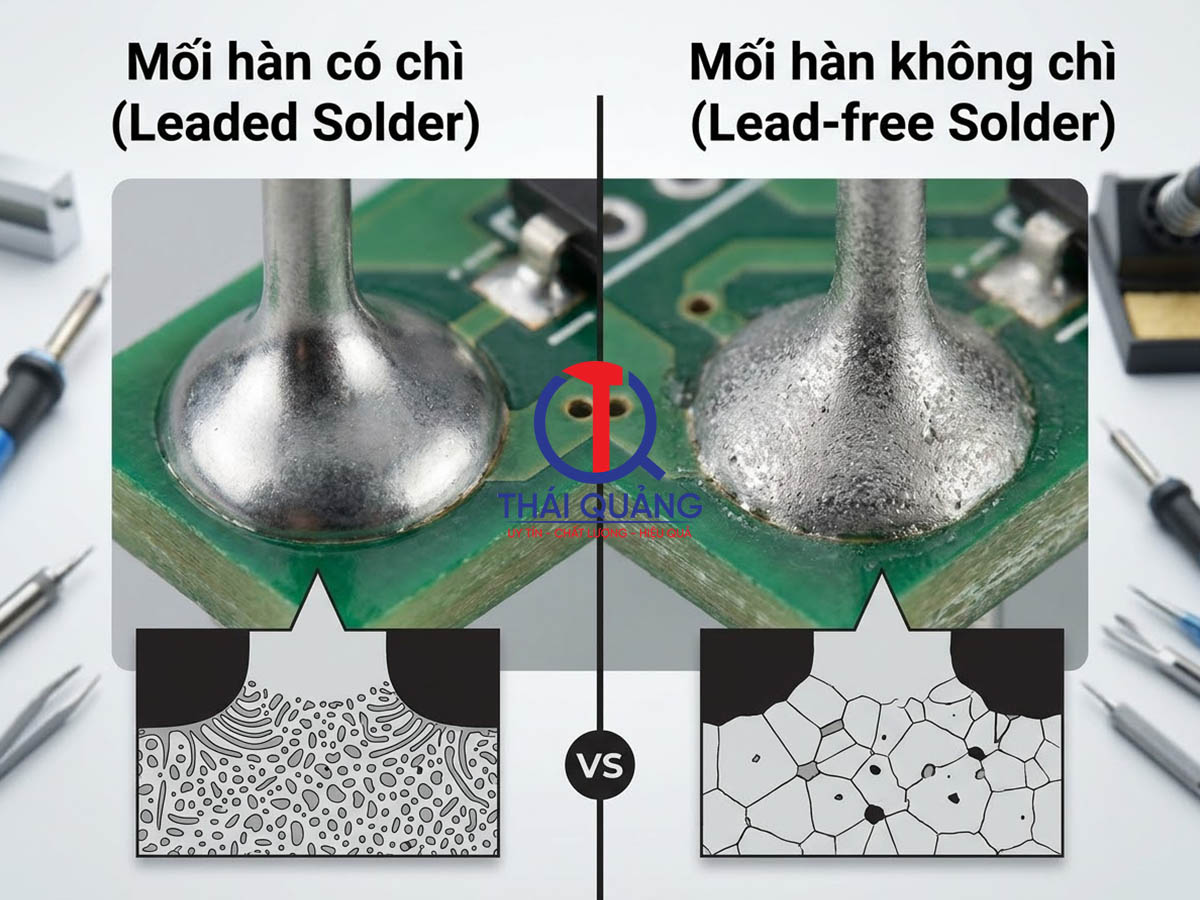

| Ngoại quan mối hàn | Có thể xỉn hơn, không đồng nghĩa với lỗi | Thường sáng và bóng hơn |

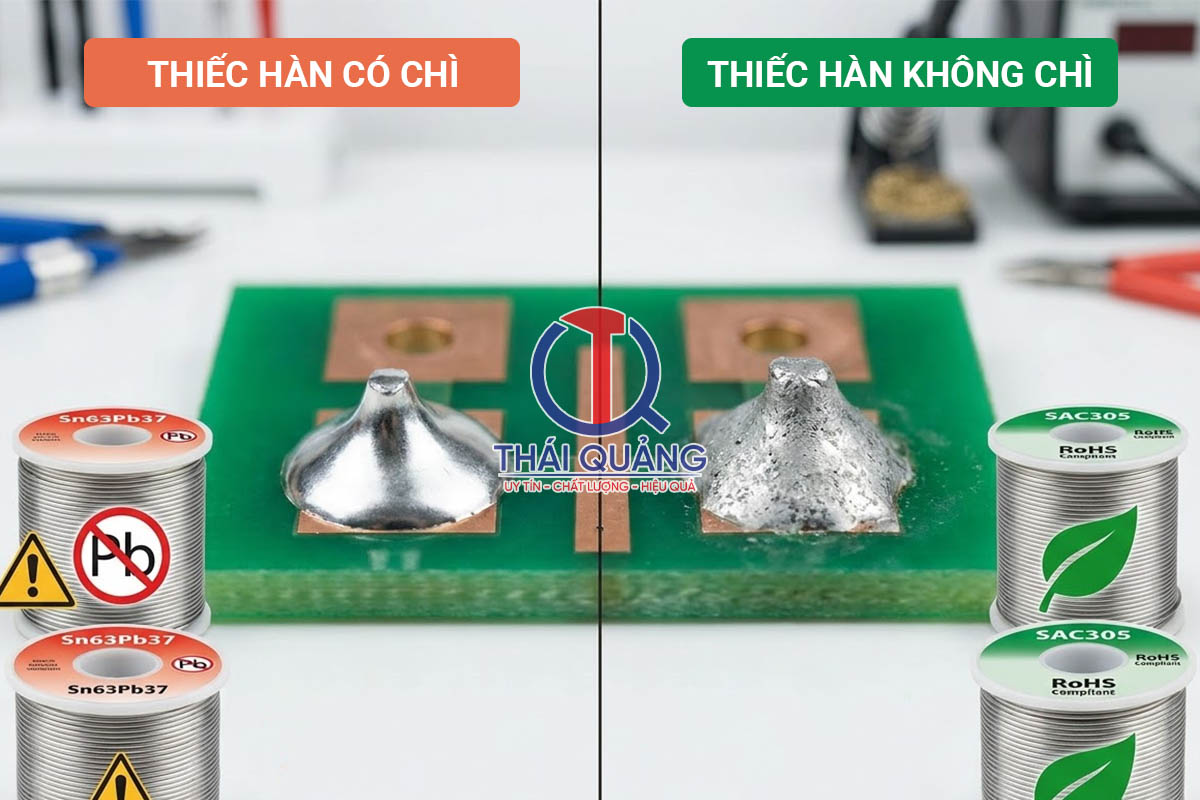

| Độ an toàn | Không chứa chì trong hợp kim, nhưng khói flux vẫn cần kiểm soát | Có nguy cơ phơi nhiễm chì qua bụi, cặn và vệ sinh kém |
| Tuân thủ RoHS | Thường phù hợp nếu đúng chứng nhận | Thường không phù hợp, trừ trường hợp được miễn trừ |
| Ứng dụng | Sản xuất điện tử, hàng xuất khẩu, thiết bị công nghiệp | Sửa chữa, đào tạo, thiết bị cũ và ứng dụng đặc thù |
Khi đọc bảng này, bạn nên nhớ vài điểm để tránh hiểu nhầm:
- Đừng đánh giá chất lượng chỉ bằng độ bóng của mối hàn. Mối hàn không chì xỉn hơn là chuyện bình thường.
- Nhiệt độ thực tế còn phụ thuộc đường kính dây, khối lượng pad, loại flux và khả năng hồi nhiệt của trạm hàn.
- Một số hợp kim không chì, như Sn-Bi, có nhiệt độ nóng chảy thấp hơn cả SAC truyền thống.
- Các miễn trừ RoHS được cập nhật định kỳ. Sản phẩm có được phép dùng chì hay không còn tùy loại thiết bị và thị trường đích.
Ưu điểm và hạn chế của thiếc hàn không chì
Thiếc hàn không chì có lợi thế về môi trường và tuân thủ quy định, đổi lại đòi hỏi nhiệt cao hơn và thao tác chuẩn hơn.
Ưu điểm của thiếc hàn không chì
Trước hết, loại thiếc này giảm sự hiện diện của chì trong sản phẩm và dây chuyền sản xuất. Nhờ đó, nó phù hợp hơn với RoHS và nhiều tiêu chuẩn mua hàng quốc tế, nhất là với thiết bị tiêu dùng, sản phẩm xuất khẩu và điện tử mới.
Ngoài ra, bạn có khá nhiều lựa chọn hợp kim cho từng bài toán, từ nhiệt độ thấp, độ bền đến độ dẻo. Bên cạnh đó, nguy cơ nhiễm chì khi thu gom, xử lý và tái chế sản phẩm cũng được hạn chế hơn.
Hạn chế của thiếc hàn không chì
Thực tế thì nhiều loại thiếc không chì cần nhiệt độ hàn cao hơn thiếc có chì. Nếu thao tác chưa đúng, bạn dễ gặp bong pad, cháy flux hoặc hư linh kiện. Khả năng thấm ướt cũng thường kém hơn, nhất là khi bề mặt bị oxy hóa.
Mặt khác, mối hàn có thể xỉn màu dù vẫn đạt yêu cầu kỹ thuật, và hợp kim chứa bạc có thể đắt hơn thiếc có chì hoặc thiếc Sn-Cu.
Ưu điểm và hạn chế của thiếc hàn có chì
Thiếc hàn có chì dễ hàn, thấm ướt tốt và nóng chảy ở nhiệt thấp, nhưng chì là chất nguy hại và không phù hợp với nhiều sản phẩm yêu cầu RoHS.
Ưu điểm của thiếc hàn có chì

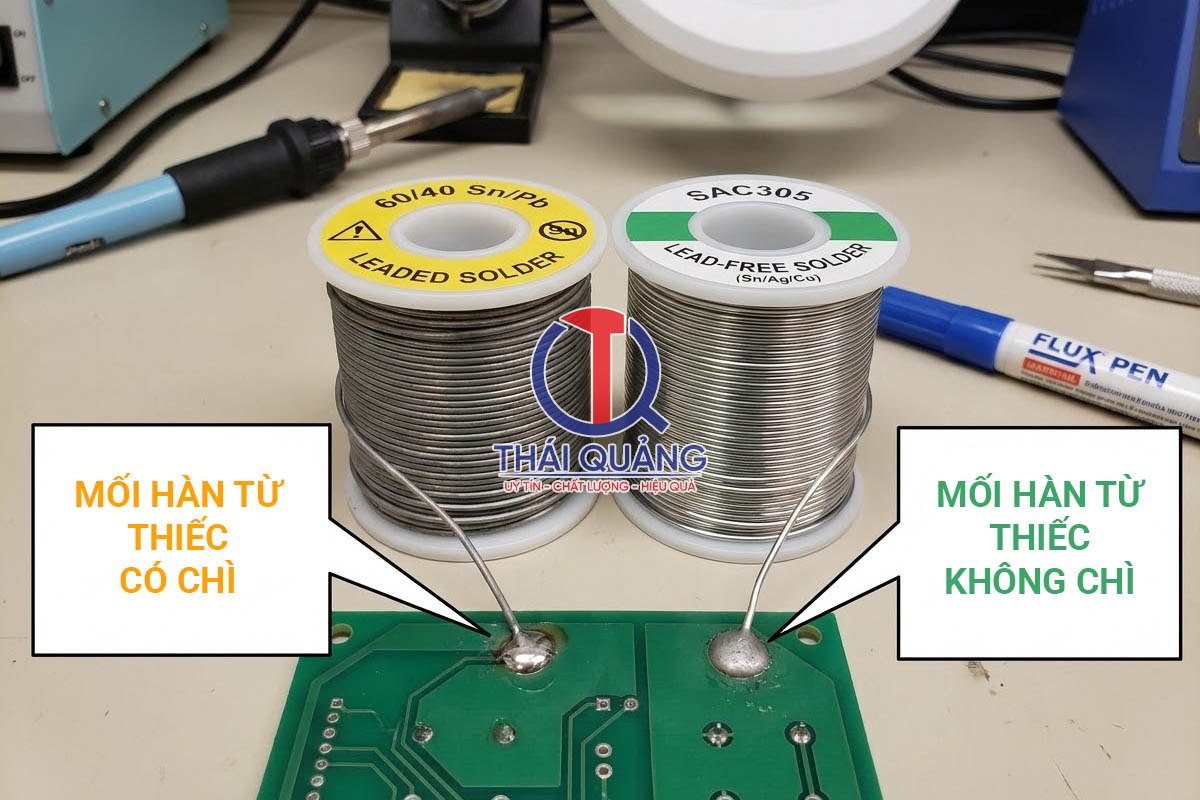

Nhiệt độ nóng chảy thấp giúp bạn thao tác dễ dàng ngay cả với trạm hàn công suất vừa phải. Khả năng thấm ướt tốt cũng thuận lợi khi hàn dây nhỏ, chân linh kiện hoặc pad khó tiếp cận.
Bên cạnh đó, mối hàn thường dễ quan sát và dễ sửa chữa. Thiếc có chì còn giảm ứng suất nhiệt lên một số linh kiện nhạy nhiệt. Vì vậy, nó vẫn hợp với sửa chữa thiết bị cũ, đào tạo kỹ thuật hoặc các ứng dụng không yêu cầu RoHS.
Hạn chế của thiếc hàn có chì
Chì là chất nguy hại, nên bạn phải kiểm soát chặt từ lúc sử dụng, lưu kho, vệ sinh đến xử lý chất thải. Sản phẩm dùng thiếc có chì cũng có thể bị vướng ở chuỗi cung ứng, hồ sơ xuất khẩu hoặc yêu cầu của khách hàng.
Ngoài ra, bạn cần có khu vực thao tác, hệ thống hút khói và quy trình vệ sinh riêng. Đặc biệt, đừng dùng lẫn cuộn thiếc có chì và không chì trên cùng một dây chuyền nếu chưa có quy trình kiểm soát nhiễm chéo.

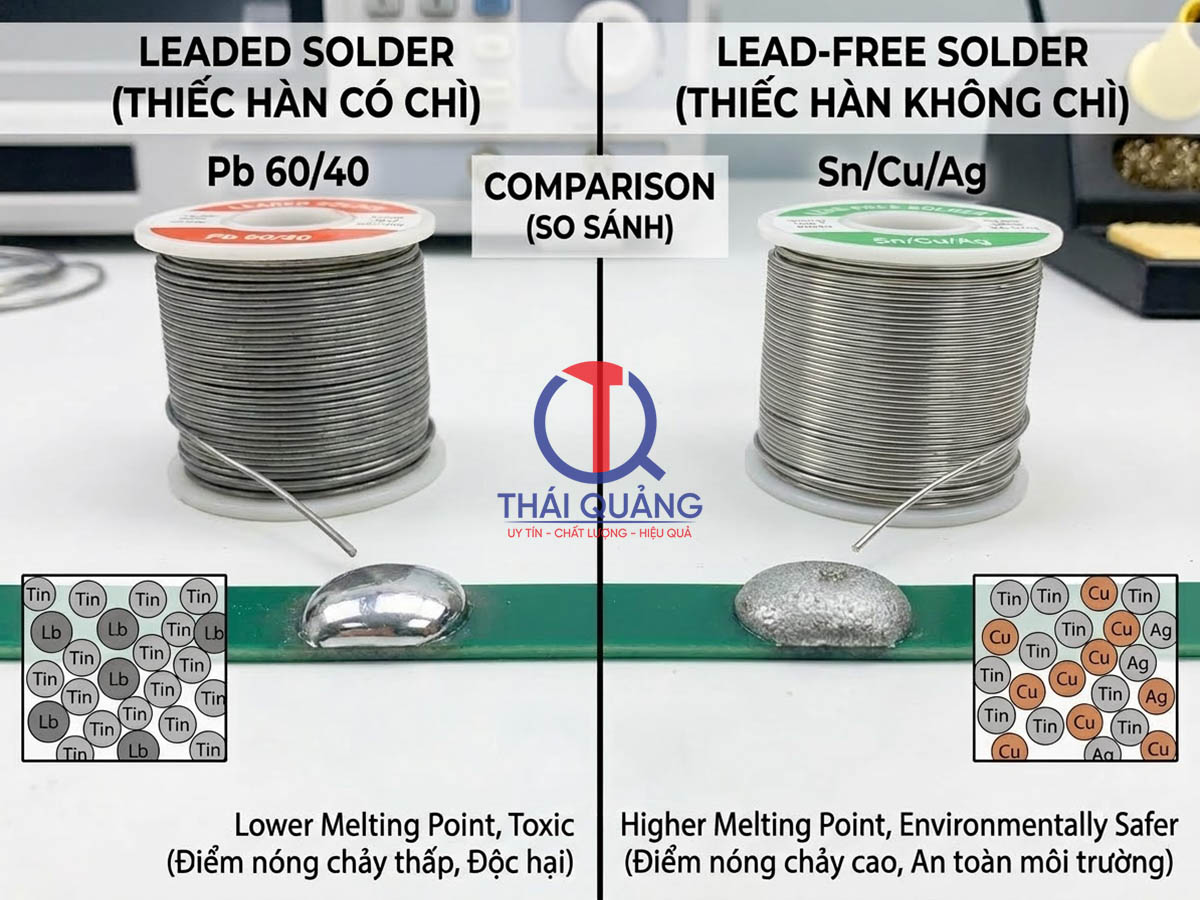

Nhiệt độ nóng chảy và nhiệt độ cài đặt
Sn63/Pb37 nóng chảy khoảng 183°C, còn SAC305 không chì khoảng 217-220°C. Nhiệt độ đầu mỏ phải cao hơn các mức này để bù phần nhiệt thất thoát khi mỏ hàn chạm vào pad và linh kiện.
| Hợp kim | Nhiệt độ nóng chảy (tham khảo) | Đặc điểm |
|---|---|---|
| Sn63/Pb37 | Khoảng 183°C | Dễ hàn, thấm ướt tốt |
| Sn60/Pb40 | Khoảng 183-190°C | Phổ biến trong sửa chữa |
| SAC305 | Khoảng 217-220°C | Không chì, dùng rộng rãi trong sản xuất |
| Sn-Cu | Khoảng 227°C | Chi phí hợp lý, cần nhiệt cao hơn |
| Sn-Bi | Có thể dưới 180°C | Nhiệt thấp, cần kiểm tra độ bền và tính tương thích |
Sn-Bi phù hợp với linh kiện nhạy nhiệt, nhưng bạn nên kiểm tra thêm độ bền cơ học trước khi đưa vào sản xuất.
Một lưu ý nhỏ mà mình hay gặp: khi mối hàn khó chảy, nhiều bạn phản xạ là tăng nhiệt. Cách này dễ làm cháy flux và hỏng pad. Bạn nên kiểm tra đầu mỏ, flux, độ sạch bề mặt và khả năng hồi nhiệt của trạm trước, rồi mới tính đến chuyện chỉnh nhiệt.
Có bắt buộc phải dùng thiếc hàn không chì không?
Không phải trường hợp nào cũng bắt buộc. Tuy nhiên, nếu sản phẩm bán vào thị trường hoặc chuỗi cung ứng áp dụng RoHS, bạn thường phải kiểm soát hàm lượng chì.
RoHS giới hạn chì ở mức 0,1% khối lượng trong vật liệu đồng nhất, trừ các trường hợp được miễn trừ. Một số ứng dụng kỹ thuật đặc thù vẫn có thể dùng chì nếu thuộc phạm vi miễn trừ hợp lệ.
Theo các tài liệu cập nhật của Ủy ban châu Âu, miễn trừ đối với chì trong một số loại thiếc hàn nhiệt độ cao vẫn tiếp tục được xem xét và điều chỉnh. Vì vậy, doanh nghiệp nên kiểm tra phiên bản RoHS áp dụng tại thời điểm đưa sản phẩm ra thị trường.
Quyết định cuối cùng cần dựa trên yêu cầu khách hàng, thị trường đích, hồ sơ compliance và tiêu chuẩn sản phẩm, chứ không phải dựa vào loại trạm hàn bạn đang có.
Cách chọn thiếc hàn phù hợp
Bạn nên chọn thiếc theo ba yếu tố: yêu cầu sản phẩm, đường kính dây và loại flux. Đừng chọn riêng lẻ một yếu tố, vì chúng ảnh hưởng lẫn nhau.
Chọn theo yêu cầu sản phẩm
| Tình huống | Gợi ý lựa chọn |
|---|---|
| Sản phẩm xuất khẩu hoặc yêu cầu RoHS | Thiếc không chì có chứng nhận |
| Sửa chữa thiết bị cũ | Có thể dùng thiếc có chì nếu tài liệu kỹ thuật cho phép |
| Mạch có linh kiện nhạy nhiệt | Cân nhắc Sn-Bi hoặc quy trình nhiệt thấp |
| Mạch công suất, yêu cầu độ bền nhiệt | Chọn hợp kim theo datasheet và tiêu chuẩn kiểm tra |
| Sản phẩm cần độ tin cậy cao | Đánh giá thêm chu kỳ nhiệt, độ bền cơ học và nguy cơ whisker |
Chọn theo đường kính dây thiếc
| Đường kính dây | Phù hợp với |
|---|---|
| 0,3-0,5 mm | Linh kiện nhỏ, SMD, thao tác chính xác |
| 0,6-0,8 mm | Đa dụng, sửa chữa và lắp ráp thủ công |
| 1,0 mm trở lên | Dây lớn, đầu nối, vùng cần bổ sung nhiều vật liệu |
Dây càng lớn càng dễ cấp quá nhiều thiếc, dẫn đến cầu hàn hoặc chảy lan. Ngoài đường kính, bạn nên để ý loại lõi flux đi kèm.

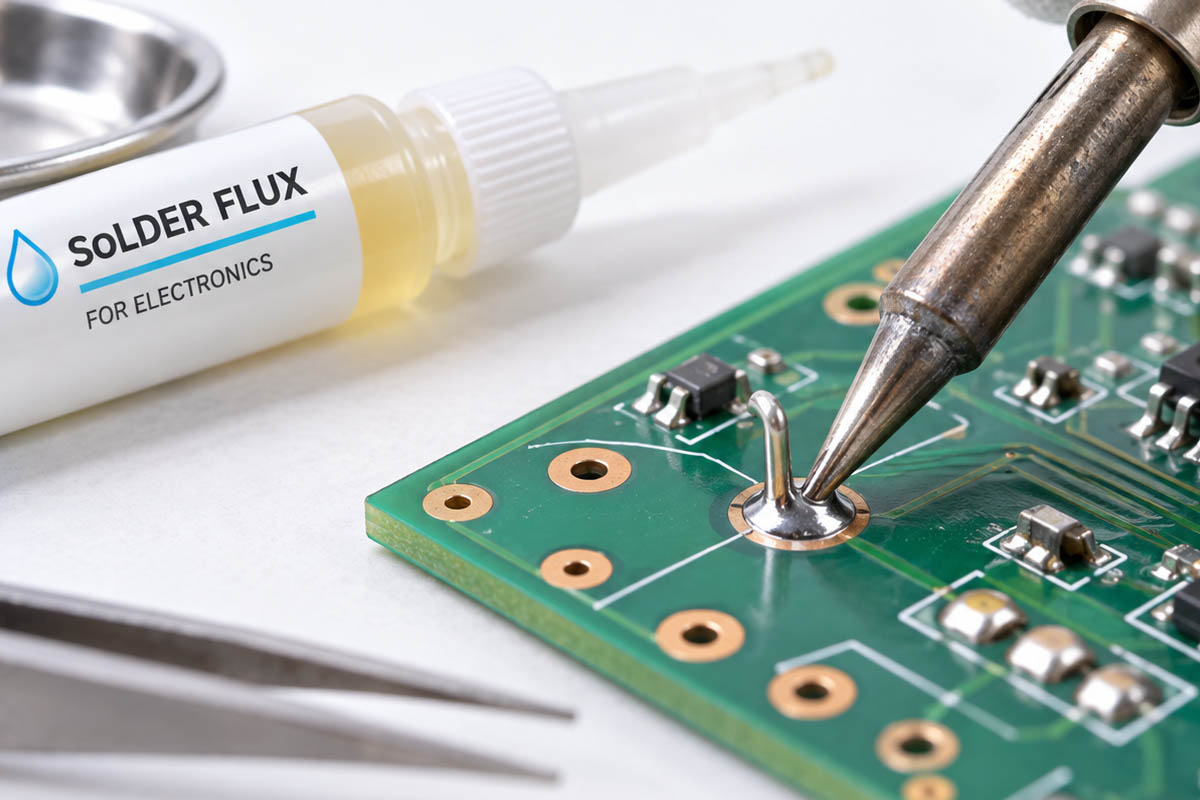

Chọn theo flux
Flux giúp loại bỏ oxide và cải thiện khả năng thấm ướt. Flux no-clean phù hợp khi quy trình cho phép không rửa sau hàn. Flux water-soluble thì phải rửa sạch theo hướng dẫn của nhà sản xuất. Riêng flux acid, bạn không nên dùng cho mạch điện tử nếu sản phẩm không được thiết kế cho mục đích đó.
Khi chuyển từ thiếc có chì sang không chì, bạn cần đánh giá lại cả flux, nhiệt độ và thời gian gia nhiệt.
Thiếc không chì có cần trạm hàn đặc biệt không?
Không nhất thiết phải có trạm riêng. Điều quan trọng là trạm hàn đạt được và giữ ổn định nhiệt độ làm việc, đồng thời hồi nhiệt nhanh.
Thiếc không chì thường đòi hỏi công suất và khả năng hồi nhiệt cao hơn. Đầu mỏ cũng cần lớp phủ bảo vệ tốt để chịu nhiệt độ làm việc cao. Bạn nên chọn đầu mỏ có kích thước phù hợp để truyền nhiệt nhanh, thay vì chỉ tăng nhiệt độ cài đặt.
Các trạm hàn Bakon như BK969, BK2000 và BK2200 đều hỗ trợ hàn lead-free. Bạn chỉ cần cài đúng nhiệt độ, chọn đầu mỏ phù hợp và làm theo hướng dẫn kỹ thuật của nhà sản xuất.
Khi triển khai tại xưởng, Thái Quảng có thể tư vấn cấu hình trạm hàn Bakon, đầu mỏ, giá đỡ, hút khói và thiết bị hỗ trợ theo loại mạch, sản lượng và yêu cầu ESD của khu vực làm việc.
Quy trình hàn không chì cho mối hàn ổn định
Một mối hàn không chì ổn định cần đủ nhiệt, đủ sạch và đúng thứ tự thao tác. Bạn có thể làm theo các bước sau:
- Làm sạch pad, chân linh kiện và đầu mỏ trước khi hàn.
- Chọn nhiệt độ theo hợp kim, kích thước mối nối và khuyến cáo của nhà sản xuất.
- Làm nóng đồng thời pad và chân linh kiện, sau đó cấp thiếc vào vùng tiếp xúc.
- Rút thiếc trước, giữ đầu mỏ thêm một lúc ngắn rồi mới rút mỏ để mối hàn đông đều.
- Kiểm tra độ phủ, hình dạng mối hàn, cầu hàn và dấu hiệu pad bị quá nhiệt.
- Ghi nhận nhiệt độ, thời gian tiếp xúc và loại vật tư để truy xuất khi cần.

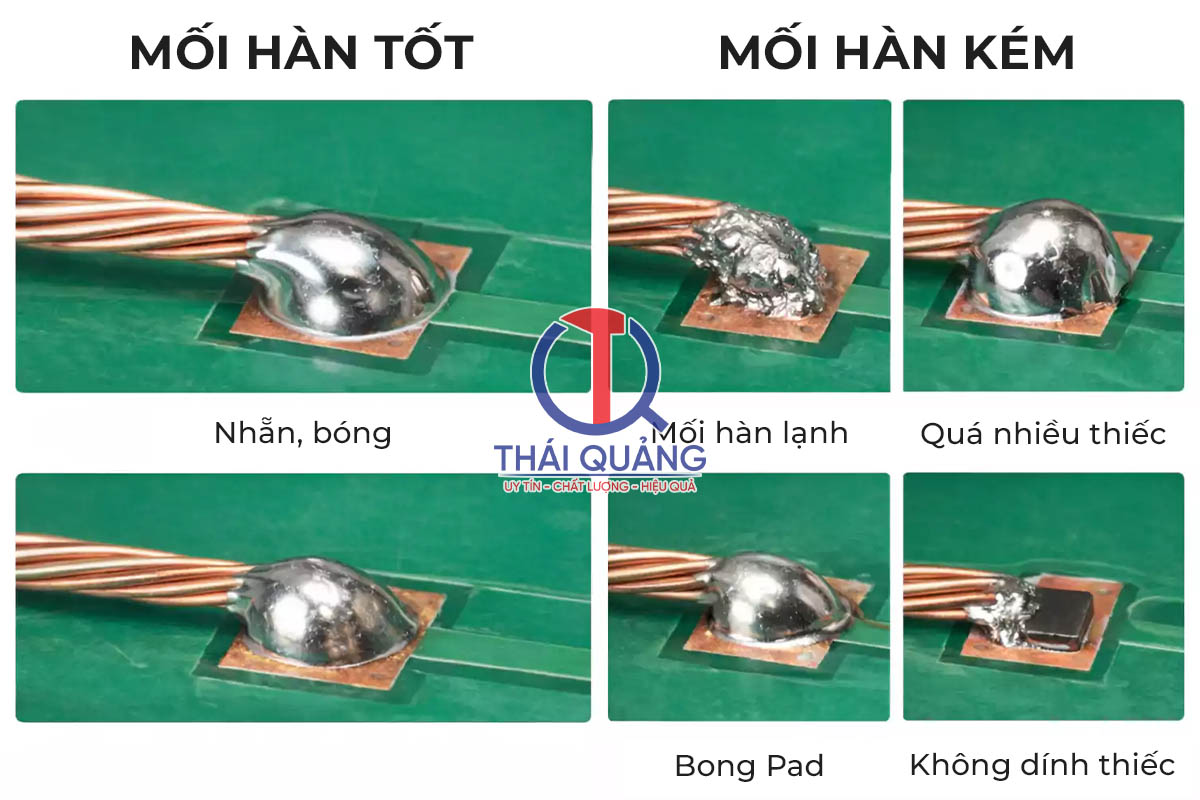

Mối hàn tốt phải phủ đều bề mặt cần nối, chứ không chỉ là một giọt thiếc nằm trên pad. Nếu thiếc co lại thành viên bi, bạn hãy kiểm tra oxide, flux, nhiệt độ và độ sạch. Còn nếu pad bị bong hoặc laminate đổi màu, hãy giảm thời gian gia nhiệt và cải thiện khả năng truyền nhiệt.
Với sản xuất số lượng lớn, mình khuyên bạn nên xác nhận quy trình bằng mẫu đầu ca và kiểm tra định kỳ. Ngoài ra, các công đoạn hàn thủ công trên bo mạch nhạy tĩnh điện nên đi kèm kiểm soát ESD.
An toàn khi sử dụng thiếc hàn
Dù dùng loại nào, bạn vẫn phải hút khói tại nguồn và giữ vệ sinh cá nhân. Thiếc có chì cần thêm biện pháp phân khu và kiểm soát cặn chì.
Với thiếc không chì
Không chì không có nghĩa là không có khói hay hóa chất nguy hại. Khói flux vẫn cần được hút tại nguồn. Bạn không nên ăn uống hoặc chạm tay lên mặt trong khu vực hàn, và nên rửa tay sau khi thao tác hoặc trước khi rời khu vực sản xuất. Dây thiếc thừa, cặn flux và vật tư cũng cần được thu gom theo quy trình xử lý chất thải của doanh nghiệp.
Với thiếc có chì
Trước tiên, hãy phân khu rõ ràng với khu vực hàn không chì. Tiếp theo, trang bị hút khói, găng tay phù hợp và có quy trình vệ sinh bề mặt. Bạn tuyệt đối không dùng khí nén thổi bụi hoặc cặn chì ra môi trường.
Bên cạnh đó, nên dán nhãn cuộn thiếc, dụng cụ và khay chứa để tránh nhầm lẫn. Người vận hành cũng cần được đào tạo về vệ sinh tay, lưu kho và xử lý chất thải chứa chì.
Những lỗi thường gặp khi chuyển sang thiếc không chì
Các lỗi thường thấy nhất đều xoay quanh nhiệt độ, vật tư và cách đánh giá mối hàn:
| Lỗi thường gặp | Hậu quả | Cách xử lý |
|---|---|---|
| Giữ nguyên nhiệt độ của thiếc có chì | Thiếc không chảy hoặc thấm ướt kém | Điều chỉnh nhiệt theo hợp kim không chì |
| Tăng nhiệt quá cao | Cháy flux, hỏng pad, hư linh kiện | Dùng đầu mỏ và công suất phù hợp |
| Thấy mối hàn xỉn rồi kết luận là lỗi | Loại bỏ nhầm mối hàn đạt | Đánh giá theo độ phủ, hình dạng và kiểm tra điện-cơ |
| Trộn vật tư có chì và không chì | Sai hồ sơ RoHS | Tách dụng cụ, dán nhãn, kiểm soát quy trình |
| Dùng đầu mỏ oxy hóa hoặc flux không tương thích | Thấm ướt kém, mối hàn không ổn định | Thay đầu mỏ, chọn flux phù hợp |
| Không kiểm tra nhiệt độ thực tế | Nhiệt cài đặt lệch so với thực tế | Kiểm tra bằng thiết bị đã hiệu chuẩn |
Gợi ý giải pháp thiết bị cho xưởng sản xuất
Một xưởng hàn ổn định cần cả hệ thống, không chỉ cuộn thiếc và trạm hàn thiếc. Với các dòng Bakon, bạn có thể tham khảo như sau:
- Bakon BK969 phù hợp công việc hàn thủ công cần kiểm soát nhiệt độ và thao tác ổn định.
- Bakon BK2000 và BK2200 nên cân nhắc cho khu vực cần công suất, khả năng hồi nhiệt hoặc cường độ sử dụng cao hơn.
Ngoài trạm hàn, bạn nên bổ sung giá đỡ mỏ hàn, bọt biển hoặc len đồng, đầu mỏ thay thế và bộ hút khói. Nếu làm việc với PCB nhạy tĩnh điện, hãy bố trí thêm thảm chống tĩnh điện, vòng đeo tay ESD và thiết bị nối đất ESD. Với dây chuyền sản xuất, bạn nên đánh giá đồng bộ trạm hàn, hút khói, bàn thao tác, kiểm tra ESD và quy trình vật tư.
Thái Quảng cung cấp các giải pháp về chống tĩnh điện, phòng sạch, máy hàn thiếc, máy khò nhiệt và thiết bị phụ trợ tự động hóa công nghiệp. Cách tư vấn của bên mình là ghép đúng thiết bị với vật liệu hàn và điều kiện sản xuất, thay vì chỉ chọn theo công suất trạm.
Câu hỏi thường gặp về thiếc hàn không chì và có chì
Thiếc hàn không chì có tốt hơn thiếc có chì không?
Không có loại nào tốt tuyệt đối cho mọi ứng dụng. Thiếc không chì phù hợp hơn với RoHS, sản xuất mới và yêu cầu môi trường. Thiếc có chì thì dễ hàn hơn trong nhiều tình huống sửa chữa. Bạn nên ưu tiên yêu cầu sản phẩm, độ tin cậy và quy định của thị trường.
Có thể dùng thiếc không chì trên trạm hàn thông thường không?
Có, nếu trạm đạt được nhiệt độ cần thiết và hồi nhiệt tốt. Bạn nên dùng đầu mỏ phù hợp với quy trình không chì, đồng thời điều chỉnh nhiệt độ, flux và thời gian tiếp xúc. Trước khi sản xuất hàng loạt, hãy kiểm tra datasheet của cả trạm hàn và hợp kim.
Mối hàn không chì bị xỉn có phải là mối hàn lỗi không?
Không nhất thiết. Nhiều hợp kim không chì tạo mối hàn ít bóng hơn hợp kim có chì. Bạn nên đánh giá độ phủ, khả năng bám dính, hình dạng và kết quả kiểm tra điện-cơ. Có thể tham chiếu tiêu chuẩn chấp nhận mối hàn như IPC-A-610.
Có được trộn thiếc hàn có chì và không chì không?
Bạn không nên trộn nếu chưa có quy trình đánh giá và kiểm soát thành phần. Hỗn hợp có thể làm thay đổi nhiệt độ nóng chảy và đặc tính thấm ướt. Việc trộn còn làm phức tạp truy xuất nguồn gốc và hồ sơ RoHS. Tốt nhất là tách dụng cụ, đầu mỏ, hoặc thực hiện quy trình chuyển đổi đã được phê duyệt.
Qua nội dung chia sẻ ở trên, hy vọng bạn đã thấy rõ sự khác nhau giữa hai loại thiếc hàn và biết cách chọn cho đúng:
- Chọn thiếc không chì khi ưu tiên RoHS, xuất khẩu, môi trường và sản xuất điện tử hiện đại.
- Chọn thiếc có chì khi quy trình sửa chữa hoặc ứng dụng đặc thù cho phép và bạn đã kiểm soát tốt an toàn.
- Khi chuyển sang không chì, hãy xem xét đồng thời hợp kim, nhiệt độ, flux, đầu mỏ, công suất trạm và tiêu chuẩn kiểm tra.
Thay vì chỉ chọn riêng cuộn thiếc, bạn nên đánh giá cả hệ thống gồm thiết bị hàn, máy hút khói, kiểm soát ESD và quy trình vật tư.
