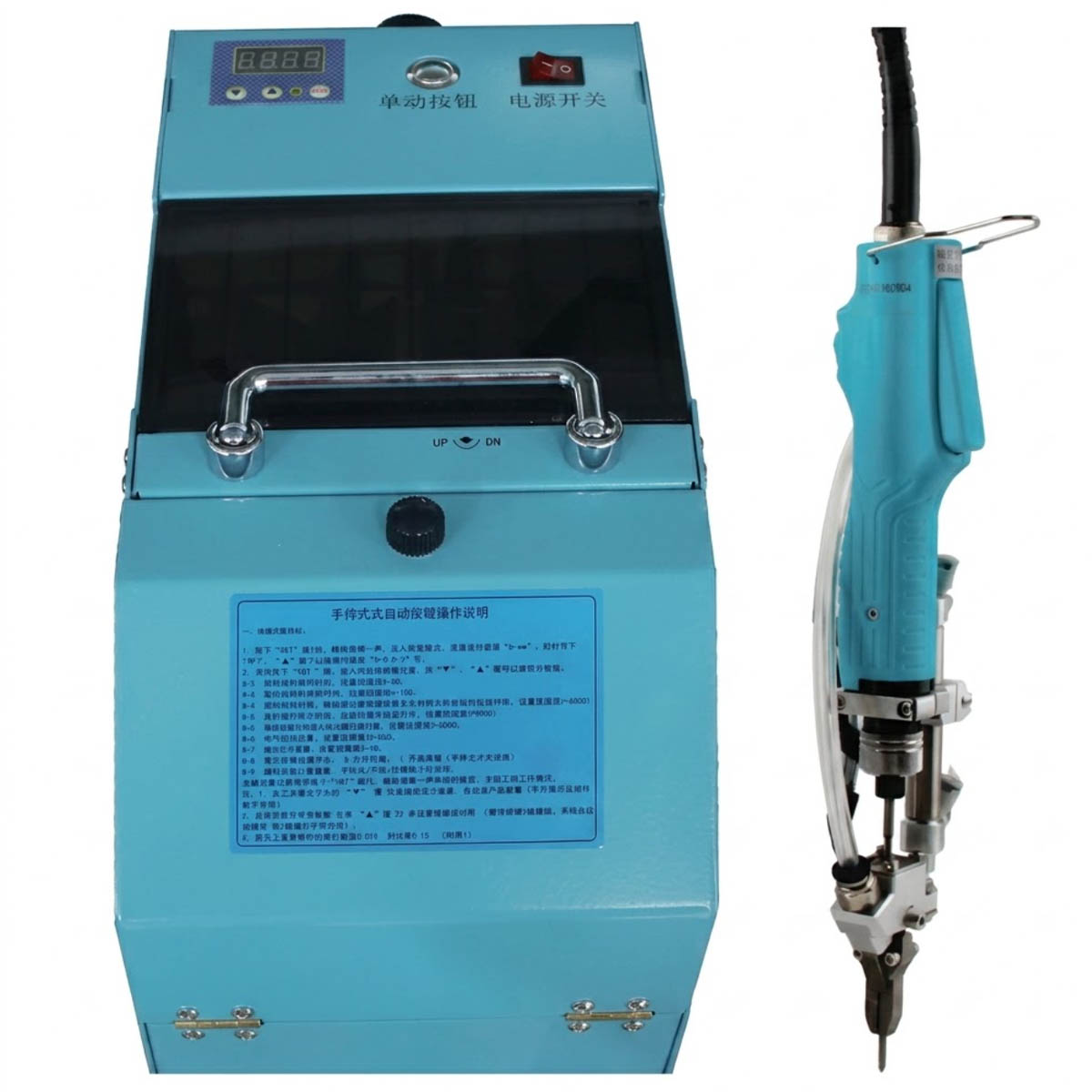

Máy cấp vít thổi khí BK2096 Bakon

Máy cấp vít BK2096 Bakon là dòng máy cấp vít thổi khí (blowing hand screw machine) được thiết kế cho các dây chuyền lắp ráp bán tự động, đặc biệt phổ biến trong ngành điện tử, thiết bị chính xác và phòng sạch. Thay vì phải nhặt vít bằng tay, BK2096 tự động sắp xếp, phân loại và cấp từng con vít đến tận đầu tô vít theo tín hiệu cảm biến, giúp tăng tốc độ lắp ráp đáng kể và giảm từ 1 đến 2 công nhân vận hành tại cùng một trạm.

Với thiết kế nhỏ gọn, độ ồn thấp dưới 65 dB và khả năng đặt ngay trên bàn thao tác, BK2096 là lựa chọn thực tế cho các nhà máy muốn nâng năng suất mà chưa cần đầu tư vào hệ thống robot cấp vít hoàn toàn tự động. Bài viết này sẽ giúp bạn hiểu rõ nguyên lý hoạt động, thông số kỹ thuật, cách tích hợp và những lưu ý quan trọng khi triển khai BK2096 trong thực tế sản xuất.

BK2096 là máy cấp vít loại gì và phù hợp với ai?

BK2096 là máy cấp vít dạng blowing type (thổi khí), sử dụng cơ chế turbine loading để sắp xếp vít trong phễu rồi đẩy từng con qua ống dẫn bằng luồng khí nén đến đầu tô vít tay hoặc tô vít treo. Người vận hành chỉ cần đưa đầu tô vít vào đúng vị trí lỗ vít, máy sẽ tự cấp vít theo chu kỳ mà không cần thao tác bốc vít thủ công.

Thiết bị phù hợp nhất với các nhà máy điện tử, nhựa, thiết bị y tế nhỏ hoặc bất kỳ line lắp ráp nào có số lượng vít lớn, chu kỳ lặp cao và yêu cầu kiểm soát chất lượng siết vít. Thực tế thì BK2096 thường được chúng tôi tại Thái Quảng tư vấn như một “bước đệm” rất hiệu quả trước khi doanh nghiệp đầu tư lên cell tự động hoặc robot siết vít hoàn chỉnh, bởi chi phí đầu tư thấp hơn nhiều nhưng vẫn cải thiện năng suất rõ rệt.

Thông số kỹ thuật máy cấp vít BK2096 Bakon

Bảng thông số kỹ thuật đầy đủ

Thông số	Giá trị
Dung lượng phễu vít	M2×6 – 5.000 vít
Hiệu suất cấp	50-60 vít/phút
Thời gian cấp mỗi vít	~0,5 giây/vít
Phương thức cấp	Thổi khí (blowing type)
Khoảng cách cấp	1-4 m
Nguồn điện	AC 220V – 50Hz (tùy chọn AC 110V – 50Hz)
Công suất tiêu thụ	40W
Áp suất khí nén	2-5 kgf/cm²
Độ ồn	Dưới 65 dB

Đọc thông số này như thế nào trong thực tế?

Dung lượng phễu 5.000 vít M2×6 đủ để vận hành liên tục trong nhiều giờ mà không cần nạp lại thường xuyên, phù hợp với batch sản xuất trung bình. Tốc độ 50-60 vít/phút tương đương khoảng 1 vít mỗi giây, đáp ứng tốt cho các line có chu kỳ lắp ráp từ 3 đến 8 giây/sản phẩm với 2 đến 4 vị trí siết vít.

Công suất tiêu thụ chỉ 40W là con số rất nhỏ, dễ tích hợp vào ổ cắm công nghiệp tại bất kỳ trạm làm việc nào mà không cần kéo thêm đường điện riêng. Áp suất khí nén yêu cầu từ 2 đến 5 kgf/cm² cũng nằm trong dải phổ biến của hầu hết hệ thống khí nén nhà xưởng, chỉ cần thêm bộ lọc – điều áp – bôi trơn (FRL) cơ bản là đủ. Khoảng cách cấp vít lên đến 4 m cho phép đặt máy cách xa khu vực thao tác, giữ bàn làm việc gọn gàng hơn.

Nguyên lý hoạt động của BK2096 với cơ chế thổi khí

Turbine loading (từ phễu vít đến ống dẫn)

BK2096 dùng cơ chế turbine loading: vít được quay và đảo liên tục trong phễu, sau đó đi qua rãnh dẫn hướng và cơ cấu định vị để xếp thành hàng đơn. Khi vít đạt đúng tư thế (đầu vít hướng đúng chiều), chúng được đưa vào cổng cấp và nối với ống thổi khí để vận chuyển đến đầu tô vít.

Những vít ngược chiều, sai tư thế hoặc có hình dạng bất thường sẽ bị loại tự động, rơi trở lại phễu để đảo lại hoặc bị sàng bỏ. Cơ chế này ổn định hơn đáng kể so với các máy cấp vít rung kiểu cũ, vốn dễ bị kẹt khi gặp vít không đồng đều.

Điều khiển bằng cảm biến (một vít cho mỗi lần siết)

Hệ thống tích hợp cảm biến tại đường cấp hoặc đầu ra để phát hiện trạng thái của đầu tô vít. Khi tô vít rút vít ra hoặc cảm biến nhận biết vị trí cấp đã “trống”, máy tự động cấp tiếp đúng 1 vít. Nhờ vậy, không xảy ra hiện tượng cấp trùng hay 2 vít chồng lên nhau tại đầu tô vít, giúp quá trình lắp ráp diễn ra trơn tru và nhất quán.

Cơ chế này tương thích tốt với tô vít điện tự động dừng lực, đặc biệt phù hợp với môi trường phòng sạch và ESD vì hạn chế tối đa thao tác tay vào khay vít.

Chức năng “không đủ torque, không cấp vít tiếp theo”

Đây là tính năng đáng chú ý của BK2096 trong môi trường kiểm soát chất lượng chặt chẽ. Khi được kết hợp với hệ thống khóa vít có phản hồi torque, nếu lực siết chưa đạt ngưỡng yêu cầu, máy có thể được cấu hình để không cấp vít tiếp theo. Bởi vậy, công nhân không thể vô ý chuyển sang vít kế tiếp khi vít hiện tại chưa được siết đủ lực, giảm đáng kể lỗi sót vít, siết thiếu hoặc trượt ren.

Trong các dự án chúng tôi triển khai, tính năng này thường được đấu nối với tín hiệu OK/NOK từ tô vít điện sang hệ thống đèn Andon hoặc PLC để khóa thao tác ngay khi phát hiện lỗi.

Ưu điểm của BK2096 trong sản xuất công nghiệp

Tăng năng suất và giảm nhân công trực tiếp

BK2096 loại bỏ hoàn toàn thao tác nhặt vít bằng tay, giúp duy trì tốc độ khoảng 1 vít/giây một cách ổn định trong suốt ca làm việc. Với các line chuyên siết vít, máy có thể giúp giảm từ 1 đến 2 công nhân cho cùng một sản lượng, hoặc tăng sản lượng đáng kể với cùng số nhân sự hiện có.

Hiệu quả đặc biệt rõ khi áp dụng cho các sản phẩm có nhiều vít như board điện tử, module cơ khí nhỏ hay thiết bị tiêu dùng. Kết hợp thêm tô vít điện tự động dừng lực, chất lượng siết vít được duy trì đồng đều ngay cả khi cường độ làm việc cao.

Giảm lỗi lắp ráp và xử lý kẹt vít dễ dàng

Chức năng tự động loại vít dị hình và sai tư thế giúp hạn chế kẹt ống cấp, đồng thời cơ chế “không đủ torque, không cấp vít mới” ngăn các lỗi sót vít hoặc siết trượt ren. Bên cạnh đó, cấu trúc cơ học của BK2096 được thiết kế để dễ bảo trì, nếu có kẹt vít xảy ra, kỹ thuật không chuyên cũng có thể xử lý trong vài giây mà không cần tháo máy phức tạp.

Trong môi trường phòng sạch hoặc ESD, việc hạn chế thao tác tay với vít còn giúp giảm bám bụi và phát sinh tĩnh điện do cọ xát, một yếu tố quan trọng mà nhiều nhà máy điện tử thường bỏ qua.

Vận hành ổn định, độ ồn thấp, phù hợp ca dài

Độ ồn dưới 65 dB cho phép BK2096 vận hành thoải mái trong không gian nhà xưởng kín mà không gây ảnh hưởng đáng kể đến công nhân. Cấu trúc cơ khí đơn giản với ít chi tiết chuyển động, kết hợp linh kiện điện tử chính hãng (nhiều phần nhập khẩu), giúp máy duy trì độ tin cậy cao khi chạy 2 đến 3 ca/ngày nếu được bảo trì đúng định kỳ.

Loại vít nào phù hợp với BK2096?

Không phải loại vít nào cũng chạy tốt trên BK2096. Bảng dưới đây tóm tắt nhanh để đội kỹ thuật dễ tra cứu khi làm spec:

Tiêu chí	Phù hợp	Cần kiểm tra trước	Không khuyến nghị
Đường kính	M1.4 – M3	M3 – M4 (tùy chiều dài)	Trên M4
Chiều dài	Ngắn đến trung bình (ví dụ M2×6)	Vít dài hơn 10mm	Vít quá dài so với đường kính
Hình dạng đầu	Đầu tròn, đầu chìm chuẩn	Đầu lạ, đầu lớn bất thường	Đầu có gờ nổi, đầu không đối xứng
Phụ kiện đi kèm	Không có vòng đệm rời	Vòng đệm gắn sẵn (cần test)	Vít tự khoan, vít có lò xo
Vật liệu	Thép, inox chuẩn	Vít nhựa (cần test)	Vít biến dạng, bavia nhiều

Nếu bạn đang dùng loại vít đặc biệt hoặc chưa chắc chắn về khả năng tương thích, chúng tôi khuyến nghị gửi mẫu vít để test thực tế trước khi chốt model. Đây là bước Thái Quảng luôn thực hiện khi tư vấn cho khách hàng, tránh phát sinh vấn đề sau khi đã đầu tư.

Ứng dụng điển hình của BK2096 trong nhà máy

Ngành điện tử (PCB, module, thiết bị tiêu dùng)

BK2096 được dùng phổ biến nhất trong lắp ráp PCB vào housing, module hiển thị, thiết bị mạng, router, đầu ghi và camera. Các loại vít nhỏ từ M1.4 đến M2.6 thường dùng trong sản phẩm điện tử là kích thước BK2096 xử lý tốt nhất.

Khi kết hợp với bàn thao tác ESD, ghế ESD và dây đeo cổ tay chống tĩnh điện (đây đều là các sản phẩm Thái Quảng đang cung cấp), BK2096 trở thành một phần trong trạm làm việc chuẩn ESD hoàn chỉnh, giúp ổn định lực siết và giảm tỷ lệ lỗi ở công đoạn final test.

Ngành nhựa (lắp ráp vỏ và cụm chi tiết)

Với các sản phẩm nhựa có sản lượng lớn và nhịp lặp cao, BK2096 giúp giảm rủi ro mất vít, rơi vít vào khuôn hoặc cụm cơ cấu, đồng thời hạn chế lỗi ngoại quan do thao tác tay. Khi kết hợp với jig định vị sản phẩm, thao tác siết vít gần như trở thành “chạm là có vít”, giúp công nhân duy trì nhịp làm việc đều đặn.

Chúng tôi thường hỗ trợ khách hàng đánh giá layout trạm lắp ráp và chọn loại máy cấp vít cùng tô vít phù hợp với từng dòng sản phẩm cụ thể, thay vì chỉ bán thiết bị đơn lẻ.

Ứng dụng trong phòng sạch và môi trường ESD

BK2096 có cấu trúc bao kín tương đối, tạo ít bụi trong quá trình vận hành. Kết hợp với tô vít điện không chổi than, máy phù hợp cho phòng sạch cấp trung bình. Trong môi trường ESD control, chỉ cần đi kèm hệ thống bàn, ghế, khay ESD và dây nối đất chuẩn là đủ điều kiện tích hợp.

Việc hạn chế thao tác tay với vít không chỉ giảm bám bụi mà còn giảm phát sinh tĩnh điện do cọ xát, phù hợp cho các ngành module quang, linh kiện chính xác và thiết bị y tế nhỏ.

So sánh BK2096 với các dạng máy cấp vít khác

Khi chọn máy cấp vít, câu hỏi thường gặp nhất là: “BK2096 blowing type có phù hợp hơn máy cấp vít dạng máng hay không?” Bảng dưới đây giúp bạn so sánh nhanh theo các tiêu chí thực tế:

Tiêu chí	BK2096 (blowing type)	Máy cấp vít dạng máng/rãnh (ví dụ BK715, BK725A)	Hệ thống robot cấp vít tự động
Khoảng cách cấp	1-4 m	Rất ngắn (cạnh bàn thao tác)	Linh hoạt theo thiết kế
Tốc độ cấp	~1 vít/giây	Tương đương hoặc nhanh hơn	Cao hơn, ổn định hơn
Không gian lắp đặt	Nhỏ gọn, đặt trên bàn	Cần gắn cạnh trạm thao tác	Cần tích hợp vào cell
Tính linh hoạt loại vít	Trung bình (1-2 loại vít chính)	Trung bình	Cao (có thể lập trình đa loại)
Chi phí đầu tư	Thấp đến trung bình	Thấp	Cao
Phù hợp với	Line bán tự động, vít nhỏ, khoảng cách xa	Trạm cố định, khoảng cách ngắn	Line tự động hóa cao, sản lượng lớn
Yêu cầu kỹ thuật vận hành	Thấp	Thấp	Cao

Nhìn vào bảng này, BK2096 là lựa chọn tốt khi bạn cần cấp vít qua khoảng cách 1 đến 4 m, muốn giữ bàn thao tác gọn, hoặc cần cấp vào các vị trí khó tiếp cận. Nếu trạm lắp ráp cố định và khoảng cách rất ngắn, máy cấp vít dạng máng có thể là phương án tiết kiệm hơn. Còn nếu line đã đủ điều kiện tự động hóa cao, robot cấp vít mới thực sự phát huy hết tiềm năng.

Tích hợp BK2096 vào dây chuyền bán tự động

Kết hợp với tô vít điện, jig và balancer

BK2096 thường được kết hợp với tô vít điện Bakon hoặc các hãng tương đương, dây cấp vít nối trực tiếp từ máy đến đầu tô vít. Để tối ưu hiệu quả, nên thiết kế jig cố định sản phẩm sao cho vị trí lỗ vít lặp lại theo một chu trình chuẩn, giúp công nhân thao tác nhất quán và nhanh hơn.

Treo tô vít bằng balancer cũng là cách hay để giảm mỏi tay, đồng thời giữ vị trí đầu vít ổn định với ống cấp. Toàn bộ trạm nên được bố trí trên bàn ESD hoặc bàn phòng sạch cho các ngành có yêu cầu cao. Thái Quảng có kinh nghiệm thiết kế trạm tích hợp bao gồm bàn, tô vít, máy cấp vít, hút khói hàn và hệ thống ESD cho nhiều khách hàng trong ngành điện tử.

Kết nối tín hiệu với PLC và hệ thống Andon

Một số cấu hình của BK2096 cho phép đưa tín hiệu trạng thái (lỗi cấp vít, hết vít, kẹt) về PLC. Nhờ đó, có thể cấu hình dừng line, bật đèn Andon hoặc chặn cấp sản phẩm tiếp theo khi trạm siết vít gặp sự cố. Kết hợp thêm tín hiệu torque OK/NOK từ tô vít điện, BK2096 không còn là thiết bị độc lập mà trở thành một phần của trạm tự động hóa thông minh.

Chúng tôi có thể hỗ trợ giải pháp đấu nối, sơ đồ I/O và tư vấn PLC cơ bản khi khách hàng có nhu cầu triển khai theo hướng này.

Vận hành và bảo trì BK2096 đúng cách

Hướng dẫn vận hành cơ bản cho công nhân

Trước khi chạy máy, cần kiểm tra áp suất khí nén, nguồn điện, tình trạng ống dẫn vít và đầu tô vít. Đổ vít đúng loại và đúng dung lượng, tránh nạp vượt mức khuyến nghị vì có thể gây quá tải phễu và làm giảm hiệu quả sắp xếp.

Trong quá trình vận hành, theo dõi độ ổn định cấp vít. Nếu thấy cấp chậm hoặc không đều, nên dừng máy kiểm tra phễu, rãnh dẫn và ống thổi trước khi tiếp tục. Thái Quảng thường cung cấp SOP vận hành kèm hình ảnh hoặc video hướng dẫn cho từng trạm lắp ráp khi triển khai.

Bảo trì định kỳ và xử lý kẹt vít

Tần suất	Công việc bảo trì
Hàng ca	Kiểm tra áp suất khí, quan sát tốc độ cấp vít, vệ sinh bề mặt ngoài
Hàng ngày	Kiểm tra ống dẫn vít (gập, đè, nứt), kiểm tra cảm biến, vệ sinh phễu vít
Hàng tuần	Làm sạch rãnh dẫn hướng, kiểm tra bu lông lỏng, kiểm tra cánh turbine
Hàng tháng	Kiểm tra toàn bộ linh kiện điện tử, thay thế phụ tùng hao mòn nếu cần

Khi xảy ra kẹt vít, cần tắt nguồn và xả áp trước, sau đó mở nắp theo hướng dẫn để lấy vít kẹt ra. Bước quan trọng tiếp theo là kiểm tra lại loại vít đang sử dụng, vì phần lớn trường hợp kẹt xuất phát từ vít không đúng spec hoặc có bavia.

Lỗi thường gặp và cách xử lý

Không cấp vít hoặc cấp chậm: Kiểm tra áp suất khí nén, xem phễu có đầy quá mức không, vít có bị ẩm hoặc dính dầu không, cảm biến có bẩn không.

Cấp 2 vít trong 1 lần: Kiểm tra và chỉnh lại cơ cấu tách vít, rà soát xem loại vít có phù hợp với rãnh dẫn hay không.

Ống dẫn hay bị kẹt: Khả năng cao là vít quá dài hoặc không đúng tiêu chuẩn BK2096, cần đánh giá lại spec vít đầu vào.

Tiếng ồn tăng bất thường: Kiểm tra cánh turbine, bu lông lỏng và dị vật trong phễu.

Trong thực tế triển khai, những lỗi này thường được xử lý nhanh bằng tuning nhỏ kết hợp đào tạo lại thao tác đổ vít và kiểm soát chất lượng vít đầu vào.

Kinh nghiệm khi chọn mua BK2096

Trước khi chốt mua BK2096, đội kỹ thuật nên xác định rõ các thông tin sau để tránh chọn sai model hoặc phải điều chỉnh lại sau khi lắp đặt:

Thứ nhất, xác định rõ loại vít, kích thước, vật liệu và có hay không có vòng đệm đi kèm. Đây là yếu tố quyết định BK2096 có chạy được hay không.

Thứ hai, tính takt time và số vít trên mỗi sản phẩm để xác nhận công suất cấp vít 50-60 vít/phút có đủ đáp ứng hay không.

Thứ ba, xem xét yêu cầu chất lượng siết (torque, tỷ lệ rework) và khả năng tích hợp với hệ thống kiểm soát lực siết hiện có.

Thứ tư, đánh giá điều kiện môi trường: có yêu cầu ESD, phòng sạch hay hạn chế tiếng ồn không.

Thứ năm, xác nhận yêu cầu dịch vụ sau bán hàng: bảo hành, thay thế phụ tùng và hỗ trợ kỹ thuật tại chỗ. Đây là điểm Thái Quảng cam kết thực hiện với tư cách là đơn vị được Shenzhen Bakon ủy quyền chính thức phân phối và hỗ trợ kỹ thuật toàn bộ dòng Bakon tại Việt Nam.

Vai trò của Thái Quảng trong việc triển khai BK2096

Thái Quảng là đơn vị được ủy quyền chính thức phân phối, marketing và hỗ trợ kỹ thuật toàn bộ dòng sản phẩm Bakon và UNESD trên toàn lãnh thổ Việt Nam theo Giấy ủy quyền số BK202601013 do Shenzhen Bakon Electronic Technology Co., Ltd. cấp. Bởi vậy, khi mua BK2096 qua Thái Quảng, bạn không chỉ nhận được thiết bị chính hãng mà còn được hỗ trợ kỹ thuật bởi đội ngũ có kinh nghiệm thực chiến trong nhà máy điện tử, phòng sạch và chống tĩnh điện.

Ngoài máy cấp vít BK2096, chúng tôi còn cung cấp giải pháp trạm lắp ráp hoàn chỉnh bao gồm tô vít điện, thiết bị ESD, bàn ghế phòng sạch và các phụ trợ tự động hóa. Nhờ đó, BK2096 không chỉ là một máy cấp vít đơn lẻ mà trở thành mắt xích tối ưu trong toàn bộ hệ thống sản xuất mà doanh nghiệp đang xây dựng.

Chúng tôi cũng có thể hỗ trợ test vít thực tế, khảo sát line, đề xuất layout và xác nhận điều kiện khí nén, điện cho BK2096 trước khi bạn quyết định đầu tư hàng loạt.

Câu hỏi thường gặp về máy cấp vít BK2096 Bakon

BK2096 có thể dùng với loại vít nào?

BK2096 phù hợp nhất với vít máy nhỏ từ M1.4 đến M3, thân tròn, đầu chuẩn, không có vòng đệm rời. Với vít đặc biệt hoặc có vòng đệm gắn sẵn, cần test mẫu trước khi xác nhận tương thích.

Máy có cần khí nén không?

Có. BK2096 yêu cầu nguồn khí nén áp suất từ 2 đến 5 kgf/cm², phù hợp với hầu hết hệ thống khí nén nhà xưởng tiêu chuẩn.

Khoảng cách từ máy đến đầu tô vít tối đa là bao nhiêu?

BK2096 hỗ trợ khoảng cách cấp từ 1 đến 4 m, đủ để đặt máy cách xa khu vực thao tác và giữ bàn làm việc gọn gàng.

BK2096 có phù hợp với môi trường phòng sạch không?

Phù hợp cho phòng sạch cấp trung bình nếu kết hợp với tô vít điện không chổi than và hệ thống ESD đồng bộ. Với phòng sạch yêu cầu cao hơn, cần trao đổi thêm với Thái Quảng để đánh giá cụ thể.

Máy có thể kết nối với PLC không?

Một số cấu hình cho phép xuất tín hiệu trạng thái (kẹt vít, hết vít, lỗi cấp) về PLC để tích hợp vào hệ thống điều khiển line hoặc đèn Andon.

Nếu vít bị kẹt thì xử lý như thế nào?

Tắt nguồn, xả áp khí, mở nắp theo hướng dẫn và lấy vít kẹt ra. Cấu trúc BK2096 được thiết kế để kỹ thuật không chuyên cũng có thể xử lý trong vài giây.

Thái Quảng có hỗ trợ bảo hành và phụ tùng thay thế không?

Có. Với tư cách là nhà phân phối được ủy quyền chính thức của Bakon tại Việt Nam, Thái Quảng cung cấp đầy đủ dịch vụ bảo hành, vật tư thay thế và hỗ trợ kỹ thuật tại chỗ.

Hy vọng nội dung trên đã giúp bạn có cái nhìn toàn diện về máy cấp vít BK2096 Bakon, từ nguyên lý hoạt động, thông số kỹ thuật, cách chọn vít phù hợp cho đến kinh nghiệm tích hợp vào dây chuyền thực tế. BK2096 là giải pháp thực tế và hiệu quả về chi phí cho các nhà máy muốn nâng năng suất lắp ráp mà chưa cần đầu tư vào tự động hóa hoàn toàn.

Nếu bạn đang cân nhắc triển khai BK2096 hoặc muốn được tư vấn giải pháp trạm lắp ráp phù hợp hơn với điều kiện sản xuất thực tế, hãy liên hệ với chúng tôi tại Thái Quảng để được hỗ trợ kỹ thuật, test mẫu vít và khảo sát line miễn phí.
