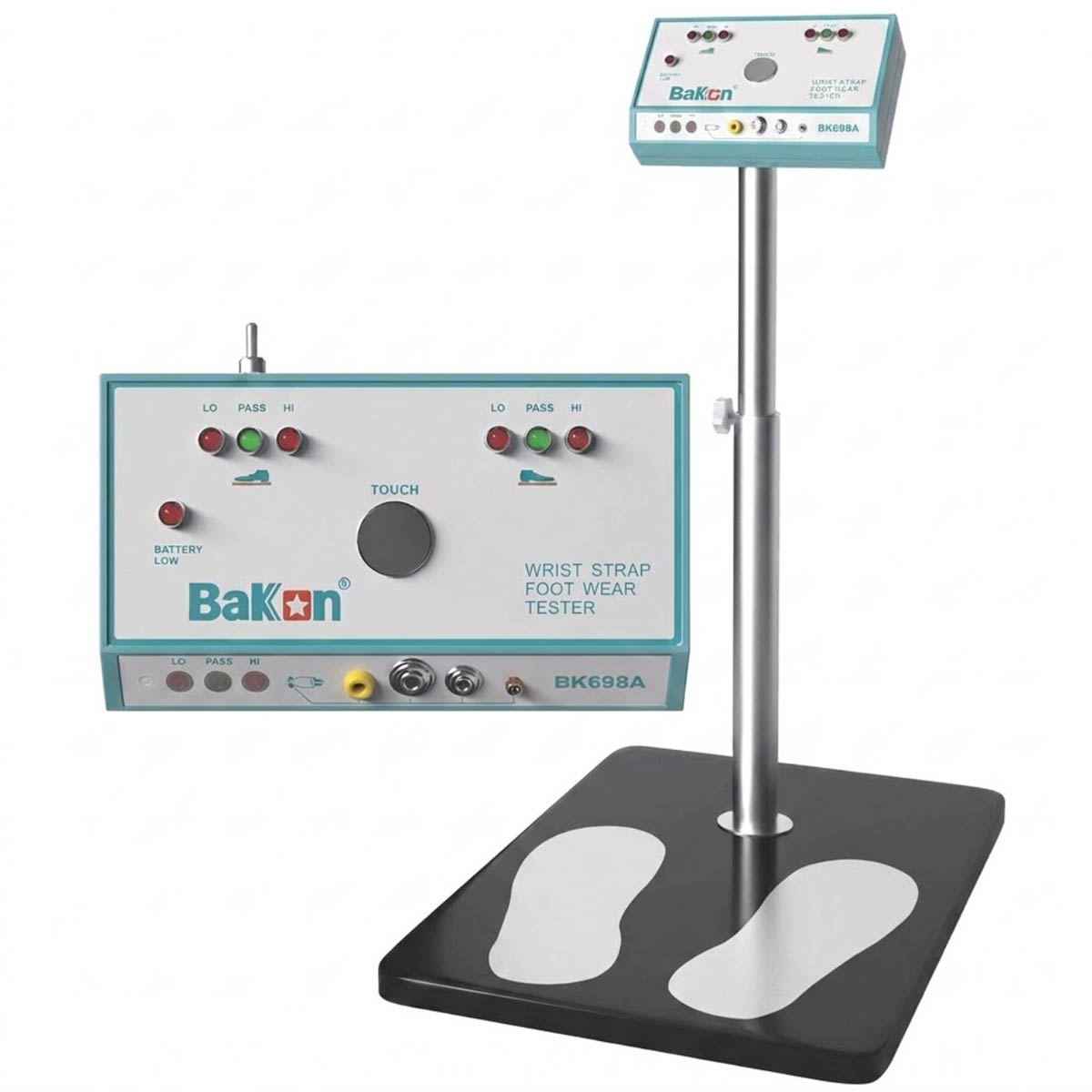

Máy đo điện trở cổ tay và chân BK698A Bakon

BK698A Bakon là máy kiểm tra toàn diện điện trở cơ thể người (human body comprehensive tester), được thiết kế để đo đồng thời điện trở của vòng đeo tay chống tĩnh điện (wrist strap), giày chống tĩnh điện bên trái và bên phải ngay tại điểm kiểm soát ra vào khu vực sản xuất. Thiết bị hiển thị kết quả qua LED với ba trạng thái rõ ràng là LO, PASS và HI, kèm cảnh báo âm thanh khi điện trở nằm ngoài ngưỡng cho phép. Nếu bạn đang tìm hiểu về model BK698A Bakon để đánh giá cho nhà máy, phòng sạch hoặc khu vực ESD, bài viết này sẽ cung cấp đầy đủ thông số kỹ thuật, cơ chế hoạt động, ứng dụng thực tế và tiêu chí chọn mua từ góc nhìn của đội ngũ kỹ thuật Thái Quảng.

BK698A Bakon là gì?

BK698A là thiết bị kiểm tra tĩnh điện toàn diện cho người vận hành (human body comprehensive tester) do Shenzhen Bakon Electronic Technology Co., Ltd. sản xuất. Thiết bị đo điện trở tổng hợp của cơ thể người, bao gồm cả điện trở của wrist strap và giày chống tĩnh điện, trong một lần kiểm tra duy nhất.

Điểm cần phân biệt rõ là BK698A không phải máy đo điện trở bề mặt vật liệu. Đối tượng đo của thiết bị này là con người và các phụ kiện ESD mà người đó đang mang, cụ thể là vòng đeo tay và giày. Bởi vậy, BK698A thường được đặt tại cổng vào khu vực sản xuất hoặc phòng sạch, đóng vai trò như một trạm sàng lọc ESD trước khi nhân sự bước vào line.

Thiết bị được trang bị hai mạch đo độc lập: mạch 750KΩ đến 10MΩ dành cho wrist strap và mạch 750KΩ đến 100MΩ dành cho giày. Nhờ vậy, mỗi hạng mục được kiểm tra theo ngưỡng phù hợp với tiêu chuẩn ESD, không bị lẫn lộn giữa các loại phụ kiện có yêu cầu điện trở khác nhau.

BK698A kiểm tra những gì?

BK698A kiểm tra đồng thời ba thiết bị ESD độc lập gồm wrist strap, giày trái và giày phải, hoàn tất toàn bộ quy trình kiểm tra ESD của một người vận hành chỉ trong một lần đứng lên thiết bị.

Vòng đeo tay chống tĩnh điện (wrist strap)

Wrist strap được kiểm tra theo dải 750KΩ đến 10MΩ. Người vận hành đặt tay hoặc kết nối wrist strap vào điểm tiếp xúc của thiết bị, BK698A sẽ đo điện trở và trả về kết quả ngay lập tức qua đèn LED. Nếu điện trở nằm trong dải cho phép, đèn xanh (Pass) sáng lên. Nếu điện trở vượt quá 10MΩ hoặc thấp hơn 750KΩ, đèn đỏ (Fail) sáng kèm cảnh báo.

Ngưỡng này phù hợp với yêu cầu kiểm soát ESD phổ biến trong sản xuất điện tử, nơi wrist strap cần đảm bảo dẫn điện đủ để thoát tĩnh điện nhưng không quá thấp đến mức gây nguy hiểm cho người dùng.

Giày chống tĩnh điện (trái và phải)

Giày được kiểm tra theo dải 750KΩ đến 100MΩ, rộng hơn so với wrist strap vì đặc tính vật liệu đế giày thường có điện trở cao hơn. Người vận hành đứng lên pedal của thiết bị, hai chân tiếp xúc với hai bề mặt đo riêng biệt tương ứng với giày trái và giày phải. BK698A hiển thị kết quả cho từng chiếc giày một cách độc lập, giúp phát hiện ngay nếu chỉ một chiếc không đạt chuẩn.

Thực tế thì việc kiểm tra riêng từng chiếc giày là điểm quan trọng, vì hai chiếc giày của cùng một người có thể có mức độ mài mòn đế khác nhau, dẫn đến điện trở chênh lệch đáng kể theo thời gian sử dụng.

Cơ chế hiển thị LO/PASS/HI và cảnh báo

BK698A hiển thị kết quả qua ba trạng thái LED độc lập cho từng hạng mục kiểm tra, kèm chức năng cảnh báo âm thanh khi phát hiện kết quả ngoài ngưỡng.

Thiết bị cảnh báo tự động khi điện trở tổng hợp của cơ thể người lớn hơn 10⁸Ω hoặc nhỏ hơn 10⁵Ω, tức là nằm ngoài vùng an toàn ESD. Nhờ đó, người giám sát không cần theo dõi liên tục mà vẫn được thông báo ngay khi có trường hợp không đạt.

Với cách hiển thị trực quan bằng màu sắc và âm thanh cảnh báo, BK698A đặc biệt phù hợp cho môi trường có nhiều nhân sự ra vào liên tục, kể cả những người chưa quen với quy trình kiểm tra ESD.

Thông số kỹ thuật BK698A

Chiều cao điều chỉnh từ 900 đến 1.470mm là điểm đáng chú ý khi lắp đặt. Khoảng điều chỉnh này đủ rộng để phù hợp với nhiều vị trí đặt thiết bị trong nhà xưởng, từ lối đi hẹp đến khu vực cổng vào rộng hơn. Khi tư vấn triển khai, đội ngũ kỹ thuật Thái Quảng thường kiểm tra thêm hướng đi dây, vị trí đặt pedal và khoảng cách thao tác thực tế của công nhân để đảm bảo thiết bị hoạt động thuận tiện nhất.

BK698A khác gì so với tester thông thường?

Điểm khác biệt lớn nhất của BK698A so với các tester ESD thông thường là khả năng kiểm tra đồng thời ba hạng mục trong một lần, thay vì chỉ kiểm tra wrist strap đơn lẻ như nhiều model phổ thông trên thị trường.

Nhiều thiết bị kiểm tra ESD cơ bản chỉ tập trung vào một điểm đo duy nhất, thường là wrist strap. Người giám sát muốn kiểm tra thêm giày phải dùng thiết bị khác hoặc thực hiện thủ công, dẫn đến quy trình rời rạc và dễ bỏ sót. BK698A giải quyết vấn đề này bằng cách tích hợp cả ba điểm đo vào một thiết bị duy nhất, với pedal hai chân và điểm tiếp xúc wrist strap được bố trí đồng bộ.

Bên cạnh đó, BK698A sử dụng hai mạch đo riêng biệt với ngưỡng khác nhau cho wrist strap và giày, thay vì áp dụng một ngưỡng chung. Điều này đảm bảo độ chính xác cao hơn vì đặc tính điện trở của hai loại phụ kiện này vốn khác nhau đáng kể. Ngoài ra, hiển thị LED trực quan với ba trạng thái màu sắc giúp người vận hành tự đọc kết quả ngay mà không cần đào tạo chuyên sâu, rút ngắn thời gian kiểm tra tại cổng vào đáng kể.

Ứng dụng thực tế trong nhà máy và phòng sạch

BK698A phù hợp nhất cho các điểm kiểm soát ra vào trong nhà máy điện tử, khu vực lắp ráp thiết bị chính xác, phòng sạch và bất kỳ môi trường nào yêu cầu kiểm soát ESD nghiêm ngặt.

Quy trình sử dụng thực tế khá đơn giản: người vận hành bước lên pedal của BK698A, đặt tay vào điểm tiếp xúc wrist strap, thiết bị tự động đo và hiển thị kết quả cho cả ba hạng mục trong vài giây. Nếu tất cả đều sáng xanh (Pass), người đó được phép vào khu vực sản xuất. Nếu có bất kỳ đèn đỏ nào, cảnh báo âm thanh sẽ phát ra và người giám sát có thể can thiệp ngay.

Ứng dụng điển hình mà Thái Quảng thường triển khai bao gồm:

• Cổng vào khu vực SMT và lắp ráp PCB: nơi linh kiện nhạy cảm với tĩnh điện được xử lý trực tiếp, yêu cầu 100% nhân sự đạt chuẩn ESD trước khi vào line.
• Phòng sạch cấp độ ISO: kết hợp kiểm tra ESD với kiểm soát bụi và tạp chất, BK698A đặt ngay tại airlock hoặc lối vào phòng sạch.
• Khu vực kiểm tra và đóng gói thiết bị điện tử: nơi sản phẩm đã hoàn thiện nhưng vẫn cần bảo vệ khỏi tĩnh điện trong quá trình xử lý cuối.
• Cổng vào kho linh kiện ESD: kiểm soát nhân sự ra vào kho lưu trữ linh kiện nhạy cảm.

Thực tế thì BK698A hoạt động hiệu quả nhất khi được tích hợp vào một hệ thống ESD đồng bộ, bao gồm thảm chống tĩnh điện, dây nối đất, vòng đeo tay và vật tư phòng sạch. Thái Quảng có thể tư vấn và cung cấp toàn bộ giải pháp này, không chỉ đơn thuần là cung cấp thiết bị đo.

Hướng dẫn chọn mua BK698A Bakon

BK698A là lựa chọn phù hợp khi bạn cần kiểm tra đồng thời wrist strap và cả hai chiếc giày, yêu cầu hiển thị kết quả rõ ràng tại điểm kiểm soát và muốn giảm thiểu thời gian kiểm tra thủ công trong môi trường có lưu lượng nhân sự cao.

Trước khi quyết định mua, có một số tiêu chí bạn nên xem xét kỹ:

Với môi trường B2B công nghiệp, yếu tố hàng chính hãng, có quyền phân phối và hỗ trợ kỹ thuật sau bán hàng thường quan trọng không kém thông số kỹ thuật. Thiết bị ESD cần được hiệu chuẩn và bảo trì định kỳ, nên việc có đơn vị hỗ trợ trong nước là điều kiện cần thiết để vận hành ổn định lâu dài.

Giải pháp BK698A cho line sản xuất do Thái Quảng tư vấn

Thái Quảng là đơn vị được Shenzhen Bakon Electronic Technology Co., Ltd. ủy quyền chính thức (theo Giấy ủy quyền số BK202601013) để phân phối, bán hàng, marketing và hỗ trợ kỹ thuật toàn bộ dòng sản phẩm Bakon và UNESD trên toàn lãnh thổ Việt Nam. Bởi vậy, khi mua BK698A qua Thái Quảng, bạn nhận được sản phẩm chính hãng kèm đầy đủ hỗ trợ kỹ thuật từ đội ngũ am hiểu sản phẩm.

Ngoài việc cung cấp thiết bị, Thái Quảng còn tư vấn giải pháp ESD đồng bộ cho từng line sản xuất cụ thể. Thực tế thì mỗi nhà máy có đặc thù riêng về lưu lượng nhân sự, số cổng kiểm tra, mức độ kiểm soát ESD yêu cầu và ngân sách đầu tư. Một bộ giải pháp điển hình mà chúng tôi thường tư vấn bao gồm:

• Tester BK698A đặt tại cổng vào khu vực ESD
• Thảm chống tĩnh điện và dây nối đất tại trạm làm việc
• Vòng đeo tay chống tĩnh điện cho từng vị trí vận hành
• Vật tư phòng sạch và thiết bị phụ trợ tự động hóa phù hợp với quy trình

Cách tiếp cận này giúp đảm bảo hệ thống ESD hoạt động nhất quán từ cổng vào đến từng trạm làm việc, thay vì chỉ kiểm soát tại một điểm rồi để hở ở các điểm còn lại. Nếu bạn muốn được tư vấn cấu hình phù hợp với line sản xuất của mình, đội ngũ kỹ thuật Thái Quảng sẵn sàng hỗ trợ trực tiếp.

Hy vọng nội dung trên đã giúp bạn hiểu rõ hơn về máy đo điện trở cổ tay, chân BK698A Bakon, từ cơ chế hoạt động, dải đo, cách đọc kết quả LO/PASS/HI cho đến ứng dụng thực tế trong nhà máy và phòng sạch. BK698A là thiết bị kiểm tra ESD toàn diện cho người vận hành, phù hợp với các môi trường sản xuất yêu cầu kiểm soát tĩnh điện nghiêm ngặt và cần sàng lọc nhanh tại điểm kiểm soát ra vào.

Nếu bạn đang cân nhắc triển khai BK698A hoặc muốn tìm hiểu thêm về giải pháp ESD phù hợp với quy mô và đặc thù của nhà máy mình, hãy liên hệ với Thái Quảng để được tư vấn cụ thể. Chúng tôi cung cấp sản phẩm chính hãng Bakon, hỗ trợ kỹ thuật và tư vấn giải pháp ESD đồng bộ cho toàn bộ line sản xuất tại Việt Nam.
