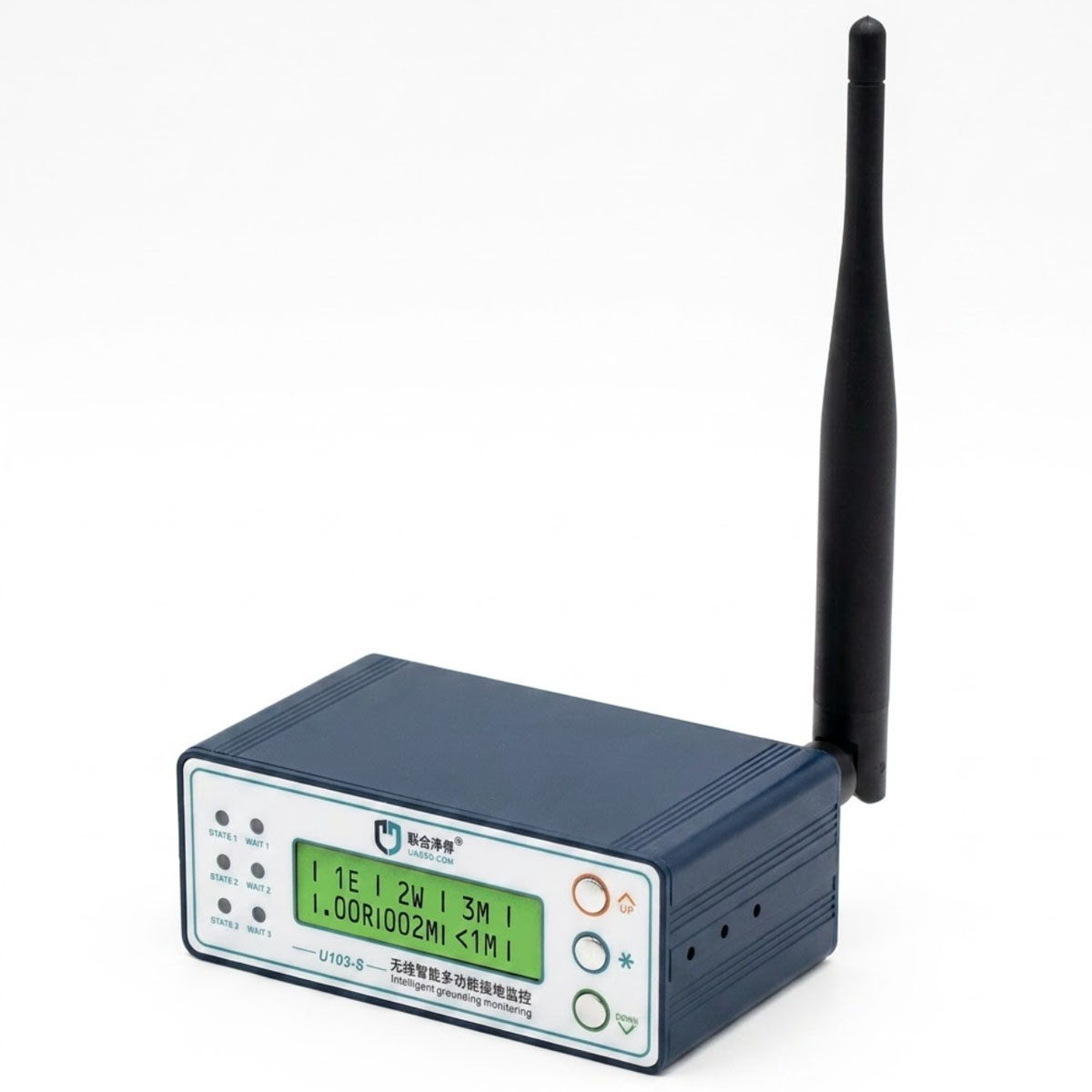

U103-S là thiết bị giám sát nối đất đa chức năng không dây của UNESD/Bakon, có khả năng theo dõi đồng thời wrist strap, thiết bị/đồ gá và tấm lót (pad) trong môi trường kiểm soát ESD. Thiết bị truyền dữ liệu về PC qua sóng 2.4G, hỗ trợ cảnh báo đèn màu và buzzer, đồng thời đáp ứng tiêu chuẩn ANSI-ESD-S20.20-2014. Nếu bạn đang tìm hiểu để lựa chọn hoặc triển khai giải pháp giám sát nối đất cho dây chuyền sản xuất điện tử, bài viết này sẽ cung cấp đầy đủ thông tin bạn cần, từ thông số kỹ thuật, cách hoạt động đến hướng dẫn chọn cấu hình phù hợp.
U103-S là thiết bị gì?
U103-S là bộ giám sát nối đất thông minh đa năng không dây (Wireless Intelligent Multi-Function Grounding Monitor) thuộc dòng sản phẩm UNESD của Shenzhen Bakon Electronic Technology. Thiết bị được thiết kế chuyên dụng để kiểm soát ESD (tĩnh điện) trong môi trường sản xuất công nghiệp, đặc biệt phù hợp với các xưởng điện tử, phòng sạch và dây chuyền lắp ráp chính xác.
Mục đích cốt lõi của U103-S là giám sát ba đối tượng nối đất quan trọng nhất trong một trạm ESD: cơ thể người thao tác (qua wrist strap), thiết bị/đồ gá kim loại và tấm lót chống tĩnh điện (pad). Ngoài ra, thiết bị còn có thể theo dõi điện áp rò (leakage voltage) của thiết bị, giúp phát hiện sớm các nguy cơ tiềm ẩn trước khi chúng gây hư hỏng linh kiện.
| Khía cạnh | Chi tiết |
|---|---|
| U103-S là gì | Thiết bị giám sát nối đất đa chức năng không dây của UNESD/Bakon |
| Dùng cho ai | Kỹ sư ESD, QA, PE, IE tại nhà máy điện tử, phòng sạch, dây chuyền lắp ráp |
| Vấn đề giải quyết | Phát hiện mất nối đất, đứt wrist strap, điện trở không đạt, điện áp rò vượt ngưỡng |
| Tiêu chuẩn tuân thủ | ANSI-ESD-S20.20-2014 |
| Điểm khác biệt | Giám sát đa kênh + truyền dữ liệu 2.4G về PC + cảnh báo trực quan |
U103-S giải quyết bài toán nào trong sản xuất?
Bài toán cốt lõi mà U103-S giải quyết là phát hiện kịp thời các điểm nối đất bị lỗi trước khi chúng gây ra hư hỏng linh kiện điện tử do tĩnh điện.
Thực tế thì trong môi trường sản xuất điện tử, rủi ro ESD thường đến từ những tình huống rất bình thường: dây wrist strap của thao tác viên bị lỏng hoặc đứt ngầm, bàn thao tác mất tiếp địa do đầu nối bị oxy hóa, hoặc fixture/đồ gá kim loại không còn đạt điện trở nối đất theo yêu cầu. Những sự cố này thường không nhìn thấy bằng mắt thường và chỉ được phát hiện khi đã có lỗi sản phẩm.
Nếu chỉ kiểm tra thủ công theo ca, khoảng thời gian giữa hai lần kiểm tra là đủ để hàng trăm linh kiện IC, PCB hay module điện tử bị ảnh hưởng bởi tĩnh điện mà không ai hay biết. U103-S giải quyết vấn đề này bằng cách giám sát liên tục theo thời gian thực, cảnh báo ngay khi có bất thường và lưu lại dữ liệu để truy vết sau này.
Bên cạnh đó, với khả năng truyền dữ liệu về PC, thiết bị còn hỗ trợ bộ phận QA và PE có bằng chứng cụ thể khi cần audit hoặc phân tích nguyên nhân lỗi chất lượng liên quan đến ESD.
Tính năng của U103-S
U103-S nổi bật ở khả năng giám sát đồng thời nhiều kênh và linh hoạt cấu hình theo nhu cầu thực tế của từng trạm sản xuất.
| Tính năng | Lợi ích vận hành | Tác động tới chất lượng |
|---|---|---|
| Giám sát 3 kênh độc lập (wrist strap, equipment, pad) | Bao phủ toàn bộ điểm nối đất tại một trạm ESD | Giảm nguy cơ ESD từ nhiều nguồn cùng lúc |
| Truyền dữ liệu 2.4G Wireless về PC | Không cần đi dây tín hiệu, dễ mở rộng | Có dữ liệu lịch sử để phân tích và báo cáo |
| Cảnh báo đèn màu (xanh/đỏ/cam) và buzzer | Phản ứng nhanh tại hiện trường | Giảm thời gian phát hiện và xử lý sự cố |
| Chọn giám sát điện trở hoặc điện áp rò (leakage voltage) | Linh hoạt theo yêu cầu từng thiết bị | Phù hợp nhiều loại thiết bị và môi trường khác nhau |
| Nhỏ gọn, lắp đặt linh hoạt | Dễ tích hợp vào bàn thao tác hiện có | Không ảnh hưởng đến layout dây chuyền |
| Đấu lại dây không cần di dời nhân sự | Tiết kiệm thời gian bảo trì | Giảm downtime khi cần thay đổi cấu hình |
Đặc biệt, nguyên lý giám sát điện tử của U103-S đảm bảo độ tin cậy cao hơn so với các phương pháp kiểm tra thủ công, đồng thời phù hợp với yêu cầu của tiêu chuẩn ANSI-ESD-S20.20-2014 mà nhiều nhà máy điện tử tại Việt Nam đang áp dụng.
Thông số kỹ thuật U103-S
Bảng thông số dưới đây được tổng hợp từ dữ liệu kỹ thuật chính thức của Bakon/UNESD:
| Thông số | Giá trị |
|---|---|
| Model | U103-S |
| Nguồn cấp | DC 9V – 1A |
| Dải giám sát điện trở wrist strap (W) | 750 kΩ đến 45 MΩ |
| Dải giám sát điện trở thiết bị (E) | 1 đến 50 Ω |
| Dải giám sát điện trở pad (M) | 10 đến 100 MΩ |
| Dải giám sát điện áp rò AC (leakage voltage) | 0 đến 1000 mV (ngưỡng cảnh báo cài đặt từ trên 20 mV) |
| Môi trường làm việc | Xưởng chống tĩnh điện, -5°C đến 45°C |
| Công suất tiêu thụ tối đa | 3W |
| Trạng thái đèn | Bình thường: xanh lá / Bất thường: đỏ / Chờ: cam |
| Kích thước | 129 × 65 × 40 mm (D × R × C) |
| Khối lượng | 0,39 kg |
Một điểm đáng chú ý là dải giám sát điện trở của từng kênh được thiết kế riêng biệt và phù hợp với đặc tính vật lý của từng đối tượng. Wrist strap có dải điện trở cao hơn nhiều so với thiết bị kim loại, trong khi pad lại có dải riêng theo đặc tính vật liệu chống tĩnh điện. Nhờ vậy, thiết bị có thể phân biệt chính xác trạng thái của từng kênh mà không bị nhầm lẫn.
Cách hoạt động của hệ thống giám sát
U103-S hoạt động theo nguyên lý giám sát điện tử liên tục, đo và phân loại trạng thái nối đất của từng kênh theo thời gian thực dựa trên ngưỡng điện trở hoặc điện áp đã được cài đặt sẵn.
Luồng hoạt động của thiết bị có thể mô tả theo các bước như sau:
Bước 1: Kết nối (Wrist strap) thiết bị và pad được kết nối vào các cổng tương ứng trên U103-S. Thiết bị bắt đầu đo liên tục.
Bước 2: Giám sát (Mỗi kênh được kiểm tra độc lập). Thiết bị so sánh giá trị đo được với ngưỡng đã cài đặt (ví dụ: wrist strap phải nằm trong dải 750 kΩ đến 45 MΩ để được coi là bình thường).
Bước 3: Cảnh báo (Khi giá trị vượt ngưỡng hoặc mất kết nối) đèn chuyển sang màu đỏ và buzzer kêu để thông báo ngay tại hiện trường. Trạng thái chờ (standby) được hiển thị bằng đèn cam.
Bước 4: Truyền dữ liệu, trạng thái và giá trị đo của từng kênh được truyền về PC qua sóng 2.4G Wireless để lưu trữ.
Bước 5: Phân tích và báo cáo,hần mềm trên PC tổng hợp dữ liệu, hỗ trợ phân tích lịch sử và xuất báo cáo phục vụ audit hoặc cải tiến quy trình.
| Kênh giám sát | Ngưỡng bình thường | Phản ứng khi bất thường |
|---|---|---|
| Wrist strap (W) | 750 kΩ đến 45 MΩ | Đèn đỏ + buzzer |
| Thiết bị/Equipment (E) | 1 đến 50 Ω | Đèn đỏ + buzzer |
| Pad (M) | 10 đến 100 MΩ | Đèn đỏ + buzzer |
| Điện áp rò AC (leakage voltage) | Dưới 20 mV (ngưỡng cảnh báo) | Đèn đỏ + buzzer |
Ưu điểm khi triển khai U103-S trong nhà máy
Lợi ích lớn nhất khi dùng U103-S là chuyển từ kiểm tra ESD thủ công sang giám sát liên tục có dữ liệu, giúp nhà máy kiểm soát chất lượng chủ động hơn thay vì phản ứng sau sự cố.
Thứ nhất, thiết bị giúp phát hiện sớm các điểm nối đất có vấn đề ngay khi chúng xảy ra, không cần chờ đến lần kiểm tra định kỳ tiếp theo. Nhờ vậy, rủi ro hư hỏng IC, PCB hay module điện tử do tĩnh điện được giảm thiểu đáng kể.
Thứ hai, dữ liệu lịch sử từ PC giúp bộ phận QA và PE có bằng chứng cụ thể khi cần truy vết nguyên nhân lỗi hoặc chuẩn bị cho các cuộc audit ESD. Đây là điểm mà các thiết bị kiểm tra thủ công không thể cung cấp.
Thứ ba, thiết kế nhỏ gọn (129 × 65 × 40 mm, chỉ 0,39 kg) và khả năng lắp đặt linh hoạt giúp U103-S dễ dàng tích hợp vào bàn thao tác, line SMT, khu assembly hay phòng sạch mà không cần thay đổi layout hiện có.
Ngoài ra, việc tuân thủ tiêu chuẩn ANSI-ESD-S20.20-2014 giúp nhà máy có cơ sở kỹ thuật vững chắc khi cần chứng minh hệ thống ESD đạt yêu cầu với khách hàng hoặc tổ chức chứng nhận.
Ứng dụng thực tế theo ngành
U103-S phù hợp nhất với các môi trường sản xuất có yêu cầu kiểm soát ESD nghiêm ngặt và liên tục.
| Ngành/Môi trường | Kịch bản sử dụng điển hình | Cấu hình phù hợp |
|---|---|---|
| Sản xuất điện tử (PCB, SMT) | Giám sát wrist strap thao tác viên và nối đất bàn hàn | Kênh W + kênh E |
| Lắp ráp chính xác (IC, module) | Kiểm soát đồng thời người, bàn và fixture | Kênh W + E + M |
| Phòng sạch (cleanroom) | Giám sát nối đất thiết bị và pad trong môi trường kiểm soát | Kênh E + M |
| Dây chuyền kiểm tra/test | Theo dõi điện áp rò của thiết bị kiểm tra | Kênh E (leakage voltage) |
| Kho linh kiện ESD | Kiểm soát nối đất khu vực lưu trữ linh kiện nhạy cảm | Kênh M hoặc E |
| Xưởng lắp ráp cơ điện tử | Giám sát đồng thời nhiều trạm thao tác | Nhiều đơn vị U103-S kết hợp |
Trong bối cảnh các nhà máy điện tử tại Việt Nam ngày càng nâng cao yêu cầu kiểm soát ESD, U103-S là lựa chọn phù hợp để triển khai đồng bộ cùng dây đeo tay, thảm ESD và các thiết bị phụ trợ khác trong một hệ thống chống tĩnh điện hoàn chỉnh. Thái Quảng thường hỗ trợ khách hàng tích hợp U103-S vào giải pháp tổng thể này, từ tư vấn chọn thiết bị đến lắp đặt và kiểm tra vận hành.
Cách chọn cấu hình U103-S theo nhu cầu
Việc chọn cấu hình U103-S phụ thuộc vào số kênh cần giám sát và đối tượng nối đất cụ thể tại từng trạm sản xuất.
| Nhu cầu thực tế | Kênh ưu tiên | Lưu ý khi chọn |
|---|---|---|
| Chỉ kiểm soát người thao tác | Kênh W (wrist strap) | Phù hợp trạm thao tác đơn giản, ít thiết bị |
| Kiểm soát thiết bị/đồ gá kim loại | Kênh E (equipment) | Chọn giám sát điện trở hoặc leakage voltage tùy thiết bị |
| Kiểm soát tấm lót chống tĩnh điện | Kênh M (pad) | Phù hợp bàn thao tác có thảm ESD |
| Kiểm soát toàn diện một trạm ESD | Kênh W + E + M kết hợp | Tối ưu cho trạm có đầy đủ người, thiết bị và pad |
| Dây chuyền nhiều trạm | Nhiều đơn vị U103-S kết nối về một PC | Cần cân nhắc phần mềm quản lý và hạ tầng mạng 2.4G |
Bên cạnh số kênh, bạn cũng nên cân nhắc thêm các tiêu chí như: mức cảnh báo leakage voltage phù hợp với thiết bị đang dùng, khả năng lưu trữ và xuất báo cáo từ phần mềm PC, cũng như yêu cầu tích hợp với hệ thống quản lý chất lượng nội bộ. Nếu chưa chắc chắn về cấu hình phù hợp, đội ngũ kỹ thuật của Thái Quảng có thể hỗ trợ đánh giá trực tiếp tại nhà máy.
Lắp đặt, vận hành và lưu ý kỹ thuật
U103-S phù hợp lắp đặt trực tiếp tại trạm ESD, bàn thao tác hoặc line assembly nhờ kích thước nhỏ gọn và thiết kế đơn giản.
Về nguồn cấp, thiết bị dùng DC 9V – 1A nên cần đảm bảo nguồn ổn định và đúng thông số. Không nên dùng nguồn có điện áp cao hơn hoặc không ổn định vì có thể ảnh hưởng đến độ chính xác của phép đo.
Khi lắp đặt, cần chú ý bố trí điểm nối đất ổn định cho từng kênh và kiểm tra kết nối vật lý trước khi đưa vào vận hành. Sau khi lắp xong, nên hiệu chuẩn ngưỡng cảnh báo theo SOP ESD nội bộ của nhà máy thay vì dùng ngưỡng mặc định cho tất cả các trạm.
Một lưu ý quan trọng trong vận hành là cần thống nhất quy trình xử lý khi đèn chuyển sang màu đỏ hoặc cam. Nếu không có quy trình rõ ràng, thao tác viên có thể bỏ qua cảnh báo hoặc dừng line không cần thiết. Bởi vậy, việc kết hợp U103-S với đào tạo thao tác viên và quy trình phản ứng sự cố ESD là điều nên làm song song.
Ngoài ra, nên lên lịch bảo trì định kỳ để kiểm tra tình trạng đầu nối, dây kết nối và độ chính xác của phép đo. Thiết bị điện tử dùng trong môi trường công nghiệp cần được kiểm tra định kỳ để đảm bảo hoạt động đúng theo thời gian.
U103-S khác gì so với thiết bị giám sát nối đất thông thường?
Khác biệt cốt lõi của U103-S so với các thiết bị giám sát nối đất thông thường nằm ở ba điểm: đa chức năng (nhiều kênh), không dây (2.4G) và có dữ liệu PC.
| Tiêu chí so sánh | Thiết bị giám sát thông thường | U103-S UNESD (Bakon) |
|---|---|---|
| Số kênh giám sát | Thường chỉ 1 kênh (wrist strap hoặc pad) | Tối đa 3 kênh kết hợp (W + E + M) |
| Đối tượng giám sát | Wrist strap hoặc thiết bị, không đồng thời | Wrist strap, thiết bị, pad và leakage voltage |
| Truyền dữ liệu | Không có hoặc chỉ hiển thị tại chỗ | 2.4G Wireless về PC, lưu trữ và xuất báo cáo |
| Cảnh báo | Đèn đơn hoặc buzzer | Đèn 3 màu (xanh/đỏ/cam) + buzzer |
| Phù hợp audit/QA | Không có dữ liệu lịch sử | Có dữ liệu lịch sử để truy vết và báo cáo |
| Tiêu chuẩn tuân thủ | Thường không nêu rõ | ANSI-ESD-S20.20-2014 |
| Kích thước/trọng lượng | Đa dạng | 129 × 65 × 40 mm, 0,39 kg (nhỏ gọn) |
| Khả năng mở rộng | Hạn chế | Linh hoạt, có thể kết nối nhiều đơn vị về một PC |
Nhìn chung, nếu nhà máy chỉ cần kiểm tra wrist strap đơn giản theo ca, một thiết bị kiểm tra thông thường có thể đủ dùng. Nhưng nếu yêu cầu là giám sát liên tục, đa điểm, có dữ liệu để báo cáo và audit, U103-S là lựa chọn phù hợp hơn rõ rệt.
Thái Quảng hỗ trợ gì trong triển khai?
Thái Quảng là đơn vị phân phối chính thức và hỗ trợ kỹ thuật cho toàn bộ dòng sản phẩm Bakon và UNESD tại Việt Nam, theo Giấy ủy quyền số BK202601013 do Shenzhen Bakon Electronic Technology Co., Ltd. cấp. Bởi vậy, khi bạn mua U103-S qua Thái Quảng, bạn không chỉ nhận được sản phẩm chính hãng mà còn có đội ngũ kỹ thuật am hiểu sản phẩm hỗ trợ từ đầu đến cuối.
Cụ thể, Thái Quảng có thể hỗ trợ bạn trong các việc như:
Tư vấn chọn cấu hình: Đánh giá nhu cầu thực tế tại nhà máy để xác định số kênh cần giám sát, vị trí lắp đặt và cách tích hợp vào hệ thống ESD hiện có.
Cung cấp sản phẩm chính hãng: Đảm bảo thiết bị đúng model, đúng thông số và có đầy đủ tài liệu kỹ thuật.
Hỗ trợ lắp đặt và kiểm tra vận hành: Đặc biệt hữu ích với các nhà máy triển khai lần đầu hoặc cần tích hợp U103-S vào hệ thống giám sát ESD tổng thể.
Đồng bộ giải pháp ESD toàn diện: Thái Quảng cung cấp không chỉ thiết bị giám sát nối đất mà còn cả dây đeo tay, thảm ESD, thiết bị khử tĩnh điện và các phụ kiện phòng sạch. Nhờ vậy, bạn có thể triển khai một hệ thống chống tĩnh điện đồng bộ từ một đầu mối duy nhất, tiết kiệm thời gian và công sức phối hợp nhiều nhà cung cấp.
Câu hỏi thường gặp về U103-S
U103-S giám sát được mấy kênh cùng lúc?
Thiết bị hỗ trợ tối đa 3 kênh độc lập: 1 kênh wrist strap (W), 1 kênh thiết bị/equipment (E) và 1 kênh pad (M). Bạn có thể dùng một, hai hoặc cả ba kênh tùy nhu cầu thực tế.
U103-S có truyền dữ liệu về máy tính không?
Có. Thiết bị truyền trạng thái và giá trị đo về PC qua sóng 2.4G Wireless, hỗ trợ lưu trữ, phân tích và xuất báo cáo.
Ngưỡng cảnh báo điện áp rò là bao nhiêu?
Dải đo là 0 đến 1000 mV. Ngưỡng cảnh báo có thể cài đặt từ trên 20 mV tùy yêu cầu của từng thiết bị hoặc quy trình sản xuất.
U103-S có phù hợp với phòng sạch không?
Có. Thiết bị được thiết kế cho môi trường xưởng chống tĩnh điện, hoạt động trong dải nhiệt độ -5°C đến 45°C, phù hợp với điều kiện phòng sạch thông thường.
Thiết bị có đáp ứng tiêu chuẩn ESD quốc tế không?
Có. U103-S áp dụng nguyên lý giám sát điện tử phù hợp với tiêu chuẩn ANSI-ESD-S20.20-2014.
Khi đèn chuyển sang màu cam, có nghĩa là gì?
Đèn cam biểu thị trạng thái chờ (standby), tức là thiết bị đang hoạt động nhưng kênh tương ứng chưa có kết nối hoặc đang ở trạng thái chờ tín hiệu. Đèn xanh là bình thường, đèn đỏ là bất thường cần xử lý ngay.
Có thể dùng U103-S để giám sát nhiều trạm cùng lúc không?
Mỗi đơn vị U103-S giám sát một trạm. Nếu cần giám sát nhiều trạm, bạn có thể dùng nhiều đơn vị U103-S kết nối về một PC qua mạng 2.4G.
Nguồn cấp cho U103-S là bao nhiêu?
Thiết bị dùng nguồn DC 9V – 1A, công suất tiêu thụ tối đa 3W.
Có cần di dời nhân sự khi thay đổi cấu hình đấu dây không?
Không cần. U103-S được thiết kế để có thể đấu lại dây mà không cần di dời nhân sự, giúp tiết kiệm thời gian khi thay đổi cấu hình trạm.
Tôi có thể mua U103-S ở đâu tại Việt Nam?
Thái Quảng là nhà phân phối ủy quyền chính thức của Bakon và UNESD tại Việt Nam. Bạn có thể liên hệ trực tiếp qua website thaiquang.com.vn để được tư vấn và báo giá.
Hy vọng nội dung trên đã cung cấp đủ thông tin để bạn hiểu rõ về thiết bị theo dõi nối đất U103-S UNESD (Bakon), từ thông số kỹ thuật, cách hoạt động, tính năng nổi bật đến hướng dẫn chọn cấu hình và ứng dụng thực tế trong nhà máy. Với khả năng giám sát đa kênh, truyền dữ liệu không dây về PC và tuân thủ tiêu chuẩn ANSI-ESD-S20.20-2014, U103-S là lựa chọn phù hợp cho các nhà máy điện tử, phòng sạch và dây chuyền lắp ráp chính xác đang muốn nâng cấp hệ thống kiểm soát ESD từ thủ công sang giám sát liên tục có dữ liệu.
Nếu bạn đang cân nhắc triển khai U103-S hoặc cần tư vấn về giải pháp chống tĩnh điện tổng thể cho nhà máy, hãy liên hệ với Thái Quảng để được hỗ trợ kỹ thuật và báo giá chi tiết. Với vai trò là nhà phân phối ủy quyền chính thức của Bakon và UNESD tại Việt Nam, chúng tôi sẵn sàng đồng hành cùng bạn từ bước tư vấn chọn thiết bị đến lắp đặt và vận hành.
