ESDS (Electrostatic Sensitive Devices) là thuật ngữ chỉ các linh kiện điện tử nhạy cảm với phóng tĩnh điện, hay còn gọi là ESD (Electrostatic Discharge). Chỉ cần một lần phóng tĩnh điện đột ngột, linh kiện bán dẫn có thể hỏng ngay lập tức hoặc bị suy giảm chất lượng âm thầm mà mắt thường không nhận ra. Đây là lý do tĩnh điện được xem là “kẻ thù số 1” trong ngành sản xuất điện tử. Bài viết này sẽ giúp bạn hiểu rõ ESDS là gì, cơ chế hoạt động của ESD, cách phân loại cấp độ nhạy cảm, nhận diện ký hiệu cảnh báo và quan trọng nhất là các giải pháp bảo vệ linh kiện theo tiêu chuẩn ANSI/ESD S20.20 mới nhất.
ESDS là gì và ESD hoạt động ra sao?
ESDS (Electrostatic Sensitive Devices) là các linh kiện điện tử có thể bị hư hỏng hoặc suy giảm chức năng khi tiếp xúc với phóng tĩnh điện (ESD). Nhóm linh kiện này bao gồm vi mạch bán dẫn, IC, MOSFET, bộ nhớ DRAM và nhiều loại chip hiện đại khác. Bạn có thể hình dung đơn giản: ESDS chính là “đối tượng cần bảo vệ”, còn ESD là “mối nguy” gây ra thiệt hại.
ESD xảy ra như thế nào?
ESD (Electrostatic Discharge) là hiện tượng dòng điện phóng đột ngột giữa hai vật thể có điện thế khác nhau. Thực tế thì bạn đã từng trải nghiệm ESD rất nhiều lần trong đời sống hàng ngày, ví như khi bạn chạm tay vào nắm cửa kim loại sau khi đi trên thảm và cảm thấy giật nhẹ. Lúc đó, cơ thể bạn đã tích điện qua ma sát và phóng ra khi tiếp xúc với vật dẫn.
Trong môi trường sản xuất, ESD xảy ra qua ba cơ chế chính: Thứ nhất là tiếp xúc trực tiếp, khi người thao tác chạm vào linh kiện mà không có biện pháp bảo vệ. Thứ hai là ma sát (tribocharging), xảy ra khi hai bề mặt vật liệu cọ xát rồi tách ra, tạo ra sự mất cân bằng điện tích. Thứ ba là cảm ứng tĩnh điện, khi vật thể nhiễm điện tạo ra điện trường khiến vật thể lân cận bị phân cực điện tích.
Điểm đáng lo ngại là dòng ESD có thể đạt đến hàng nghìn Volt. Bạn biết đấy, con người chỉ cảm nhận được tĩnh điện khi điện áp vượt khoảng 3.000V, nhưng nhiều linh kiện ESDS đã bị phá hủy ở ngưỡng thấp hơn rất nhiều, chỉ từ 10 đến 100V. Cho nên, phần lớn sự cố ESD trong nhà máy xảy ra “im lặng” mà không ai hay biết.
Hỏng tiềm ẩn (Latent Failure) là gì?
Không phải lúc nào ESD cũng khiến linh kiện chết ngay. Có một dạng hư hỏng nguy hiểm hơn nhiều gọi là “latent failure” (hỏng tiềm ẩn). Linh kiện bị ESD tác động ở mức chưa đủ phá hủy hoàn toàn, nhưng cấu trúc bên trong đã bị tổn thương. Sản phẩm vẫn qua được kiểm tra chất lượng ban đầu, nhưng tuổi thọ thực tế giảm đáng kể, thậm chí lên đến 50%. Linh kiện có thể hỏng sau vài tuần, vài tháng sử dụng, gây ra chi phí bảo hành và mất uy tín thương hiệu rất lớn.
Tại sao tĩnh điện là “kẻ thù số 1” của linh kiện bán dẫn?
Tĩnh điện được gọi là kẻ thù số 1 vì nó có thể phá hủy cấu trúc vi mô của linh kiện bán dẫn ở mức điện áp cực thấp, trong khi hậu quả thường không thể phát hiện bằng mắt thường.
Cấu trúc vi mô dễ tổn thương
Linh kiện bán dẫn hiện đại được chế tạo với kích thước cấu trúc ở mức nanomet. Lớp gate oxide trong transistor MOSFET, chẳng hạn, chỉ dày vài nanomet. Với kích thước nhỏ như vậy, chỉ cần một xung ESD từ 10 đến 100V là đủ để xuyên thủng lớp cách điện, phá hủy mối nối bán dẫn hoặc làm chập mạch nội bộ. Bạn thử hình dung: cơ thể người đi bộ trên thảm có thể tích điện lên đến 10.000V trở lên, gấp hàng trăm lần ngưỡng chịu đựng của nhiều loại chip.
Hai dạng hư hỏng do ESD
ESD gây ra hai dạng hư hỏng chính:
– Dạng thứ nhất là hỏng tức thì (catastrophic failure), linh kiện ngừng hoạt động ngay sau khi bị phóng tĩnh điện.
– Dạng thứ hai là suy giảm dần (degradation), linh kiện vẫn hoạt động nhưng hiệu suất giảm theo thời gian.
Theo thống kê trong ngành sản xuất điện tử, ESD chịu trách nhiệm cho khoảng 30 đến 50% tổng số lỗi linh kiện, một con số rất đáng kể.
Con người là nguồn ESD lớn nhất
Trong môi trường sản xuất, con người chính là nguồn phát sinh ESD phổ biến nhất. Cơ thể người có thể tích điện từ vài trăm đến hơn 10.000V tùy thuộc vào loại quần áo, giày dép, độ ẩm không khí và loại sàn nhà. Mỗi lần kỹ thuật viên chạm tay vào linh kiện mà không đeo vòng tay nối đất hoặc không đứng trên sàn ESD, đó là một lần linh kiện đối mặt với rủi ro.
Nhờ việc áp dụng nghiêm ngặt tiêu chuẩn ANSI/ESD S20.20, nhiều nhà máy đã giảm tỷ lệ lỗi linh kiện do ESD từ khoảng 27% xuống dưới 1% trong khu vực EPA (ESD Protected Area). Con số này cho thấy kiểm soát ESD không phải chi phí mà là khoản đầu tư mang lại hiệu quả rõ ràng.
Phân loại các cấp độ nhạy cảm của linh kiện ESDS
Linh kiện ESDS được phân loại theo ngưỡng điện áp mà chúng có thể chịu đựng trước khi bị hư hỏng, dựa trên các mô hình thử nghiệm chuẩn hóa. Mô hình phổ biến nhất là HBM (Human Body Model), mô phỏng tình huống phóng tĩnh điện từ cơ thể người sang linh kiện.
Bảng phân loại theo mô hình HBM
| Cấp độ nhạy cảm (HBM) | Ngưỡng chịu đựng | Ví dụ linh kiện tiêu biểu | Mức độ rủi ro |
|---|---|---|---|
| Class 0 | Dưới 250V | CMOS tiên tiến, vi xử lý công nghệ nano | Cực cao, hỏng ngay khi chạm tay trần |
| Class 1A | 250V đến 499V | Vi mạch logic, bộ điều khiển | Cao, cần EPA nghiêm ngặt |
| Class 1B | 500V đến 999V | Bộ nhớ DRAM, Flash | Trung bình cao, yêu cầu kiểm soát chặt |
| Class 2 | 1.000V đến 1.999V | Transistor công suất, diode | Trung bình, cần bảo vệ cơ bản |
| Class 3A | 2.000V đến 3.999V | Linh kiện rời, tụ điện | Thấp hơn nhưng vẫn cần kiểm soát |
| Class 3B | Từ 4.000V trở lên | Linh kiện công suất lớn | Ít nhạy cảm nhất |
Ba mô hình thử nghiệm ESD
Ngoài HBM, ngành công nghiệp còn sử dụng hai mô hình khác. MM (Machine Model) mô phỏng phóng tĩnh điện từ thiết bị máy móc, thường có dòng điện lớn hơn và thời gian xung ngắn hơn HBM. CDM (Charged Device Model) mô phỏng tình huống chính linh kiện bị tích điện rồi phóng ra khi tiếp xúc bề mặt nối đất, đây là mô hình ngày càng được chú trọng vì phản ánh sát thực tế trong dây chuyền tự động hóa.
Thực tế thì linh kiện Class 0 đang chiếm tỷ trọng ngày càng lớn trong sản phẩm bán dẫn hiện đại, do xu hướng thu nhỏ kích thước chip. Bởi vậy, yêu cầu kiểm soát ESD trong nhà máy cũng ngày càng khắt khe hơn, với ngưỡng kiểm soát phải dưới 100V ở nhiều khu vực sản xuất.
Các ký hiệu nhận diện vùng ESDS và linh kiện ESDS
Ký hiệu ESDS là hệ thống biểu tượng cảnh báo được chuẩn hóa quốc tế, giúp nhận diện nhanh linh kiện nhạy cảm và khu vực cần kiểm soát tĩnh điện. Việc nhận biết đúng các ký hiệu này là bước đầu tiên để tránh sai sót trong quá trình vận chuyển, lưu kho và sản xuất.
Ký hiệu trên linh kiện và bao bì ESDS

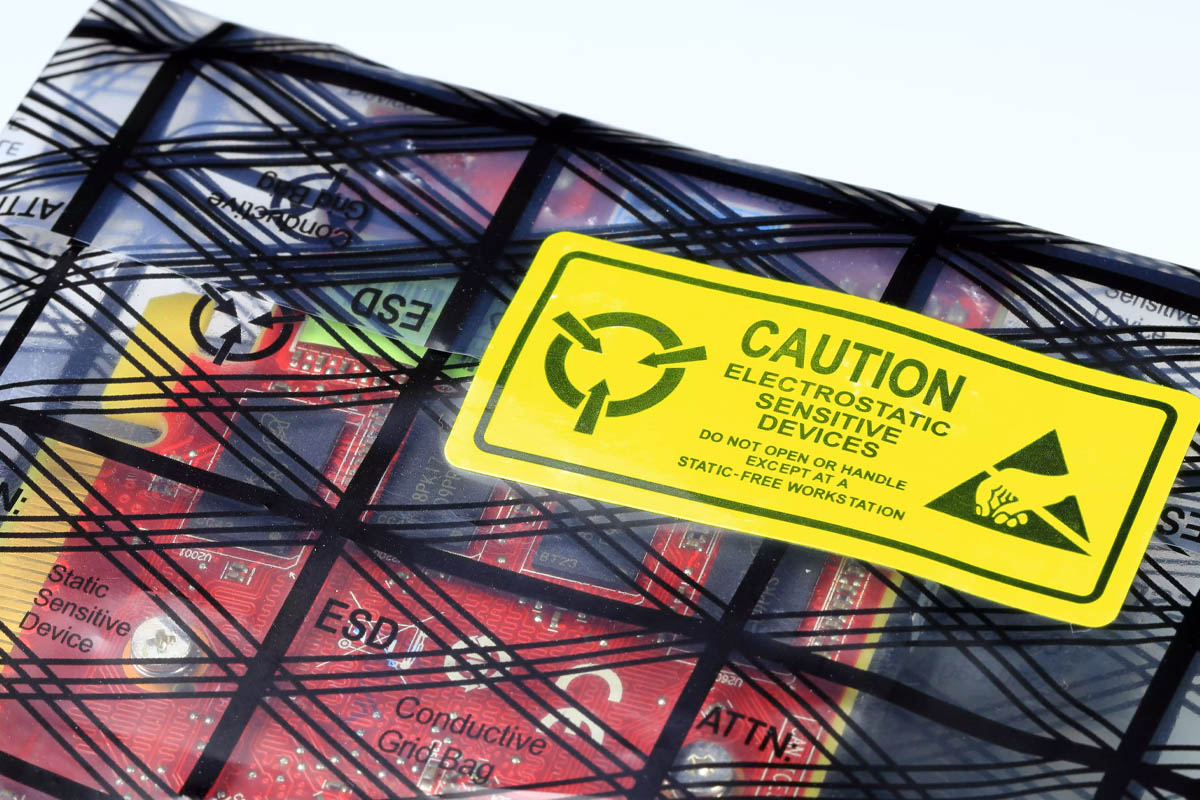

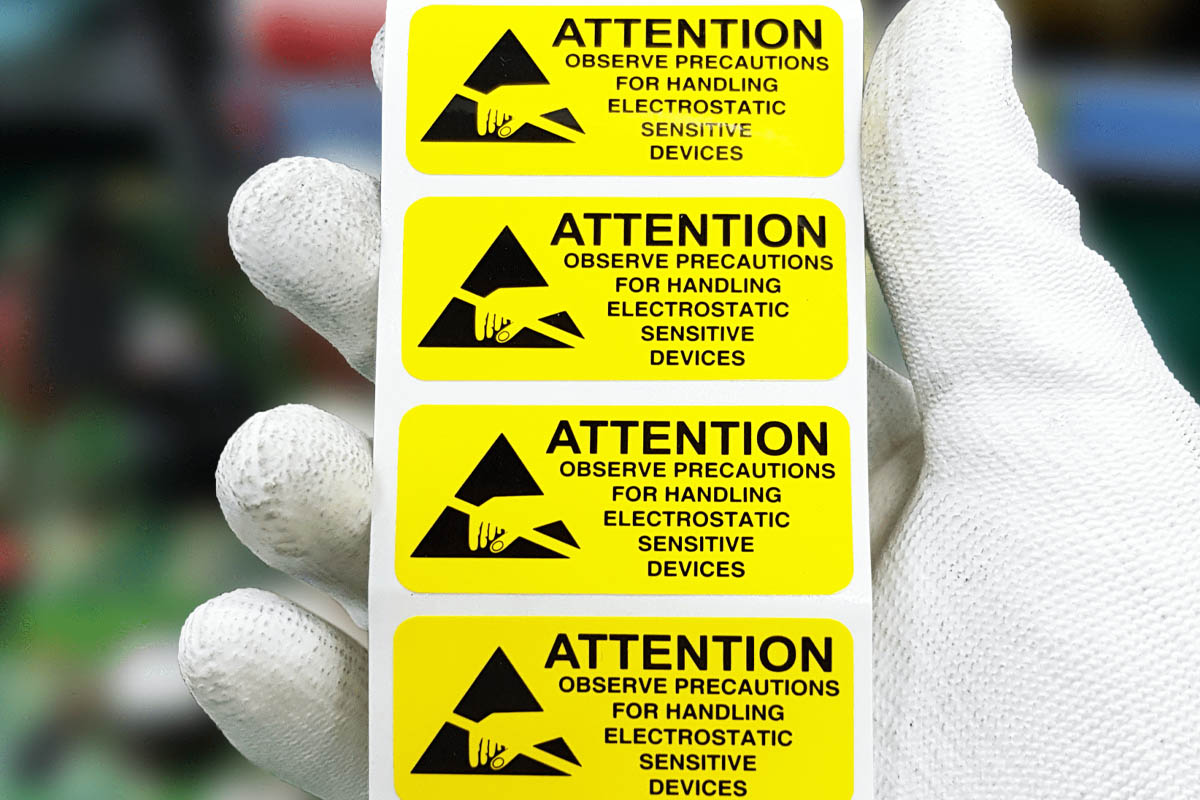

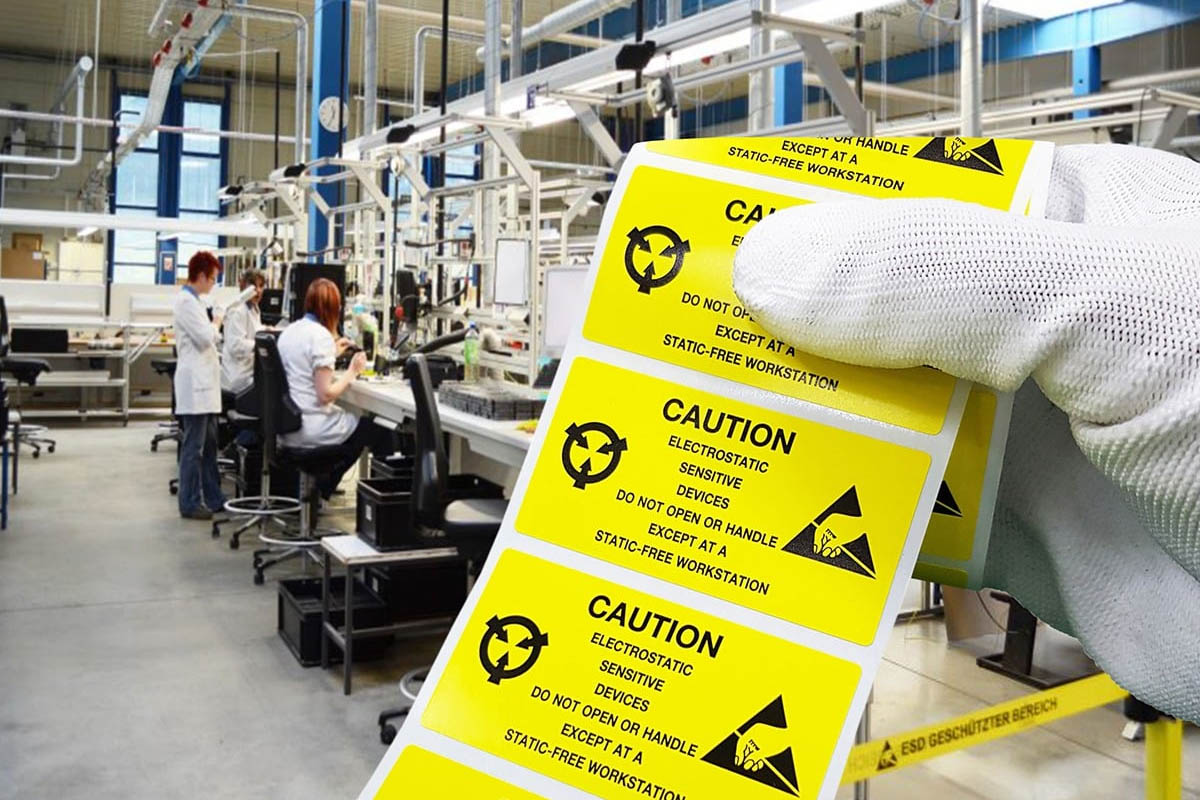

Ký hiệu phổ biến nhất cho linh kiện nhạy cảm tĩnh điện là hình tam giác vàng với mũi tên chéo đen bên trong, thường kèm theo dòng chữ “ESD SENSITIVE” hoặc “SENSITIVE TO ESD”. Bạn sẽ thấy ký hiệu này trên bao bì sản phẩm, khay đựng linh kiện, túi chống tĩnh điện và nhãn dán trên bo mạch. Túi chống tĩnh điện chuyên dụng có điện trở bề mặt nằm trong khoảng 10⁴ đến 10⁹ Ω theo tiêu chuẩn ESD STM S7.1, đảm bảo khả năng tiêu tán điện tích an toàn.
Ký hiệu khu vực EPA (ESD Protected Area)
Khu vực EPA được đánh dấu bằng biển báo tam giác vàng ghi rõ “ESD PROTECTED AREA”, thường gắn tại cửa ra vào, trên tường và tại các vị trí dễ nhìn thấy. Sàn trong khu vực EPA có vạch kẻ vàng-đen để phân ranh giới. Ngoài ra, nhãn cảnh báo còn được dán trên railing, bàn làm việc và kệ chứa hàng.
Theo tiêu chuẩn ANSI/ESD S8.1, ký hiệu phải rõ ràng, đủ kích thước và đặt ở vị trí dễ quan sát. Thực tế cho thấy việc gắn ký hiệu đúng chuẩn giúp giảm đến 70% các sự cố ESD do nhận diện sai hoặc thiếu cảnh báo. Bạn biết đấy, nhiều trường hợp linh kiện bị hỏng chỉ vì nhân viên mới không nhận ra mình đang thao tác trong vùng nhạy cảm.
Giải pháp bảo vệ linh kiện nhạy cảm tĩnh điện
Bảo vệ linh kiện ESDS đòi hỏi một hệ thống giải pháp đồng bộ, từ kiểm soát môi trường, trang bị cá nhân, vật liệu chuyên dụng cho đến quy trình vận hành chuẩn hóa. Không có giải pháp đơn lẻ nào đủ hiệu quả nếu thiếu sự phối hợp giữa các yếu tố.
Kiểm soát môi trường trong khu vực EPA
Khu vực EPA là nền tảng của mọi chương trình kiểm soát ESD. Để thiết lập EPA hiệu quả, bạn cần đảm bảo độ ẩm không khí duy trì trong khoảng 40 đến 60%, vì không khí khô là điều kiện lý tưởng cho tĩnh điện tích tụ. Toàn bộ bề mặt làm việc, bao gồm sàn nhà, mặt bàn và kệ chứa, cần có điện trở bề mặt nằm trong khoảng 10⁶ đến 10⁹ Ω và được nối đất đúng cách.
Sàn epoxy ESD là lựa chọn phổ biến cho khu vực EPA nhờ khả năng tiêu tán tĩnh điện ổn định, bền bỉ và dễ vệ sinh. Bên cạnh đó, hệ thống ion hóa không khí (ionizer) giúp trung hòa điện tích trên bề mặt vật liệu cách điện mà phương pháp nối đất không xử lý được.
Trang bị bảo hộ cá nhân chống ESD

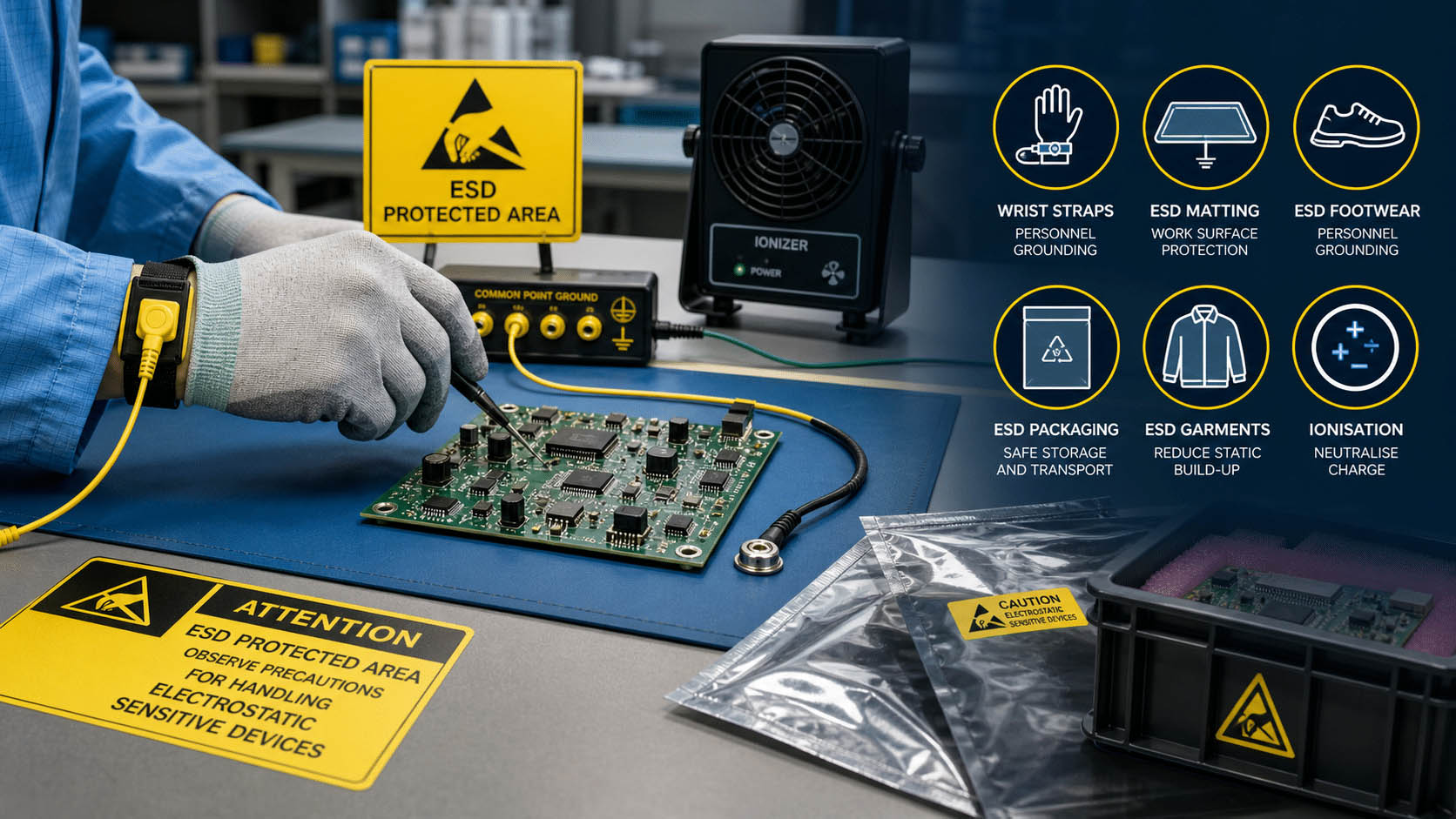

Mỗi nhân viên làm việc trong EPA cần được trang bị đầy đủ thiết bị bảo hộ chống ESD. Vòng tay nối đất ESD (wrist strap) là thiết bị cơ bản nhất, có điện trở từ 0,1 đến 100 MΩ, giúp dẫn điện tích từ cơ thể xuống hệ thống tiếp đất. Giày ESD, quần áo ESD và găng tay ESD tạo thành lớp bảo vệ toàn diện, ngăn cơ thể tích điện trong quá trình di chuyển và thao tác.
Quan trọng không kém là việc kiểm tra định kỳ các thiết bị bảo hộ. Vòng tay nối đất cần được test hàng ngày trước ca làm việc, giày ESD kiểm tra hàng tuần bằng thiết bị đo chuyên dụng. Nếu thiết bị không đạt chuẩn, phải thay thế ngay.
Vật liệu và công cụ chống ESD
Túi chống tĩnh điện (shielding bag), hộp đựng linh kiện ESD-safe, khay dẫn điện là những vật liệu không thể thiếu khi vận chuyển và lưu kho linh kiện ESDS. Keo dán sàn ESD, sơn phủ ESD với điện trở bề mặt 10⁴ đến 10⁹ Ω giúp biến đổi bề mặt thông thường thành bề mặt tiêu tán tĩnh điện. Ngay cả các công cụ cầm tay như mỏ hàn, nhíp, máy quét mã vạch cũng cần phiên bản ESD-safe để tránh phóng tĩnh điện trong quá trình sử dụng.
Quy trình vận hành và đào tạo
Giải pháp kỹ thuật sẽ không phát huy tác dụng nếu thiếu quy trình vận hành chuẩn. Theo tiêu chuẩn ANSI/ESD S20.20, một chương trình kiểm soát ESD hoàn chỉnh gồm bốn bước: đánh giá rủi ro, phân loại linh kiện theo cấp độ nhạy cảm, triển khai biện pháp kiểm soát và kiểm tra, đánh giá định kỳ. Đào tạo nhân viên cũng là yếu tố then chốt, bởi ngay cả hệ thống EPA tốt nhất cũng vô nghĩa nếu người thao tác không hiểu và tuân thủ quy trình.
Giải pháp từ Thái Quảng cho nhà máy sản xuất
Với kinh nghiệm cung cấp giải pháp chống tĩnh điện cho nhiều nhà máy điện tử tại các khu công nghiệp Việt Nam, Thái Quảng hiểu rằng mỗi nhà máy có đặc thù riêng và cần giải pháp được thiết kế phù hợp. Thái Quảng cung cấp hệ thống giải pháp đồng bộ từ sàn epoxy ESD, vòng tay nối đất, giày chống tĩnh điện cho đến thiết bị ion hóa không khí và các phụ kiện phòng sạch. Nhờ triển khai đồng bộ các giải pháp này, nhiều đối tác của Thái Quảng đã giảm đáng kể tỷ lệ lỗi linh kiện do ESD, tiết kiệm chi phí sản xuất và nâng cao chất lượng sản phẩm đầu ra.
Tiêu chuẩn và xu hướng kiểm soát ESD mới
Ngành kiểm soát ESD đang chuyển mình mạnh mẽ với việc tích hợp công nghệ giám sát thời gian thực và tự động hóa, phản ánh trong các bản cập nhật tiêu chuẩn gần đây.
Cập nhật tiêu chuẩn ESD TR20.20
Phiên bản Technical Report ESD TR20.20-2024 đã bổ sung hướng dẫn về việc tích hợp hệ thống giám sát điện tích thời gian thực trong khu vực EPA. Thay vì chỉ kiểm tra định kỳ, các nhà máy hiện đại có thể sử dụng cảm biến và phần mềm AI để theo dõi liên tục mức tĩnh điện tại từng vị trí làm việc, phát cảnh báo tức thì khi phát hiện bất thường.
Phân biệt chống tĩnh điện, ESD và cách điện
Bạn cần phân biệt rõ ba khái niệm thường bị nhầm lẫn. Chống tĩnh điện (antistatic) là khả năng giảm thiểu sự tích tụ điện tích trên bề mặt vật liệu. ESD (tiêu tán tĩnh điện) là khả năng dẫn và xả điện tích một cách có kiểm soát. Còn cách điện (insulative) là ngăn hoàn toàn dòng điện đi qua. Trong kiểm soát ESDS, vật liệu tiêu tán tĩnh điện (dissipative) với điện trở 10⁶ đến 10⁹ Ω được ưu tiên sử dụng vì chúng xả điện tích từ từ, an toàn, không gây phóng đột ngột.
Xu hướng tự động hóa ESD-safe
Khi các nhà máy đẩy mạnh tự động hóa, robot và thiết bị tự động cũng cần đáp ứng tiêu chuẩn ESD-safe. Việc kết hợp robot ESD-safe trong dây chuyền sản xuất không chỉ giảm rủi ro ESD từ con người mà còn tăng hiệu quả sản xuất. Mặt khác, đầu tư vào hệ thống kiểm soát ESD ngay từ đầu tuy có chi phí ban đầu cao, nhưng tiết kiệm gấp 10 đến 20 lần so với chi phí sửa chữa, thay thế linh kiện và xử lý bảo hành sau này.
Câu hỏi thường gặp về ESDS
ESDS và ESD khác nhau như thế nào?
ESD (Electrostatic Discharge) là hiện tượng phóng tĩnh điện, tức là sự kiện vật lý xảy ra khi dòng điện phóng đột ngột giữa hai vật có điện thế khác nhau. Còn ESDS (Electrostatic Sensitive Devices) là các linh kiện điện tử dễ bị hư hỏng bởi hiện tượng ESD. Nói đơn giản, ESD là “nguyên nhân” và ESDS là “đối tượng bị ảnh hưởng”.
EPA là gì và tại sao cần thiết?
EPA (ESD Protected Area) là khu vực được thiết kế và kiểm soát đặc biệt để giảm thiểu rủi ro ESD. Trong EPA, mọi yếu tố từ sàn nhà, bàn làm việc, trang bị cá nhân đến quy trình thao tác đều tuân thủ tiêu chuẩn chống tĩnh điện. EPA cần thiết vì đây là “vùng an toàn” duy nhất mà linh kiện ESDS có thể được xử lý mà không bị tổn hại.
Làm sao biết linh kiện nào là ESDS?
Bạn có thể nhận biết qua ký hiệu cảnh báo ESD trên bao bì (hình tam giác vàng với mũi tên chéo), qua datasheet của nhà sản xuất linh kiện (thường ghi rõ cấp độ nhạy cảm HBM/CDM), hoặc theo nguyên tắc chung: hầu hết linh kiện bán dẫn đều là ESDS và cần được xử lý theo quy trình chống ESD.
Có cần kiểm soát ESD nếu nhà máy sản xuất sản phẩm đơn giản?
Có. Ngay cả các sản phẩm điện tử đơn giản cũng chứa linh kiện bán dẫn nhạy cảm với ESD. Hơn nữa, hỏng tiềm ẩn (latent failure) có thể khiến sản phẩm qua kiểm tra ban đầu nhưng hỏng sớm khi đến tay người dùng, gây thiệt hại về chi phí bảo hành và uy tín.
Bao lâu cần kiểm tra thiết bị chống ESD một lần?
Theo tiêu chuẩn ANSI/ESD S20.20, vòng tay nối đất nên kiểm tra mỗi ngày trước khi sử dụng. Giày ESD kiểm tra hàng tuần hoặc mỗi lần vào EPA. Sàn ESD, mặt bàn và các bề mặt tiêu tán tĩnh điện kiểm tra định kỳ hàng tháng hoặc hàng quý tùy theo mức độ sử dụng.
Độ ẩm ảnh hưởng đến ESD như thế nào?
Không khí khô (độ ẩm dưới 30%) làm tăng đáng kể khả năng tích tụ tĩnh điện trên bề mặt vật liệu và cơ thể người. Duy trì độ ẩm trong khoảng 40 đến 60% giúp giảm tĩnh điện tự nhiên, nhưng đây chỉ là biện pháp hỗ trợ, không thể thay thế các giải pháp kiểm soát ESD chuyên dụng.
Thái Quảng có tư vấn giải pháp ESD cho nhà máy không?
Có. Thái Quảng cung cấp dịch vụ tư vấn và triển khai giải pháp chống tĩnh điện toàn diện, từ khảo sát thực tế, thiết kế hệ thống EPA, cung cấp thiết bị và vật liệu chống ESD cho đến hỗ trợ đào tạo nhân viên vận hành.
Qua nội dung chia sẻ ở trên, bạn đã nắm được ESDS là gì, hiểu rõ tại sao tĩnh điện lại nguy hiểm đến vậy với linh kiện bán dẫn, cách phân loại cấp độ nhạy cảm theo mô hình HBM, nhận diện ký hiệu cảnh báo và đặc biệt là hệ thống giải pháp bảo vệ đồng bộ theo tiêu chuẩn ANSI/ESD S20.20. Kiểm soát ESD không chỉ là yêu cầu kỹ thuật mà còn là khoản đầu tư thông minh, giúp giảm tỷ lệ lỗi, tiết kiệm chi phí sản xuất và nâng cao chất lượng sản phẩm.
