Trạm hàn thiếc BK3300A (150W), BK3300S (200W), BK3300D (280W) Bakon

Bakon BK3300D, BK3300S và BK3300A đều là trạm hàn gia nhiệt dòng xoáy tần số cao, dùng cho hàn không chì (lead-free), nhưng khác nhau rõ rệt về công suất, dải nhiệt, tính năng điều khiển và mức độ phù hợp với từng môi trường sản xuất. Nếu bạn đang cần chọn một trong ba model này cho dây chuyền, nội dung dưới sẽ giúp bạn so sánh kỹ thuật, hiểu rõ từng model và đưa ra quyết định phù hợp nhất.

BK3300D, BK3300S và BK3300A khác nhau ở điểm gì?

Ba model trong dòng BK3300 đều ứng dụng nguyên lý gia nhiệt dòng xoáy (eddy current heating), giúp tốc độ lên nhiệt nhanh và khả năng bù nhiệt tốt hơn so với trạm hàn điện trở truyền thống. Tuy nhiên, mỗi model được thiết kế với định hướng ứng dụng khác nhau:

• BK3300D tập trung vào công suất và biên độ nhiệt, với 280W và dải 50-600°C, phù hợp cho các điểm hàn khó, linh kiện khối lớn hoặc môi trường công nghiệp nặng.
• BK3300S nhấn mạnh sự ổn định nhiệt ±2°C và tính tiện lợi vận hành với 3 mức nhiệt nhanh, phù hợp cho dây chuyền điện tử tiêu chuẩn cần nhịp độ đều đặn.
• BK3300A hướng tới các nhà máy yêu cầu ESD nghiêm ngặt, với vỏ kim loại chống tĩnh điện, quạt làm mát, tự động tắt sau 60 phút và cổng hiệu chuẩn nhiệt.

Bảng so sánh nhanh BK3300D, BK3300S và BK3300A

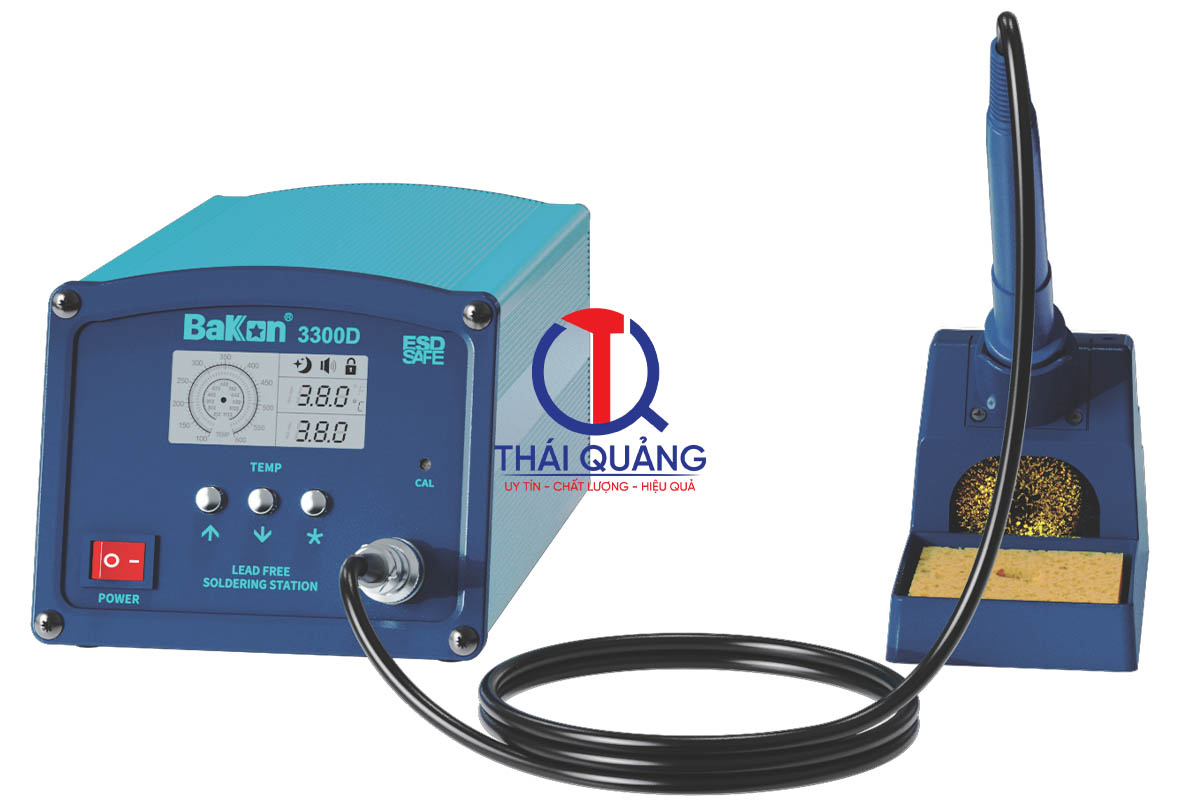

Trạm hàn BK3300D (280W)

BK3300D là model mạnh nhất trong dòng BK3300, với công suất tối đa 280W và dải nhiệt rộng từ 50°C đến 600°C. Đây là lựa chọn phù hợp khi bạn cần xử lý các điểm hàn có khối lượng nhiệt lớn, chân connector nhiều lớp, pad mass rộng hoặc linh kiện công suất mà trạm hàn thông thường không đủ nhiệt để giữ ổn định.

Mạch điều khiển mới của BK3300D giúp tốc độ lên nhiệt nhanh hơn so với thế hệ trước, kết hợp với microcomputer control để duy trì nhiệt độ ổn định ngay cả khi tải thay đổi liên tục. Màn hình HD kích thước lớn giúp kỹ thuật viên quan sát nhiệt độ dễ dàng, trong khi thân máy nhỏ gọn vẫn phù hợp bố trí trên bàn thao tác hẹp.

Về an toàn và quản lý quy trình, BK3300D tích hợp chức năng ngủ để hạn chế oxy hóa mũi hàn khi không sử dụng, cùng khóa mật khẩu ngăn kỹ thuật viên tự ý thay đổi nhiệt độ ngoài thông số đã được phê duyệt. Thông số ESD đạt điện trở mũi-mass ≤2Ω và điện thế mũi-mass ≤2mV, đáp ứng yêu cầu chống tĩnh điện cho hầu hết dây chuyền điện tử thông thường.

Thông số kỹ thuật BK3300D

Phụ kiện đi kèm BK3300D

BK3300D sử dụng bộ phụ kiện riêng, khác với BK3300S và BK3300A. Cụ thể:

Lõi nhiệt H300 là loại gia nhiệt dòng xoáy, tháo lắp theo khối, dễ thay thế khi bảo trì.

Tay hàn BK911G được thiết kế theo công thái học (ergonomic), giảm mỏi tay khi hàn liên tục trong ca dài.

Mũi hàn BK500M là loại tiêu chuẩn, có nhiều biên dạng để lựa chọn thêm tùy theo loại mối hàn.

Giá để BK515 tích hợp bộ phận vệ sinh mũi, hỗ trợ thao tác nhanh trong quá trình sản xuất.

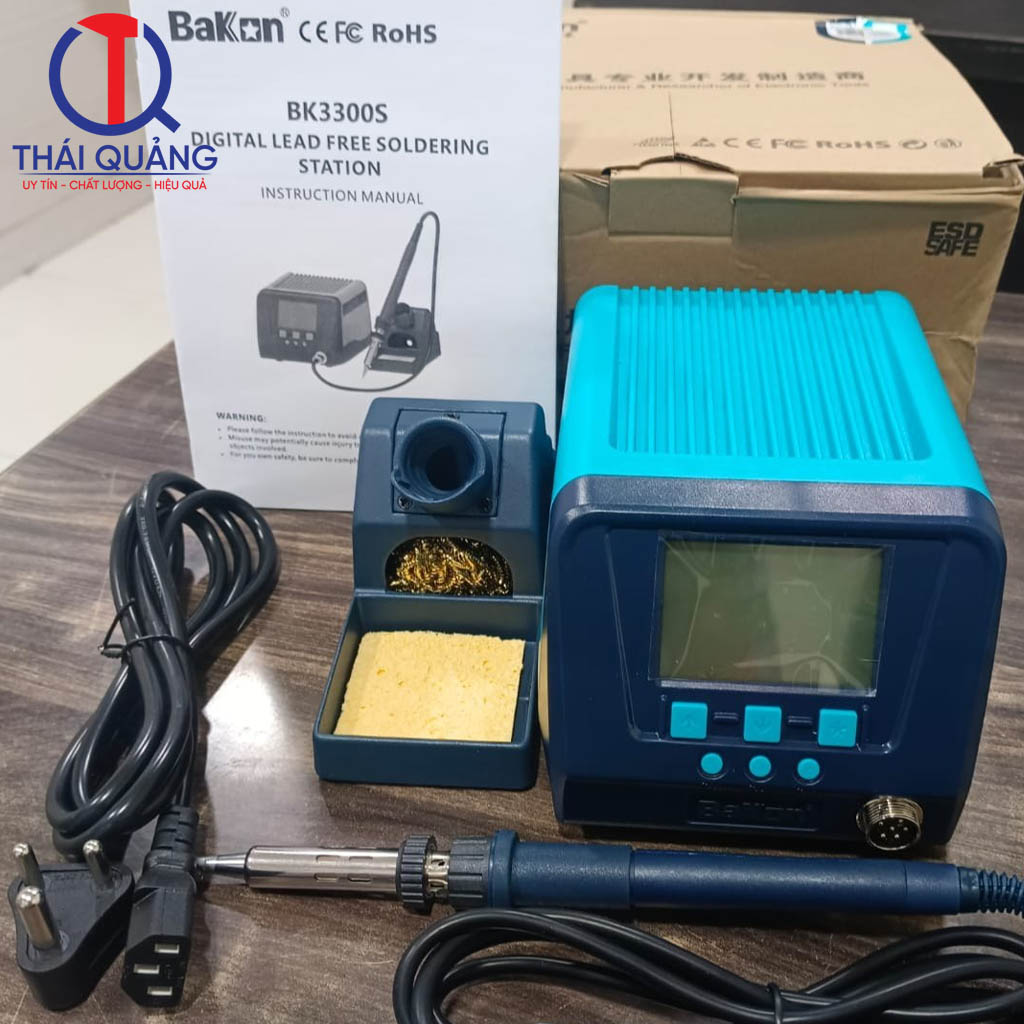

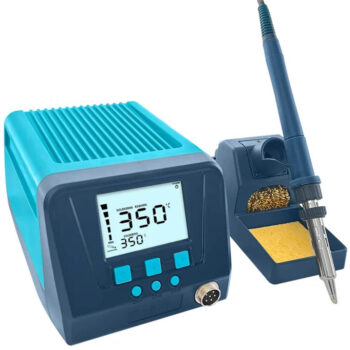

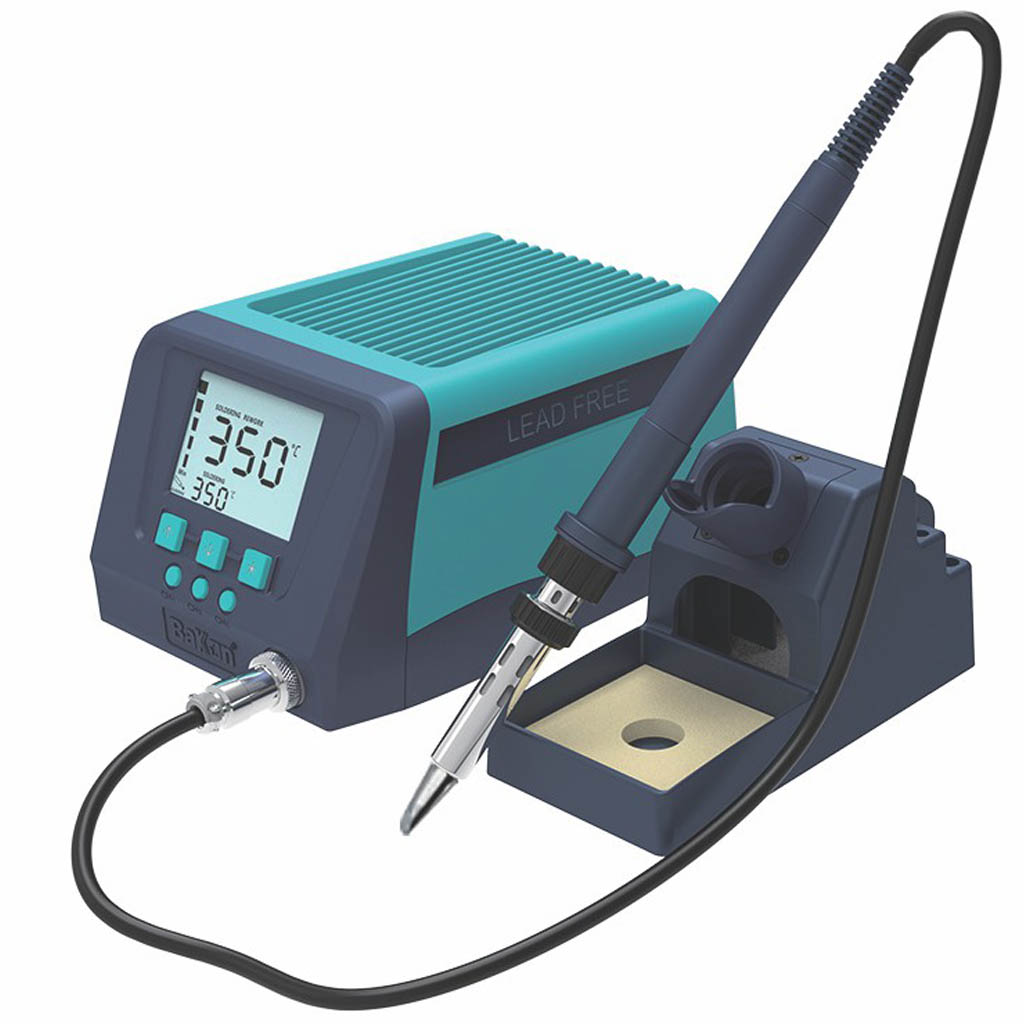

Trạm hàn BK3300S (200W)

BK3300S là model được thiết kế tối ưu cho dây chuyền sản xuất điện tử tiêu chuẩn, nơi yêu cầu ổn định nhiệt cao và thao tác vận hành đơn giản. Với công suất 200W và dải nhiệt 100-480°C, model này đủ đáp ứng hầu hết ứng dụng hàn không chì SMT/THT trong điện tử dân dụng và công nghiệp nhẹ.

Điểm nổi bật của BK3300S là độ ổn định nhiệt ±2°C (no load), giúp giảm dao động nhiệt độ giữa các lần chạm đầu mũi hàn vào pad. Với linh kiện nhạy nhiệt như IC, tụ điện nhỏ hay cảm biến, sự ổn định này có ý nghĩa thực tế rõ ràng trong việc giảm tỷ lệ lỗi hàn. Bên cạnh đó, tính năng 3 mức nhiệt nhanh (three-level quick temperature) cho phép kỹ thuật viên nhấn một phím để lên ngay nhiệt độ preset đã cài sẵn, giảm thao tác cài đặt và tăng nhịp độ sản xuất.

BK3300S cũng tích hợp bảo vệ ngắn mạch phần tử gia nhiệt và cảnh báo khi cảm biến hoạt động bất thường, giúp phát hiện sự cố sớm trước khi ảnh hưởng đến chất lượng mối hàn. Ngoài ra, chức năng ngủ và khóa mật khẩu đều có đầy đủ, tương tự các model khác trong dòng.

Một điểm đáng chú ý là BK3300S hỗ trợ điện áp AC 100/240V, tức là có thể dùng được ở nhiều quốc gia mà không cần biến áp, thuận tiện cho các nhà máy có thiết bị nhập khẩu từ nhiều nguồn khác nhau.

Thông số kỹ thuật BK3300S

Phụ kiện đi kèm BK3300S

BK3300S sử dụng tay hàn LF301, lõi nhiệt VH300, mũi hàn 500M và giá để BK512. Đáng chú ý là bộ phụ kiện này dùng chung với BK3300A, nhờ vậy nếu bạn triển khai cả hai model trong cùng một nhà máy, việc quản lý tồn kho linh kiện thay thế sẽ đơn giản hơn đáng kể, giảm số lượng SKU cần theo dõi.

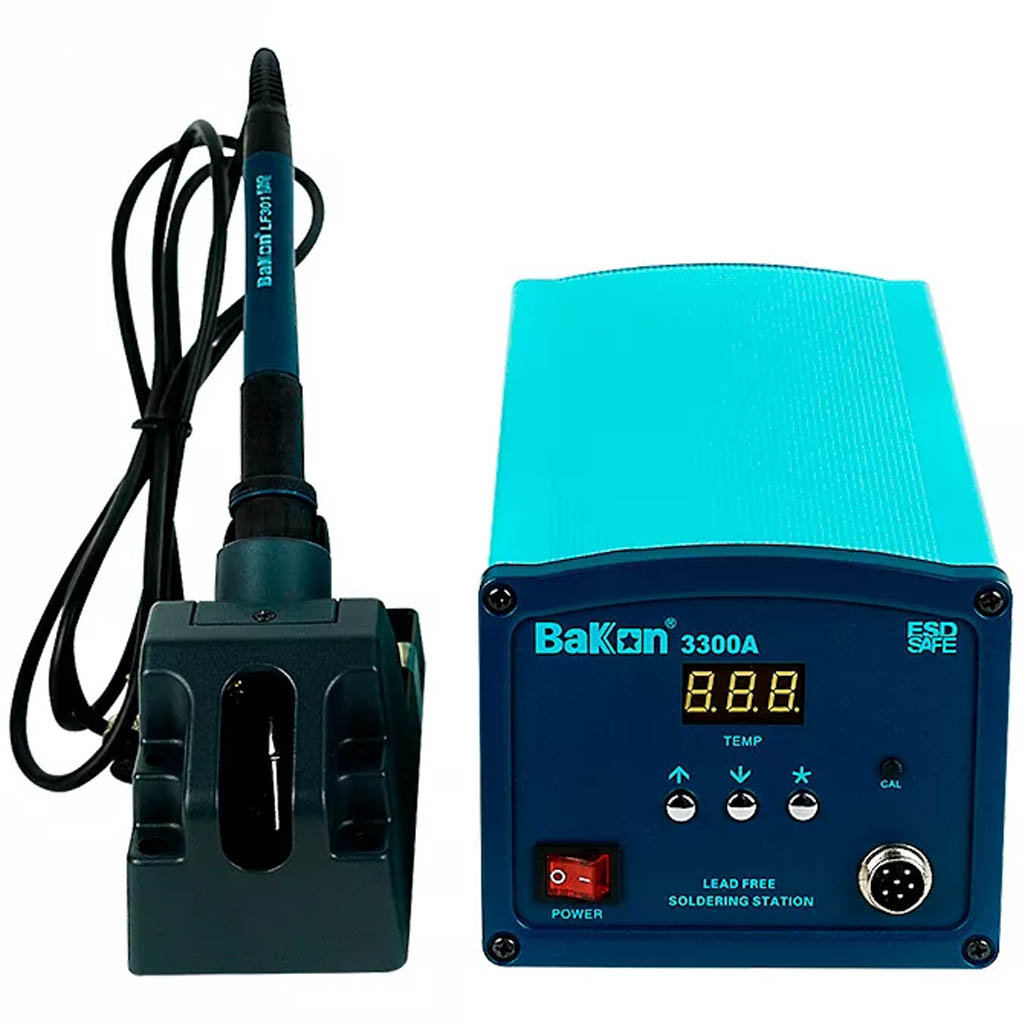

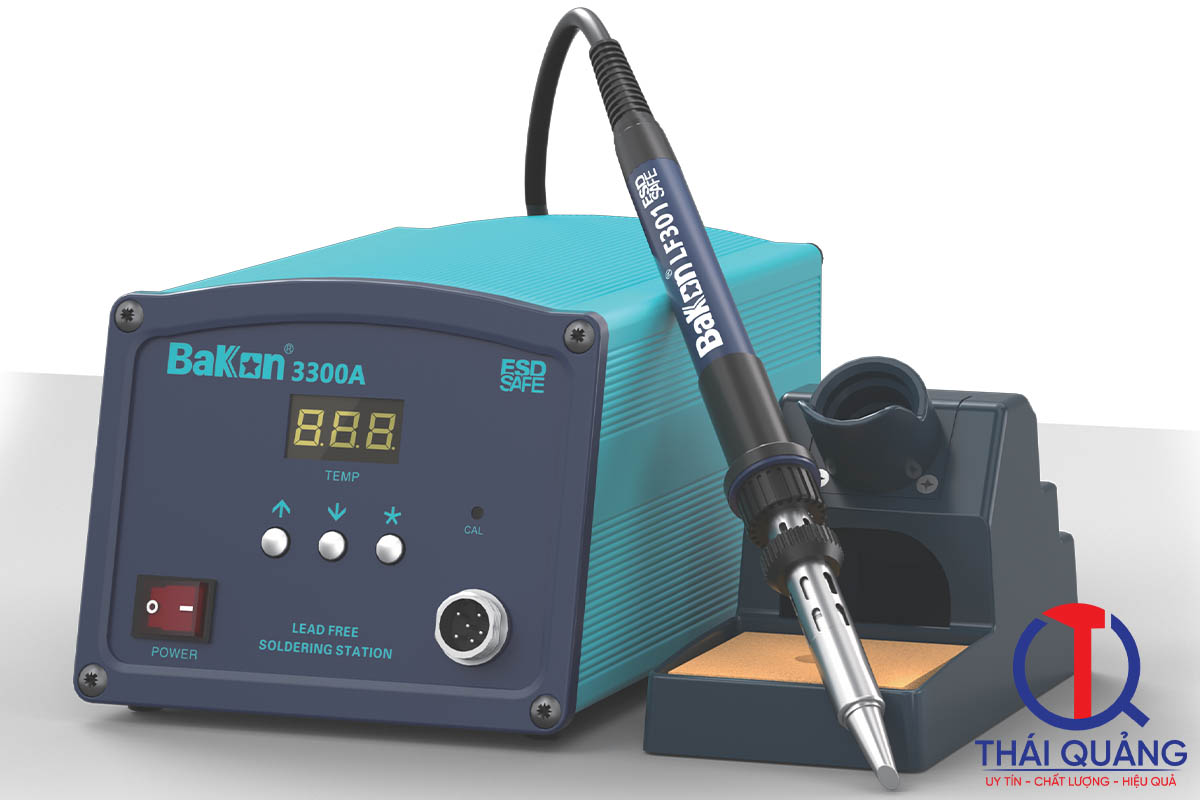

Trạm hàn ESD BK3300A

BK3300A là model trong dòng BK3300 được thiết kế đặc biệt cho môi trường yêu cầu kiểm soát ESD nghiêm ngặt và quản lý quy trình hàn chặt chẽ. Dù công suất danh định là 150W, nguyên lý gia nhiệt dòng xoáy tần số cao vẫn đảm bảo nhiệt lượng dồi dào và khả năng bù nhiệt tức thì, đủ đáp ứng hàn lead-free liên tục trong sản xuất.

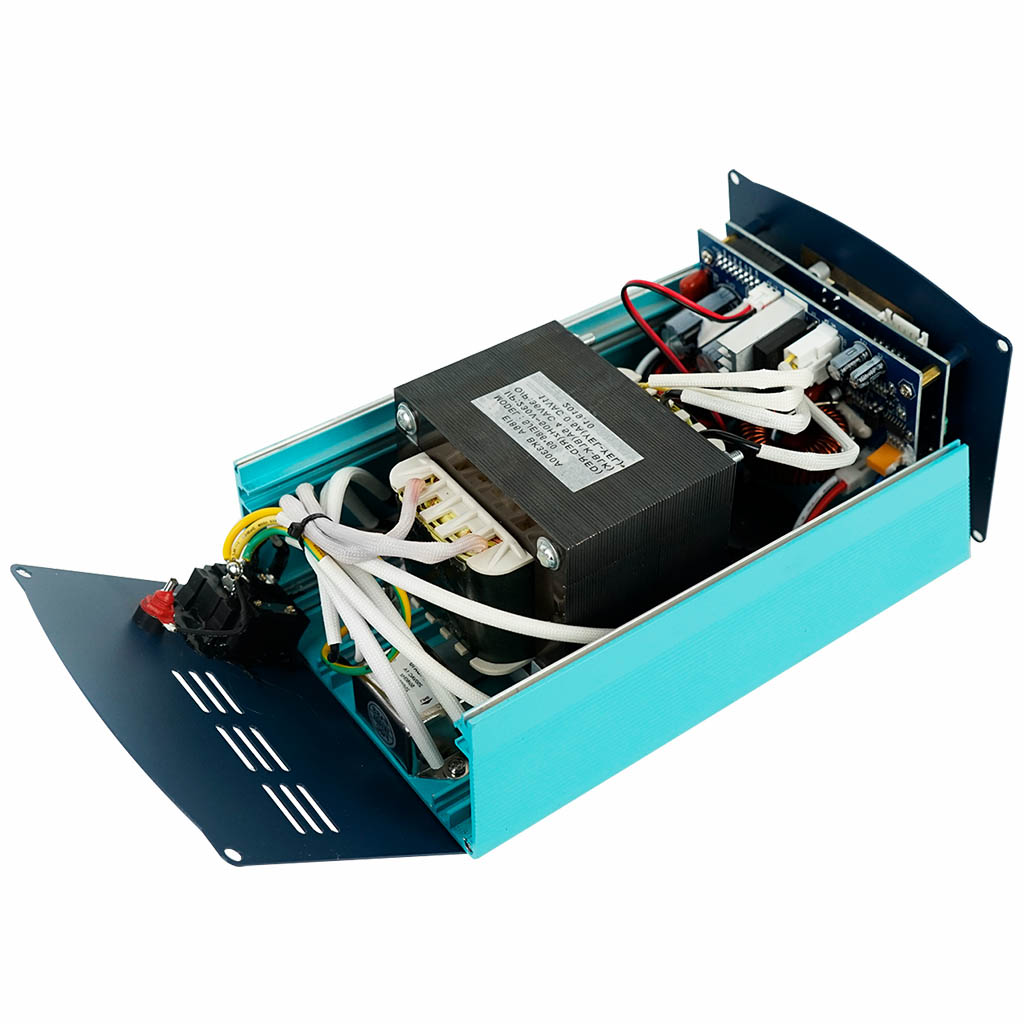

Điểm khác biệt lớn nhất so với BK3300D và BK3300S là vỏ máy bằng kim loại với thiết kế chống tĩnh điện, kết hợp quạt làm mát tích hợp. Nhờ vậy, thân máy duy trì nhiệt độ thấp hơn trong quá trình vận hành dài, giúp kéo dài tuổi thọ linh kiện điện tử bên trong và ổn định đặc tính ESD theo thời gian. Cảm biến nhiệt được đặt phía trước mũi hàn (front-facing sensor), giúp phản hồi nhiệt nhanh hơn tại điểm hàn thực tế, đặc biệt hữu ích khi hàn linh kiện có yêu cầu nhiệt độ chính xác cao.

BK3300A cũng là model duy nhất trong dòng có cổng hiệu chuẩn nhiệt (temperature calibration), cho phép điều chỉnh nhiệt độ hiển thị theo kết quả đo thực tế bằng nhiệt kế chuẩn. Tính năng này rất quan trọng với các nhà máy có yêu cầu truy xuất và kiểm soát sai lệch nhiệt theo tiêu chuẩn ISO hoặc IPC.

Về quản lý năng lượng và an toàn, BK3300A tự động chuyển sang chế độ ngủ sau 20 phút không sử dụng và tự động tắt hoàn toàn sau 60 phút. Tính năng này không chỉ kéo dài tuổi thọ mũi hàn mà còn giảm rủi ro quên tắt máy khi hết ca, đặc biệt trong môi trường sản xuất nhiều ca liên tục.

Thông số kỹ thuật BK3300A

Phụ kiện đi kèm BK3300A

BK3300A dùng chung bộ phụ kiện với BK3300S, bao gồm lõi nhiệt VH300, mũi hàn 500M, tay hàn LF301 và giá để BK512. Việc đồng bộ phụ kiện giữa hai model này giúp tối ưu tồn kho và đơn giản hóa quy trình bảo trì trong nhà máy.

Nên chọn model BK3300 nào?

Câu trả lời phụ thuộc vào loại sản phẩm bạn đang hàn, yêu cầu ESD của nhà máy và mức độ kiểm soát quy trình cần thiết. Bảng dưới tổng hợp gợi ý theo từng tình huống thực tế.

Tiêu chí kỹ thuật cần xem khi tích hợp trạm hàn vào dây chuyền công nghiệp

Khi đưa trạm hàn vào dây chuyền sản xuất thực tế, thông số trên datasheet chỉ là điểm khởi đầu. Có một số tiêu chí kỹ thuật bạn cần kiểm tra thêm để đảm bảo tích hợp đúng và vận hành ổn định lâu dài.

Thứ nhất là nhiễu ESD và tĩnh điện: Cả ba model đều đạt thông số mũi-mass ≤2Ω và ≤2mV, đáp ứng yêu cầu ESD cho hầu hết dây chuyền điện tử thông thường. Tuy nhiên, nếu nhà máy của bạn áp dụng ESD Class 0 hoặc Class 1 theo ANSI/ESD S20.20, BK3300A với vỏ kim loại và thiết kế chống tĩnh điện toàn diện sẽ là lựa chọn an toàn hơn.

Thứ hai là quản lý tham số quy trình: Tính năng khóa mật khẩu có trên cả ba model, giúp chuẩn hóa nhiệt độ theo Work Instruction (WI) và ngăn kỹ thuật viên tự tăng nhiệt gây hỏng pad hoặc lệch quy trình. Với BK3300A, bạn còn có thêm cổng hiệu chuẩn để định kỳ kiểm tra và ghi log sai lệch nhiệt theo mã trạm hàn, rất phù hợp với hệ thống MES hoặc yêu cầu audit ISO.

Thứ ba là tiêu thụ năng lượng và an toàn vận hành: Chế độ auto sleep và auto off trên BK3300A giảm đáng kể nhiệt độ standby, có lợi cho môi trường làm việc nhiều ca. BK3300S và BK3300D cũng có sleep, nhưng không có auto off hoàn toàn. Nếu nhà máy bạn thường xuyên quên tắt thiết bị cuối ca, BK3300A sẽ giảm rủi ro đáng kể.

Thứ tư là khả năng mở rộng và tối ưu tồn kho: BK3300S và BK3300A dùng chung lõi VH300, mũi 500M, tay LF301 và giá BK512. Nhờ vậy, nếu bạn triển khai cả hai model, chỉ cần duy trì một bộ phụ kiện thay thế chung, giảm SKU kho và đơn giản hóa quy trình mua hàng.

Thứ năm là tương thích với hệ thống ESD tổng thể: Trước khi lắp đặt, nên kiểm tra vị trí nối đất, chiều dài dây nguồn và dây tay hàn để đảm bảo chuỗi dẫn điện từ người-ghế-bàn-mũi hàn-mass được thống nhất. Một trạm hàn ESD tốt nhưng đặt trên bàn không nối đất đúng cách vẫn có thể gây rủi ro ESD cho linh kiện.

Kinh nghiệm triển khai thực tế từ Thái Quảng

Với vai trò là nhà phân phối chính thức của Bakon tại Việt Nam theo Giấy ủy quyền số BK202601013, chúng tôi đã hỗ trợ nhiều nhà máy điện tử, module công suất và thiết bị công nghiệp tích hợp dòng BK3300 vào dây chuyền sản xuất. Có thể kể đến một số kinh nghiệm thực tế mà chúng tôi thường chia sẻ với khách hàng.

Về lựa chọn model theo loại nhà máy: Với nhà máy điện tử dân dụng, tiêu chuẩn ESD mức trung bình, chúng tôi thường đề xuất BK3300S cho line hàn tay chính vì vận hành đơn giản, ổn định nhiệt tốt và dễ đào tạo kỹ thuật viên mới. BK3300D thường được bố trí thêm ở các trạm rework hoặc sửa chữa cần công suất lớn hơn. Với nhà máy module công suất, inverter, EV hoặc thiết bị y tế có tiêu chuẩn ESD cao, chúng tôi ưu tiên BK3300A làm nền tảng, kết hợp đồng bộ với dòng khử tĩnh điện và bàn thao tác ESD.

Về tối ưu tuổi thọ mũi hàn và lõi nhiệt: Kinh nghiệm thực tế cho thấy, thiết lập nhiệt độ làm việc phù hợp với từng loại hợp kim hàn là yếu tố quan trọng nhất. Với SAC305 (hợp kim không chì phổ biến nhất), nhiệt độ làm việc thường nằm trong khoảng 340-380°C. Bắt buộc kích hoạt chế độ sleep sau 5-10 phút không thao tác để tránh oxy hóa mũi ở nhiệt độ cao kéo dài. Kết hợp thêm vòng tay ESD, thảm ESD và ionizer để giảm phóng tĩnh điện lên mũi và linh kiện, từ đó giảm tần suất bảo trì và hạn chế lỗi ẩn.

Về quản lý mật khẩu và hiệu chuẩn: Chúng tôi khuyến nghị giao mật khẩu trạm hàn cho tổ trưởng hoặc QA, kỹ thuật viên chỉ được sử dụng 2-3 mức nhiệt preset đã được phê duyệt. Với BK3300A, nên định kỳ hiệu chuẩn nhiệt bằng nhiệt kế mũi hàn chuẩn và ghi log theo mã trạm hàn, gắn với hệ thống MES hoặc hồ sơ ISO để đảm bảo truy xuất đầy đủ.

Về đồng bộ giải pháp ESD toàn hệ thống: Khi triển khai trạm hàn Bakon, chúng tôi thường tư vấn đồng bộ luôn ghế ESD, bàn ESD, kệ linh kiện và ionizer khử tĩnh điện để chuỗi dẫn điện từ người-ghế-bàn-mũi hàn-mass được thống nhất. Một trạm hàn tốt nhưng đứng độc lập trong môi trường ESD không kiểm soát sẽ không phát huy hết hiệu quả bảo vệ.

Bảng thiết lập nhiệt độ theo loại hợp kim hàn không chì (tham khảo)

(*) Lưu ý: Nhiệt độ làm việc thực tế còn phụ thuộc vào loại mũi hàn, kích thước pad và tốc độ hàn. Nên kiểm tra và hiệu chuẩn theo điều kiện thực tế tại nhà máy.

Checklist nghiệm thu trạm hàn khi đưa vào sản xuất

Câu hỏi thường gặp về trạm hàn Bakon BK3300D, BK3300S, BK3300A

Tại sao BK3300A chỉ có 150W nhưng vẫn hàn được lead-free tốt?

Nguyên lý gia nhiệt dòng xoáy tần số cao cho phép bù nhiệt rất nhanh tại điểm hàn, nên công suất danh định không phản ánh hoàn toàn hiệu quả thực tế. Bên cạnh đó, cảm biến đặt phía trước mũi giúp phản hồi nhiệt tức thì, duy trì nhiệt độ gần setpoint ngay cả khi tải thay đổi.

Chức năng sleep và auto off khác nhau thế nào?

Sleep (chế độ ngủ) là trạng thái máy giảm nhiệt độ mũi xuống mức thấp hơn để hạn chế oxy hóa, nhưng vẫn sẵn sàng hoạt động trở lại ngay khi cầm tay hàn lên. Auto off là tắt hoàn toàn nguồn sau một khoảng thời gian dài hơn, chỉ có trên BK3300A (sau 60 phút). Kết hợp cả hai giúp tối ưu tuổi thọ mũi và an toàn điện.

Có thể dùng BK3300S ở điện áp 110V không?

Có. BK3300S hỗ trợ AC 100/240V, tức là hoạt động được ở cả lưới điện 110V và 220V mà không cần biến áp. Đây là điểm khác biệt so với BK3300D và BK3300A chỉ hỗ trợ AC 230V.

Thái Quảng có hỗ trợ kỹ thuật và phụ kiện thay thế không?

Có. Thái Quảng là nhà phân phối chính thức của Bakon tại Việt Nam, cung cấp đầy đủ phụ kiện thay thế (lõi nhiệt, mũi hàn, tay hàn) và hỗ trợ kỹ thuật trực tiếp. Bạn có thể liên hệ qua hotline trên website thaiquang.com.vn để được tư vấn cụ thể theo nhu cầu sản xuất.

Hy vọng nội dung trên đã giúp bạn có cái nhìn rõ ràng hơn về ba model trạm hàn Bakon BK3300D, BK3300S và BK3300A, từ thông số kỹ thuật, điểm khác biệt thực tế cho đến gợi ý chọn mua theo từng loại ứng dụng.

Nếu bạn cần tư vấn thêm để chọn đúng model cho dây chuyền cụ thể, hoặc muốn tìm hiểu về giải pháp ESD đồng bộ (bàn ESD, ghế ESD, ionizer, vòng tay ESD) thì hãy liên hệ với Thái Quảng.
