Trạm hàn thiếc Bakon BK375B+ là trạm hàn tự động ra thiếc (self-feeder) công suất 70W, được thiết kế cho các công việc hàn linh kiện cắm (plugin), connector và dây nối với yêu cầu lặp lại cao, tốc độ ổn định và kiểm soát nhiệt chính xác. Thiết bị hỗ trợ ba chế độ cấp thiếc gồm thủ công, tự động và cảm ứng, cho phép người vận hành tập trung hoàn toàn vào điều khiển mũi hàn thay vì phải cầm cuộn thiếc bằng tay, từ đó tăng năng suất và độ đồng đều mối hàn rõ rệt.

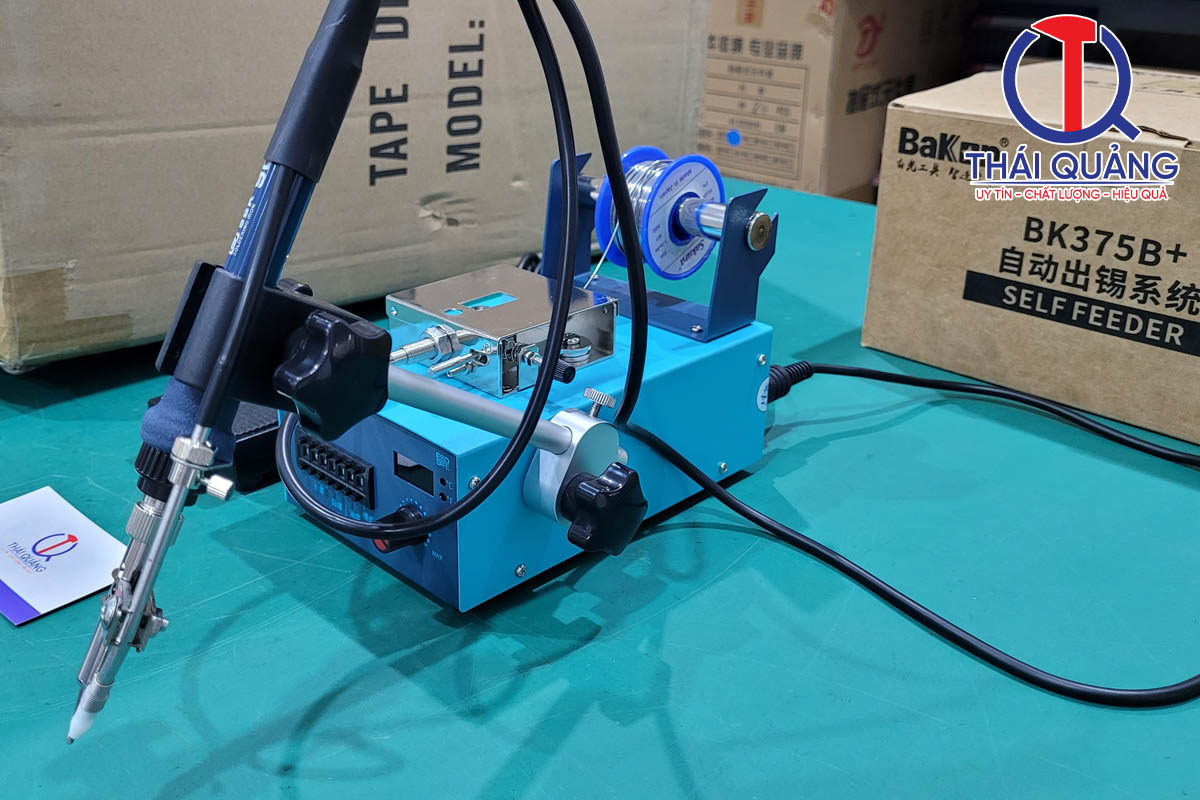

Tại Việt Nam, Thái Quảng là nhà phân phối chính thức của Bakon theo Giấy ủy quyền số BK202601013, cung cấp BK375B+ như một phần trong giải pháp trạm hàn tích hợp cùng hệ thống kiểm soát ESD, phòng sạch và phụ trợ tự động hóa công nghiệp.

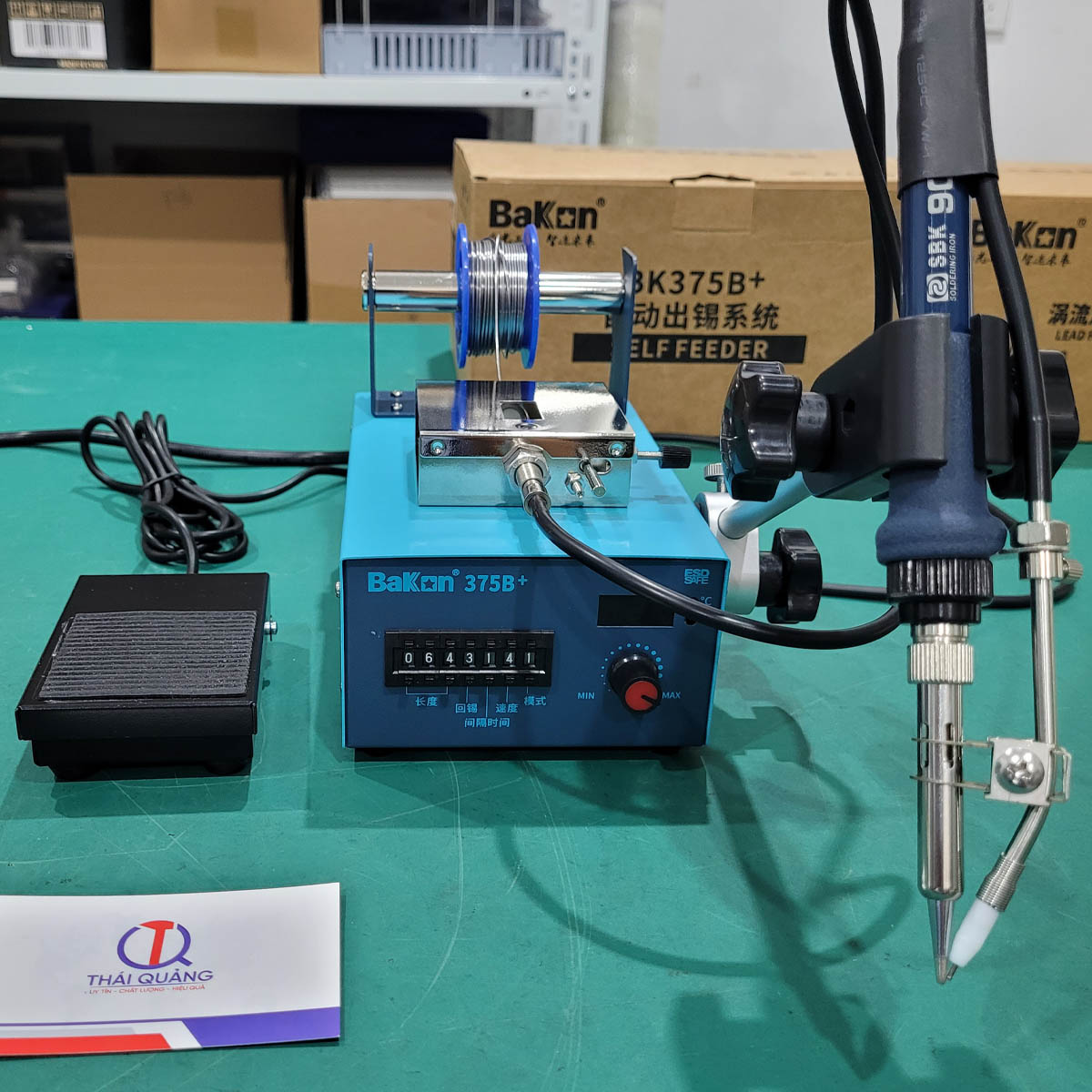

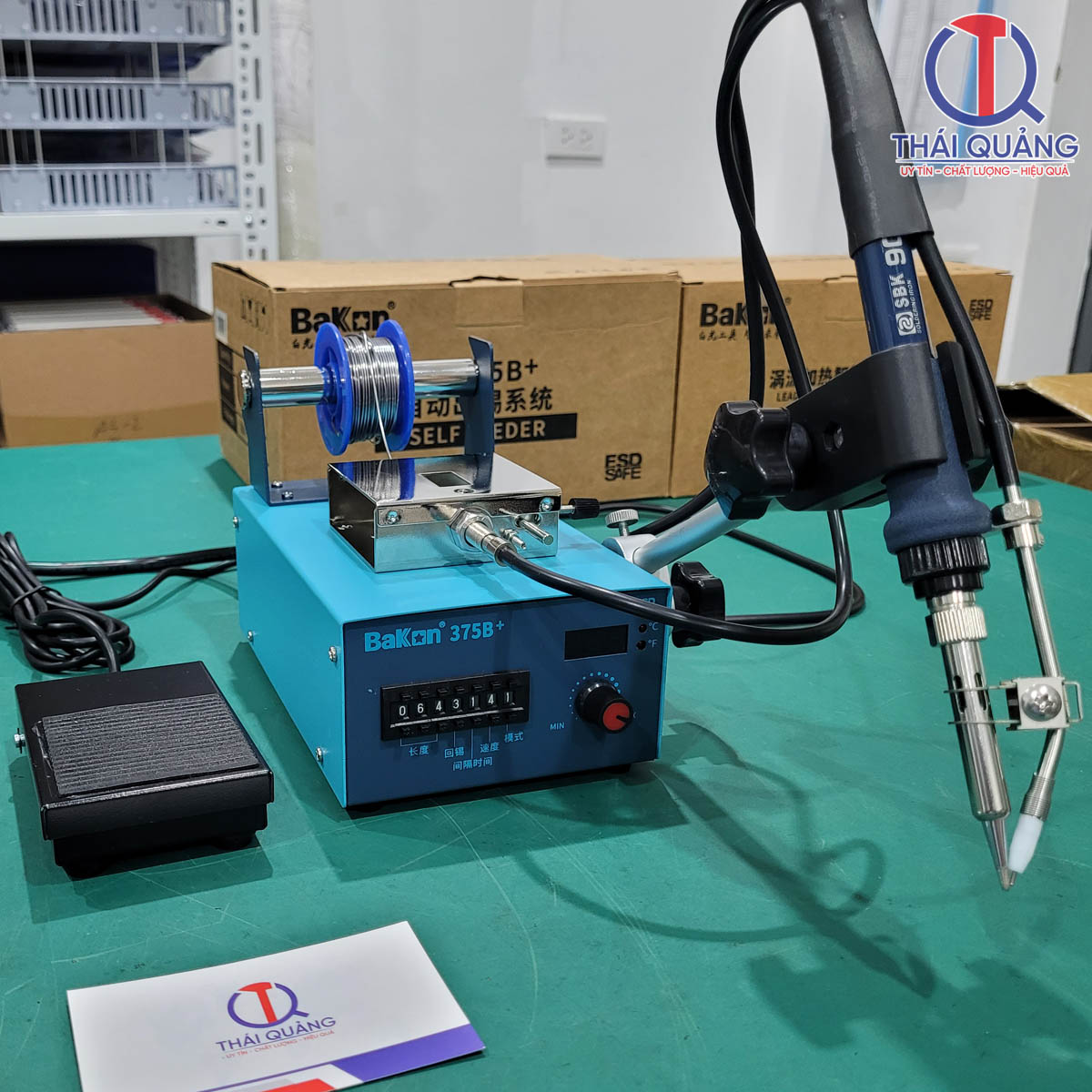

Tổng quan về trạm hàn BK375B+
Bakon BK375B+ là trạm hàn thiếc tự động ra thiếc, công suất 70W, dải nhiệt 200-480°C, tích hợp cơ cấu cấp thiếc dùng stepper motor và điều khiển nhiệt PID. Thiết bị phù hợp cho các kỹ thuật viên và dây chuyền sản xuất điện tử cần hàn linh kiện cắm, connector, dây nguồn hoặc dây tín hiệu với số lượng lớn và yêu cầu chất lượng mối hàn đồng đều.

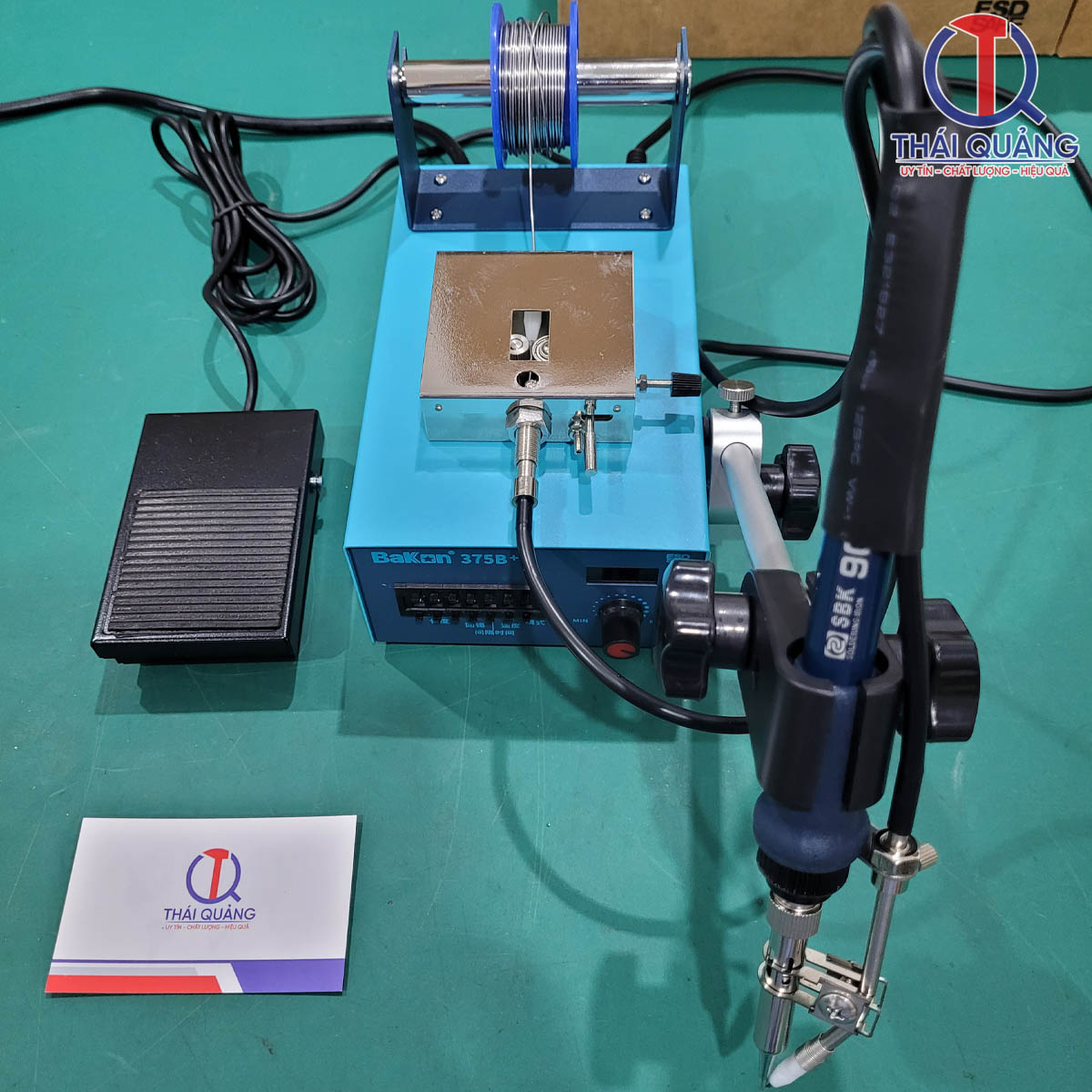

Khác với trạm hàn thông thường, BK375B+ tích hợp sẵn bộ cấp thiếc tự động ngay trên thân máy, tạo thành một hệ thống gọn gàng gồm tay hàn, giá đỡ và bộ dẫn thiếc. Người vận hành chỉ cần một tay điều khiển mũi hàn, trong khi thiếc được cấp đúng lượng, đúng thời điểm theo thông số đã cài đặt trước. Nhờ vậy, BK375B+ đặc biệt phù hợp cho các line lắp ráp thủ công trong nhà máy điện tử, xưởng sửa chữa, rework, hoặc bất kỳ môi trường nào cần chuẩn hóa quy trình hàn (SOP).
Thông số kỹ thuật chi tiết Bakon BK375B+
| Thông số | Giá trị |
|---|---|
| Model | BK375B+ |
| Điện áp làm việc | AC 230V / 50Hz |
| Dải nhiệt độ | 200°C – 480°C |
| Công suất tối đa | 70W |
| Tốc độ ra thiếc | 2,7 mm/s – 27 mm/s |
| Chiều dài thiếc mỗi lần cấp | 0 – 150 mm |
| Thời gian giãn cách cấp thiếc | 0 – 2,7 giây |
| Thời gian trả thiếc (back to tin) | 0 – 0,9 giây |
| Đường kính dây thiếc tương thích | 0,8 mm / 1,0 mm / 1,2 mm |
Về điện áp, BK375B+ được ghi nhận là AC 230V/50Hz theo tài liệu gốc, tương thích tốt với hệ thống điện 1 pha chuẩn tại Việt Nam. Công suất 70W đủ để xử lý đa số mối hàn linh kiện cắm và connector cỡ nhỏ đến trung bình, kể cả khi dùng thiếc không chì (lead-free) vốn yêu cầu nhiệt độ cao hơn. Dải nhiệt 200-480°C cho phép tối ưu profile nhiệt theo từng loại dây thiếc và loại pad, linh hoạt cho cả thiếc có chì lẫn không chì.
Các tính năng của trạm hàn BK375B+
Tự động cấp thiếc giúp giải phóng một tay cho người thợ
Đây là tính năng cốt lõi tạo nên sự khác biệt của BK375B+ so với trạm hàn thông thường. Cơ cấu self-feeder kết hợp với bàn đạp chân hoặc cảm biến quang cho phép người vận hành chỉ tập trung điều khiển mũi hàn, không cần tay cầm cuộn thiếc. Nhờ vậy, tốc độ thao tác tăng lên rõ rệt, sai số do cấp thiếc tay được loại bỏ, và chất lượng mối hàn trở nên đồng đều hơn giữa các công nhân khác nhau.
Với các công việc lặp lại cao như hàn dây nguồn, dây tín hiệu, chân connector, bus bar hay pin header trong line lắp ráp, BK375B+ tạo ra một “chu trình thao tác chuẩn” dễ đưa vào SOP của nhà máy. Trong thực tế triển khai, đội ngũ kỹ thuật của Thái Quảng thường kết hợp BK375B+ với jig cơ khí hoặc đồ gá định vị sản phẩm để tạo thành cell hàn bán tự động, giúp tăng năng suất đáng kể ngay cả trên các line nhỏ và vừa.
Điều khiển nhiệt độ PID, hiển thị số LED
BK375B+ sử dụng phương pháp điều khiển nhiệt PID (Proportional Integral Derivative) giúp nhiệt độ mũi hàn đạt setpoint nhanh và duy trì ổn định khi hàn liên tục, kể cả khi tải nhiệt thay đổi liên tục trong ca sản xuất. Nhiệt độ được hiển thị trực tiếp trên màn hình LED dạng số (digital tube), dễ quan sát và thao tác nhanh trong môi trường sản xuất.
Thiết bị hỗ trợ chuyển đổi giữa °C và °F, đáp ứng yêu cầu của các nhà máy làm việc theo tài liệu kỹ thuật từ nhiều chuẩn quốc tế khác nhau. Quan trọng hơn, độ ổn định nhiệt cao giúp hạn chế hai lỗi hàn phổ biến nhất: cold solder (thiếu nhiệt, mối hàn không ngấm đều) và overheating (quá nhiệt làm cháy pad hoặc bong lớp đồng). Khi tích hợp BK375B+ vào quy trình có kiểm soát ESD và phòng sạch, thông số nhiệt độ rõ ràng và tái lập được cũng giúp thiết bị dễ đưa vào hệ thống kiểm soát quá trình sản xuất.

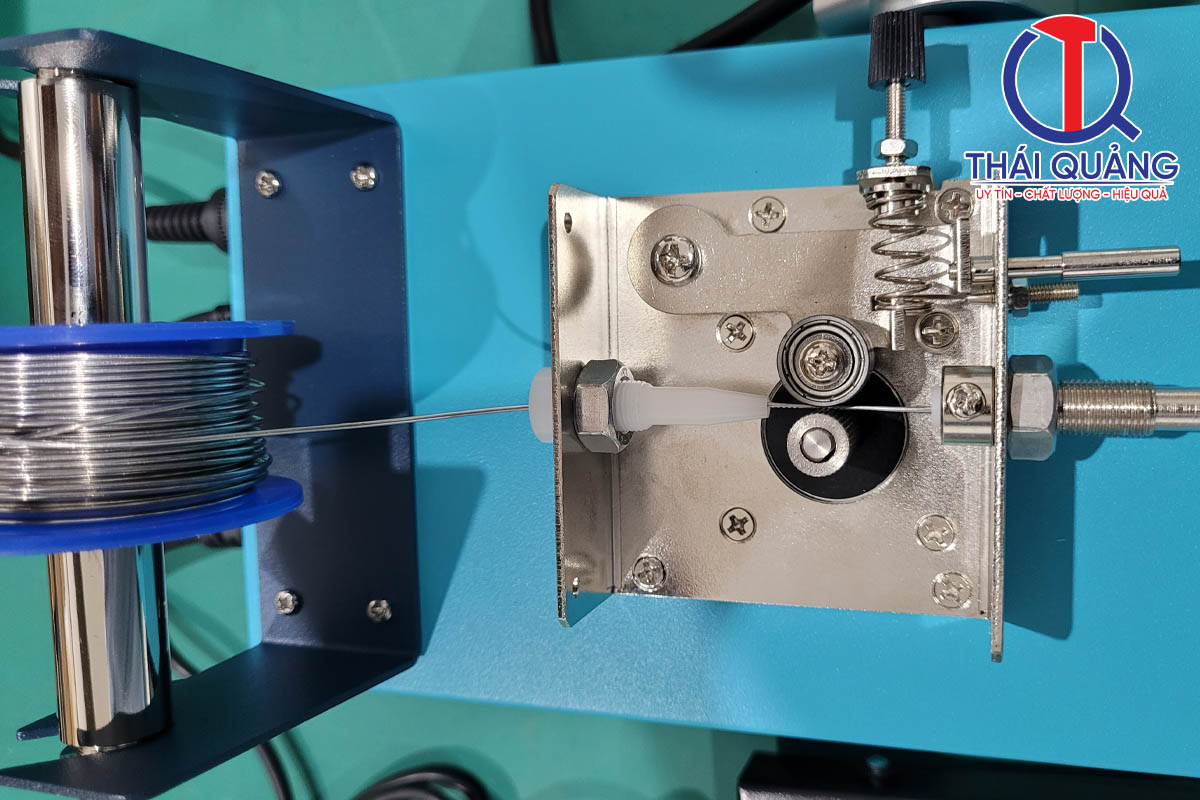

Stepper motor cho cơ cấu cấp thiếc: chính xác, ít rung, bền bỉ
Bộ cấp thiếc của BK375B+ dùng stepper motor (động cơ bước) thay vì motor DC thông thường. Ưu điểm rõ nhất là khả năng điều khiển tốc độ và chiều dài cấp thiếc chính xác theo từng “bước”, tiếng ồn thấp, sinh nhiệt ít và độ rung nhỏ. Đây là những yếu tố quan trọng trong môi trường phòng sạch hoặc khi hàn các mối nhỏ đòi hỏi độ chính xác cao.
Bên cạnh đó, stepper motor bền hơn so với các cơ cấu DC có chổi than, phù hợp làm việc liên tục trong ca 8-12 giờ mà không lo hao mòn nhanh. Tốc độ và chiều dài cấp thiếc có thể tối ưu theo đường kính dây thiếc và loại mối hàn để tránh bắn thiếc hoặc dây không kịp nóng chảy. Khi tư vấn cho khách hàng, các kỹ sư ứng dụng của Thái Quảng thường hỗ trợ “mapping” thông số tốc độ, chiều dài và đường kính dây thiếc theo từng mã sản phẩm cụ thể, giúp rút ngắn đáng kể thời gian thử nghiệm ban đầu.
Thiết kế tay hàn, mũi hàn và giá đỡ linh hoạt
Tay hàn SBK907B đi kèm BK375B+ sử dụng lõi nhiệt dạng plug-in, tức là tháo lắp nhanh mà không cần dụng cụ, giảm downtime khi cần thay lõi hoặc mũi hàn giữa ca sản xuất. Mũi hàn thiếc thuộc series BK900M, phổ biến và dễ tìm, với nhiều hình dạng như nhọn, vác, dao, đục để đáp ứng đa dạng kiểu mối hàn.
Giá đỡ tay hàn có thể điều chỉnh đa hướng và đa góc, giúp người dùng thiết lập tư thế thao tác tối ưu, giảm mỏi tay và tăng độ chính xác khi làm việc lâu dài. Dây dẫn thiếc được bố trí hợp lý để không cản trở tay hàn, giảm nguy cơ vướng hoặc kéo lệch mối hàn. Trong các cell hàn do Thái Quảng triển khai, giá đỡ thường được cố định trên bàn ESD và đánh dấu vị trí chuẩn để các ca khác có thể set lại nhanh sau khi vệ sinh hoặc thay dụng cụ.
Ba chế độ cấp thiếc và cách chọn phù hợp với nhu cầu
BK375B+ hỗ trợ ba chế độ cấp thiếc khác nhau, mỗi chế độ phù hợp với một kiểu công việc cụ thể. Bảng so sánh dưới giúp bạn chọn đúng chế độ ngay từ đầu:
| Chế độ | Cách kích hoạt | Ứng dụng điển hình | Ưu điểm | Lưu ý |
|---|---|---|---|---|
| Thủ công (Manual) | Nhấn nút trên máy | Sửa chữa, hàn mẫu, mối hàn không lặp lại | Kiểm soát linh hoạt, không cần cài đặt phức tạp | Chưa tối ưu cho sản lượng lớn |
| Tự động (Automatic) | Máy cấp theo chu kỳ đã cài | Line sản xuất lặp lại, dùng kèm jig/đồ gá | Chuẩn hóa lượng thiếc, tăng năng suất | Cần setup thông số ban đầu chuẩn |
| Cảm ứng (Induction / Photoelectric) | Cảm biến quang kích hoạt khi mũi hàn đến vị trí | Cần vừa tốc độ vừa linh hoạt, giảm thao tác tay | Phản ứng nhanh, giảm bấm nút | Cần bố trí vị trí cảm biến hợp lý |
Ngoài ba chế độ trên, BK375B+ còn có chức năng trả thiếc (back to tin): sau khi cấp xong, motor quay ngược để thu lại một đoạn dây thiếc, tránh hiện tượng đầu thiếc dài bị oxy hóa hoặc vướng khi thao tác nhanh. Thời gian trả thiếc có thể cài từ 0 đến 0,9 giây tùy nhu cầu.
Từ kinh nghiệm triển khai thực tế, Thái Quảng thường khuyến nghị với bộ phận R&D hoặc sửa chữa, ưu tiên chế độ manual kết hợp cảm ứng để linh hoạt; còn với line sản xuất lặp lại, chế độ automatic kết hợp bàn đạp chân và cài back-to-tin phù hợp sẽ cho mối hàn sạch và năng suất cao nhất.
Ứng dụng của BK375B+ trong sản xuất công nghiệp
Hàn linh kiện cắm (thru-hole) trên PCB
BK375B+ phù hợp nhất cho các chân linh kiện cắm như tụ điện, điện trở công suất, jack nguồn, relay và các linh kiện thru-hole khác vốn cần nhiều thiếc và thời gian hàn dài hơn so với SMD. Cơ cấu cấp thiếc tự động đảm bảo đủ lượng thiếc cho lỗ xuyên, giảm lỗi solder không đi hết lỗ (insufficient fill) thường gặp khi cấp thiếc tay.
Dải nhiệt 200-480°C kết hợp với mũi BK900M đủ linh hoạt để xử lý nhiều kiểu pad và lớp đồng dày khác nhau. Trong các line có wave soldering, BK375B+ còn phù hợp cho công đoạn hàn bổ sung các chân đặc biệt hoặc rework các điểm lỗi sau sóng. Khi triển khai trong môi trường có quản lý ESD, cần kết hợp BK375B+ với thảm chống tĩnh điện, dây đeo cổ tay ESD và thiết bị khử tĩnh điện (ionizer), những giải pháp mà Thái Quảng đang cung cấp đồng bộ.
Hàn connector, jack, dây nguồn và dây tín hiệu
Đây là ứng dụng lý tưởng nhất của BK375B+. Với connector cổng I/O, jack nguồn DC, terminal block, jack audio hay các loại connector có số chân lặp lại, thiết bị cho phép cài đặt lượng thiếc chính xác để đảm bảo ngấm đều mà không tràn sang pad bên cạnh. Với dây nguồn và dây tín hiệu (cỡ AWG 18-26), cơ cấu cấp thiếc lặp lại giúp giảm biến thiên chất lượng mối hàn giữa các công nhân, hỗ trợ đạt yêu cầu tiêu chuẩn IPC.
Khi kết hợp với đồ gá giữ dây (fixture), BK375B+ có thể hoạt động gần giống một trạm hàn bán tự động trong cell sản xuất nhỏ. Thái Quảng thường tư vấn tối ưu hóa “profile cấp thiếc” theo từng loại dây và connector dựa trên kinh nghiệm triển khai cho nhiều nhà máy EMS tại Việt Nam.
Sửa chữa, rework và các công đoạn hỗ trợ
Trong khu rework, BK375B+ phù hợp cho PCB có mật độ vừa phải khi cần thêm thiếc nhanh nhưng vẫn kiểm soát được lượng. Các kỹ sư bảo trì có thể dùng chế độ manual để hàn lại chân connector, dây cấp nguồn, cầu chì hay cọc đấu. Nhờ lõi nhiệt plug-in, trạm dễ bảo dưỡng, thay lõi và mũi nhanh, hạn chế downtime tại khu bảo trì.
Trong môi trường phòng sạch nhẹ (class 100k/ISO 8), thiết kế nhỏ gọn, ít bụi và ít rung của BK375B+ đáp ứng tốt nếu kết hợp với hệ thống hút khói hàn và kiểm soát ESD. Với khách hàng có yêu cầu tiêu chuẩn cao như sản phẩm y tế hay ô tô, chuyên gia Thái Quảng thường khuyến nghị kết hợp thêm kính lúp công nghiệp, hút khói hàn và ghi chép thông số cài đặt theo từng mã sản phẩm để đảm bảo truy xuất nguồn gốc.
Phụ kiện đi kèm BK375B+ và lưu ý khi sử dụng
BK375B+ đi kèm bộ phụ kiện tiêu chuẩn đủ để vận hành ngay. Bảng dưới tóm tắt từng phụ kiện, chức năng và lưu ý thực tế:
| Phụ kiện | Chức năng | Lưu ý khi sử dụng |
|---|---|---|
| Cuộn giá đỡ dây thiếc (tin wire roller) | Giữ cuộn dây thiếc, đảm bảo dây cấp vào motor đều, không xoắn | Chọn đúng đường kính dây 0,8 / 1,0 / 1,2 mm để tránh kẹt cơ cấu |
| Mũi hàn series BK900M | Đa dạng hình dạng (nhọn, vác, dao, đục) cho từng kiểu mối hàn | Nên chuẩn hóa 2-3 loại mũi chính trên line để dễ quản lý tồn kho |
| Cảm biến quang (photoelectric switch) | Kích cấp thiếc tự động khi mũi hàn đến vị trí, giải phóng tay | Cần set độ nhạy và vị trí lắp hợp lý để tránh cấp thiếc “ảo” |
| Bàn đạp chân (foot switch) | Kích cấp thiếc bằng chân, phù hợp cell sản xuất cần tốc độ | Đặt ở vị trí thoải mái, tránh vô tình đạp khi di chuyển |
| Tay hàn SBK907B | Tay hàn tiêu chuẩn, tương thích lõi nhiệt và mũi BK900M | Kiểm tra dây và jack cắm định kỳ để tránh tiếp xúc kém gây tụt nhiệt |
Triển khai BK375B+ trong môi trường ESD và phòng sạch
Tiêu chí chọn BK375B+ cho nhà máy điện tử
BK375B+ phù hợp khi nhà máy có sản lượng hàn thủ công cao với nhiều mối lặp lại, cần tự động cấp thiếc để tăng năng suất. Nếu sản phẩm dùng linh kiện nhạy cảm ESD, trạm hàn cần có khả năng tích hợp trong hệ thống chống tĩnh điện tổng thể gồm bàn, thảm, dây đeo và ionizer. Khi yêu cầu kiểm soát thông số và truy xuất, ưu tiên trạm có hiển thị số, dải nhiệt rộng và cài đặt được nhiều tham số cấp thiếc như BK375B+.
Một yếu tố thực tế nữa là đội ngũ vận hành thường có trình độ khác nhau. Tự động cấp thiếc giúp “san phẳng” chất lượng mối hàn giữa các công nhân, giảm phụ thuộc vào tay nghề cá nhân. Thái Quảng thường hỗ trợ khảo sát line, xác định điểm nghẽn trong thao tác hàn, rồi đề xuất số lượng BK375B+ và quy hoạch vị trí lắp để tối ưu dòng chảy công việc.
Kết hợp BK375B+ với giải pháp khử tĩnh điện và chống tĩnh điện
Trạm hàn chỉ là một phần của hệ thống bảo vệ linh kiện. Để đảm bảo an toàn ESD toàn diện, cần đồng bộ thêm bàn, thảm và ghế ESD-safe; dây đeo cổ tay, dây nối đất, hộp chống tĩnh điện và túi ESD; cùng thiết bị khử tĩnh điện như ionizing blower, ion bar hoặc ion gun. Khi triển khai BK375B+ vào môi trường này, cần nối đất đúng điểm, kiểm tra điện trở ESD định kỳ và đảm bảo dây nguồn, vỏ máy được cấu hình phù hợp mạng tiếp địa của nhà máy.
Thái Quảng, với vai trò nhà phân phối chính thức của cả Bakon và UNESD, thường cung cấp giải pháp trọn gói: từ trạm hàn, thiết bị khử tĩnh điện đến layout bàn ESD. Cách tiếp cận này giúp khách hàng tránh rủi ro khi thiết kế hệ thống rời rạc từ nhiều nguồn cung khác nhau.
Lưu ý khi triển khai trong phòng sạch
Trong phòng sạch, cần chọn vật tư đi kèm như miếng lau mỏ, dây thiếc và dung dịch vệ sinh mũi hàn tương thích phòng sạch để không sinh xơ hay bụi. Bên cạnh đó, hệ thống hút khói hàn cục bộ là bắt buộc để tránh khí hàn ảnh hưởng đến hạt bụi và chất lượng không khí phòng sạch. Quy trình vệ sinh định kỳ tay hàn và giá đỡ cũng cần tuân thủ theo yêu cầu của từng cấp độ phòng sạch. Thái Quảng có kinh nghiệm triển khai thiết bị Bakon trong nhiều phòng sạch sản xuất điện tử và có thể tư vấn tiêu chuẩn phù hợp theo từng cấp độ cụ thể.
Hướng dẫn cài đặt, vận hành và bảo trì BK375B+
Cài đặt ban đầu
Trước tiên, kiểm tra điện áp nguồn và nối đất đúng chuẩn. Tiếp theo, lắp cuộn thiếc vào roller và luồn dây qua ống dẫn đến cơ cấu cấp thiếc. Cài nhiệt độ theo loại thiếc đang dùng, ví dụ thiếc không chì thường cần 340-380°C tùy hợp kim và loại PCB, còn thiếc có chì thường ở 300-350°C.

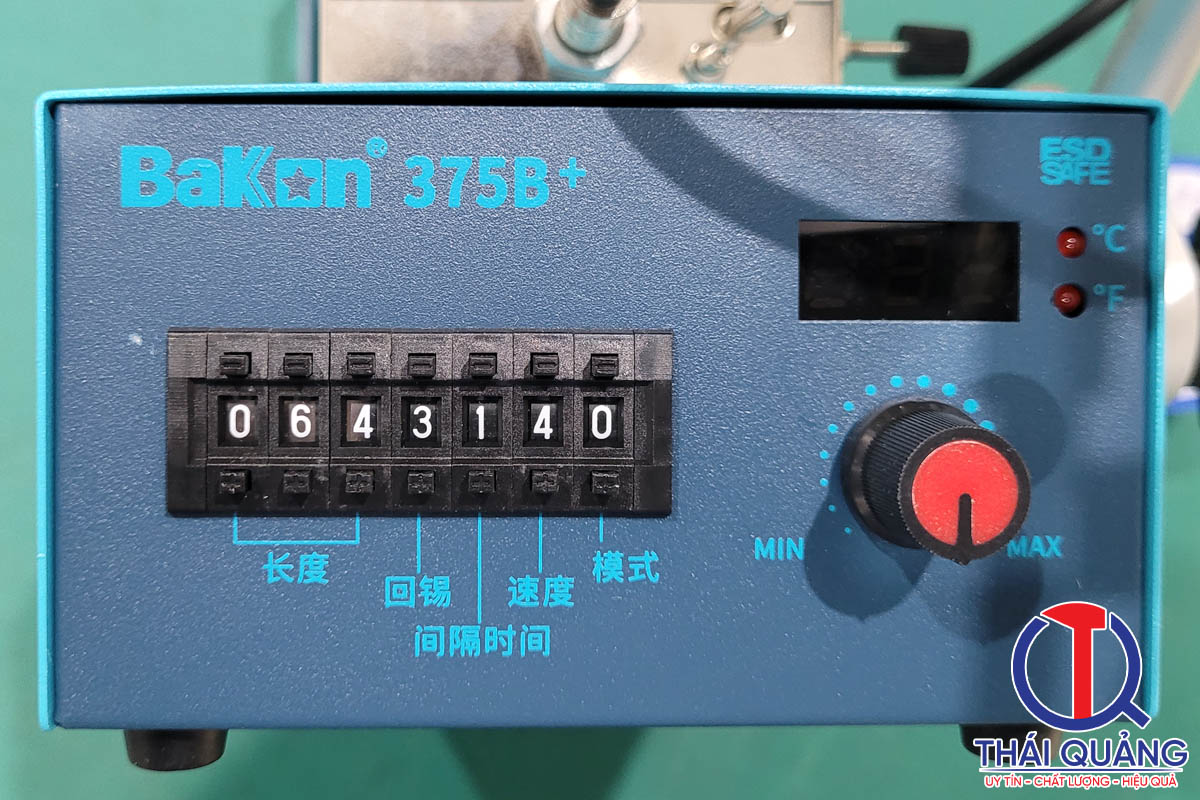

Thiết lập thông số cấp thiếc
Chọn chế độ cấp thiếc phù hợp (manual, automatic hoặc induction), sau đó cài đặt tốc độ (mm/s), chiều dài (mm), thời gian giãn cách và thời gian back-to-tin. Trước khi đưa vào sản xuất chính thức, nên thử nghiệm trên mẫu PCB phế liệu để tinh chỉnh thông số cho đến khi mối hàn đạt yêu cầu.
Vận hành hàng ngày
Làm nóng máy đến nhiệt độ cài đặt, kiểm tra mũi hàn làm ướt đều (tinning) trước khi bắt đầu. Vệ sinh mũi thường xuyên bằng miếng lau phù hợp. Trong quá trình vận hành, quan sát cấp thiếc có đủ và đều không, lắng nghe tiếng ồn bất thường từ motor để phát hiện sớm sự cố.
Bảo trì định kỳ
Vệ sinh đường dẫn thiếc và thay mũi khi bị mòn hoặc oxy hóa nặng. Kiểm tra cảm biến quang, bàn đạp chân, dây nguồn và dây tay cầm theo lịch định kỳ. Với các line có tiêu chuẩn chất lượng cao, nên lập log thay mũi và lõi nhiệt để chủ động bảo trì phòng ngừa, tránh sự cố giữa ca sản xuất.
Câu hỏi thường gặp về trạm hàn Bakon BK375B+
BK375B+ có phù hợp với điện 220V tại Việt Nam không?
Có. Mặc dù thông số gốc ghi AC 230V/50Hz, điện áp này tương thích hoàn toàn với hệ thống điện 1 pha chuẩn tại Việt Nam (thực tế dao động 220-240V). Bạn không cần biến áp bổ sung khi sử dụng trong nước.
Trạm hàn BK375B+ có dùng được với thiếc không chì (lead-free) không?
Hoàn toàn được. Dải nhiệt 200-480°C đủ để xử lý cả thiếc có chì lẫn không chì. Với thiếc không chì, thường cài nhiệt độ trong khoảng 340-380°C tùy hợp kim cụ thể.
Đường kính dây thiếc nào phù hợp với BK375B+?
BK375B+ tương thích với dây thiếc đường kính 0,8 mm, 1,0 mm và 1,2 mm. Đây là ba kích cỡ phổ biến nhất trong sản xuất điện tử tại Việt Nam, nên bạn không cần lo về việc tìm dây thiếc phù hợp.
Có thể dùng BK375B+ để hàn SMD không?
BK375B+ được thiết kế tối ưu cho linh kiện cắm (plugin), connector và dây nối. Với SMD mật độ cao hoặc pitch nhỏ, thiết bị này không phải lựa chọn tối ưu. Nếu bạn cần hàn SMD, Thái Quảng có thể tư vấn thêm các giải pháp phù hợp hơn từ dòng sản phẩm Bakon.
Thời gian bảo hành và hỗ trợ kỹ thuật như thế nào?
Thái Quảng cung cấp bảo hành và hỗ trợ kỹ thuật cho toàn bộ sản phẩm Bakon tại Việt Nam theo Giấy ủy quyền chính thức. Để biết chính sách bảo hành cụ thể và hỗ trợ sau bán hàng, bạn có thể liên hệ trực tiếp với chúng tôi qua website thaiquang.com.vn.
Có thể mua phụ kiện thay thế như mũi hàn BK900M và lõi nhiệt ở đâu?
Thái Quảng cung cấp đầy đủ phụ kiện thay thế cho BK375B+ gồm đầu mũi hàn dòng BK900M, lõi nhiệt, bàn đạp chân và cảm biến quang. Bạn có thể đặt hàng trực tiếp qua hotline trên website hoặc liên hệ đội ngũ kỹ thuật để được tư vấn chọn đúng loại mũi cho từng ứng dụng cụ thể.
Hy vọng nội dung trên đã giúp bạn có cái nhìn đầy đủ về trạm hàn thiếc Bakon BK375B+ từ thông số kỹ thuật, tính năng tự động cấp thiếc, các chế độ vận hành cho đến cách triển khai thực tế trong môi trường sản xuất có kiểm soát ESD và phòng sạch.
BK375B+ là lựa chọn thực tế và hiệu quả cho các nhà máy điện tử, xưởng lắp ráp hoặc khu rework cần nâng cao năng suất hàn thủ công mà không cần đầu tư vào hệ thống hàn tự động hoàn toàn. Thiết bị đặc biệt phù hợp khi bạn cần chuẩn hóa quy trình, kiểm soát chất lượng mối hàn và tích hợp vào môi trường ESD-safe.
Nếu bạn đang cân nhắc trang bị BK375B+ cho dây chuyền hoặc cần tư vấn giải pháp hàn tích hợp cùng hệ thống chống tĩnh điện, Thái Quảng sẵn sàng hỗ trợ từ khảo sát line, tư vấn thông số đến triển khai và đào tạo vận hành. Liên hệ với chúng tôi qua hotline trên website thaiquang.com.vn để được tư vấn cụ thể theo nhu cầu thực tế của quý khách.
