Dòng hộp nhựa ngăn kéo CA 514, CA 514-2, CA 515, CA 516 của ChoongAng Brain (Hàn Quốc) dùng chung một khung vỏ ngoài, kéo đẩy êm, ngăn trong suốt, có khe cài nhãn và rãnh chờ vách ngăn. Nhờ thiết kế đồng bộ đó, bạn có thể phân bổ bu lông ốc vít, linh kiện điện tử, đồ nghề cầm tay và vật tư phòng sạch/ESD vào đúng từng mã hộp theo kích thước thực tế, rồi ghép thành workstation hoặc tích hợp vào các hệ tủ lắp sẵn (CA 1009-2, CA 1114, CA 1113, CA 1214, CA 1009-1, CA 1213) để có một line sản xuất gọn, rõ và chuẩn ESD.
Tổng quan về CA 514, CA 514-2, CA 515, CA 516 Brain
Cả 4 mã hộp đều dùng chung khung ngoài kích thước 268 × 353(329) × 110 mm, nghĩa là bạn có thể xếp chồng, ghép tầng hoặc đưa vào cùng một hệ tủ mà không cần lo về sự không đồng bộ. Đây là điểm khác biệt thực sự hữu ích khi bạn muốn mở rộng dần theo nhu cầu thay vì phải mua lại toàn bộ hệ thống.
Ngăn kéo trong suốt cho phép “scan” bằng mắt ngay từ bên ngoài, không cần rút ra rút vào nhiều lần. Với môi trường sản xuất bận rộn, điều đó giúp giảm thao tác thừa và hạn chế rơi linh kiện nhỏ.
Cơ cấu kéo đẩy được thiết kế mượt mà, dễ thao tác ngay cả khi tay đang đeo găng ESD hoặc găng phòng sạch.
Tại vị trí tay nắm, khe cài thẻ tên được tích hợp sẵn. Bạn chỉ cần rút thẻ giấy ra, ghi mã vật tư, part number, mã SAP/ERP hoặc mã kho lên đó rồi cài lại. Cách này rất phù hợp để chuẩn hóa nhãn và quản lý FIFO mà không cần đầu tư thêm thiết bị gắn nhãn phức tạp.
Lòng khay có rãnh chờ để lắp thêm vách ngăn (bán riêng), giúp chia nhỏ không gian lưu trữ theo từng nhóm vật tư. Tùy mã hộp và nhu cầu thực tế, bạn có thể chia một ngăn thành 4 đến 8 ô nhỏ hơn, rất tiện cho linh kiện rời nhiều chủng loại.

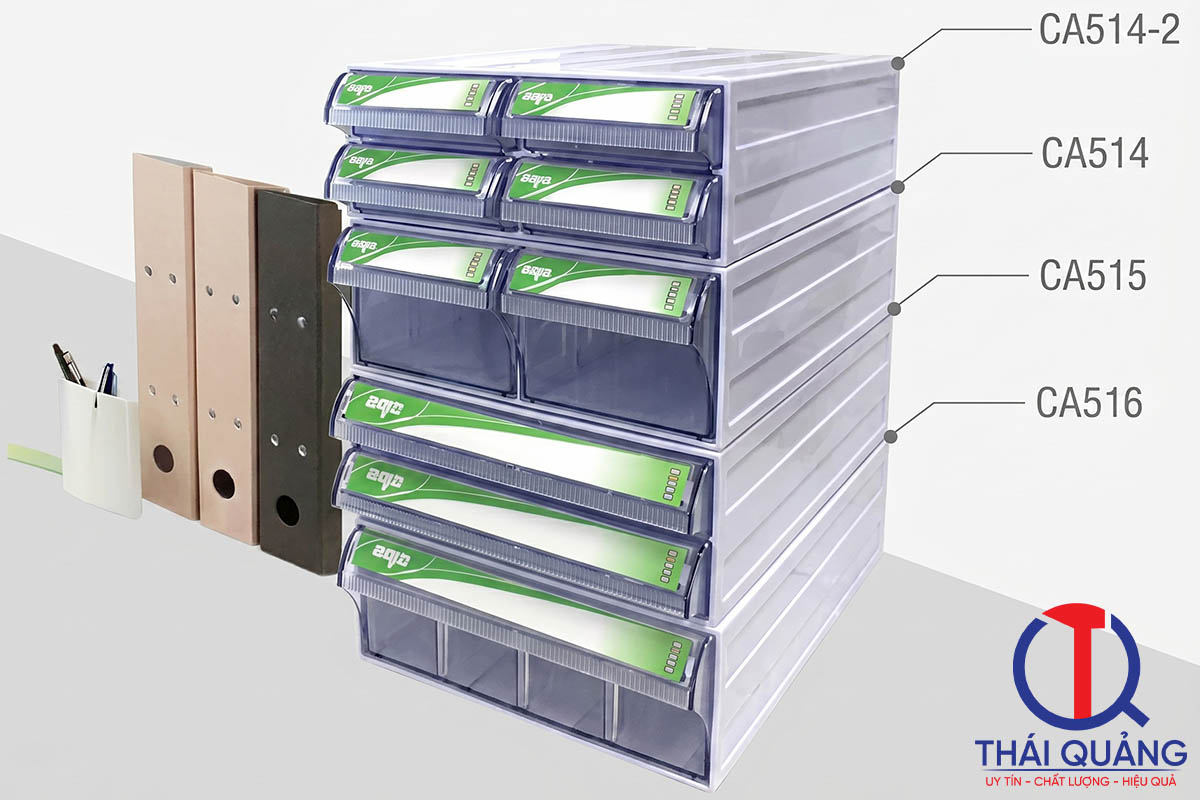

Một điểm thú vị nữa là bạn hoàn toàn có thể ghép CA 516 (1 ngăn rộng) ở dưới để chứa dụng cụ lớn, rồi đặt CA 514-2 (4 ngăn nhỏ) lên trên để đựng phụ kiện đi kèm. Kết quả là một workstation ngăn kéo đồng nhất, trông rất chuyên nghiệp mà không tốn thêm chi phí giá đỡ hay khung phụ.
Với các nhà máy điện tử, SMT hoặc phòng sạch, hệ hộp CA này phù hợp để tích hợp cùng các sản phẩm ESD và phòng sạch của Thái Quảng như vòng tay ESD, nhíp ESD, que dính bụi, sổ phòng sạch… tạo thành một trạm làm việc khép kín và an toàn.
Phân tích kích thước nhằm chọn đúng mã hộp theo ứng dụng
Trước khi quyết định mua mã nào, bạn nên đối chiếu kích thước trong của từng hộp với loại vật tư cần chứa. Bảng tóm tắt nhanh để bạn dễ so sánh:
| Mã | Kích thước ngoài (W × L × H, mm) | Kích thước vách ngăn (mm) | Kích thước trong (W × L × H, mm) | Số ngăn | Đặc trưng sử dụng |
|---|---|---|---|---|---|

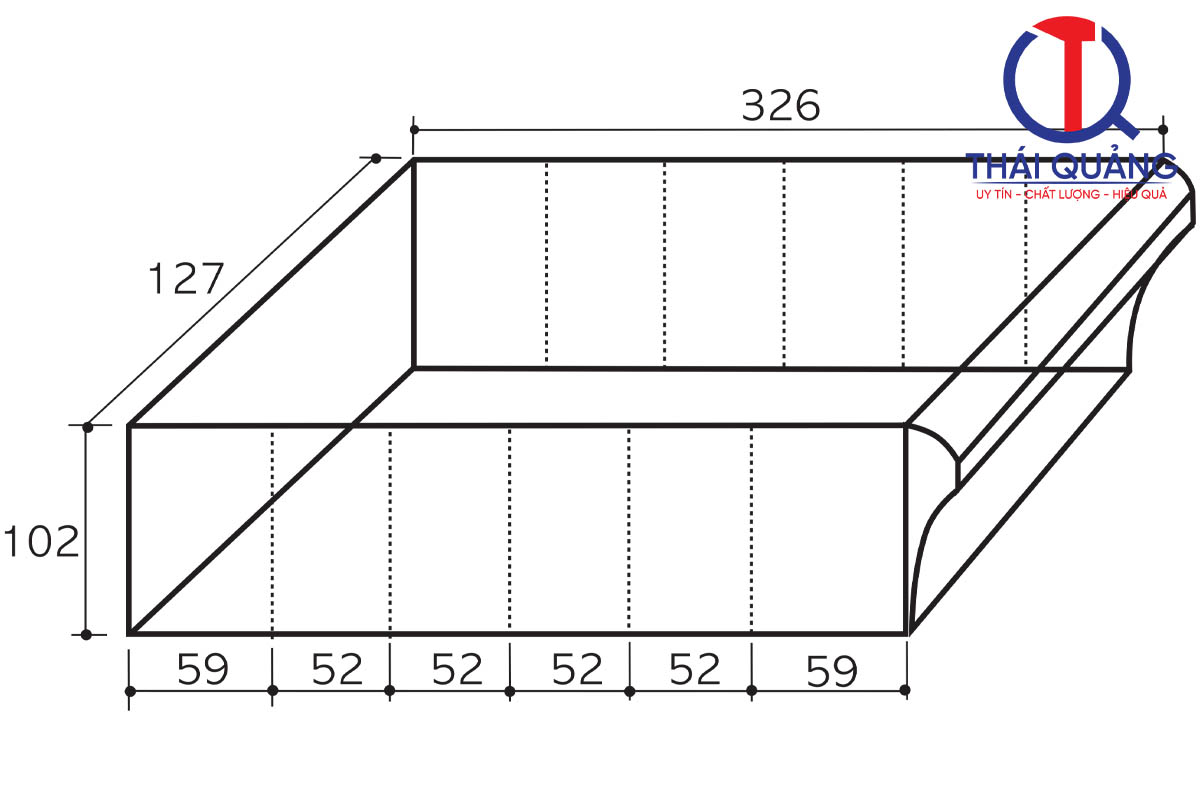

| CA 514 | 268 × 353(329) × 110 | 120 × 85 | 127 × 326 × 102 (mỗi ngăn) | 2 ngăn (2 cột × 1 hàng) | Ngăn cao, trung bình, chia 2 cột, phù hợp linh kiện cơ khí/điện tử kích thước vừa |
| CA 514-2 | 268 × 353(329) × 110 | 120 × 35 | 128 × 326 × 49 (mỗi ngăn) | 4 ngăn (2 cột × 2 hàng) | Nhiều ô, thấp, tối ưu cho linh kiện nhỏ, vật tư tiêu hao, ESD parts nhỏ |

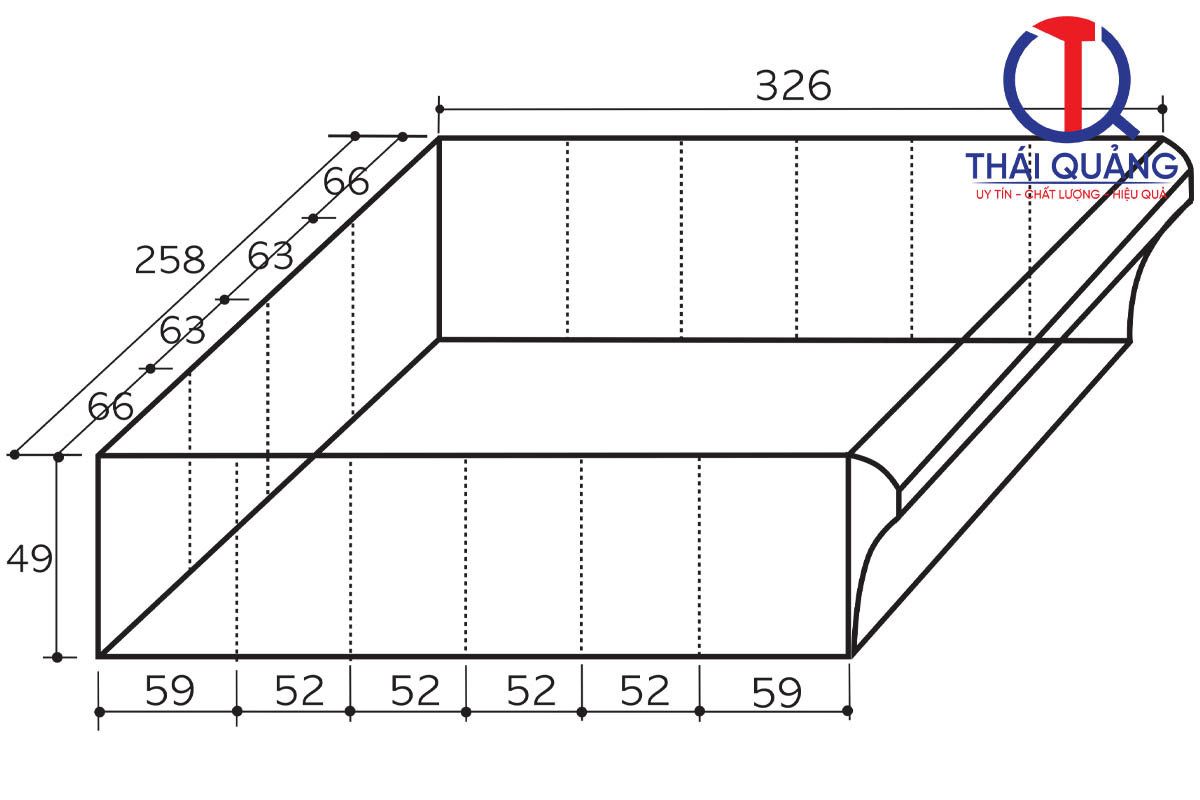

| CA 515 | 268 × 353(329) × 110 | 250 × 35, 319 × 35 | 258 × 326 × 49 (mỗi ngăn) | 2 ngăn (1 cột × 2 hàng) | Ngăn thấp nhưng rộng, phù hợp PCB mỏng, tài liệu, dụng cụ dẹt |

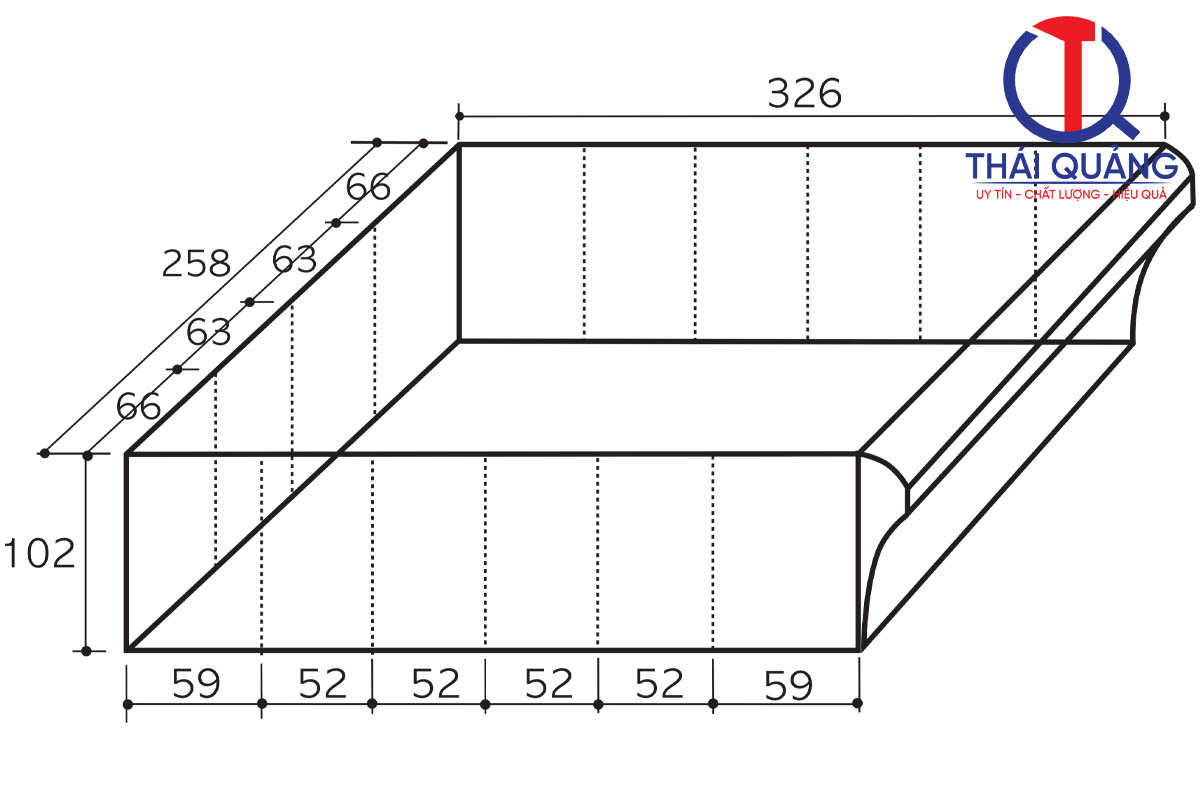

| CA 516 | 268 × 353(329) × 110 | 250 × 84, 319 × 84 | 258 × 326 × 102 (1 ngăn) | 1 ngăn | Ngăn lớn, cao, phù hợp dụng cụ, cụm chi tiết, thiết bị nhỏ |
Nhìn vào bảng, bạn có thể chọn nhanh theo nguyên tắc sau: cần nhiều ô nhỏ để phân loại chi tiết thì ưu tiên CA 514-2; cần chứa đồ nghề hoặc máy nhỏ thì chọn CA 516; cần ngăn vừa đa dụng thì CA 514 là lựa chọn ổn; còn nếu cần ngăn dẹt, rộng để đặt PCB hoặc tài liệu phẳng thì CA 515 phù hợp hơn cả.
Cách phân bổ linh kiện cơ khí

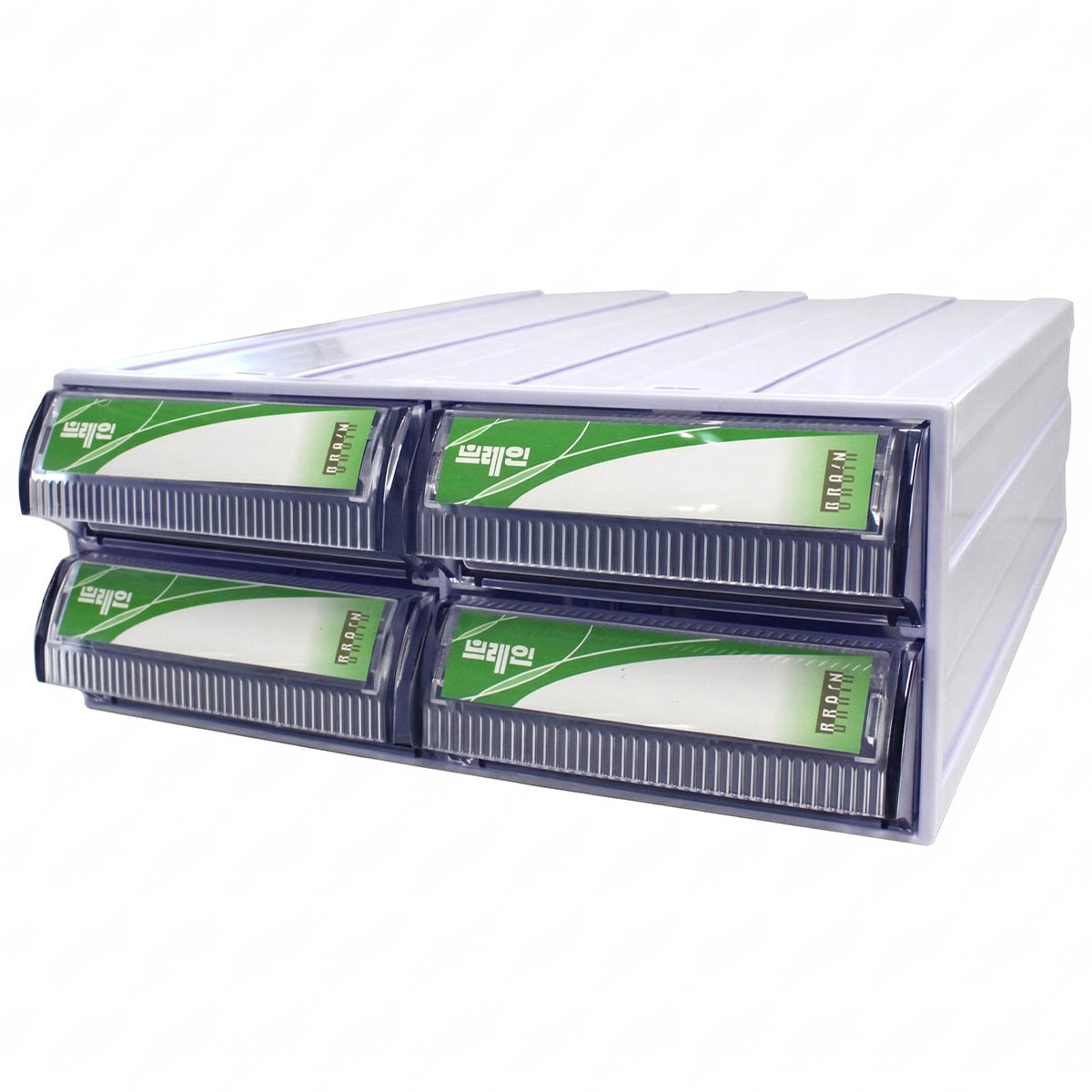

CA 514-2 cho linh kiện cơ khí siêu nhỏ, nhiều mã

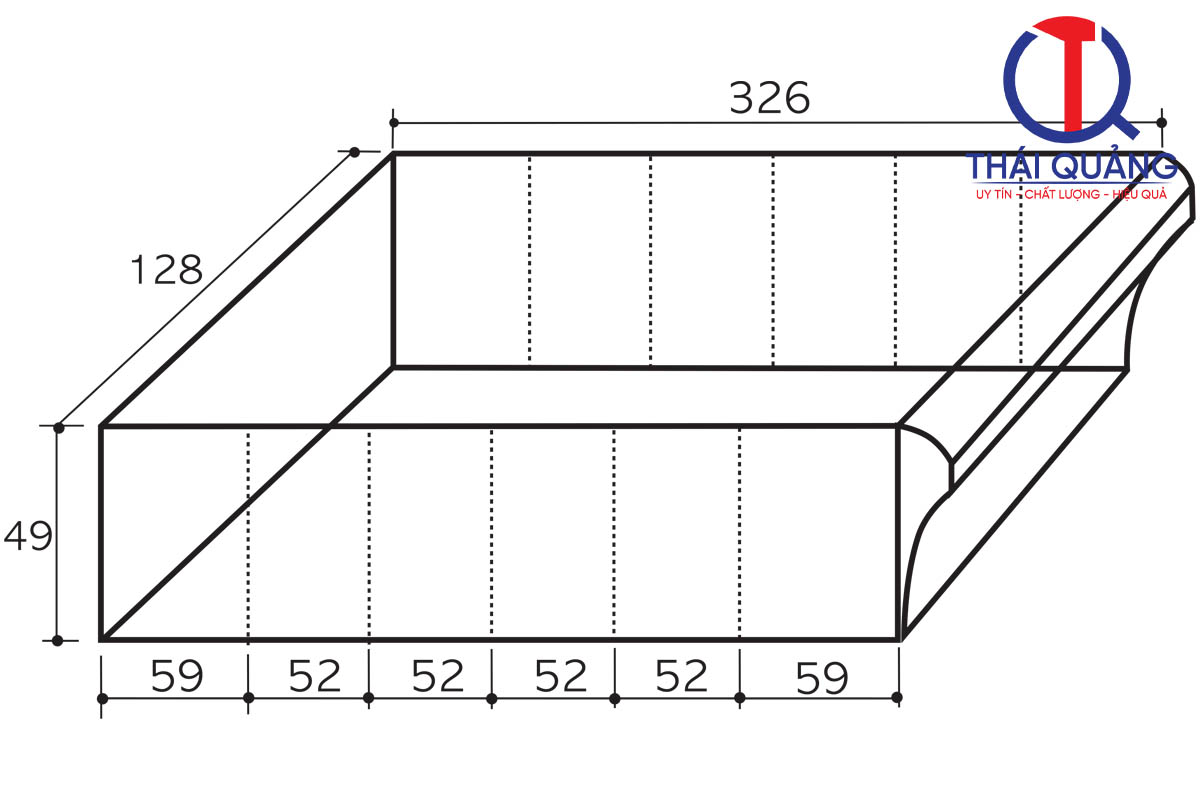

CA 514-2 với 4 ngăn, mỗi ngăn 128 × 326 × 49 mm là lựa chọn hàng đầu cho nhóm linh kiện cơ khí nhỏ và nhiều chủng loại. Chiều cao 49 mm vừa đủ để chứa bu lông, ốc, vít mà không bị lộn xộn, trong khi 4 ngăn giúp bạn phân tách theo tiêu chí rõ ràng.
Thực tế thì bạn có thể lắp thêm vách ngăn vào lòng khay để chia mỗi ngăn thành 6 đến 8 ô nhỏ hơn, phù hợp để tách bu lông M2 đến M6 theo chiều dài và cấp bền, hoặc tách vòng đệm phẳng, vòng đệm vênh, vòng chặn, đai ốc thường, đai ốc cánh, tán rive nhỏ và lò xo nén/kéo cỡ nhỏ. Khi gắn thẻ tên với mã chuẩn kho lên khe cài, ví dụ “Bolt M4 × 12 SUS – Max 500 pcs/ô”, bạn kiểm soát tồn kho tối thiểu/tối đa ngay tại chỗ mà không cần tra hệ thống.

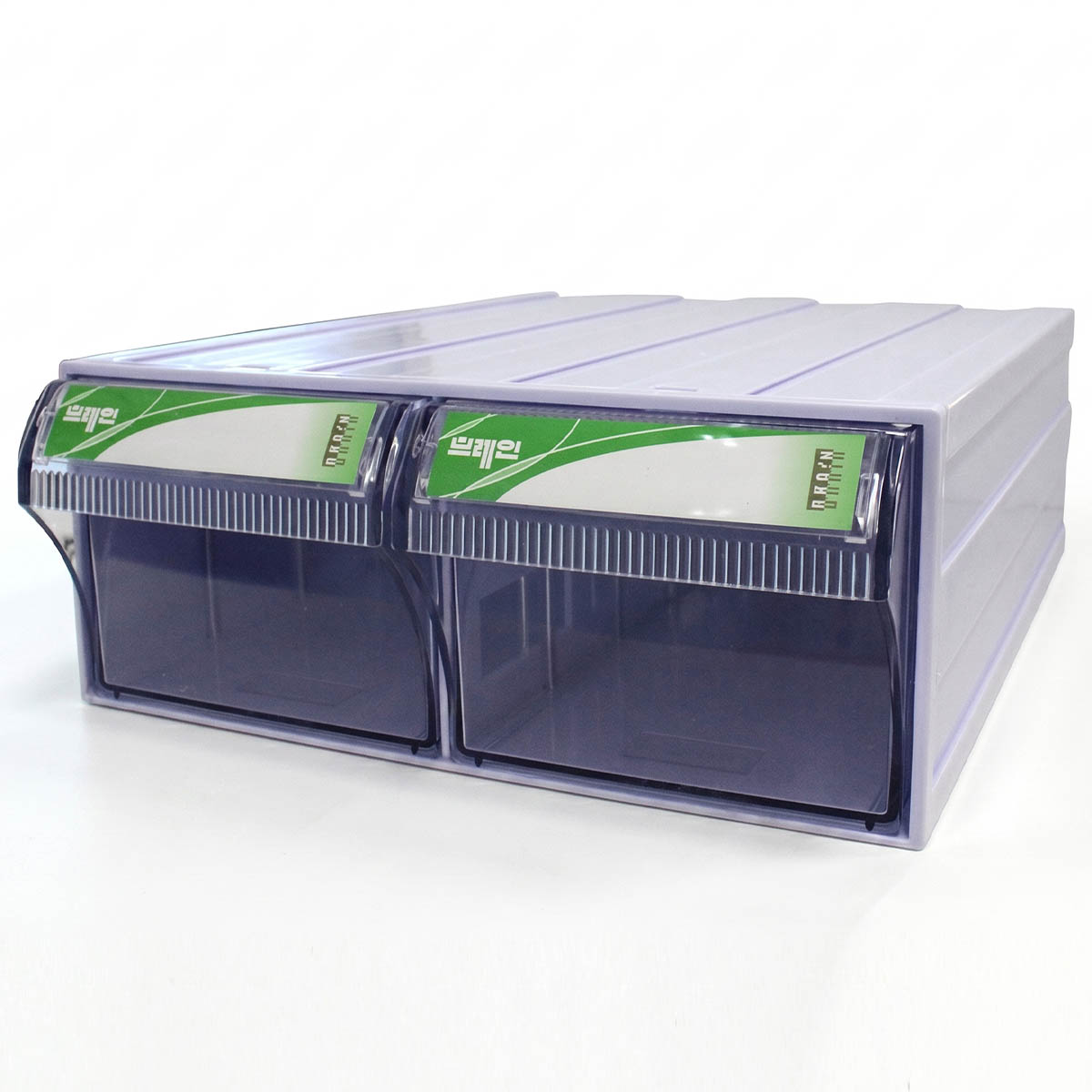

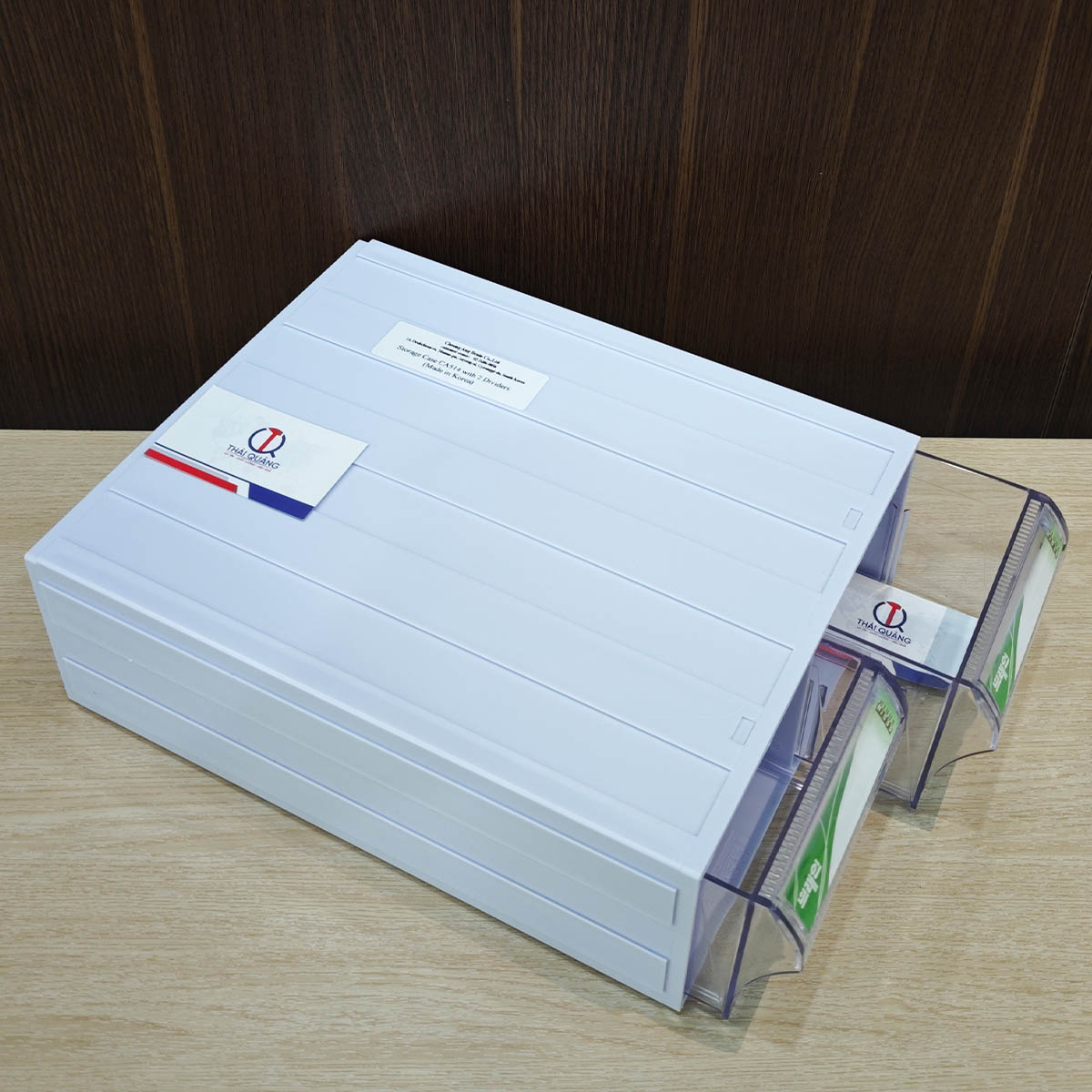

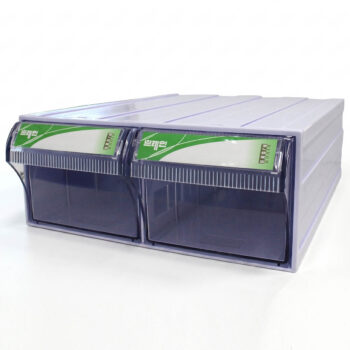

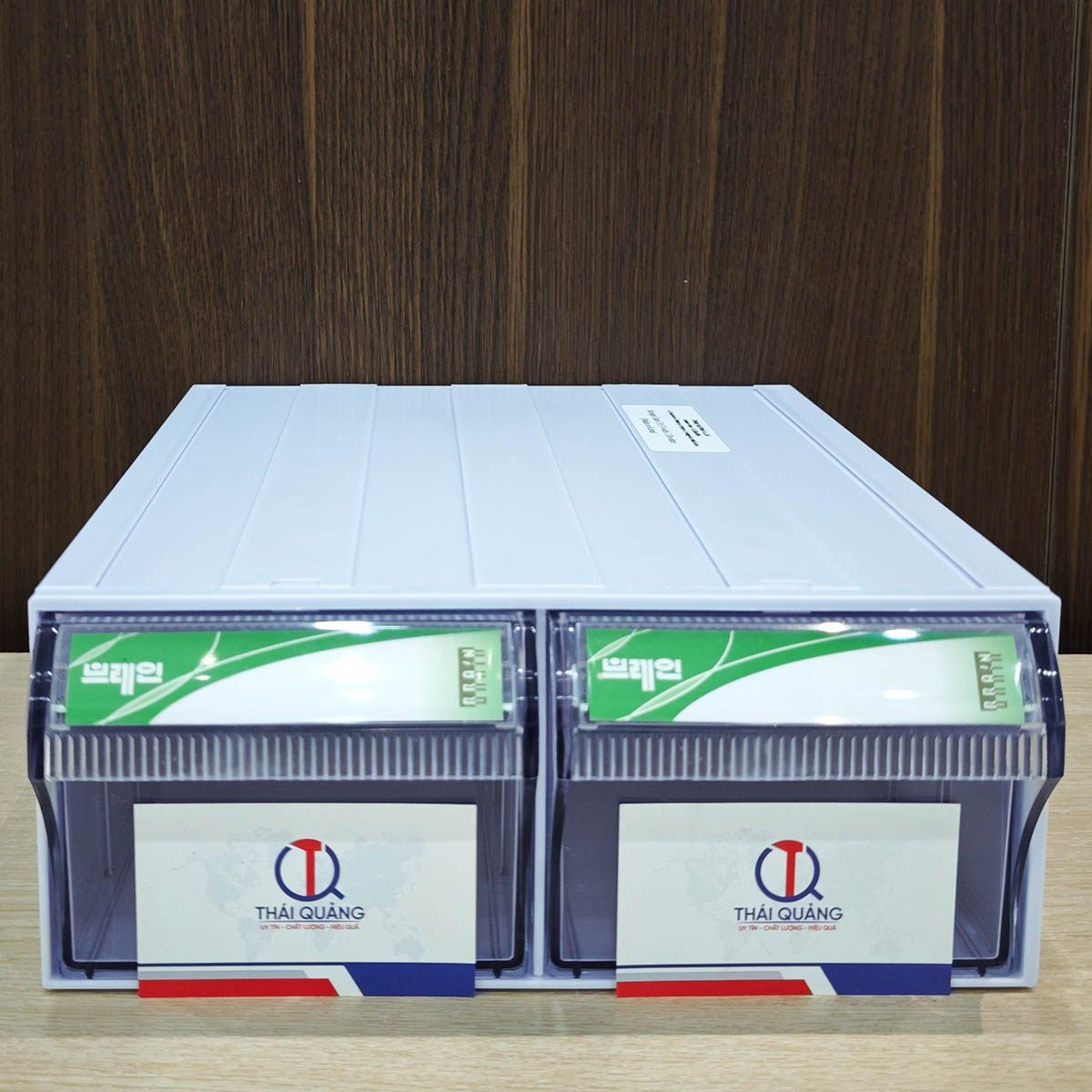

CA 514 cho chi tiết cơ khí trung bình và nặng hơn
Với chiều cao ngăn 102 mm, CA 514 chứa được những chi tiết dày và nặng hơn so với CA 514-2. Bạn có thể dùng để lưu bu lông M8 đến M12, ốc lục giác, ốc chìm, bulong neo ngắn, hoặc các cụm bu lông đã kitting sẵn cho từng công đoạn lắp ráp. Vòng bi nhỏ, puly mini, bánh răng nhựa cũng vừa vặn trong ngăn này.
Lưu ý nên giới hạn khối lượng mỗi ngăn ở mức hợp lý để thao tác kéo vẫn mượt, tránh tình trạng nặng quá gây mòn ray theo thời gian.

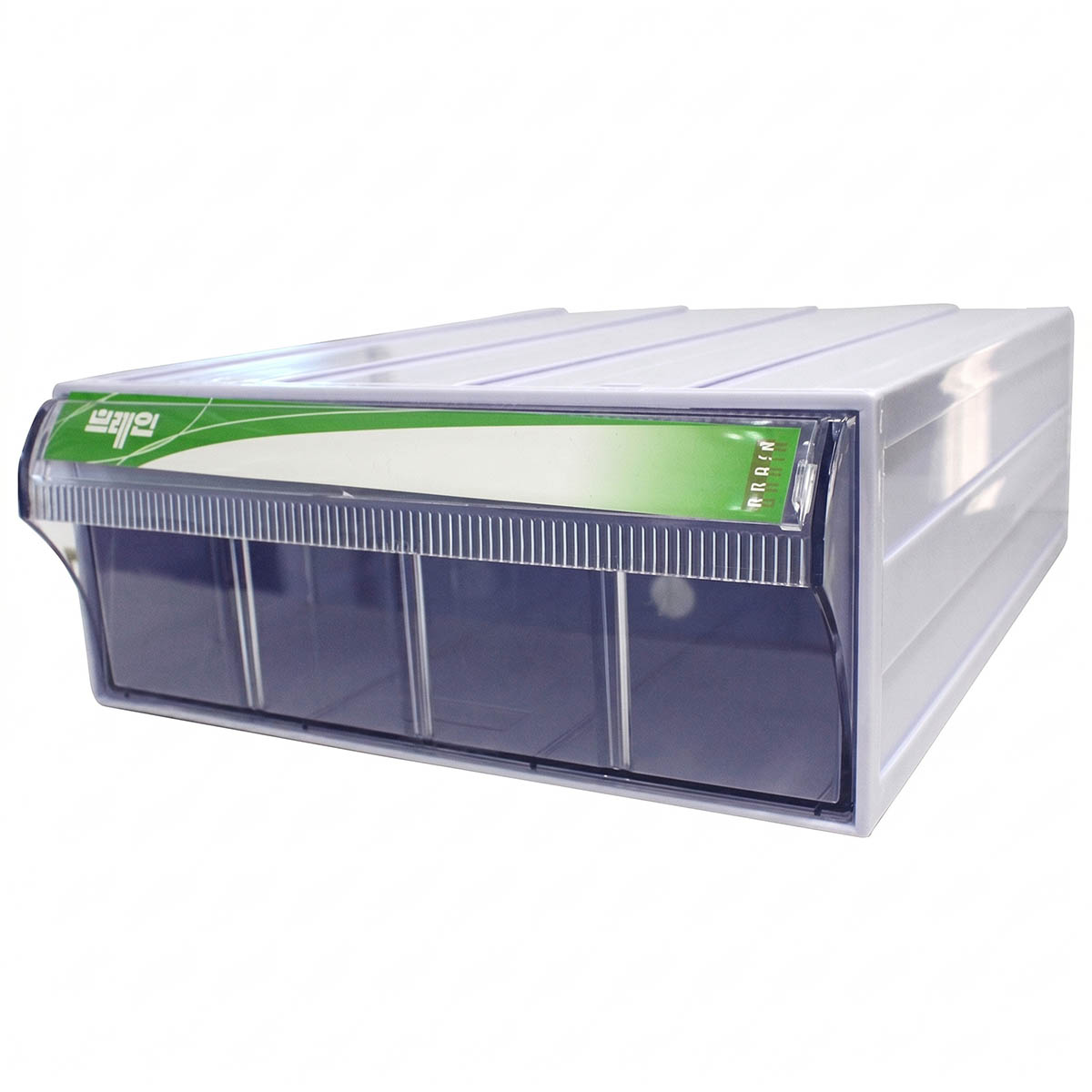

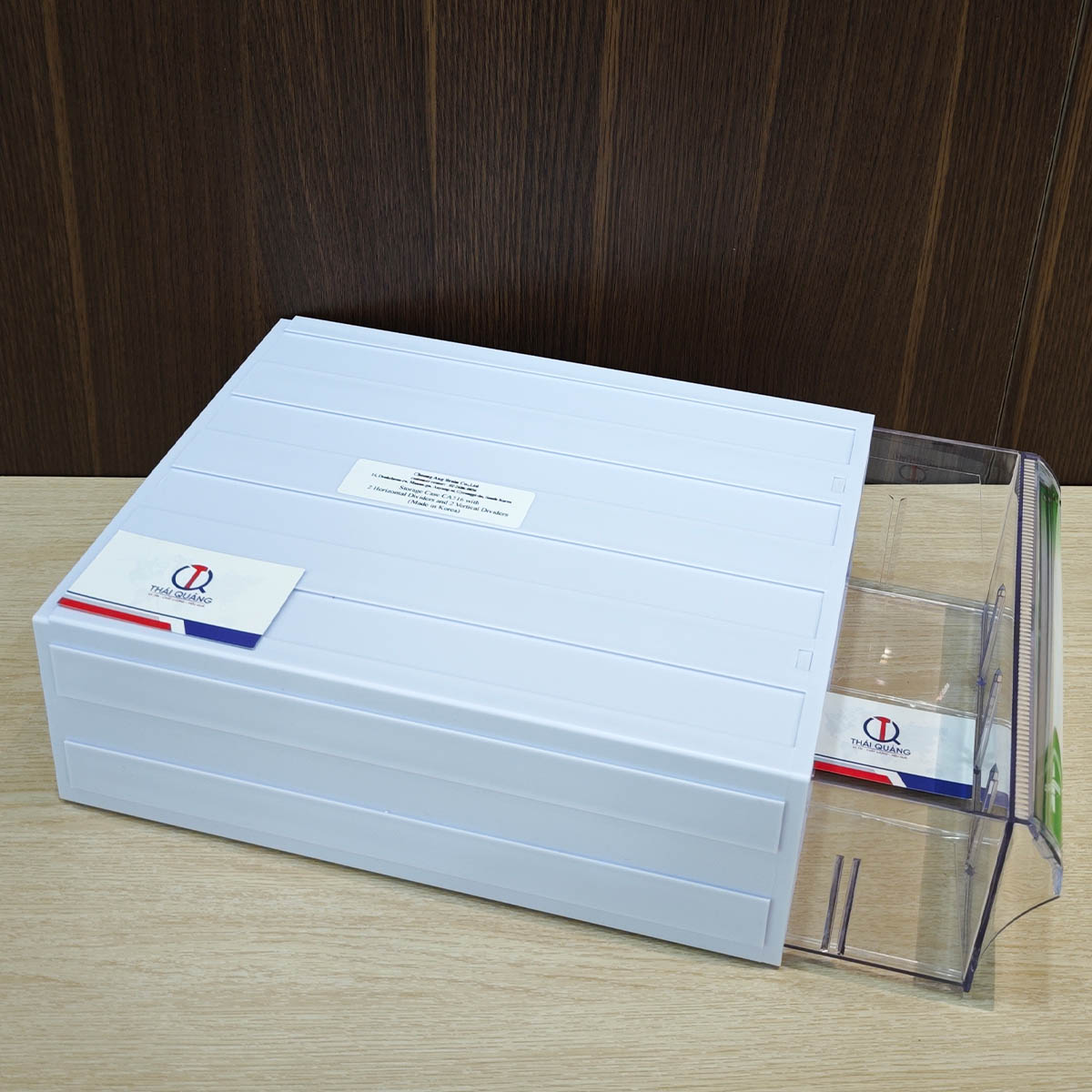

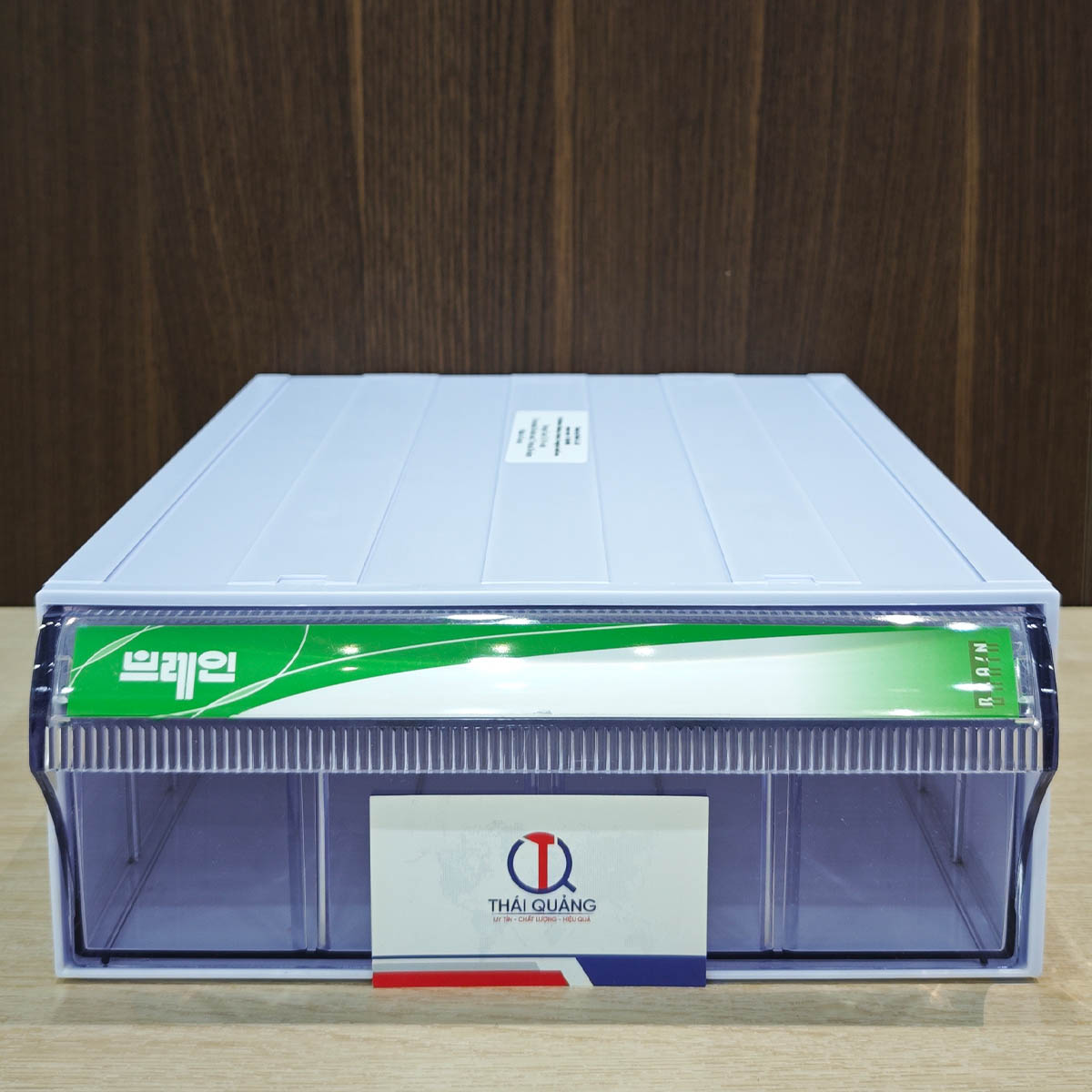

CA 516 cho cụm lớn và dụng cụ cơ khí
Một ngăn 258 × 326 × 102 mm của CA 516 có thể chứa bộ mỏ lết, kìm, búa nhỏ, cờ lê vòng miệng, bộ đầu khẩu, tay vặn lục giác, tay vặn torque. Cách hay nhất là quy ước mỗi CA 516 tương đương một “tool set” tiêu chuẩn cho một line, giúp kỹ thuật viên lấy đúng bộ dụng cụ mà không mất thời gian tìm kiếm.

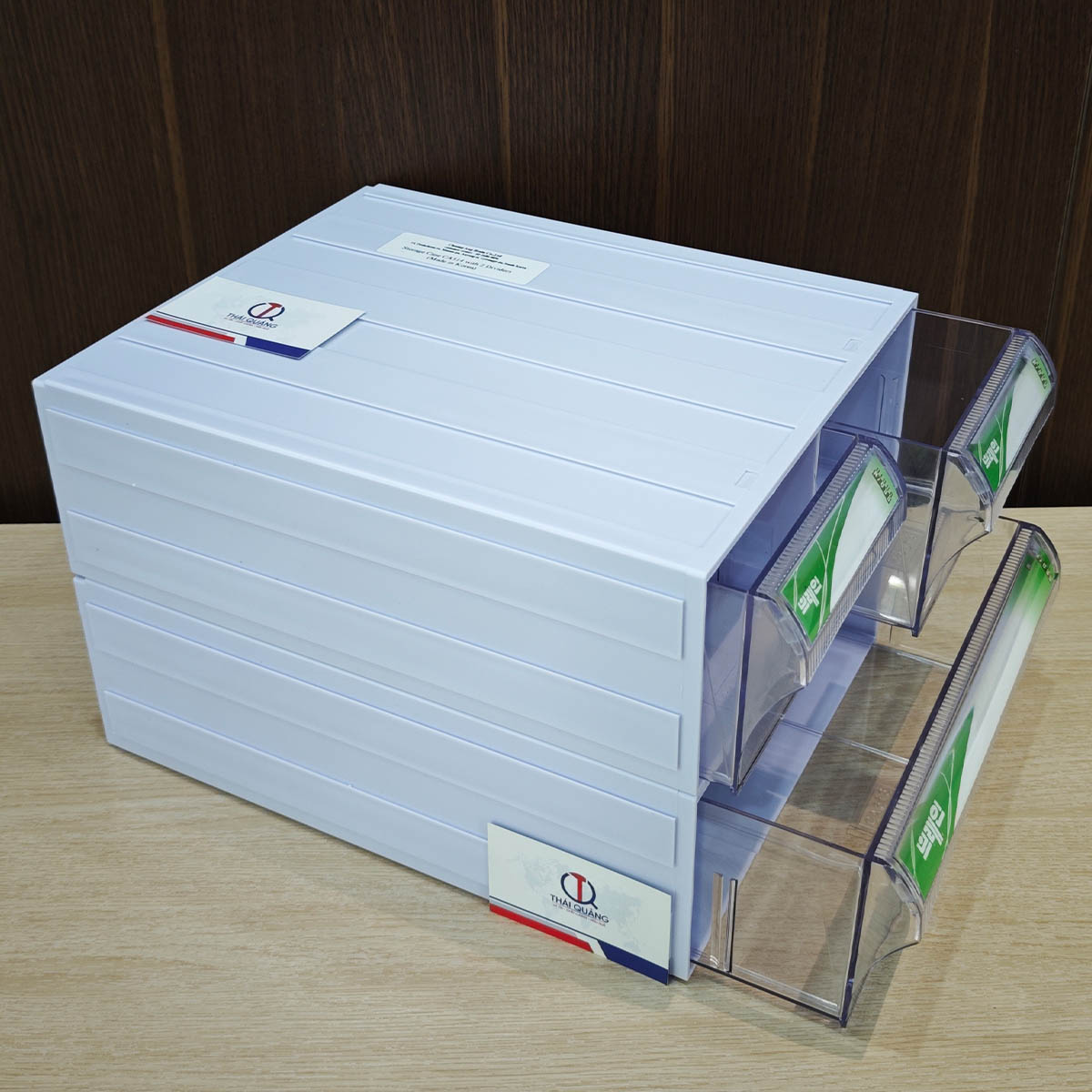

Kết hợp CA 516 ở tầng dưới với CA 514 hoặc CA 514-2 ở tầng trên, bạn tạo được một trạm lắp ráp cơ khí hoàn chỉnh: dụng cụ ở dưới, từng mã bu lông ốc vòng đệm tương ứng với công đoạn ở trên.
Cách phân bổ linh kiện điện tử
Linh kiện rời nhỏ thì ưu tiên CA 514-2
Ngăn 128 × 326 × 49 mm của CA 514-2 rất phù hợp cho điện trở, tụ điện, diode, transistor, LED dạng reel cắt lẻ, stick hoặc bulk. IC nhỏ, optocoupler, sensor package DIP/SOP, module nhỏ như buck converter hay relay module cũng vừa vặn trong ngăn này.
Bạn có thể dùng vách ngăn để chia theo value (ví dụ Res 1 kΩ, 4.7 kΩ, 10 kΩ) hoặc theo footprint (SMD so với THD). Với linh kiện nhạy cảm với tĩnh điện (ESD-sensitive) thì nên đặt linh kiện trong túi ESD trước rồi mới cho vào ngăn, đồng thời bố trí vòng tay ESD, vòng chân ESD, ổ cắm ESD, dây tiếp đất ESD và quạt ion nhỏ của Thái Quảng quanh khu vực thao tác để đảm bảo hệ thống ESD được khép kín.
Bo mạch, module và linh kiện đóng gói lớn hơn dùng CA 515 và CA 516

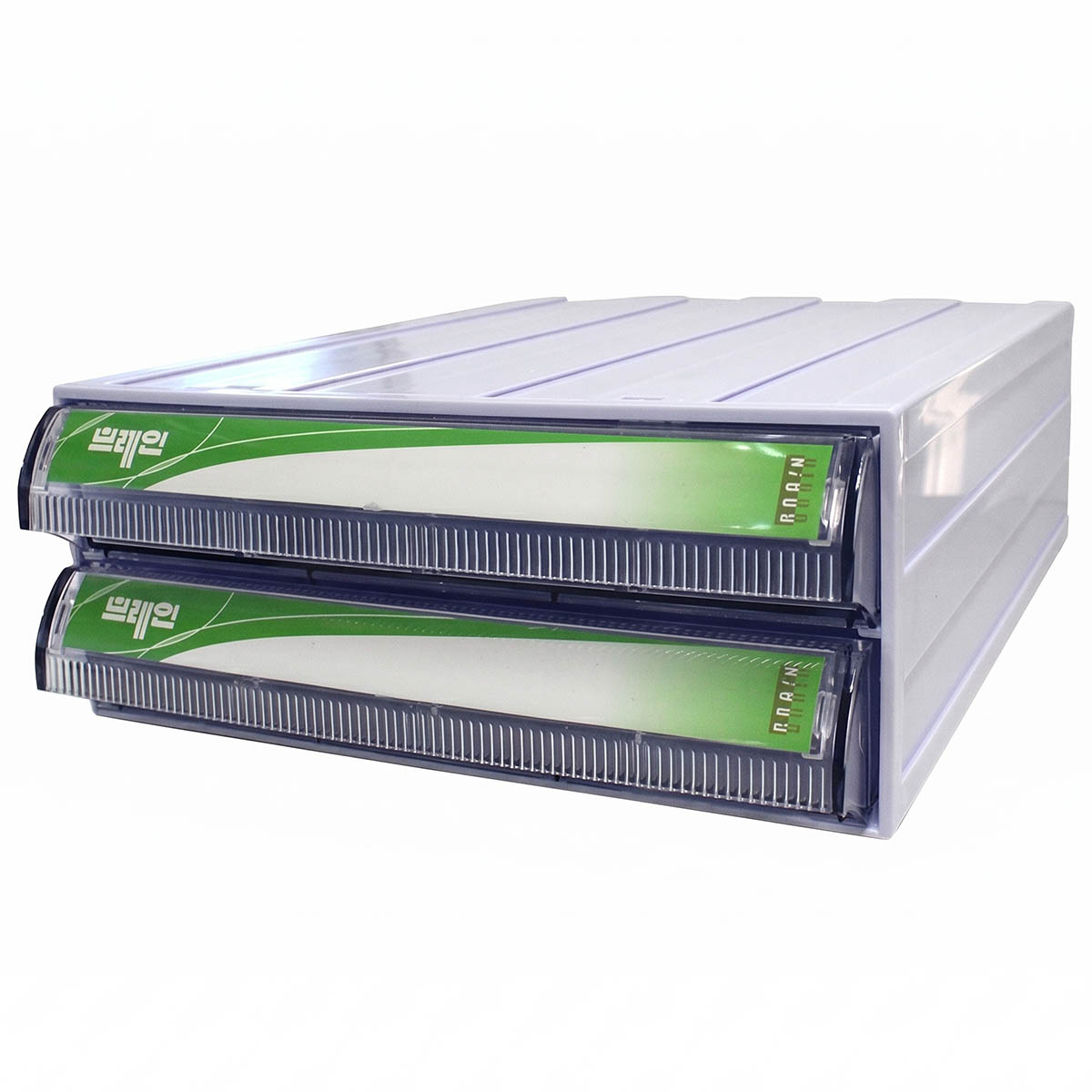

CA 515 với ngăn dẹt 258 × 326 × 49 mm là lựa chọn tốt cho bo mạch PCB đã hàn cỡ nhỏ đến trung bình, RAM, card mạng, card PCI-E, module WiFi/Bluetooth. Ngoài ra, ngăn này cũng phù hợp để đặt phẳng vở và sổ phòng sạch A4/A5/A6, giấy in phòng sạch, tài liệu hướng dẫn thao tác mà không bị gập mép.
CA 516 thì phù hợp hơn cho ổ cứng 2.5″ hoặc 3.5″ (kèm túi ESD), CPU kèm tray ESD, bộ tản nhiệt, PSU cỡ nhỏ. Trạm hàn thiếc mini, máy cấp vít nhỏ, máy đo tĩnh điện cầm tay cũng vừa vặn trong ngăn rộng này.
Một lưu ý quan trọng: thân hộp CA Brain là nhựa trong suốt thông thường, không phải nhựa dẫn tĩnh điện như các hộp ESD chuyên dụng màu đen. Bởi vậy, với linh kiện ESD-sensitive, bạn nên đặt vào túi ESD hoặc khay ESD trước, và bố trí thêm quạt thổi ion cỡ nhỏ (SL-001, BK001, BK5600, BK401, SL-801D, DC-001B, U201) phía trên khu vực thao tác để trung hòa điện tích trên bề mặt người và bề mặt nhựa.
Tổ chức “trạm sửa chữa điện tử” với tổ hợp 4 mã hộp
Bạn biết đấy, sức mạnh thực sự của hệ hộp CA nằm ở chỗ bạn có thể phối hợp cả 4 mã để tạo một trạm sửa chữa điện tử hoàn chỉnh:
| Mã hộp | Nội dung gợi ý |
|---|---|
| CA 514-2 | IC, điện trở, tụ, SMD spares, mũi hàn thiếc, nhíp ESD |
| CA 514 | Spool dây hàn thiếc nhỏ, que chì, cuộn băng dính ESD, que dính bụi |
| CA 515 | Bo mạch cần sửa, tài liệu kỹ thuật, sổ ghi chép phòng sạch |
| CA 516 | Trạm hàn thiếc, máy hút khói hàn nhỏ, tua vít điện, máy cấp vít mini |
Thái Quảng có đầy đủ trạm hàn, bút hàn, mũi hàn, nhíp ESD, máy đo tĩnh điện và máy kiểm tra vòng tay (Hakko 498, FG-470, BK498). Bạn hoàn toàn có thể thiết kế một “pack” workstation trong đó hộp CA đóng vai trò hạ tầng lưu trữ, còn sản phẩm của Thái Quảng là nội dung bên trong.
Cách phân bổ vật tư phòng sạch và ESD
Chọn CA 514 và CA 516 cho nhóm consumables mềm, nhẹ
CA 514 với 2 ngăn cao 102 mm phù hợp để chứa găng tay ESD/phòng sạch gấp gọn theo size S/M/L, khẩu trang phòng sạch, khăn lau phòng sạch đóng pack nhỏ, bao ngón tay cao su, tăm bông phòng sạch và nút bịt tai chống ồn. Mỗi ngăn gắn thẻ tên theo line hoặc ca làm việc giúp quản lý phát PPE rất tiện lợi.
CA 516 thì phù hợp hơn cho áo/bộ quần áo phòng sạch gập theo size, mũ ESD/phòng sạch, hoặc thậm chí cả bộ kit PPE cho một người gồm quần áo, mũ, khẩu trang, găng và bao giày. Thái Quảng có thể hỗ trợ bạn thiết kế giải pháp quản lý PPE theo line/ca kết hợp hộp CA với mã QR trên thẻ tên để theo dõi xuất nhập.
Dùng CA 515 cho vật tư giấy, dụng cụ đo và thiết bị ESD nhỏ
Ngăn dẹt 258 × 326 × 49 mm của CA 515 thích hợp để đặt phẳng giấy in phòng sạch, vở/sổ phòng sạch A4/A5/A6, hướng dẫn thao tác chuẩn (SOP), form check-list và biểu mẫu kiểm tra ESD mà không lo bị gập mép hay nhàu nát.
Ngoài ra, bạn có thể dùng một ngăn CA 515 để cất thiết bị mỏng như máy đo tĩnh điện (SL-030, SRM-200, FMX-004) hoặc máy kiểm tra vòng tay (Hakko 498, FG-470, BK498) khi không sử dụng. Chia một ngăn cho tài liệu, ngăn còn lại cho thiết bị đo là cách phân bổ gọn và logic nhất.
Kết hợp thành các tủ theo layout sản xuất
Nếu bạn không muốn tự ghép từng hộp mà cần một hệ tủ lắp sẵn nguyên dàn (CA 1009-2, CA 1114, CA 1113, CA 1214, CA 1009-1, CA 1213), ChoongAng Brain có sẵn nhiều mã tủ kết hợp từ chính 4 mã hộp CA trên. Bảng sau giúp bạn chọn nhanh theo quy mô và ứng dụng:
| Mã tủ | Cấu hình hộp CA | Số ngăn | Ứng dụng (tham khảo) |
|---|---|---|---|
| CA 1009-2 | 12 × CA 514 + 12 × CA 516 + 6 × CA 514-2 + 6 × CA 515 | 72 | Tủ tổng hợp cơ khí + điện tử + dụng cụ |
| CA 1114 | 8 × mỗi mã CA 514/514-2/515/516 + 2 ngăn thép + 1 kệ | 77 (74 + 2 +1) | Tủ line/area leader – vừa linh kiện vừa tool/máy |
| CA 1113 | 14 × CA 514 + 7 × CA 514-2 + 7 × CA 515 + 14 × CA 516 | 84 | Khu linh kiện hỗn hợp, nhiều kích cỡ |
| CA 1214 | 10 × mỗi mã CA 514/514-2/515/516 + 2 ngăn thép | 92 (90 + 2) | Kho trung tâm: nhiều chủng loại, thêm chỗ cho hàng nặng |
| CA 1009-1 | 48 × CA 514 | 96 | Khu chuyên linh kiện cỡ vừa (cơ khí/điện tử) |
| CA 1213 | 14 × mỗi mã CA 514/514-2/515/516 | 126 | Kho linh kiện chi tiết, cần phân loại cực nhiều mã |

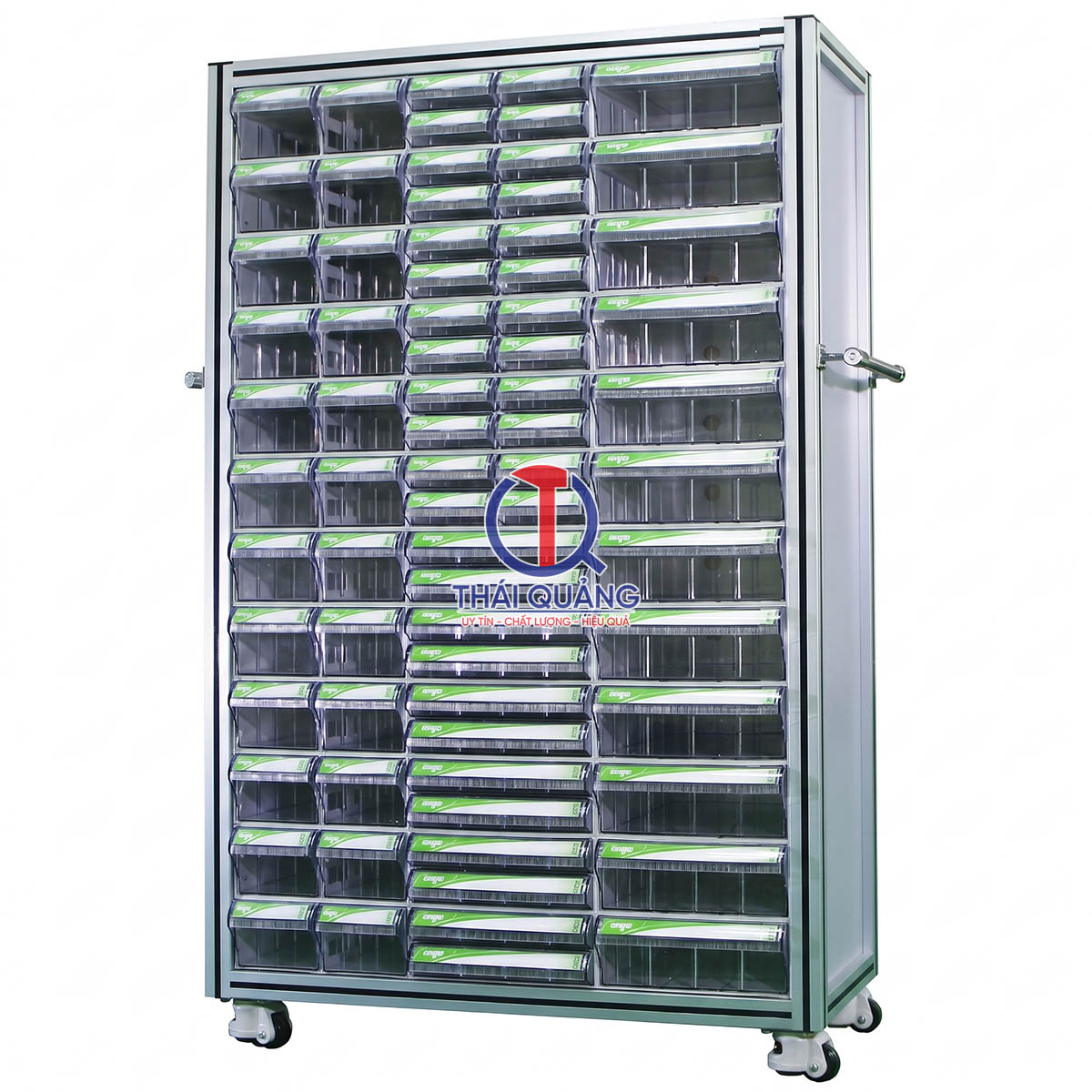

Tủ CA 1009-2 (72 ngăn) phù hợp line lắp ráp cơ khí kết hợp điện tử
Với cấu hình 12 × CA 514 + 12 × CA 516 + 6 × CA 514-2 + 6 × CA 515, tủ CA 1009-2 là lựa chọn cân bằng nhất cho một line lắp ráp hỗn hợp. Bạn có thể bố trí CA 514-2 ở tầng trên cùng cho linh kiện nhỏ như ốc vít và SMD, CA 514 cùng CA 515 ở tầng giữa cho cụm linh kiện trung bình và PCB, còn CA 516 ở tầng dưới cho dụng cụ và máy nhỏ như máy cấp vít, máy bóc tem, máy cắt băng dính.
Đặt tủ sát line và kết hợp ổ cắm ESD cùng quả cầu tiếp địa của Thái Quảng, bạn có ngay một “kho vệ tinh” an toàn ESD ngay tại chỗ làm việc.
Tủ CA 1114, CA 1113, CA 1214, CA 1213 tổ chức theo khu chức năng
Tủ CA 1114 (77 ngăn) gồm ngăn kéo thép và kệ ở đáy, rất phù hợp cho area leader hoặc kỹ thuật viên cần vừa lưu linh kiện vừa cất máy trạm, máy hàn, hộp ESD lớn ở phần dưới.

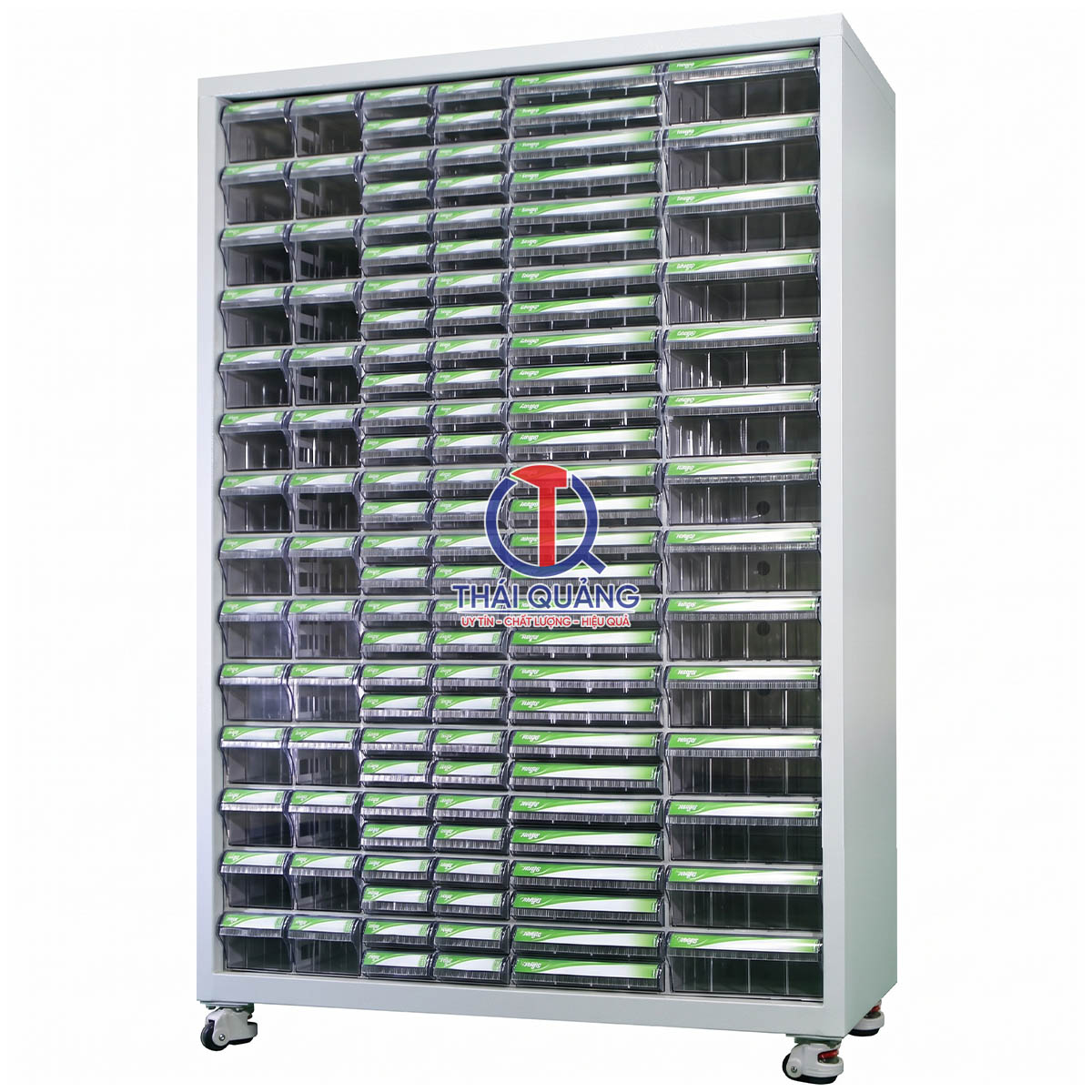

Tủ CA 1113 và CA 1213 với 84 đến 126 ngăn phù hợp làm kho linh kiện chính cho một khu vực SMT hoặc Assembly. Bạn có thể dùng label màu để phân zone rõ ràng: cơ khí, điện tử, phòng sạch, dụng cụ.

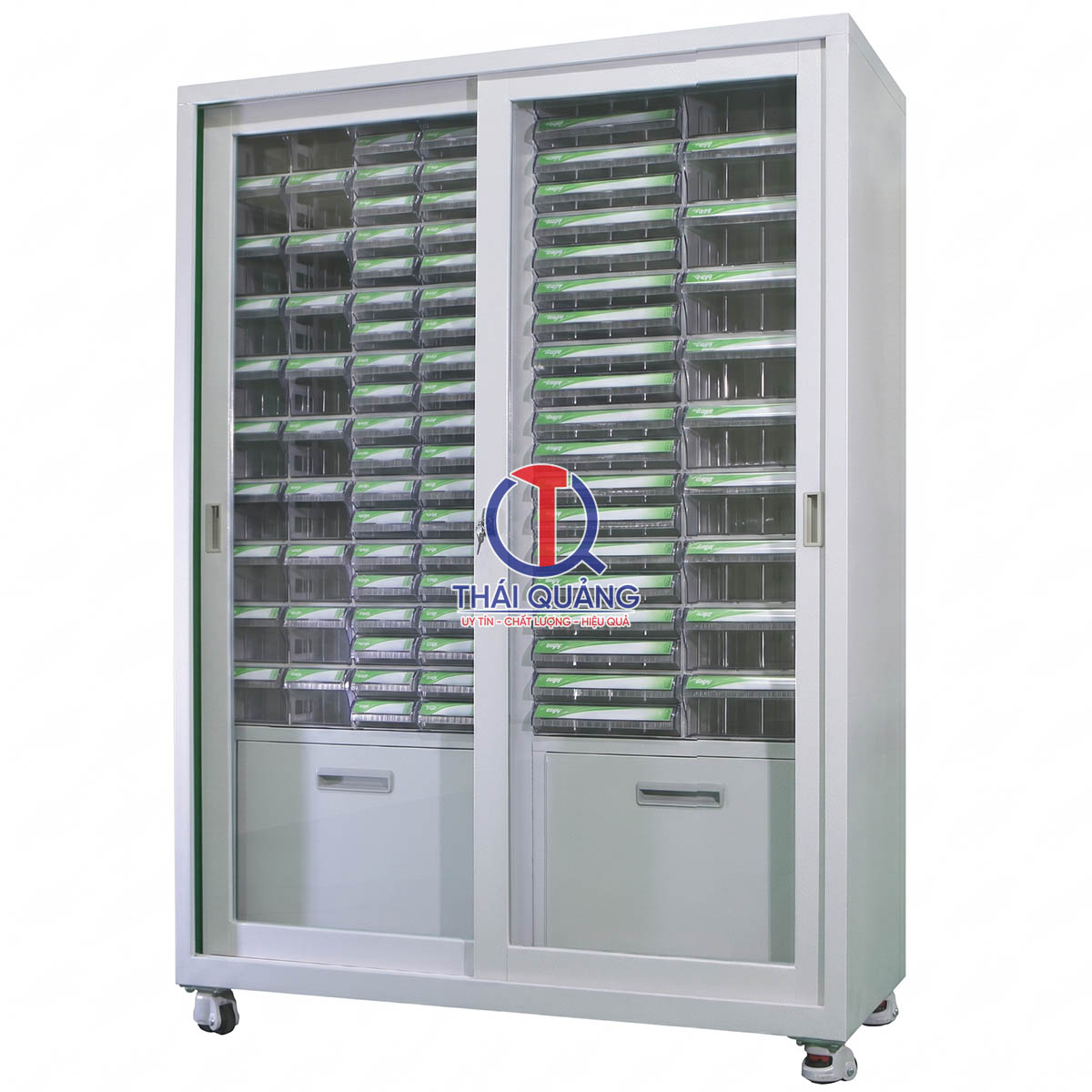

Tủ CA 1214 (90 ngăn nhựa + 2 ngăn thép) thêm phần ngăn thép ở đáy để chứa vật nặng như bobbin lớn, máy đo, quạt ion, trong khi các ngăn nhựa phía trên dành cho linh kiện và vật tư ESD của Thái Quảng như vòng tay, dây mát, ổ cắm ESD, que dính bụi, tăm bông phòng sạch.
Kinh nghiệm setup từ góc nhìn ESD và phòng sạch khi dùng
Lưu ý về tương thích ESD
CA 514, CA 514-2, CA 515, CA 516 là dòng hộp nhựa trong suốt thông thường, không phải loại nhựa dẫn tĩnh điện như hộp nhựa ESD màu đen chuyên dụng. Bởi vậy, khi chứa linh kiện ESD-sensitive, bạn nên đặt linh kiện vào túi ESD hoặc khay ESD trước, rồi mới đặt vào ngăn kéo.
Bên cạnh đó, cần bố trí đầy đủ quả cầu tiếp địa, ổ cắm ESD, vòng tay ESD, vòng chân ESD và thảm ESD tại khu vực thao tác. Quạt thổi ion cỡ nhỏ như SL-001, BK001, BK5600, BK401, SL-801D, DC-001B hoặc U201 đặt phía trên khu vực làm việc sẽ giúp trung hòa điện tích trên bề mặt người thao tác và bề mặt nhựa của hộp. Thái Quảng có đầy đủ chuỗi sản phẩm ESD gồm vòng tay, quạt ion, máy đo tĩnh điện và máy kiểm tra vòng tay để biến một tủ hộp CA thành trạm ESD control hoàn chỉnh.
Yêu cầu vệ sinh và phòng sạch
Bề mặt nhựa trơn của hộp CA dễ lau bằng khăn lau phòng sạch kết hợp dung dịch tương thích mà không tạo xơ bụi. Bạn nên bảo quản vật tư phòng sạch như khẩu trang, găng, quần áo, giấy in và sổ trong các ngăn riêng biệt, tránh lẫn với linh kiện cơ khí gây bụi kim loại.
Định kỳ dùng que dính bụi phòng sạch và tăm bông phòng sạch để vệ sinh vùng ray và khe ngăn kéo. Thái Quảng đều có sẵn các consumable này, bạn có thể đặt kèm khi mua hộp để tiện sử dụng ngay.
Gợi ý phân bổ mẫu cho 1 workstation tiêu chuẩn
Để hình dung rõ hơn, chúng tôi gợi ý một layout workstation “Lắp ráp điện tử kết hợp cơ khí nhẹ” như sau:
| Tầng | Mã hộp | Nội dung gợi ý |
|---|---|---|
| Trên cùng | CA 514-2 × 2 | Ngăn 1: Điện trở & tụ (chia theo value); Ngăn 2: IC & module nhỏ; Ngăn 3: Ốc vít nhỏ M2-M4; Ngăn 4: Đai ốc, vòng đệm |
| Giữa | CA 514 × 2 + CA 515 × 1 | CA 514 số 1: Ốc bu lông M5-M8, lò xo; CA 514 số 2: Vật tư phụ (keo, băng dính, que hàn); CA 515: PCB, tài liệu, sổ phòng sạch, giấy in |
| Dưới | CA 516 × 2 | Ngăn 1: Trạm hàn, bút hàn, mũi hàn, nhíp ESD, tua vít điện; Ngăn 2: Máy cắt băng dính, máy bóc tách tem nhãn mini |
Toàn bộ workstation trên đặt vừa trong tủ CA 1009-2 hoặc CA 1114. Bao quanh khu vực thao tác là ổ cắm ESD, quả cầu tiếp địa, quạt ion và máy kiểm tra vòng tay từ Thái Quảng, đảm bảo chuẩn ESD từ người thao tác đến bề mặt làm việc.
Hy vọng nội dung trên đã giúp bạn có cái nhìn rõ hơn về hệ hộp nhựa ngăn kéo CA 514, CA 514-2, CA 515, CA 516 của ChoongAng Brain và cách phân bổ vật tư linh kiện một cách hợp lý theo từng mã. Từ linh kiện cơ khí nhỏ như ốc vít, vòng đệm cho đến bo mạch PCB, thiết bị ESD hay vật tư phòng sạch, mỗi mã hộp đều có “vai trò” riêng dựa trên kích thước trong và số ngăn thực tế.
Khi kết hợp với các hệ tủ lắp sẵn và sản phẩm ESD/phòng sạch của Thái Quảng, bạn có thể xây dựng một workstation hoặc kho vệ tinh gọn, rõ và chuẩn ESD ngay tại line sản xuất mà không cần đầu tư quá phức tạp.
Nếu bạn cần tư vấn thêm về cách chọn mã hộp, cấu hình tủ phù hợp với layout nhà máy, hoặc muốn đặt hàng kèm các sản phẩm ESD và phòng sạch, hãy liên hệ với Thái Quảng qua hotline trên website thaiquang.com.vn. Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ bạn thiết kế giải pháp lưu trữ phù hợp nhất với nhu cầu thực tế.
