Tủ nhựa nhiều ngăn CA 507, CA 507-6, CA 508, CA 508-8, CA 509, CA 509-6 Brain

Nhóm hộp nhựa nhiều ngăn CA 507, CA 507-6, CA 508, CA 508-8, CA 509, CA 509-6 của ChoongAng Brain (Hàn Quốc) là lựa chọn phổ biến tại các kho linh kiện, line lắp ráp điện tử và khu vực phòng sạch nhờ thiết kế ngăn kéo trong suốt, kéo-đẩy mượt và khả năng xếp chồng linh hoạt. Bài viết này sẽ giúp bạn hiểu rõ thông số từng mã, cách phân bổ vật tư theo kích thước ngăn thực tế và cách kết hợp với các hệ tủ nguyên dàn để tối ưu không gian lưu trữ trong môi trường sản xuất.

Tổng quan nhóm hộp nhựa nhiều ngăn CA 507 / 508 / 509 Brain

Cả sáu mã CA 507, CA 507-6, CA 508, CA 508-8, CA 509 và CA 509-6 đều thuộc dòng tủ nhiều ngăn nguyên khối của ChoongAng Brain, được sản xuất tại Hàn Quốc và phân phối chính thức tại Việt Nam qua Thái Quảng.

Điểm chung nổi bật nhất của cả nhóm là cơ cấu kéo-đẩy mượt mà, hành trình ngắn, phù hợp với thao tác tần suất cao ở line lắp ráp hoặc khu cấp phát nhanh. Ngăn kéo làm từ nhựa trong suốt giúp nhận diện vật tư trực quan ngay từ bên ngoài, không cần kéo ra kéo vào nhiều lần để tìm đúng mã. Tại tay nắm, mỗi ngăn đều có khe cài thẻ tên tích hợp sẵn, chỉ cần rút thẻ giấy ra và ghi mã vật tư, tên hoặc thông số lên đó là xong.

Lòng khay của từng ngăn có rãnh chờ để lắp thêm vách ngăn rời, giúp chia nhỏ không gian lưu trữ theo nhu cầu thực tế. Lưu ý rằng vách ngăn là phụ kiện bán riêng, không đi kèm theo tủ. Ngoài ra, mỗi khối tủ có thể dùng độc lập như tủ để bàn hoặc tủ treo, hoặc xếp chồng nhiều khối cùng kích thước lên nhau để tạo thành dàn tủ lớn theo chiều cao và chiều ngang tùy ý.

Kích thước và định hướng ứng dụng nhanh cho từng mã CA

Trước khi đi vào phân tích chi tiết từng mã, bảng tổng hợp sau đây sẽ giúp bạn chọn nhanh loại tủ phù hợp dựa trên kích thước ngăn kéo thực tế và nhóm vật tư cần lưu trữ.

Mã sản phẩm	Kích thước khối ngoài W×L×H (mm)	Kích thước ngăn kéo trong W×L×H (mm)	Tổng số ngăn	Nhóm vật tư phù hợp	Ứng dụng điển hình
CA 507	400×235(217)×295	122×212×62	12 ngăn (3 cột × 4 hàng)	Bu lông, ốc, vít M4-M10; module PCB nhỏ; dụng cụ tay nhỏ	Kệ phụ tùng cạnh line lắp ráp, bàn bảo trì
CA 507-6	400×235(217)×431	122×212×62	18 ngăn (3 cột × 6 hàng)	Mở rộng thêm size ốc/vít; linh kiện module; bo test	Kho linh kiện bảo trì, ghép với tủ nguyên dàn CA 1105/1100
CA 508	330×164(150)×227	73×146×32	20 ngăn (4 cột × 5 hàng)	Linh kiện SMD, IC nhỏ, điện trở, tụ; ốc vít M2-M4; vật tư phòng sạch nhỏ	Bàn lắp ráp điện tử, khu SMT, kitting BOM
CA 508-8	330×164(150)×350	73×146×32	32 ngăn (4 cột × 8 hàng)	IC/RAM/CPU nhỏ theo dòng; nhíp ESD phân loại; vòng tay/chân ESD theo size	Kho linh kiện trung tâm, khu kiểm soát ESD
CA 509	344×205(191)×270	102×185×53	12 ngăn (3 cột × 4 hàng)	Ổ cứng 2.5″, PCB cỡ vừa, phụ kiện trạm hàn, dụng cụ đo cầm tay	Khu IT/hardware, service center, khu ESD test
CA 509-6	344×205(191)×396	102×185×53	18 ngăn (3 cột × 6 hàng)	PCB theo model; kit ESD theo vị trí; khẩu trang, găng tay phòng sạch theo size	Kho cấp phát vật tư phòng sạch/ESD, bàn kỹ thuật line bán tự động

Ghi chú: Số trong ngoặc ở kích thước khối ngoài (ví dụ 235(217)) là chiều sâu thực dụng sau khi trừ phần tay nắm ngăn kéo.

Phân tích chi tiết từng mã hộp theo kích thước và cách phân bổ vật tư

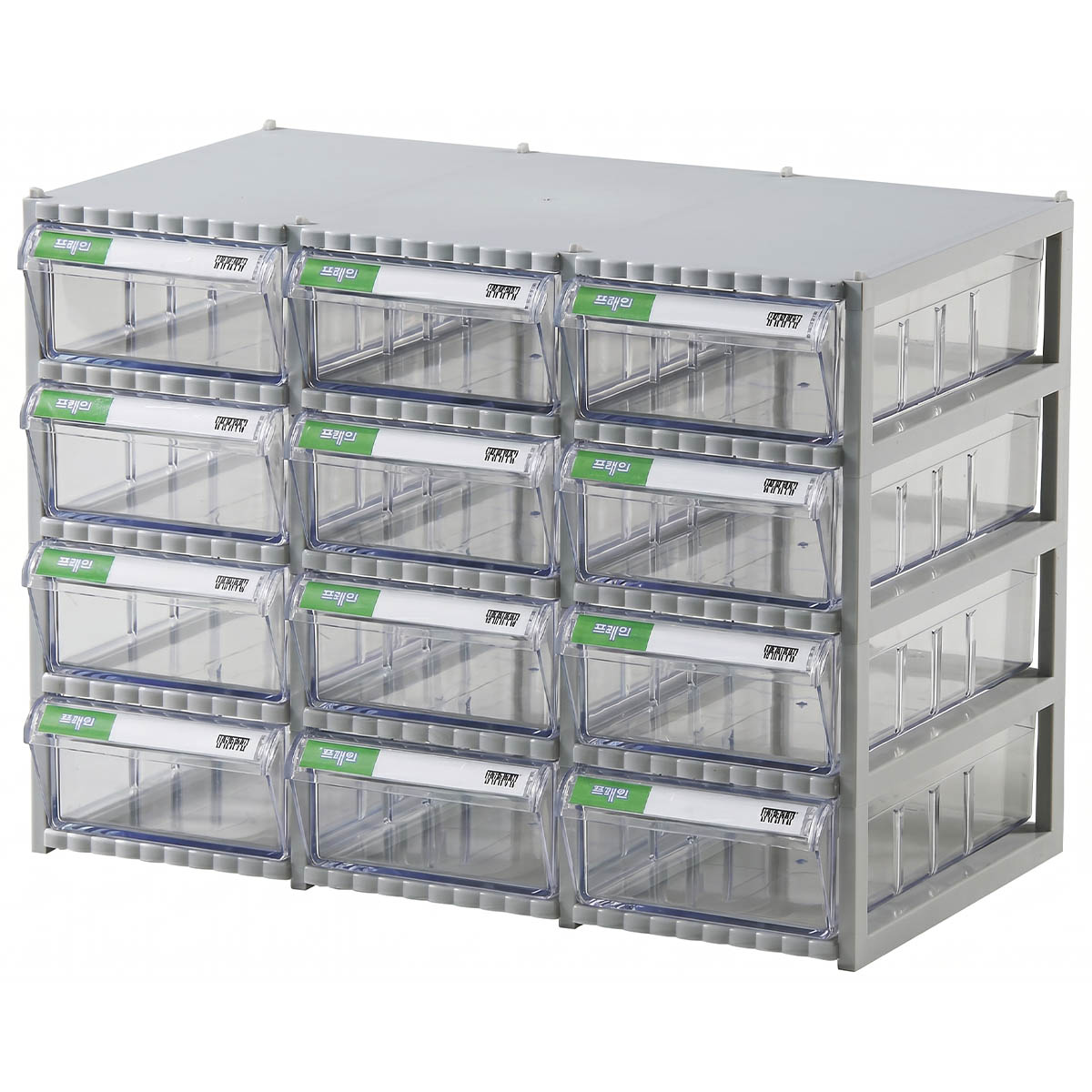

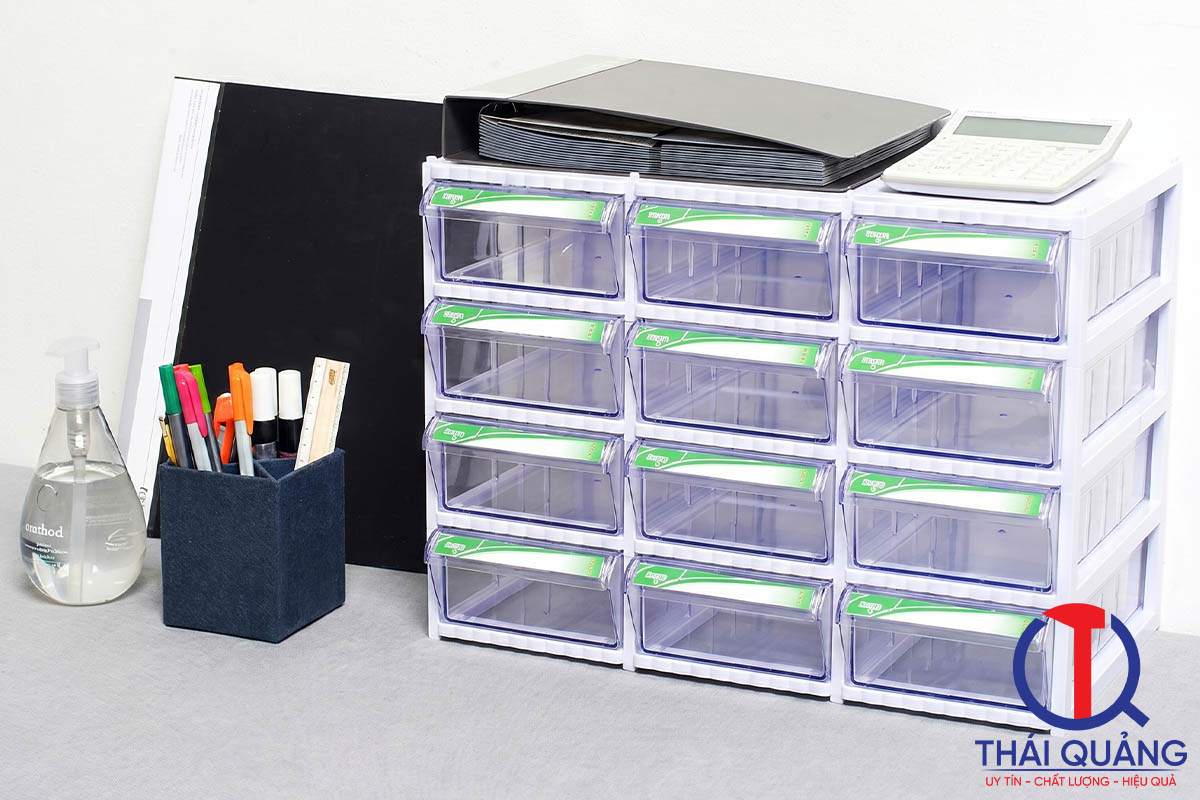

Tủ nguyên khối 12 ngăn CA 507 Brain

Với kích thước ngăn kéo trong 122×212×62 mm và 12 ngăn, CA 507 là mã linh hoạt nhất trong nhóm, phù hợp với nhiều loại vật tư từ cơ khí đến điện tử ở mức kích thước trung bình.

Về nhóm cơ khí, ngăn CA 507 chứa tốt bu lông, ốc, vít, vòng đệm và đai ốc từ cỡ M4 đến M10. Nếu dùng thêm vách ngăn rời, bạn có thể chia một ngăn thành 2-3 khoang để phân biệt theo chiều dài (ví dụ: M6×10, M6×16, M6×20 trong cùng một ngăn). Lò xo, chốt chẻ, chốt định vị dùng cho jig và đồ gá cũng vừa vặn trong ngăn này.

Về nhóm điện tử, ngăn đủ rộng để chứa module sensor nhỏ, board mở rộng, PCB kích thước mini hoặc nhíp ESD, mũi hàn thiếc dự phòng và tua vít nhỏ. Thực tế ở nhiều nhà máy điện tử, CA 507 thường được đặt ngay cạnh line lắp ráp như một “tủ phụ tùng nhanh” nơi kỹ thuật viên cần truy xuất nhiều size ốc/vít trong cùng một ca làm việc.

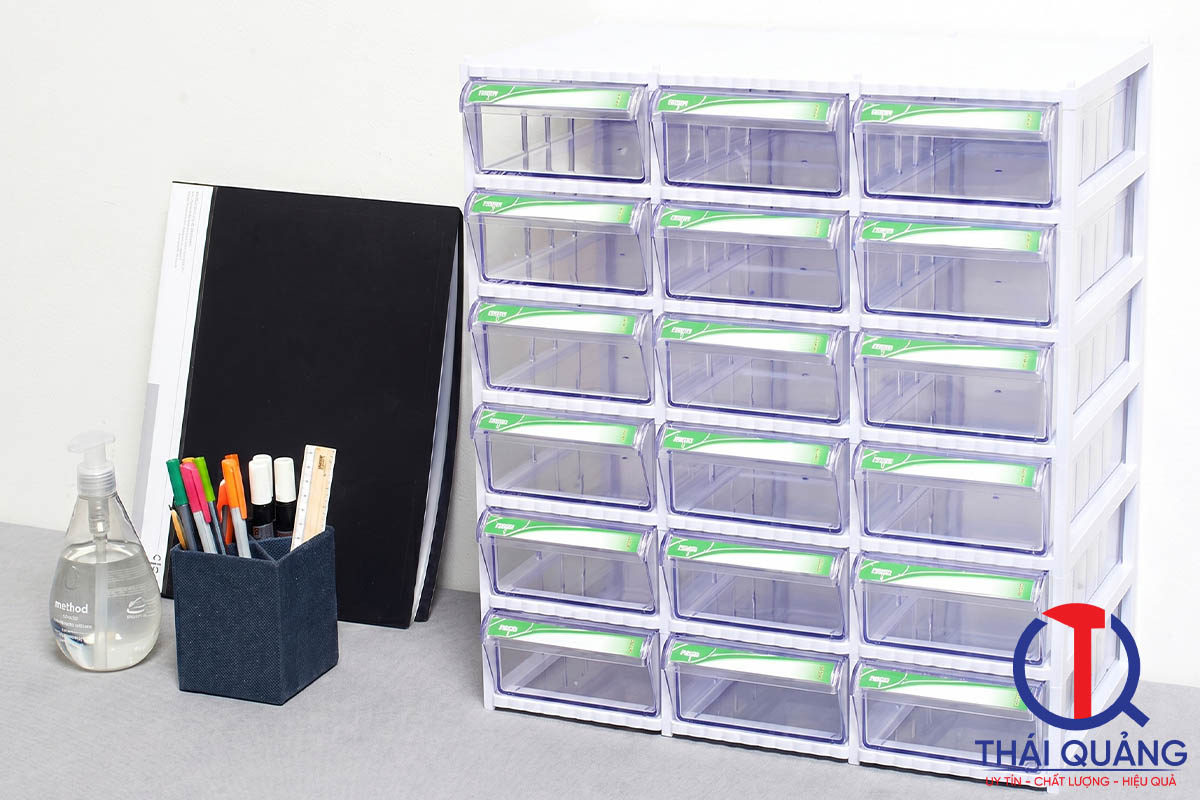

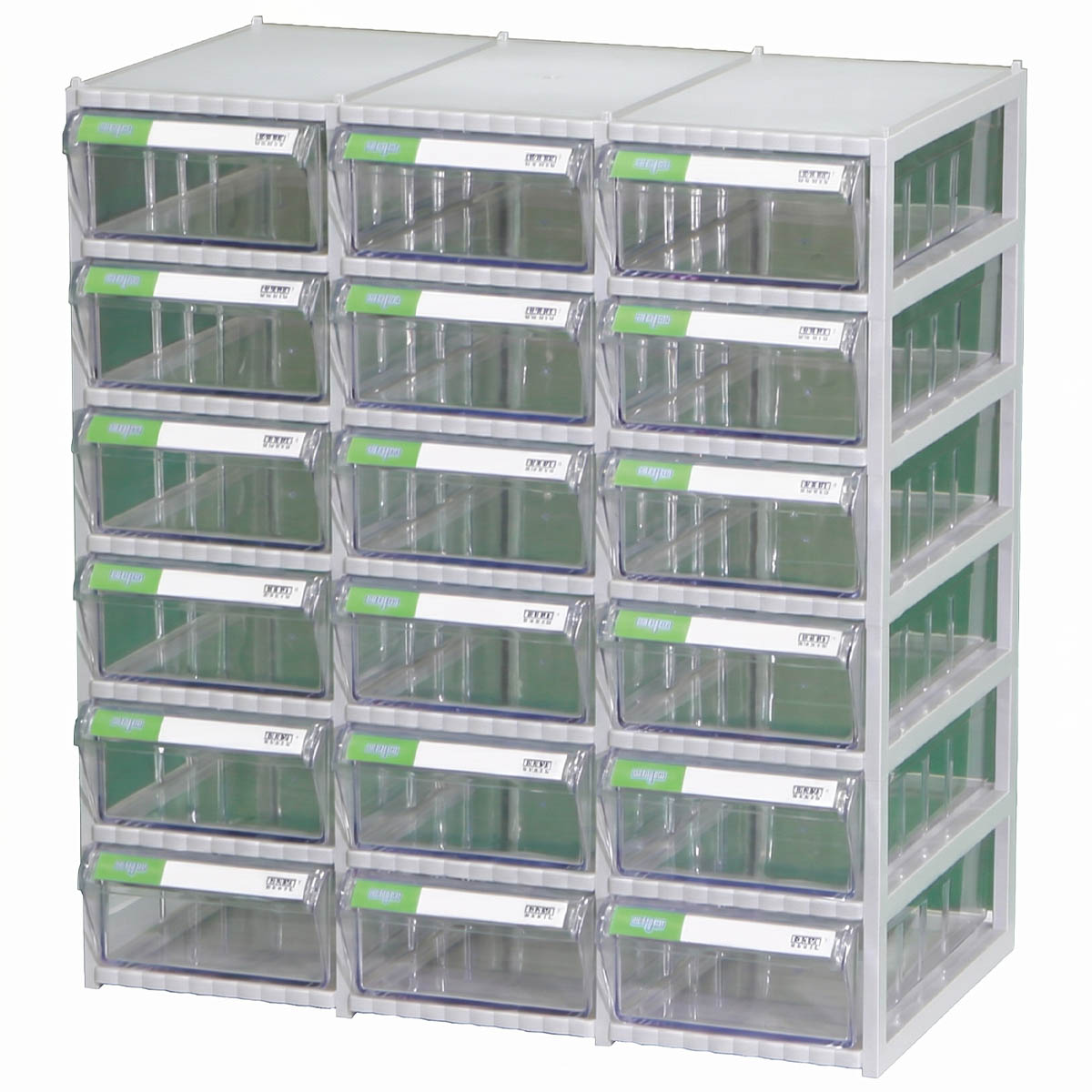

Tủ nguyên khối 18 ngăn CA 507-6 Brain

CA 507-6 có kích thước ngăn kéo hoàn toàn giống CA 507 (122×212×62 mm), chỉ khác ở chỗ số ngăn tăng từ 12 lên 18 nhờ thêm 6 tầng, chiều cao khối ngoài tăng lên 431 mm.

Nhờ có thêm 6 ngăn, bạn có thể mở rộng phân loại theo vật liệu (thép, inox, mạ kẽm) hoặc theo line/khách hàng mà không cần thêm khối tủ mới. Ngoài ra, CA 507-6 phù hợp để phân nhóm module bo test, board sửa chữa và jig nhỏ theo từng dòng sản phẩm, mỗi ngăn cho một model. Khi dùng vách ngăn, từng ngăn có thể chia thêm cho điện trở, tụ điện, diode dạng DIP/TO-92.

CA 507-6 thường được chọn khi kho cần quản lý nhiều mã vật tư hơn nhưng vẫn muốn giữ nguyên form factor để ghép đồng bộ với các tủ nguyên dàn CA 1105, CA 1100 hay CA 1106.

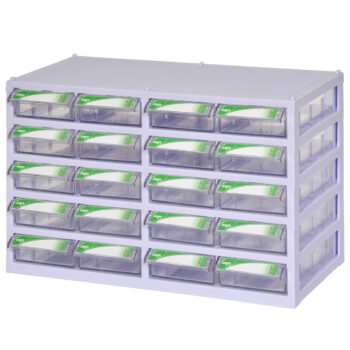

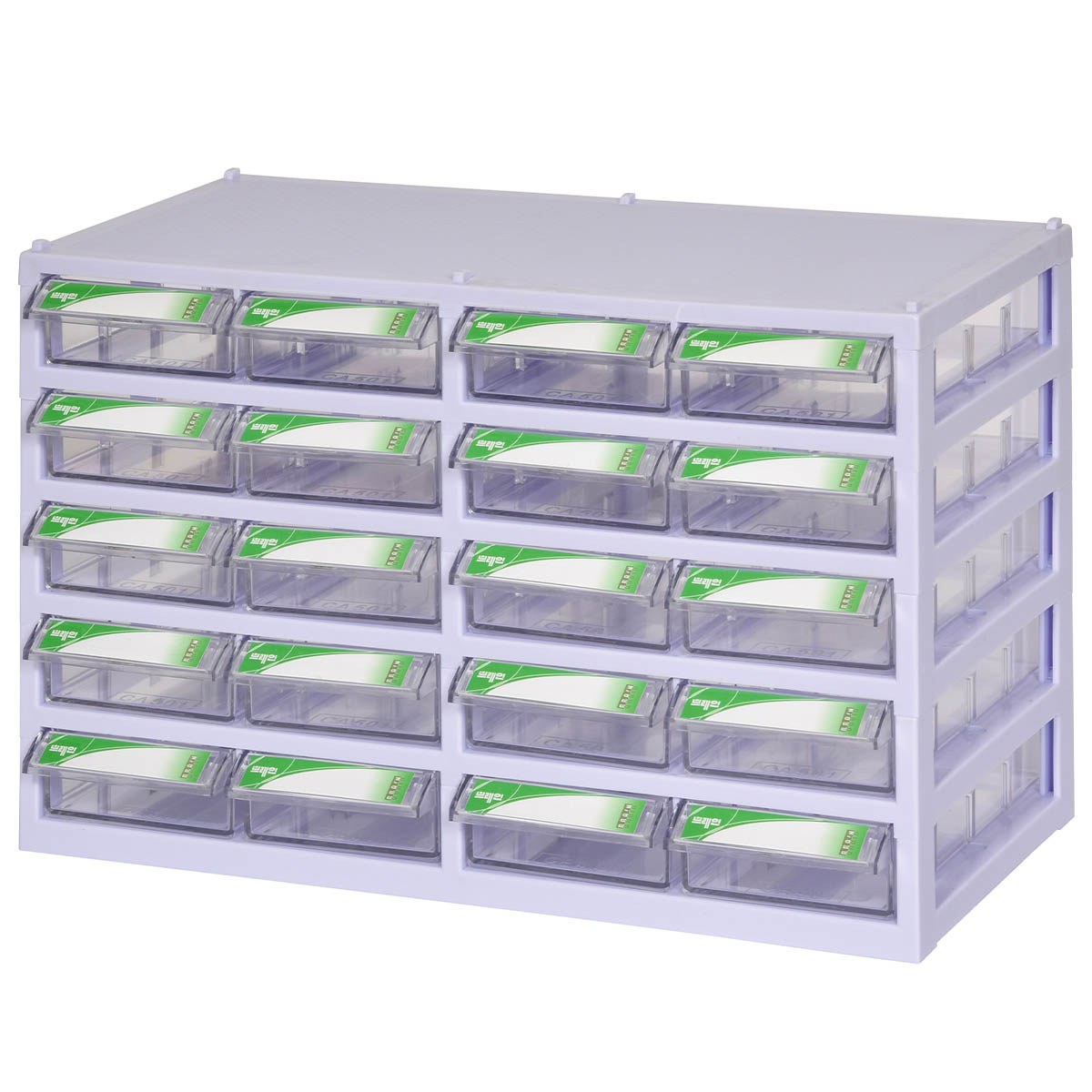

Tủ nguyên khối 20 ngăn CA 508 Brain

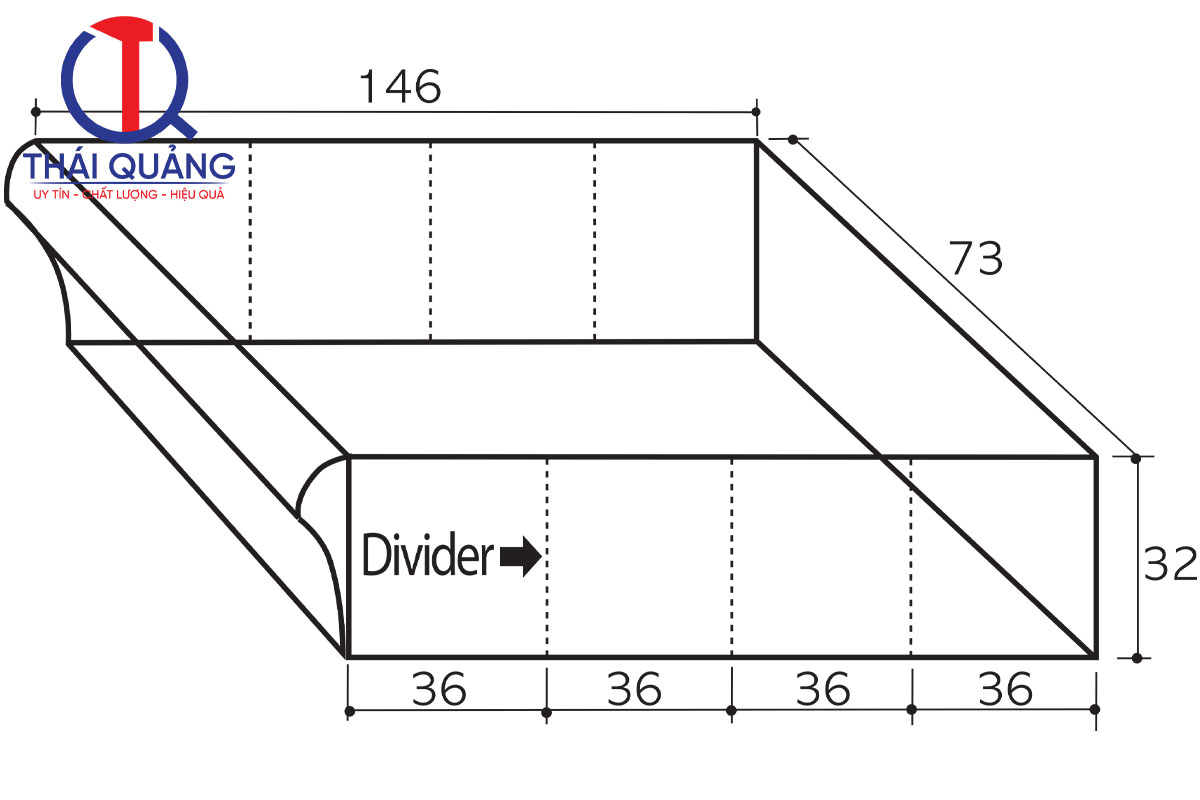

Kích thước ngăn kéo trong của CA 508 là 73×146×32 mm, chiều cao ngăn chỉ 32 mm nên phù hợp nhất với linh kiện nhỏ, nhẹ, không cần chứa theo chiều sâu nhiều.

Ngăn CA 508 rất thích hợp cho điện trở, tụ điện, diode, transistor SMD/DIP đóng túi nhỏ hoặc đựng trong tray mini. IC, chip logic, optocoupler, MOSFET, EEPROM và sensor nhỏ cũng vừa vặn. Với nhóm cơ khí, ốc vít cỡ nhỏ M2-M4, bạc đạn mini và vòng đệm nhỏ dùng cho thiết bị chính xác đều phù hợp.

Bên cạnh linh kiện điện tử, CA 508 còn là lựa chọn tốt cho vật tư phòng sạch cỡ nhỏ như tăm bông phòng sạch, que dính bụi, bao ngón tay cao su chia theo size. Thực tế ở các khu SMT hậu kỳ hoặc bàn rework, CA 508 thường được dùng để chuẩn bị kit linh kiện theo BOM cho từng lệnh sản xuất, giúp cấp phát nhanh và giảm nhầm lẫn mã.

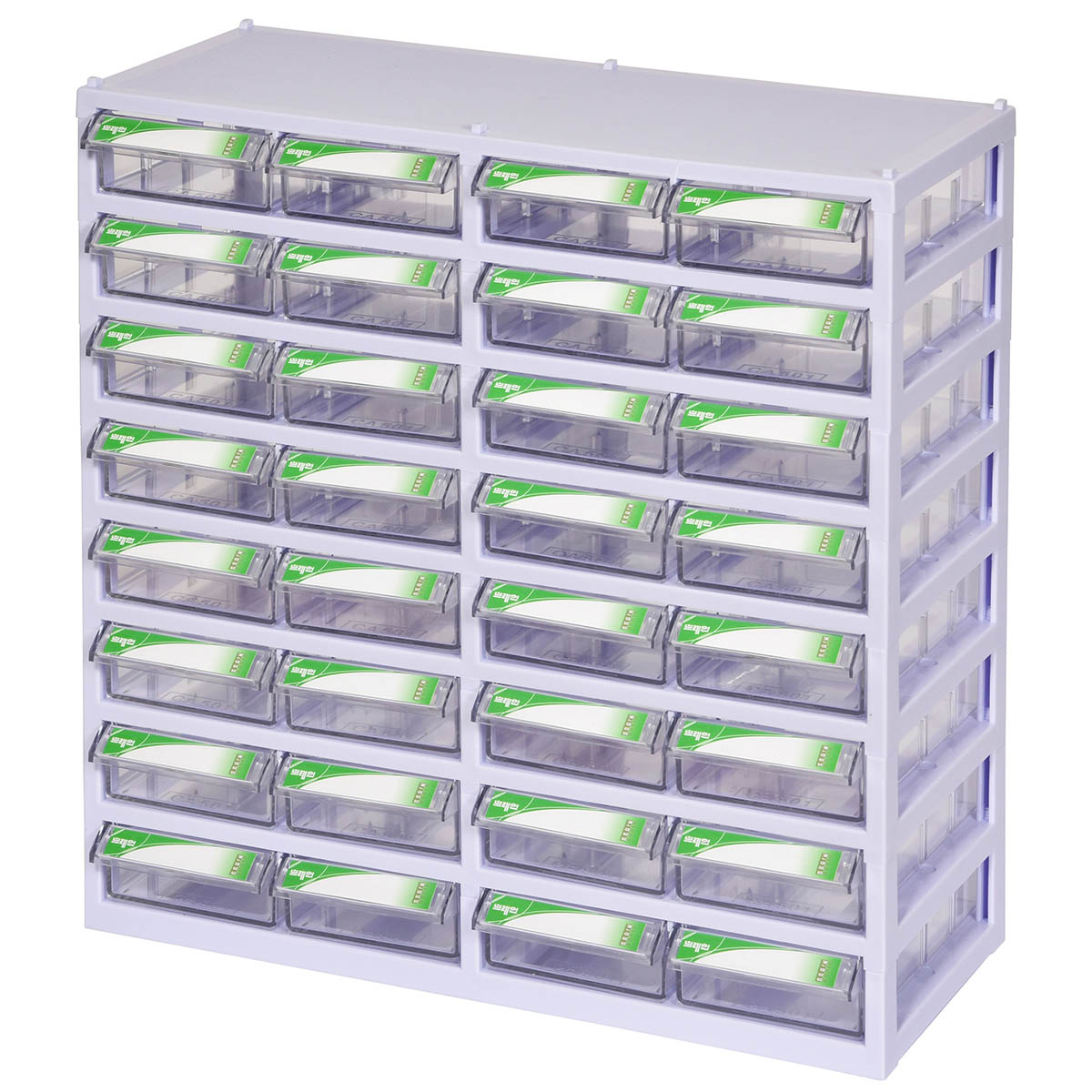

Tủ nguyên khối 32 ngăn CA 508-8 Brain

CA 508-8 có cùng kích thước ngăn với CA 508 (73×146×32 mm) nhưng tăng lên 32 ngăn, chiều cao khối ngoài 350 mm. Đây là mã có mật độ lưu trữ mã linh kiện cao nhất trong nhóm.

Với 32 ngăn, bạn có thể gán mỗi ngăn cho một mã linh kiện SMD cụ thể, ví dụ điện trở 10kΩ 1% một ngăn, tụ 100nF 50V một ngăn, và cứ thế mở rộng. IC, RAM, CPU nhỏ dạng tray hoặc đóng túi chống tĩnh điện có thể chia theo dòng hoặc theo spec. Nhíp ESD phân loại theo đầu (thẳng, cong, siêu mảnh) và đầu mũi hàn thiếc phân loại theo model cũng rất phù hợp.

Ngoài ra, CA 508-8 là lựa chọn thực tế để quản lý vật tư ESD nhỏ dễ thất lạc như nút bịt tai chống ồn, vòng tay ESD, vòng đeo chân ESD theo từng size. Một tủ CA 508-8 có thể thay thế hàng chục hộp nhỏ rời, giúp khu kiểm soát ESD gọn gàng và dễ kiểm kê hơn đáng kể.

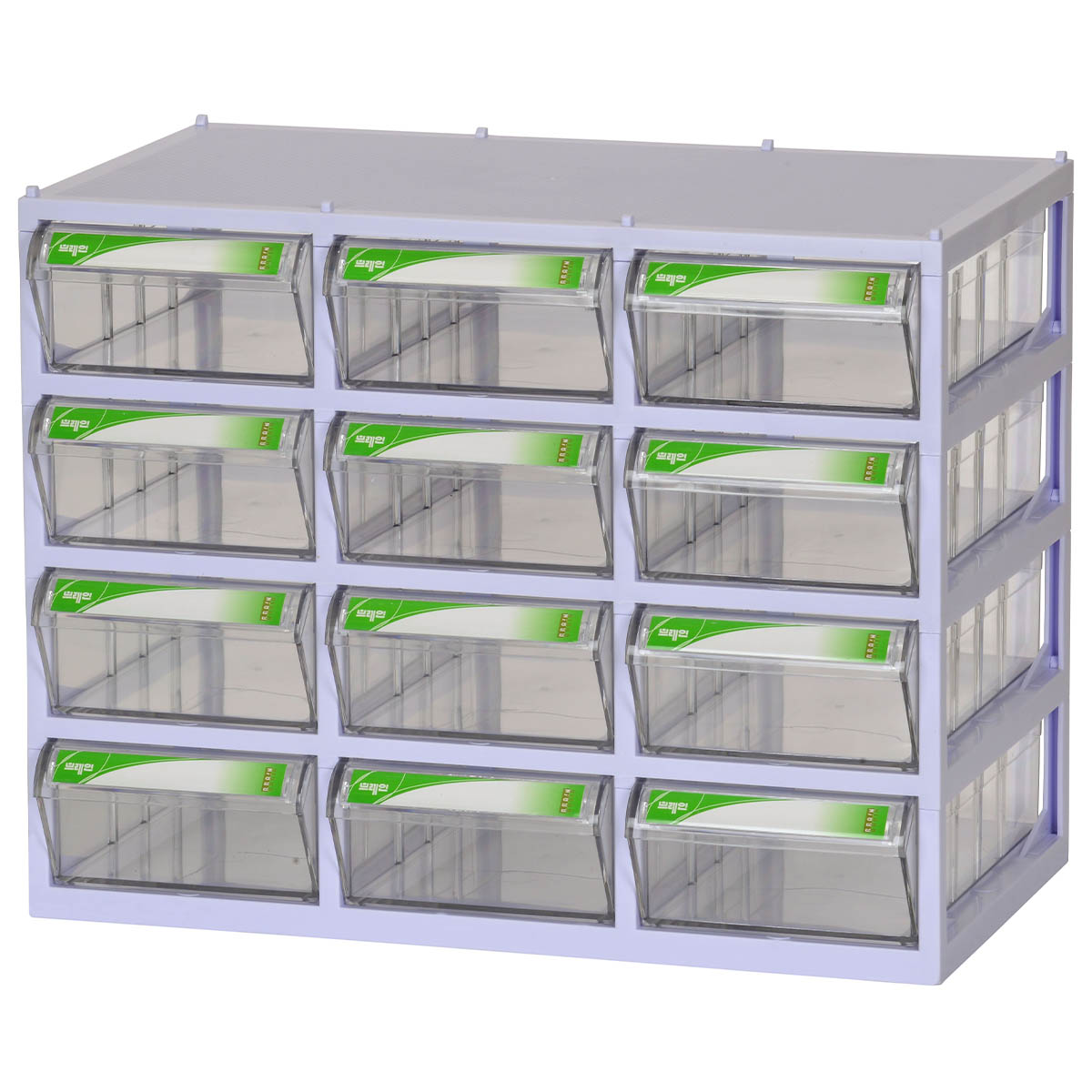

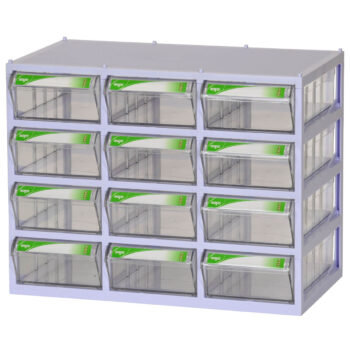

Tủ nguyên khối 12 ngăn CA 509 Brain

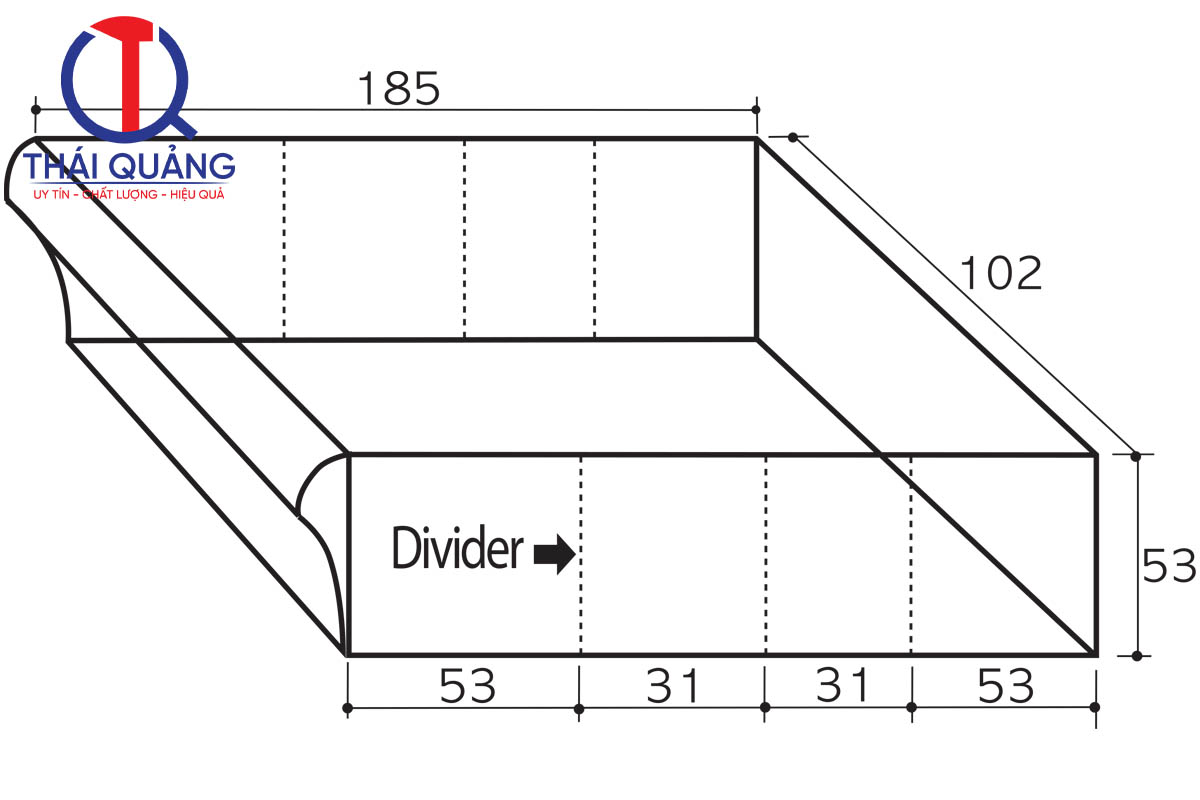

Kích thước ngăn kéo trong của CA 509 là 102×185×53 mm, lớn hơn CA 508 và thấp hơn CA 507, tạo ra một “khoảng giữa” rất hữu ích cho các linh kiện và dụng cụ có kích thước trung bình.

Ổ cứng 2.5″ hoặc phụ kiện ổ cứng, SSD M.2 trong vỏ bảo vệ, adapter và cáp nhỏ đều vừa vặn trong ngăn CA 509. Bo mạch PCB kích thước gần A6, card mở rộng và board nguồn nhỏ cũng phù hợp. Với nhóm ESD, ngăn CA 509 đủ chỗ cho bộ vòng tay ESD kèm dây nối đất, quả cầu tiếp địa phụ kiện nhỏ và các đầu que đo.

Về dụng cụ, tua vít điện mini, đầu vít, phụ kiện máy cấp vít và phụ kiện trạm hàn đều vừa vặn. Tại các khu ESD test, CA 509 thường được dùng để chứa máy đo tĩnh điện cầm tay cỡ nhỏ như SL-030, FMX-004 hoặc máy kiểm tra vòng tay Hakko 498, FG-470 cùng phụ kiện đi kèm.

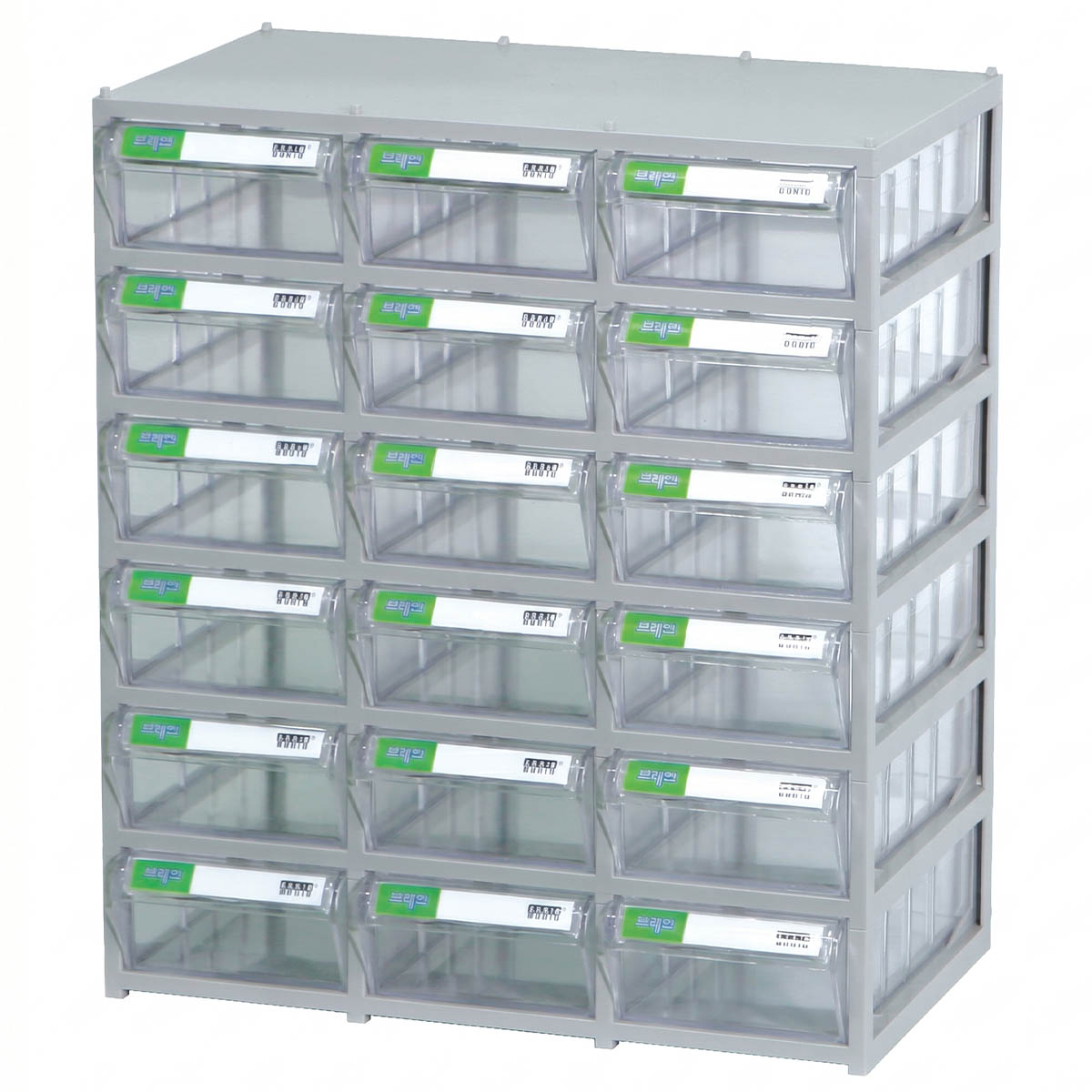

Tủ  nguyên khối 18 ngăn CA 509-6 Brain

CA 509-6 có cùng kích thước ngăn với CA 509 (102×185×53 mm) nhưng tăng lên 18 ngăn, chiều cao khối ngoài 396 mm. Số ngăn tăng thêm 6 so với CA 509 giúp mở rộng đáng kể số mã lưu trữ trên cùng diện tích sàn.

Với 18 ngăn, bạn có thể phân bổ PCB theo từng model sản phẩm, mỗi ngăn một mã PCB (có thể thêm túi ESD bên trong khi cần). Bộ kit ESD cho từng vị trí làm việc cũng rất phù hợp: 1 ngăn chứa 1 bộ gồm vòng tay, dây nối đất, kẹp cá sấu và hướng dẫn sử dụng.

Về vật tư phòng sạch, khẩu trang phòng sạch gấp gọn, găng tay phòng sạch/ESD đóng gói 10-20 đôi/pack theo từng cỡ S/M/L, giấy in phòng sạch A5/A6 chia stack nhỏ và vở/sổ phòng sạch A6 đều vừa vặn trong ngăn CA 509-6. Nhờ vậy, tủ này rất phù hợp để đặt tại kho cấp phát vật tư phòng sạch/ESD cho từng ca sản xuất, dễ chia theo ca và theo khu vực.

Ứng dụng các hệ tủ nguyên dàn trong layout kho và line sản xuất

Thay vì ghép nhiều khối tủ CA lẻ, bạn có thể cân nhắc các hệ tủ lắp sẵn nguyên dàn của ChoongAng Brain. Thái Quảng cung cấp đầy đủ các mã này, giúp tiết kiệm thời gian lắp đặt và đảm bảo tính đồng bộ về kết cấu.

Tủ CA 1105, CA 1100, CA 1106, CA 1108 kết hợp từ ngăn kéo CA 507

Bốn mã tủ này kết hợp lần lượt 24, 48, 60 và 120 ngăn loại CA 507, tạo thành dàn tủ lớn thay vì phải ghép từng khối lẻ.

Tủ CA 1105 (24 ngăn) loại CA 507 (hoặc ghép 2 khối) và Tủ CA 1100 (48 ngăn) loại CA 507 (hoặc ghép 4 khối) phù hợp làm kho ốc-vít-bu lông phân loại theo size, chiều dài và vật liệu. Tủ CA 1106 (60 ngăn) loại CA 507 và Tủ CA 1108 (120 ngăn) loại CA 507 (hoặc ghép 10 khối) có thể đóng vai trò “thư viện linh kiện cơ khí” cho bộ phận bảo trì, mỗi cột tủ phụ trách một nhóm máy. Kết hợp label chuẩn gồm mã vật tư, tên, mã nhà cung cấp và Location ID giúp tích hợp dễ dàng với hệ thống ERP/MES. Với nhà máy chạy 24/7, việc tìm đúng phụ tùng trong vài giây thay vì vài phút có thể tạo ra sự khác biệt lớn khi bảo trì khẩn cấp.

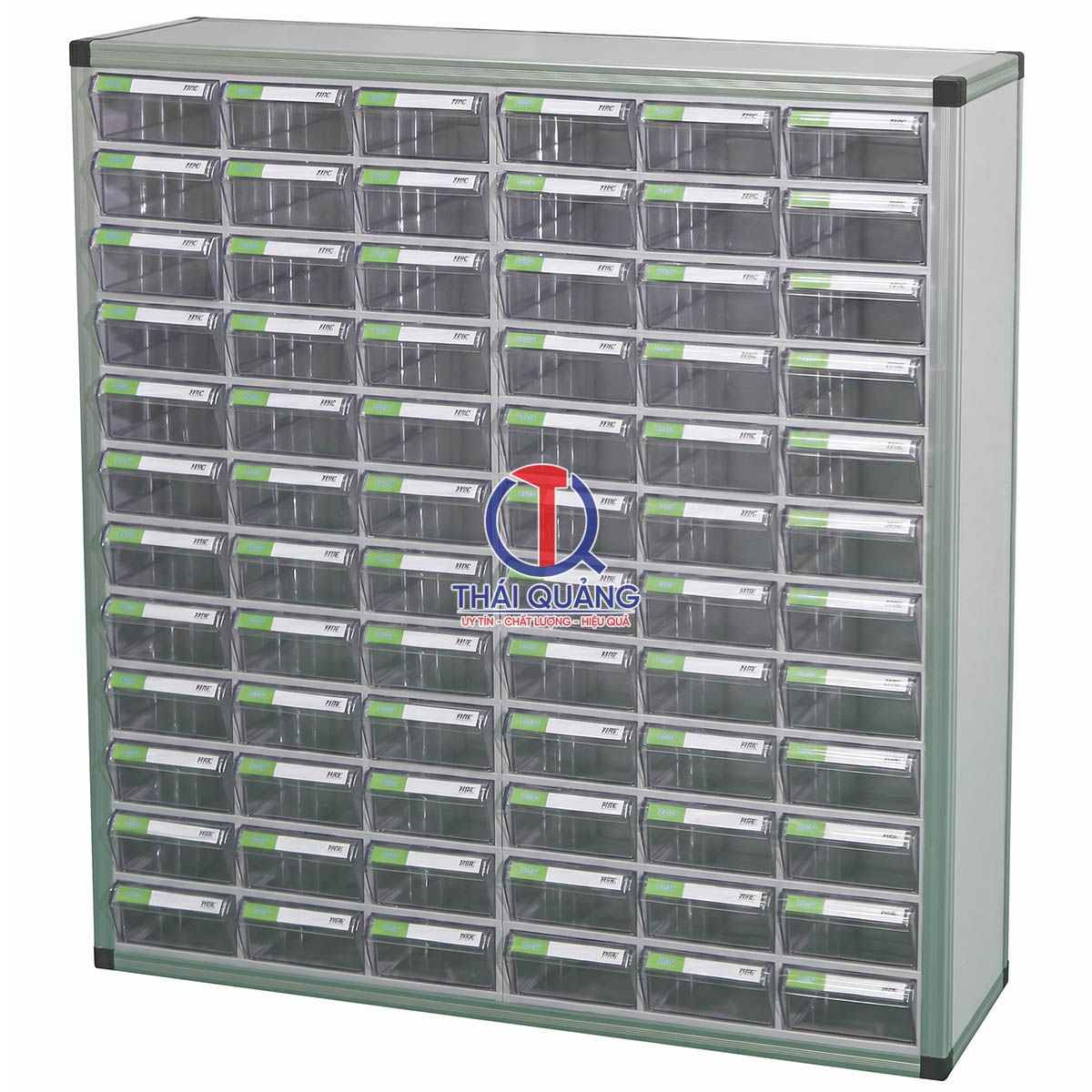

Tủ CA 1020, CA 1020-2 kết hợp từ ngăn kéo CA 507

Tủ CA 1020 (30 ngăn) loại CA 507 và Tủ CA 1020-2 (72 ngăn) loại CA 507 (hoặc ghép 6 khối), có thể tùy chỉnh cách sắp xếp và số khối theo layout thực tế của từng nhà máy.

Cách triển khai phổ biến là phân công mỗi tủ cho một line hoặc một model sản phẩm tại kho trung tâm. Kết hợp vách ngăn ngăn kéo để chia nhỏ từng ngăn thành nhiều “bin” cho ốc/vít đa size, sau đó áp dụng mã màu label (đỏ-xanh-vàng) để phân nhóm vật tư chính, vật tư phụ và vật tư an toàn. Cách làm này rất phù hợp với nhà máy đang triển khai Lean/5S, cần layout trực quan và dễ audit.

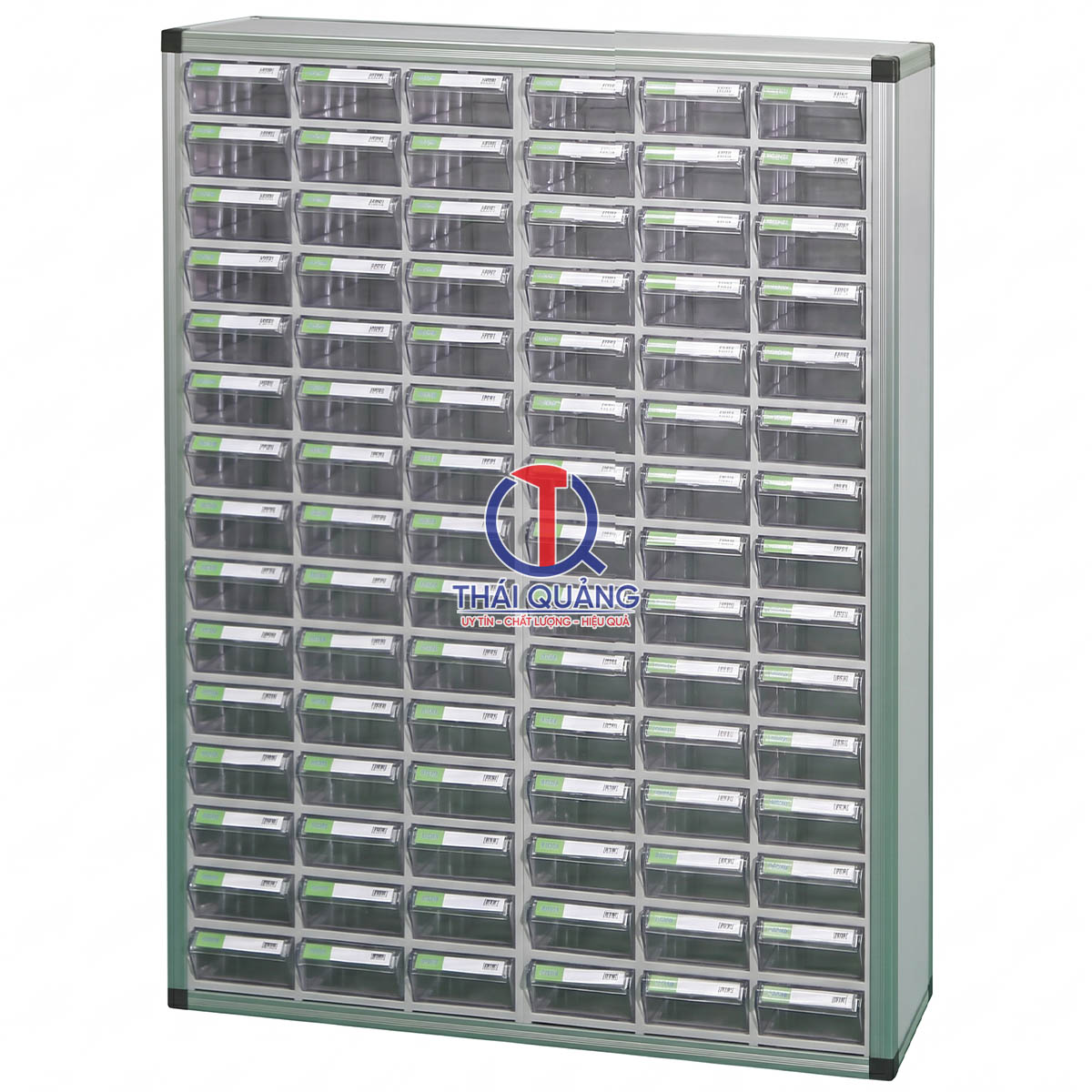

Tủ CA 1022, CA 1022-2 kết hợp từ ngăn kéo CA 509

Tủ CA 1022 (30 ngăn) và CA 1022-2 (90 ngăn) dùng ngăn loại CA 509, phù hợp nhất với linh kiện điện tử kích thước trung bình và phụ kiện ESD.

Cách bố trí hiệu quả là chia theo cột: một cột cho PCB và IC module, một cột cho phụ kiện ESD, một cột cho dụng cụ đo và phụ kiện trạm hàn. Đặt tủ CA 1022-2 gần khu quạt ion, trạm hàn và máy đo tĩnh điện để tạo thành “ESD hub” tập trung, nơi kỹ thuật và QA có thể kiểm soát toàn bộ thiết bị và vật tư ESD tại một điểm. Cách bố trí này hỗ trợ audit theo tiêu chuẩn ESD rất hiệu quả vì mọi thứ đều có vị trí cố định và dễ kiểm kê.

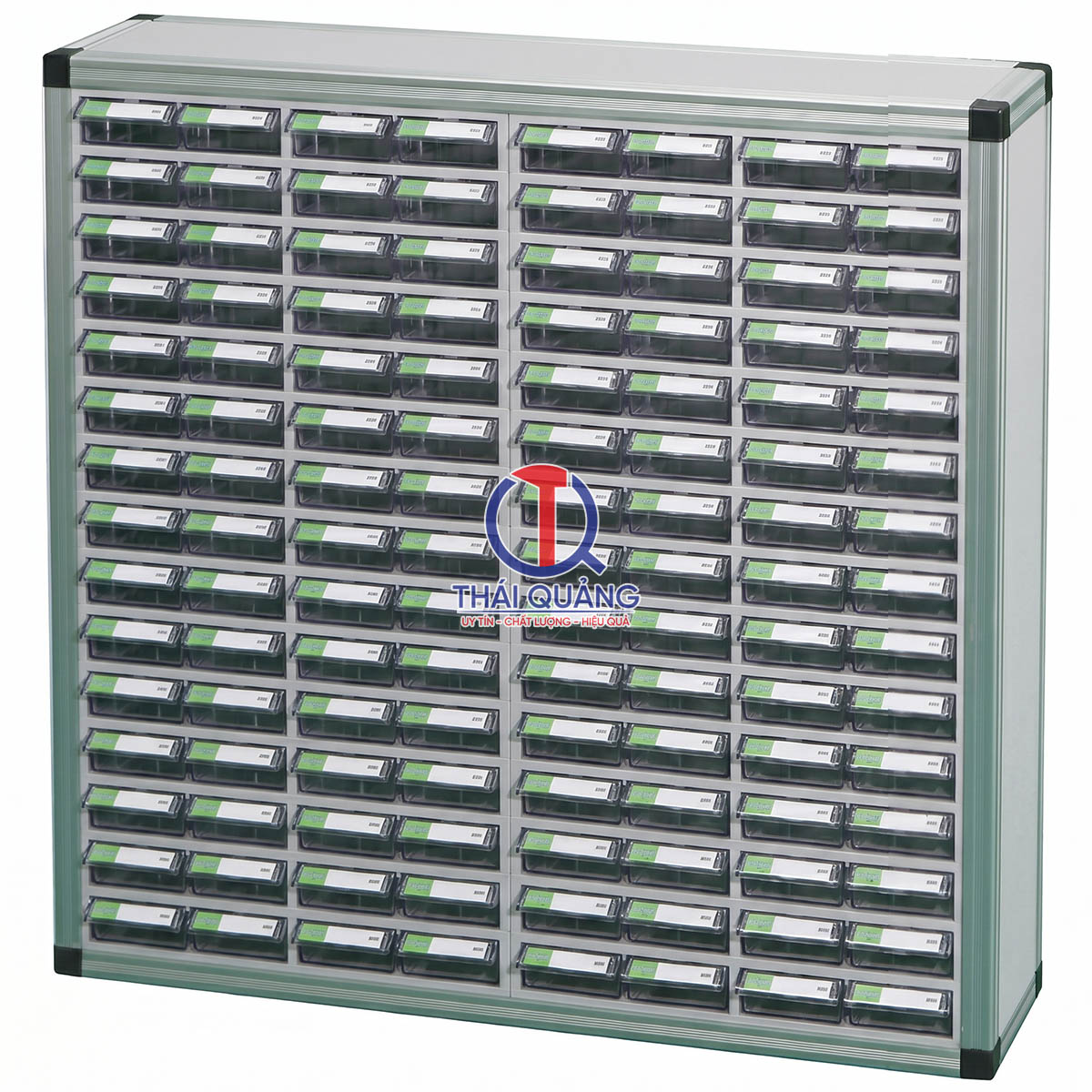

Tủ CA 1021-2 kết hợp từ ngăn kéo CA 508

Tủ CA 1021-2 với 120 ngăn loại CA 508 (hoặc 6 khối) tạo ra mật độ lưu trữ mã linh kiện cực cao trên một diện tích sàn nhỏ.

Ứng dụng phổ biến nhất là làm “SMD library” cho bộ phận R&D, NPI (New Product Introduction) hoặc khu sửa chữa rework. Mỗi ngăn gán một mã linh kiện theo part number nội bộ, kết hợp barcode hoặc QR để truy xuất nhanh. Đặt tủ này gần máy cấp vít cỡ nhỏ, máy bóc tách tem nhãn và máy cắt băng dính cỡ nhỏ để tạo khu chuẩn bị linh kiện đồng bộ. Nhờ vậy, rủi ro xuất sai mã cho line giảm đáng kể, đặc biệt khi quản lý hàng trăm mã SMD khác nhau.

Gợi ý bố trí vật tư cụ thể theo nhóm sản phẩm Thái Quảng cung cấp

Bu lông, ốc, vít, vòng đệm, đai ốc và lò xo

CA 507, CA 507-6 và các tủ nguyên dàn CA 1105, CA 1100, CA 1106, CA 1108 là phù hợp nhất cho nhóm này.

Cách bố trí hiệu quả nhất là chia theo đường kính trước: M2, M3, M4, M5, M6, M8, M10 mỗi size chiếm 1-2 ngăn tùy nhu cầu. Trong cùng một size, dùng vách ngăn để chia theo chiều dài (10, 12, 16, 20 mm…). Vòng đệm và đai ốc có thể để cùng ngăn với bu lông tương ứng, ví dụ ngăn M6 chứa cả bu lông M6 + đai ốc M6 + vòng đệm M6, giúp kỹ thuật viên lấy trọn bộ trong một lần. Khi áp dụng 5S, khe cài thẻ tên trên tay nắm là nơi lý tưởng để dán hình ảnh và mã vật tư, giúp nhận diện ngay cả khi ngăn đang đóng.

Dụng cụ cầm tay và phụ kiện hàn: mỏ lết, búa, thước kẹp, trạm hàn, mũi hàn

Với dụng cụ nhỏ và trung bình, CA 509, CA 509-6, CA 1022 và CA 1022-2 là lựa chọn phù hợp. Mỗi ngăn có thể chứa một loại mũi hàn hoặc một model nhíp ESD, ghi rõ mã và dải nhiệt độ/ứng dụng trên thẻ tên. Bút hàn thiếc, tua vít điện mini và phụ kiện trạm hàn cũng vừa vặn trong ngăn CA 509.

Với dụng cụ dài hoặc nặng như mỏ lết lớn, búa và thước kẹp cỡ lớn, nên để ở ngăn dưới cùng của tủ đứng hoặc tủ đồ nghề riêng, còn các ngăn CA 507/509 dành cho dụng cụ cỡ vừa. Thực tế ở nhiều nhà máy điện tử, mũi hàn, nhíp ESD và tua vít điện là những thứ hay bị mất hoặc nhầm nhất. Bố trí riêng 1-2 tủ CA 509-6 gần kho dụng cụ và quản lý bằng phiếu cấp phát hoặc QR là cách nhiều đơn vị đang áp dụng hiệu quả.

Linh kiện điện tử: PCB, điện trở, tụ điện, IC, RAM, ổ cứng, CPU

Với linh kiện rời nhỏ như điện trở, tụ điện, diode, transistor và IC nhỏ, CA 508, CA 508-8 và CA 1021-2 là tối ưu. Đóng gói linh kiện vào túi ESD nhỏ trước, sau đó cho từng mã vào một ngăn và dán nhãn mã linh kiện cùng tên nhà cung cấp.

Với IC lớn, RAM, CPU, ổ cứng 2.5″ và bo mạch PCB, CA 509, CA 509-6 và CA 1022 phù hợp hơn. Linh kiện nên đặt trong tray hoặc hộp nhựa ESD nhỏ bên trong ngăn. Với PCB, nên thêm khe đỡ hoặc spacer nếu cần để tránh cong vênh.

Một lưu ý quan trọng: bản thân hộp Brain là nhựa thông thường, không có đặc tính chống tĩnh điện. Nếu yêu cầu ESD nghiêm ngặt, cần kết hợp túi shielding, khay hoặc hộp nhựa ESD chuyên dụng bên trong ngăn. Thái Quảng cung cấp đầy đủ hộp nhựa ESD, khay, túi và mút dẫn điện/kháng tĩnh để đồng bộ hóa từ tủ cố định Brain đến bao gói lưu động.

Vật tư phòng sạch và ESD: quần áo, mũ, găng tay, khẩu trang, khăn, giấy, sổ, que dính bụi

Vật tư nhỏ và mềm đóng túi như khẩu trang phòng sạch, găng tay ESD, tăm bông phòng sạch, que dính bụi, bao ngón tay cao su, nút bịt tai và giấy in phòng sạch A5/A6 đều phù hợp với CA 509-6, CA 507-6 và CA 508-8. Mỗi ngăn nên phân theo size (S/M/L) hoặc theo loại (găng polyester, găng PU, găng nitrile…) để cấp phát nhanh và tránh nhầm lẫn.

Với vật tư cồng kềnh hơn như quần áo phòng sạch và mũ phòng sạch, nên để ở tủ lớn riêng. CA 507/509 có thể dùng cho áo khoác nhẹ hoặc mũ gấp nhưng không nên nhồi quá nhiều để tránh nhăn và nhiễm bẩn.

Về vị trí đặt tủ, nên bố trí gần lối vào phòng sạch hoặc gần air-shower để cấp phát nhanh theo ca. Kết hợp cùng khu với ổ cắm ESD, quả cầu tiếp địa, vòng tay/vòng chân ESD, máy đo tĩnh điện và máy kiểm tra vòng tay để chuẩn hóa “khu chuẩn bị vào phòng sạch/EPA” hoàn chỉnh.

Thiết bị nhỏ và phụ kiện tự động hóa: quạt ion, máy cấp vít, máy bóc tem, máy đo tĩnh điện

Thiết bị chính như quạt ion mini (SL-001, BK001, BK5600, BK401, SL-801D, DC-001B, U201), máy cấp vít nhỏ, máy bóc tách tem nhãn và máy cắt băng dính thường có kích thước cồng kềnh, nên đặt trên kệ hoặc tủ lớn riêng thay vì ép vào ngăn nhỏ.

Phụ kiện và vật tư tiêu hao đi kèm các thiết bị này thì hoàn toàn phù hợp với CA 509 và CA 509-6: dây nguồn, filter quạt ion, phụ kiện máy cấp vít, dao máy cắt băng dính và cuộn tem dự phòng. Mỗi thiết bị nên có 1-2 ngăn riêng để quản lý toàn bộ phụ kiện kèm theo một cách có hệ thống.

Với thiết bị đo cầm tay như máy đo tĩnh điện SL-030, SRM-200, FMX-004 và máy kiểm tra vòng tay Hakko 498, FG-470, BK498, phiên bản cầm tay nhỏ có thể xếp vào ngăn CA 509, còn phiên bản lớn hơn nên để trên kệ và chỉ cho phụ kiện đo (dây, kẹp, que test) vào ngăn.

Kinh nghiệm triển khai thực tế và gợi ý kết hợp giải pháp Thái Quảng

Thiết kế layout tủ CA theo luồng vật tư và mức độ rủi ro ESD

Bước đầu tiên khi triển khai hệ tủ CA là xác định rõ ba vùng: EPA (Electrostatic Protected Area), vùng phòng sạch và vùng kho cơ khí thông thường. Mỗi vùng có yêu cầu khác nhau về bảo vệ ESD và mức độ kiểm soát bụi, nên cần phân nhóm tủ CA tương ứng.

Với linh kiện nhạy tĩnh điện trong vùng EPA, nên dùng hộp/túi ESD bên trong ngăn CA và kết hợp thảm ESD, vòng tay, quả cầu tiếp địa, ổ cắm ESD và quạt ion để tạo hệ giải pháp hoàn chỉnh. Thái Quảng có thể hỗ trợ tư vấn tiêu chuẩn điện trở bề mặt phù hợp cho từng loại hộp/khay/túi, bố trí điểm tiếp địa và lựa chọn máy đo tĩnh điện phù hợp với từng khu vực sản xuất cụ thể.

Gán mã, nhãn, màu và tiêu chuẩn 5S cho tủ CA

Khe cài thẻ tên trên tay nắm mỗi ngăn là tính năng rất thực dụng khi áp dụng 5S. Bạn có thể in mã vật tư, tên, đơn vị tính và mức tồn kho min/max lên thẻ, thậm chí thêm QR hoặc barcode để tích hợp với ERP/MES/WMS.

Áp dụng mã màu cho nhãn giúp phân loại trạng thái vật tư ngay từ cái nhìn đầu tiên: xanh cho vật tư OK, vàng cho vật tư chờ kiểm và đỏ cho vật tư cách ly. Về thực hành 5S, nguyên tắc “1 mã = 1 vị trí” là quan trọng nhất, không dùng chung ngăn cho hai mã dễ nhầm. Kết hợp với giấy in phòng sạch và sổ phòng sạch của Thái Quảng để ghi chép sử dụng vật tư ngay tại khu vực mà không lo nhiễm bẩn môi trường phòng sạch.

Khi nào nên dùng thêm khay/hộp nhựa ESD chuyên dụng bên trong tủ CA

Nếu sản phẩm lưu trữ là IC, PCB, RAM, CPU hoặc thiết bị bán dẫn yêu cầu bảo vệ ESD nghiêm ngặt, cần dùng khay hoặc hộp nhựa chống tĩnh điện (PP, PET, PS ESD) đặt bên trong ngăn CA. Với linh kiện siêu nhạy, kết hợp thêm túi shielding ESD.

Khi vận chuyển linh kiện giữa các khu vực, ngăn CA đóng vai trò “tủ cố định” còn linh kiện nên nằm trong hộp/khay ESD di động, lấy ra và cất vào mỗi lần cấp phát. Thái Quảng cung cấp đầy đủ hộp nhựa ESD, khay, túi và mút dẫn điện/kháng tĩnh, giúp đồng bộ hóa từ tủ cố định Brain đến bao gói lưu động trong toàn bộ chuỗi cấp phát linh kiện.

Bảng tổng hợp ứng dụng nhanh cho kỹ sư sản xuất, kho, IE và QA

Mã tủ CA	Loại ngăn	Nhóm vật tư khuyến nghị	Ví dụ cụ thể	Vị trí nên đặt
CA 507	Trung bình, 12 ngăn	Cơ khí đa dụng, điện tử vừa	Bu lông M4-M10, module PCB mini, nhíp ESD	Kệ cạnh line lắp ráp, bàn bảo trì
CA 507-6	Trung bình, 18 ngăn	Cơ khí mở rộng, linh kiện module	Ốc/vít đa size/vật liệu, bo test, jig nhỏ	Kho linh kiện bảo trì, ghép dàn CA 1105/1100
CA 508	Nhỏ, 20 ngăn	Linh kiện SMD, vật tư phòng sạch nhỏ	Điện trở, tụ, IC SMD; tăm bông, bao ngón tay	Bàn lắp ráp điện tử, khu SMT, kitting BOM
CA 508-8	Nhỏ, 32 ngăn	Linh kiện SMD/IC nhiều mã, ESD nhỏ	IC/RAM theo dòng; vòng tay ESD theo size	Kho linh kiện trung tâm, khu kiểm soát ESD
CA 509	Trung bình-sâu, 12 ngăn	Linh kiện điện tử vừa, dụng cụ đo, phụ kiện hàn	Ổ cứng 2.5″, PCB A6, máy đo tĩnh điện cầm tay	Khu IT/hardware, service center, EPA
CA 509-6	Trung bình-sâu, 18 ngăn	Linh kiện điện tử, ESD, phòng sạch	PCB theo model, kit ESD, khẩu trang/găng tay phòng sạch	Kho cấp phát phòng sạch/ESD, bàn kỹ thuật line
CA 1105/1100	Dàn 24-48 ngăn CA 507	Kho cơ khí tập trung	Bu lông/ốc/vít theo size và chiều dài	Kho trung tâm, khu bảo trì
CA 1106/1108	Dàn 60-120 ngăn CA 507	Thư viện linh kiện cơ khí lớn	Phụ tùng theo nhóm máy, tích hợp ERP/MES	Kho trung tâm, nhà máy 24/7
CA 1020/1020-2	Dàn 30-72 ngăn CA 507	Kho linh kiện theo line/model	Ốc/vít đa size + mã màu label theo nhóm	Kho trung tâm, nhà máy Lean/5S
CA 1022/1022-2	Dàn 30-90 ngăn CA 509	Linh kiện điện tử, ESD hub	PCB, IC module, phụ kiện ESD, dụng cụ đo	Gần khu quạt ion, trạm hàn, máy đo
CA 1021-2	Dàn 120 ngăn CA 508	SMD library, linh kiện nhỏ nhiều mã	Linh kiện SMD theo part number + QR	R&D, NPI, khu rework

Hy vọng nội dung trên đã giúp bạn có cái nhìn rõ ràng hơn về từng mã hộp nhựa CA 507, CA 507-6, CA 508, CA 508-8, CA 509 và CA 509-6 của ChoongAng Brain, cũng như cách phân bổ vật tư theo kích thước ngăn thực tế và cách kết hợp với các hệ tủ nguyên dàn để tối ưu layout kho và line sản xuất.

Điểm mấu chốt khi chọn mã tủ CA là xuất phát từ kích thước linh kiện chủ yếu cần lưu trữ, không chỉ nhìn vào số ngăn. CA 508/508-8 cho linh kiện SMD và vật tư nhỏ, CA 507/507-6 cho cơ khí và linh kiện trung bình, CA 509/509-6 cho linh kiện điện tử vừa và phụ kiện ESD/phòng sạch. Kết hợp thêm vách ngăn rời, hộp/túi ESD bên trong và hệ thống nhãn chuẩn sẽ giúp tối ưu hóa mật độ lưu trữ và giảm thiểu nhầm lẫn trong vận hành hàng ngày.

Thái Quảng cung cấp trọn bộ giải pháp: tủ Brain các mã CA, vật tư ESD và phòng sạch, thiết bị chống tĩnh điện, hộp/khay/túi ESD chuyên dụng và các thiết bị phụ trợ tự động hóa. Nếu bạn cần tư vấn chọn mã tủ phù hợp với layout thực tế, hoặc muốn thiết kế khu EPA/phòng sạch đồng bộ, hãy liên hệ với chúng tôi qua website thaiquang.com.vn để được hỗ trợ cụ thể theo nhu cầu của từng nhà máy.
