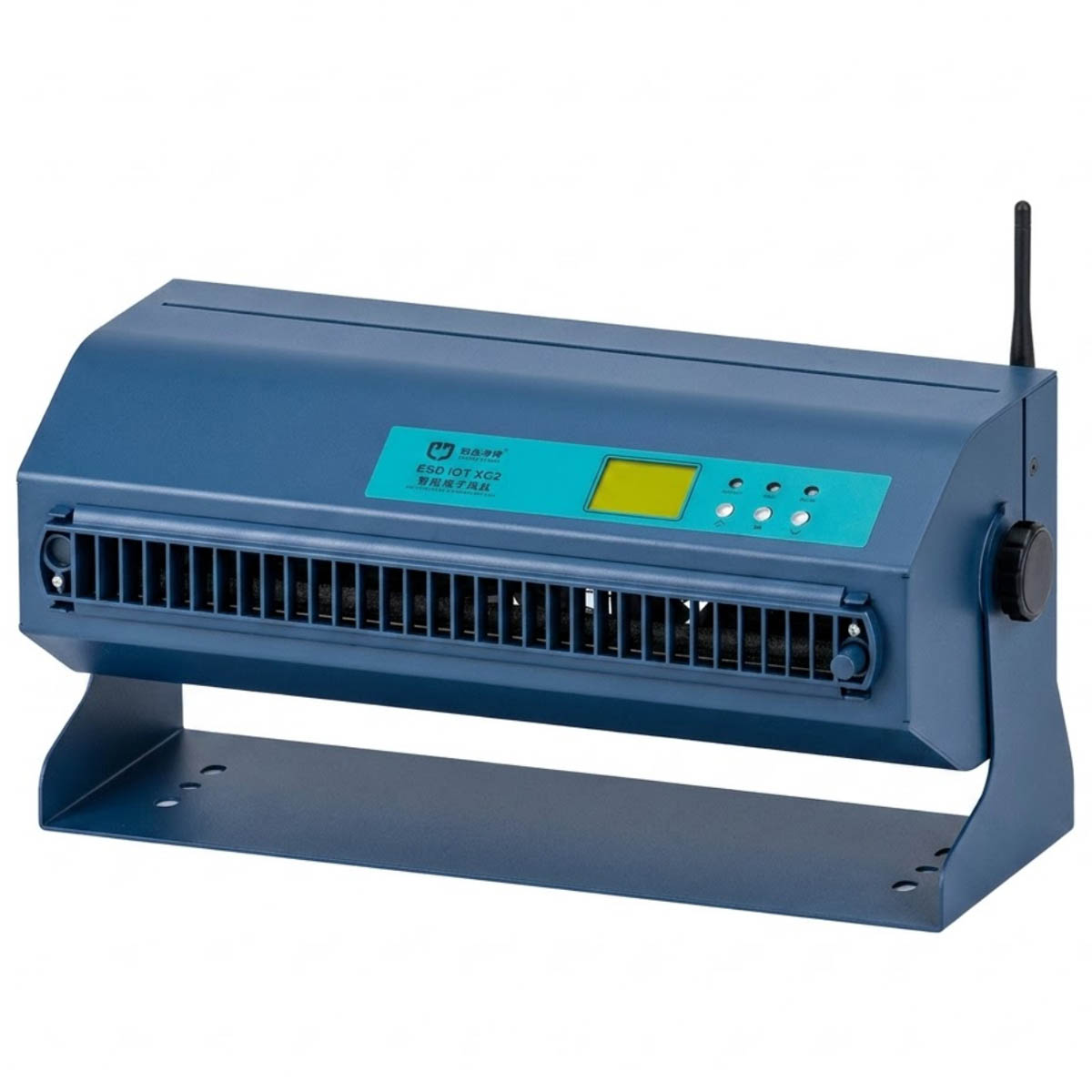

Quạt ion ESD IOT XC2 / BK XC2 UNESD là dòng quạt thổi ion thông minh thế hệ mới, tích hợp kết nối IoT và RS485, tự cân bằng ion và cảnh báo lỗi tự động, được thiết kế cho các môi trường yêu cầu kiểm soát ESD nghiêm ngặt như lắp ráp điện tử, đóng gói bán dẫn, sản xuất LCD và thiết bị y tế. Sản phẩm đạt thời gian khử tĩnh điện ≤1 giây (từ 1.000 V xuống 100 V ở khoảng cách 30 cm), vùng phủ rộng 100 × 150 cm², phù hợp lắp tại bàn thao tác hoặc treo trên dây chuyền.
Thái Quảng là đơn vị được ủy quyền phân phối và hỗ trợ kỹ thuật toàn bộ dòng sản phẩm Bakon & UNESD tại Việt Nam theo Giấy ủy quyền số BK202601013. Bài viết này sẽ giúp bạn nắm rõ tính năng, thông số kỹ thuật, ứng dụng thực tế, cách bố trí và vận hành ESD IOT XC2 để đưa ra quyết định đầu tư phù hợp cho nhà máy.
Tổng quan về quạt ion ESD IOT XC2 / BK XC2 UNESD
ESD IOT XC2 / BK XC2 là quạt thổi ion dạng bàn (benchtop) hoặc treo trên cao (overhead), thuộc dòng UNESD của Bakon, được phát triển để trung hòa điện tích tĩnh điện trên bề mặt sản phẩm và khu vực làm việc theo diện tích lớn.
| Hạng mục | Thông tin |
|---|---|
| Loại thiết bị | Quạt thổi ion thông minh (Intelligent Ion Fan) |
| Ứng dụng chính | Khử tĩnh điện diện tích lớn tại bàn thao tác, dây chuyền sản xuất |
| Nhóm ngành phù hợp | Điện tử, bán dẫn, LCD/panel, thiết bị y tế, phòng sạch |
| Điểm khác biệt so với quạt ion thông thường | Tích hợp IoT + RS485, tự cân bằng ion, cảnh báo LED, màn hình LCD |
| Nhà phân phối tại Việt Nam | Thái Quảng (thaiquang.com.vn) theo ủy quyền BK202601013 |
Điểm nổi bật của ESD IOT XC2 so với các quạt ion truyền thống là khả năng kết nối hệ thống quản lý dữ liệu IoT, giúp nhà máy giám sát trạng thái thiết bị từ xa và lưu log phục vụ audit. Kích thước gọn nhẹ (L366 × W158,5 × H183,5 mm, khoảng 2,7 kg) cũng giúp việc lắp đặt linh hoạt hơn nhiều so với các dòng quạt ion cỡ lớn trước đây.
Tính năng chính của quạt ion thông minh ESD IOT XC2
Giao diện LCD và khả năng điều chỉnh linh hoạt
ESD IOT XC2 được trang bị màn hình LCD hiển thị rõ ràng, cho phép kỹ thuật viên quan sát trực tiếp trạng thái làm việc, chế độ gió và cảnh báo ngay tại chỗ mà không cần truy cập hệ thống trung tâm. Lưu lượng gió có thể điều chỉnh từ thấp đến tối đa 105 CFM tùy nhu cầu, giúp cân bằng giữa hiệu quả khử tĩnh điện và mức độ ồn phù hợp với từng khu vực sản xuất.
Góc thổi điều chỉnh được lên/xuống là một điểm tiện dụng thực tế. Bạn có thể “định hướng” luồng ion đúng vào vùng sản phẩm hoặc khu vực tay thao tác của công nhân, thay vì để gió thổi lan tràn không hiệu quả. Giao diện đơn giản, trực quan cũng giúp giảm sai sót khi thay ca hoặc đào tạo công nhân mới, đặc biệt trong môi trường phòng sạch có quy trình thao tác nghiêm ngặt.
Trong thực tế triển khai tại Việt Nam, Thái Quảng thường kết hợp quy định góc thổi cụ thể và sơ đồ vùng phủ ngay tại bàn làm việc để tránh tình trạng công nhân tự điều chỉnh sai, làm giảm hiệu quả khử tĩnh điện theo thời gian.
Vùng ion gió đối xứng, kích thước gọn nhẹ
Thiết kế vùng gió ion đối xứng diện tích lớn giúp phân bố ion đều hơn trên toàn bộ bề mặt sản phẩm và khu vực làm việc, tránh tình trạng một phía được khử tốt còn phía kia vẫn còn điện tích dư.
Với kích thước L366 × W158,5 × H183,5 mm và trọng lượng khoảng 2,7 kg, ESD IOT XC2 dễ dàng lắp treo, gắn giá hoặc đặt bàn mà không chiếm nhiều diện tích. Vùng phủ hiệu quả đạt khoảng 100 × 150 cm², đáp ứng tốt cho một bàn thao tác hoặc một đoạn dây chuyền. Kiểu dáng gọn cũng phù hợp với phòng sạch có không gian hạn chế hoặc tủ thao tác có khung giá treo sẵn.
Tự vệ sinh kim phun và bảo trì thuận tiện
ESD IOT XC2 tích hợp chổi vệ sinh kim ion (electrostatic needle cleaning brush) bên trong thân máy, giúp vệ sinh đơn giản mà không cần tháo rời phức tạp. Đây là chi tiết thiết kế thực dụng, bởi kim phun ion bị bám bụi là nguyên nhân phổ biến nhất khiến thời gian khử tĩnh điện và độ cân bằng ion bị suy giảm theo thời gian.
Thân vỏ được thiết kế thuận tiện cho thao tác bảo trì tại chỗ, giảm thời gian dừng line so với việc phải gửi thiết bị đi hiệu chuẩn bên ngoài. Trong các dự án Thái Quảng triển khai, lịch vệ sinh kim thường được đưa vào PM checklist (bảo trì định kỳ) hàng tuần hoặc hai tuần một lần, tùy theo mức độ bụi của môi trường sản xuất.
Cảnh báo LED và chức năng giám sát ion balance
Đèn LED cảnh báo hiển thị trạng thái bất thường ngay trên thân máy. Ngoài ra, bạn có thể gắn thêm đèn cảnh báo ngoại vi để nhìn dễ từ xa trên dây chuyền, rất hữu ích với các line dài hoặc khu vực nhiều thiết bị.
Điểm quan trọng hơn là ESD IOT XC2 tích hợp mạch tự cân bằng ion (self-balance calibration circuit), duy trì ion balance ở mức 0 ±15 V và tự động cảnh báo khi mất cân bằng. Với các linh kiện nhạy cảm như MOSFET, ASIC hay RF IC, ion balance kém có thể tạo ra “offset charge” trên bề mặt sản phẩm, gây hư hỏng tiềm ẩn dù không có phóng điện rõ ràng. Đây là lý do tính năng tự cân bằng và cảnh báo lỗi ion balance trở thành yêu cầu quan trọng với các nhà máy điện tử và bán dẫn.
Dữ liệu cảnh báo cũng có thể đưa về hệ thống IoT để kỹ sư ESD giám sát trạng thái thiết bị theo ca hoặc theo ngày, thay vì phải đi kiểm tra từng máy thủ công.
Kết nối IoT, RS485 và quản lý dữ liệu tập trung
ESD IOT XC2 tương thích cả kết nối không dây (wireless) và RS485, cho phép tích hợp vào hệ thống IoT data management để giám sát, lưu trữ và phân tích dữ liệu vận hành từ xa. Khi kết nối với hệ thống IoT khử tĩnh điện UNESD/Bakon, nhà máy có thể theo dõi trạng thái ON/OFF, cảnh báo, thống kê thời gian hoạt động và lỗi của tất cả ionizer tập trung trên một dashboard.
Thái Quảng đã triển khai các ionizer UNESD có kết nối 2.4G/IoT cho nhiều khách hàng điện tử tại Việt Nam, giúp bộ phận QA/ESD dễ dàng truy vết dữ liệu khi có audit từ khách hàng quốc tế. Với nhà máy quy mô lớn, đa line, nhiều tầng, khả năng quản lý tập trung này tiết kiệm đáng kể thời gian của đội ngũ ESD coordinator so với phương pháp kiểm tra thủ công truyền thống.
Thông số kỹ thuật chi tiết ESD IOT XC2 / BK XC2
Thông số kỹ thuật tổng hợp
| Thông số | Giá trị |
|---|---|
| Model | ESD IOT XC2 / BK XC2 |
| Điện áp đầu vào | AC 100-240 V, 50/60 Hz |
| Công suất | 25 W |
| Lưu lượng gió tối đa | 105 CFM (có thể điều chỉnh) |
| Ion balance | 0 ±15 V |
| Thời gian khử tĩnh điện | ≤1 giây (1.000 V → 100 V, khoảng cách 30 cm, tốc độ gió tối đa) |
| Vùng phủ hiệu quả | 100 × 150 cm² |
| Độ ẩm làm việc | < 75% RH |
| Nhiệt độ vận hành | -5°C đến 45°C |
| Kích thước | L366 × W158,5 × H183,5 mm |
| Trọng lượng (net/gross) | ≈2,7 kg / 3,2 kg |
Điện áp, công suất và điều kiện làm việc
Điện áp đầu vào AC 100-240 V, 50/60 Hz giúp ESD IOT XC2 tương thích với hầu hết chuẩn điện nhà máy trên toàn thế giới, rất tiện lợi cho các line đa quốc gia hoặc nhà máy có nhiều nguồn điện khác nhau. Công suất chỉ 25 W nghĩa là thiết bị có thể vận hành liên tục 24/7 trên nhiều line mà chi phí điện năng không đáng kể.
Dải nhiệt độ vận hành từ -5°C đến 45°C và độ ẩm dưới 75% RH đáp ứng tốt đa số môi trường xưởng điện tử và thiết bị y tế tại Việt Nam, kể cả các khu vực tiền xử lý, kitting chưa có kiểm soát nhiệt độ chặt chẽ như phòng sạch.
Hiệu suất khử tĩnh điện và cân bằng ion
Thời gian khử tĩnh điện ≤1 giây để giảm từ 1.000 V xuống 100 V ở khoảng cách 30 cm là con số đáp ứng yêu cầu khắt khe của ngành bán dẫn và lắp ráp PCB mật độ cao. Ion balance đạt 0 ±15 V theo thông số kỹ thuật, nhưng trong kết quả test thực tế, con số này còn tốt hơn, đo được 0 ±10 V ở nhiều khoảng cách khác nhau.
Sau khi lắp đặt, Thái Quảng khuyến nghị sử dụng charge plate monitor để đo thực tế thời gian xả và ion balance tại vị trí sản phẩm, từ đó tinh chỉnh vị trí và góc quạt cho phù hợp với từng layout cụ thể.
Kết quả test ESD thực tế theo khoảng cách
Bảng dưới đây là kết quả đo thực tế của ESD IOT XC2 ở điều kiện vận hành AC 230 V, nhiệt độ 25°C, test từ 1 kV xuống 100 V:
| Khoảng cách (cm) | Thời gian xả (giây) | Ion balance (V) | Nhận xét ứng dụng |
|---|---|---|---|
| 30 | 1 | 0 ±10 | Lý tưởng cho bàn thao tác, linh kiện siêu nhạy cảm |
| 60 | 2 | 0 ±10 | Phù hợp hầu hết ứng dụng lắp ráp điện tử |
| 90 | 3 | 0 ±8 | Tốt cho dây chuyền, khu vực rộng hơn |
| 120 | 5 | 0 ±8 | Phù hợp khu vực ít nhạy cảm hơn hoặc treo overhead |
| 150 | 6 | 0 ±6 | Vùng phủ xa nhất, cân nhắc với linh kiện cực nhạy |
Tốc độ gió trong tất cả các khoảng cách test đều ở cấp 3 (Class 1 và Class 5), cho thấy hiệu suất ổn định trên toàn dải khoảng cách. Bảng này rất hữu ích khi bạn cần tính số lượng quạt cần thiết cho một layout line cụ thể.
Kích thước, khối lượng và các kiểu lắp đặt
| Kiểu lắp | Ưu điểm | Khoảng cách tối ưu tới sản phẩm |
|---|---|---|
| Đặt bàn (benchtop) | Dễ điều chỉnh, linh hoạt | 30-45 cm |
| Treo dưới kệ trên (under-shelf) | Giải phóng mặt bàn, gọn gàng | 30-50 cm |
| Treo overhead trên line | Phủ diện tích rộng, không chiếm không gian | 50-90 cm |
| Gắn khung máy tự động | Hướng thẳng vào vùng sản phẩm | 30-60 cm |
Trọng lượng khoảng 2,7 kg giúp một người có thể lắp đặt dễ dàng mà không cần hỗ trợ. Thái Quảng thường chuẩn hóa bộ kit giá treo theo từng nhóm line (SMT, lắp ráp, kiểm tra) để rút ngắn thời gian triển khai tại hiện trường.
Ứng dụng quạt ion ESD IOT XC2 trong sản xuất công nghiệp
Lắp ráp điện tử, PCB, SMT và hậu SMT
ESD IOT XC2 phù hợp để trung hòa điện tích trên PCB, IC, module và đầu nối trong các công đoạn lắp ráp thủ công lẫn tự động. Nguy cơ phóng tĩnh điện (ESD) gây hư hỏng linh kiện nhạy cảm như MOSFET, ASIC, RF IC hay MCU là mối lo thường trực trong các nhà máy EMS, và quạt ion là lớp bảo vệ chủ động không thể thiếu.
Thực tế thì quạt ion chỉ phát huy tốt nhất khi được kết hợp đồng bộ với thảm ESD, dây đeo cổ tay, giày ESD, bàn ESD và xe đẩy ESD để tạo thành hệ thống bảo vệ tổng thể. Thái Quảng đã cung cấp combo quạt ion kết hợp hệ thống IoT và phụ kiện ESD trọn gói cho nhiều nhà máy EMS tại Việt Nam, giúp đơn giản hóa việc triển khai và chuẩn hóa tài liệu ESD Control Program.
Đóng gói và kiểm tra bán dẫn, IC, linh kiện siêu nhạy cảm
Trong khu vực kiểm tra, test final và đóng gói IC hay linh kiện bán dẫn, yêu cầu về ion balance và thời gian xả thường khắt khe hơn nhiều so với lắp ráp thông thường. ESD IOT XC2 với ion balance 0 ±15 V (thực tế đo được 0 ±10 V ở 30-60 cm) đáp ứng tốt các môi trường có class ESD rất chặt.
Bên cạnh đó, kết nối IoT cho phép ghi nhận trạng thái ionizer trong từng ca sản xuất của từng lot, hỗ trợ truy nguyên khi có lỗi ESD về sau. Đây là yêu cầu ngày càng phổ biến từ các khách hàng quốc tế trong ngành bán dẫn.
Sản xuất và lắp ráp LCD, panel, quang học
Quạt ion dạng vùng phủ rộng như ESD IOT XC2 đặc biệt phù hợp cho sản xuất flat-panel display, nơi tĩnh điện gây ra hai vấn đề song song: hút bụi lên bề mặt màn hình và nguy cơ ESD với các driver IC. Các công đoạn dán film, lắp kính, lắp module LCD, module camera hay lens quang học đều hưởng lợi từ luồng ion phủ đều trên diện tích rộng.
Giảm tình trạng hút bụi và đốm bụi trên màn hình và bề mặt quang học trực tiếp cải thiện tỷ lệ yield, giảm chi phí rework. Với các trạm đặc thù như trước/sau công đoạn dán, bạn có thể kết hợp thêm ionizing bar hoặc ionizing nozzle để xử lý điểm cục bộ.
Thiết bị y tế, phòng sạch và ngành có yêu cầu kiểm soát ESD nghiêm ngặt
Trong sản xuất thiết bị y tế điện tử, cảm biến và module đo, ESD có thể làm sai lệch hiệu chuẩn hoặc hư board mà không để lại dấu hiệu rõ ràng ngay lập tức. ESD IOT XC2 phù hợp cho các khu vực này nhờ ion balance tốt và khả năng giám sát liên tục qua IoT.
Trong phòng sạch, quạt ion còn có vai trò giảm bám bụi trên bề mặt nhựa, polymer và sensor, chống nhiễm bẩn chéo trong quá trình lắp ráp. Thái Quảng thường tư vấn layout thiết bị ESD kết hợp với luồng khí sạch và vị trí quạt ion đồng bộ, tránh gây nhiễu luồng gió laminar trong phòng sạch, đây là điểm cần lưu ý kỹ khi thiết kế hệ thống.
| Nhóm ngành | Vị trí lắp phổ biến | Mục tiêu kiểm soát chính |
|---|---|---|
| Lắp ráp điện tử / EMS | Bàn thao tác, dây chuyền SMT | Phòng ESD cho linh kiện nhạy cảm |
| Bán dẫn / IC | Bàn test, khu vực packing | Ion balance chặt, traceability |
| LCD / quang học | Treo overhead, trước/sau dán film | Giảm bụi, phòng ESD cho driver IC |
| Thiết bị y tế | Bàn lắp ráp, phòng sạch | ESD + giảm bám bụi, audit traceability |
Lợi ích của phiên bản IoT (ESD IOT XC2) so với quạt ion thông thường
Giám sát trạng thái thiết bị theo thời gian thực
Kết nối wireless/RS485 kết hợp IoT cho phép giám sát xem quạt ion đang chạy hay dừng, có lỗi hay không từ trung tâm điều hành. Rủi ro lớn nhất với quạt ion thông thường là thiết bị bị tắt hoặc treo mà công nhân không phát hiện, gây ra rủi ro ESD âm thầm trong suốt ca sản xuất. Với ESD IOT XC2, ESD coordinator có thể nắm trạng thái toàn bộ ionizer trong nhà máy trên một dashboard duy nhất, thay vì phải đi kiểm tra từng máy.
| Chỉ số giám sát qua IoT | Ý nghĩa | Lợi ích thực tế |
|---|---|---|
| Trạng thái ON/OFF | Thiết bị có đang hoạt động không | Phát hiện ngay khi quạt tắt bất thường |
| Cảnh báo ion balance | Ion balance có nằm trong ngưỡng không | Ngăn rủi ro ESD âm thầm |
| Thời gian hoạt động tích lũy | Tổng giờ vận hành | Lên lịch bảo trì chủ động |
| Lịch sử lỗi | Các sự kiện bất thường đã xảy ra | Phân tích nguyên nhân gốc rễ |
Ghi log, truy vết và hỗ trợ audit khách hàng
Hệ thống IoT lưu log thời gian hoạt động, lỗi và cảnh báo của ESD IOT XC2 theo thời gian thực. Khi có sự cố ESD trên sản phẩm, dữ liệu này giúp xác định chính xác line nào và thời điểm nào quạt ion không hoạt động hoặc mất cân bằng, hỗ trợ truy nguyên hiệu quả.
Với các nhà máy thường xuyên audit từ khách hàng quốc tế, đây là bằng chứng cụ thể về việc kiểm soát ESD được duy trì liên tục. Thái Quảng có thể hỗ trợ tích hợp dữ liệu IoT của quạt ion vào hệ thống MES/SCADA hiện hữu tùy theo yêu cầu của từng khách hàng.
Bảo trì dự đoán (predictive maintenance) cho ionizer
Khi kết hợp IoT, nhà máy có thể xây dựng logic bảo trì dựa trên tổng giờ vận hành, số lần cảnh báo và xu hướng lệch ion balance theo thời gian. Thay vì vệ sinh và hiệu chuẩn theo lịch cứng, bạn có thể chuyển sang bảo trì dựa trên tình trạng thực tế (condition-based maintenance), giảm thời gian dừng line không cần thiết và tránh để thiết bị xuống cấp vượt ngưỡng mới phát hiện.
Với nhà máy có mật độ ionizer cao, chi phí hiệu chuẩn và downtime tích lũy là đáng kể. Predictive maintenance từ dữ liệu IoT là bước tiến thực sự so với cách quản lý ionizer truyền thống.
Cách chọn số lượng và bố trí quạt ion ESD IOT XC2 trên line
Xác định vùng phủ và khoảng cách tối ưu
Căn cứ vào vùng phủ hiệu quả 100 × 150 cm², khoảng cách tiêu chuẩn từ 30 đến 60 cm giúp đảm bảo thời gian xả ≤2 giây, phù hợp với hầu hết ứng dụng lắp ráp điện tử. Với khoảng cách trên 60 cm, thời gian xả tăng lên 3-6 giây, vẫn chấp nhận được cho nhiều công đoạn nhưng cần cân nhắc kỹ với linh kiện siêu nhạy cảm.
Kỹ sư nên vẽ bản đồ vùng phủ quạt ion trên layout line để tránh vùng “chết” không được trung hòa. Sau khi lắp đặt, dùng charge plate monitor để đo thực tế tại vị trí sản phẩm, từ đó tinh chỉnh vị trí và góc quạt cho chính xác.
Bố trí theo loại line: bàn thao tác, băng tải, máy tự động
| Loại line | Số quạt khuyến nghị | Vị trí lắp gợi ý | Lưu ý |
|---|---|---|---|
| Bàn thao tác đơn | 1 quạt | Giữa bàn, cao 30-45 cm | Góc thổi hướng vào tay và sản phẩm |
| Băng tải / line dài | Nhiều quạt nối tiếp | Treo overhead, cách nhau ~100-120 cm | Đảm bảo sản phẩm luôn trong vùng phủ |
| Máy tự động / fixture | 1-2 quạt/máy | Gắn khung máy, hướng vào vùng sản phẩm | Cố định góc thổi, tránh rung |
Thái Quảng thường khảo sát thực địa và đo ESD tại các điểm critical trước khi gợi ý số lượng và vị trí quạt tối ưu, giúp khách hàng giảm đầu tư không cần thiết mà vẫn đạt chuẩn ESD.
Kết hợp với các giải pháp ESD khác trong hệ thống tổng thể
Quạt ion là một phần quan trọng nhưng không phải toàn bộ hệ thống ESD. Để kiểm soát ESD hiệu quả, bạn cần kết hợp đồng bộ với sàn ESD, thảm bàn, dây đeo cổ tay, áo quần ESD, hộp khay dẫn điện và hệ thống tiếp đất. IoT của quạt ion còn có thể kết nối với các sensor khác như độ ẩm và nhiệt độ để tạo thành một ESD ecosystem toàn diện.
| Hạng mục ESD | Vai trò trong hệ thống | Mức độ ưu tiên |
|---|---|---|
| Quạt ion ESD IOT XC2 | Trung hòa điện tích chủ động trên sản phẩm và khu vực | Cao |
| Thảm ESD + dây đeo cổ tay | Tiếp đất người thao tác | Cao |
| Sàn ESD + giày ESD | Tiếp đất di chuyển | Trung bình đến cao |
| Hộp khay, xe đẩy ESD | Bảo vệ khi vận chuyển linh kiện | Trung bình |
| Hệ thống tiếp đất tổng thể | Nền tảng cho toàn bộ hệ thống ESD | Cao |
Thái Quảng cung cấp đồng bộ thiết bị ESD, phòng sạch và phụ trợ tự động hóa, thuận tiện cho cả dự án mới lẫn dự án retrofit nâng cấp ESD. Việc chuẩn hóa từ một nhà cung cấp cũng giúp đơn giản hóa tài liệu ESD Control Program và quy trình bảo trì.
Hướng dẫn vận hành, bảo dưỡng và kiểm định ESD IOT XC2
Quy trình khởi động và vận hành hàng ngày
Trước khi bắt đầu ca sản xuất, hãy kiểm tra nguồn điện, dây cáp và kết nối IoT/RS485. Sau khi bật quạt, chọn mức gió phù hợp và điều chỉnh góc thổi để luồng gió đi qua vùng sản phẩm và tay thao tác của công nhân. Quan sát màn hình LCD và đèn LED để đảm bảo không có cảnh báo lỗi trước khi bắt đầu sản xuất.
Trong ca, bạn có thể giám sát trạng thái thiết bị qua hệ thống IoT để phát hiện nhanh các bất thường như tự tắt hoặc lỗi ion balance. Bảng checklist vận hành theo ca dưới đây giúp chuẩn hóa quy trình cho operator:
| Thời điểm | Hạng mục kiểm tra | Cách thực hiện |
|---|---|---|
| Trước ca | Nguồn điện, cáp kết nối | Kiểm tra trực quan |
| Trước ca | Màn hình LCD, đèn LED | Không có cảnh báo lỗi |
| Trước ca | Góc thổi, mức gió | Điều chỉnh theo quy định |
| Trong ca | Trạng thái IoT dashboard | Giám sát từ xa |
| Sau ca | Ghi nhận bất thường | Báo cáo nếu có |
Vệ sinh kim phun ion và thân máy
Sử dụng chổi vệ sinh kim phun tích hợp theo hướng dẫn của nhà sản xuất, tần suất tùy theo mức độ bụi của môi trường. Tuyệt đối không dùng dung môi mạnh hoặc vật sắc nhọn chọc vào kim ion để tránh cong hoặc gãy kim, vì kim phun bị hỏng sẽ ảnh hưởng trực tiếp đến hiệu suất khử tĩnh điện.
Vệ sinh lưới chắn và bề mặt quạt bằng khăn không bụi và dung dịch phù hợp với môi trường phòng sạch/ESD.
| Hạng mục vệ sinh | Dụng cụ | Tần suất khuyến nghị |
|---|---|---|
| Kim phun ion | Chổi vệ sinh tích hợp | 1-2 tuần/lần (môi trường ít bụi), hàng tuần (môi trường nhiều bụi) |
| Lưới chắn gió | Khăn không bụi | 2 tuần/lần |
| Thân máy bên ngoài | Khăn không bụi, dung dịch ESD-safe | Hàng tháng hoặc khi cần |
Kiểm định hiệu suất khử tĩnh điện định kỳ
Dùng charge plate monitor để đo thời gian xả từ 1 kV xuống 100 V và ion balance tại các điểm đại diện trong vùng phủ. So sánh kết quả với thông số nhà sản xuất và tiêu chuẩn nội bộ nhà máy; nếu lệch lớn, cần xem xét vệ sinh, hiệu chuẩn hoặc liên hệ bảo hành.
Lập biên bản đo ESD để lưu trữ phục vụ audit. Với bản IoT, bạn có thể lưu kèm dữ liệu trạng thái quạt trong thời gian đo để có hồ sơ đầy đủ hơn. Thái Quảng có thể hỗ trợ khách hàng hiệu chuẩn và kiểm định thiết bị ionizer theo chu kỳ.
| Thông số đo | Giá trị yêu cầu (spec) | Hành động nếu không đạt |
|---|---|---|
| Thời gian xả (30 cm) | ≤1 giây | Vệ sinh kim, kiểm tra nguồn |
| Ion balance | 0 ±15 V | Kiểm tra mạch tự cân bằng, hiệu chuẩn |
| Lưu lượng gió | Đạt mức cài đặt | Kiểm tra quạt, lưới chắn |
So sánh ESD IOT XC2 với các dòng quạt ion khác
So với quạt ion U201, U202, U203 (UNESD)
Các model U201/U202/U203 cũng thuộc dòng UNESD, có kết nối 2.4G và IoT tương tự, phù hợp cho bàn thao tác và dây chuyền. Điểm khác biệt chính là ESD IOT XC2 tập trung vào vùng phủ rộng với thiết kế đối xứng, phù hợp hơn cho các khu vực cần bao trùm diện tích lớn trên bàn hoặc dây chuyền. Việc lựa chọn model nào phụ thuộc vào layout cụ thể: độ rộng bàn, vị trí lắp và yêu cầu vùng phủ.
| Tiêu chí so sánh | ESD IOT XC2 | U201/U202/U203 |
|---|---|---|
| Vùng phủ | 100 × 150 cm² (rộng) | Phù hợp bàn thao tác tiêu chuẩn |
| Kết nối IoT | Wireless + RS485 | 2.4G + IoT |
| Thiết kế | Đối xứng, overhead/benchtop | Benchtop |
| Ứng dụng điển hình | Line rộng, khu vực cần phủ lớn | Bàn thao tác đơn, trạm cố định |
| Hệ sinh thái | Bakon/UNESD, Thái Quảng hỗ trợ | Bakon/UNESD, Thái Quảng hỗ trợ |
So với quạt ion extended coverage truyền thống (không có IoT)
Các quạt ion extended coverage truyền thống cũng nhắm đến mục tiêu phủ diện rộng, thời gian xả nhanh và ion balance tốt. Tuy nhiên, điểm khác biệt then chốt của ESD IOT XC2 là tích hợp IoT + RS485 và hệ sinh thái Bakon/UNESD, tối ưu cho nhà máy muốn đồng bộ thiết bị với hệ thống quản lý tập trung.
| Tiêu chí | ESD IOT XC2 | Quạt ion extended coverage truyền thống |
|---|---|---|
| Thời gian xả (30 cm) | ≤1 giây | Tương đương |
| Ion balance | 0 ±15 V | Tương đương |
| Kết nối IoT/RS485 | Có | Thường không có |
| Giám sát từ xa | Có (dashboard) | Không |
| Ghi log, traceability | Có | Không |
| Bảo trì dự đoán | Có thể thực hiện | Không |
| Phù hợp Smart Factory | Cao | Thấp |
IoT là yếu tố then chốt cho nhà máy theo hướng Industry 4.0, và đây là lợi thế lớn của ESD IOT XC2 so với các model không có hoặc hạn chế khả năng kết nối.
Khi nào nên chọn ESD IOT XC2 cho nhà máy của bạn?
Trường hợp nên ưu tiên ESD IOT XC2
ESD IOT XC2 là lựa chọn phù hợp nhất khi nhà máy của bạn thuộc ngành điện tử, bán dẫn, LCD hoặc thiết bị y tế với yêu cầu kiểm soát ESD nghiêm ngặt và cần vùng phủ rộng cho bàn thao tác hoặc line. Bên cạnh đó, nếu dự án đang theo hướng Smart Factory/Industry 4.0 và cần thiết bị có thể kết nối IoT/RS485 để quản lý tập trung, ESD IOT XC2 là ứng viên rõ ràng.
Doanh nghiệp muốn chuẩn hóa thiết bị ESD theo hệ sinh thái Bakon/UNESD, có đơn vị tại Việt Nam (Thái Quảng) hỗ trợ kỹ thuật và bảo hành, cũng sẽ thấy đây là lựa chọn an toàn. Đặc biệt, các nhà máy thường xuyên audit khách hàng quốc tế và cần dữ liệu ESD/ionizer để chứng minh kiểm soát tốt sẽ hưởng lợi trực tiếp từ tính năng ghi log và traceability của IoT.
| Loại nhà máy / Yêu cầu | Phù hợp ESD IOT XC2? |
|---|---|
| Điện tử, bán dẫn, LCD, thiết bị y tế | Rất phù hợp |
| Cần vùng phủ rộng, bàn thao tác lớn | Rất phù hợp |
| Theo hướng Smart Factory / Industry 4.0 | Rất phù hợp |
| Thường xuyên audit khách hàng quốc tế | Rất phù hợp |
| Muốn chuẩn hóa hệ sinh thái Bakon/UNESD | Rất phù hợp |
| Ứng dụng đơn giản, không cần IoT, ít quạt | Có thể cân nhắc dòng cơ bản hơn |
| Không gian cực nhỏ, chỉ cần spot ionizer | Nên chọn model nhỏ hơn |
Trường hợp có thể chọn dòng quạt ion khác
Nếu ứng dụng đơn giản, không yêu cầu IoT, số lượng quạt ít và giám sát bằng mắt là đủ, bạn có thể cân nhắc các dòng quạt ion cơ bản hơn để tiết kiệm chi phí đầu tư ban đầu. Tương tự, nếu không yêu cầu vùng phủ rộng, chọn quạt ion nhỏ hoặc spot ionizer sẽ phù hợp hơn về mặt kinh tế.
Trong mọi trường hợp, Thái Quảng khuyến nghị bạn trao đổi với kỹ sư ESD của chúng tôi để được tư vấn layout tối ưu trước khi quyết định, tránh đầu tư thừa hoặc thiếu so với yêu cầu thực tế.
Câu hỏi thường gặp về quạt ion ESD IOT XC2
ESD IOT XC2 có thể lắp treo overhead không?
Có. Thiết kế gọn nhẹ (2,7 kg) và có lỗ bắt vít/giá treo cho phép lắp overhead trên line băng tải hoặc dưới kệ trên bàn thao tác. Khoảng cách tối ưu khi treo overhead thường từ 50-90 cm tùy yêu cầu thời gian xả.
Quạt ion này có tương thích với hệ thống MES/SCADA hiện có của nhà máy không?
ESD IOT XC2 hỗ trợ RS485 và kết nối wireless vào hệ thống IoT của UNESD/Bakon. Việc tích hợp với MES/SCADA hiện hữu phụ thuộc vào giao thức của hệ thống đó. Thái Quảng có thể hỗ trợ tư vấn và triển khai tích hợp tùy từng trường hợp cụ thể.
Tần suất vệ sinh kim phun ion là bao lâu một lần?
Thái Quảng khuyến nghị 1-2 tuần/lần với môi trường tương đối sạch, và tăng lên hàng tuần với khu vực nhiều bụi. Kim phun bị bám bụi là nguyên nhân phổ biến nhất khiến thời gian xả và ion balance suy giảm.
Làm thế nào để biết quạt ion đang hoạt động đúng thông số?
Cách chính xác nhất là dùng charge plate monitor để đo thời gian xả và ion balance định kỳ tại vị trí sản phẩm. Ngoài ra, hệ thống IoT cũng cảnh báo khi ion balance vượt ngưỡng, giúp phát hiện sớm trước khi ảnh hưởng đến sản phẩm.
ESD IOT XC2 có phù hợp với phòng sạch ISO Class 6-8 không?
Có thể sử dụng trong phòng sạch ISO Class 6-8 nếu kết hợp với lọc gió và layout khí sạch phù hợp. Thái Quảng thường tư vấn vị trí đặt quạt ion đồng bộ với luồng gió laminar để tránh gây nhiễu trong phòng sạch.
Thái Quảng có hỗ trợ hiệu chuẩn và bảo hành ESD IOT XC2 tại Việt Nam không?
Có. Thái Quảng là đơn vị được ủy quyền phân phối và hỗ trợ kỹ thuật toàn bộ dòng Bakon & UNESD tại Việt Nam, bao gồm hỗ trợ lắp đặt, hiệu chuẩn, bảo trì định kỳ và bảo hành thiết bị.
Một quạt ESD IOT XC2 có thể phủ bao nhiêu bàn thao tác?
Vùng phủ hiệu quả khoảng 100 × 150 cm², phù hợp cho một bàn thao tác tiêu chuẩn. Với bàn rộng hơn hoặc khu vực nhiều trạm liền kề, cần tính toán thêm số lượng quạt dựa trên layout thực tế.
Có thể kết nối nhiều ESD IOT XC2 vào cùng một hệ thống IoT không?
Có. Hệ thống IoT của UNESD/Bakon được thiết kế để quản lý nhiều ionizer tập trung, phù hợp cho nhà máy quy mô lớn với hàng chục đến hàng trăm thiết bị trên nhiều line và nhiều tầng.
Hy vọng nội dung trên đã giúp bạn có cái nhìn đầy đủ về quạt ion ESD IOT XC2 / BK XC2 UNESD, từ tính năng, thông số kỹ thuật, kết quả test thực tế, ứng dụng theo ngành cho đến cách bố trí, vận hành và bảo trì. Với thời gian khử tĩnh điện ≤1 giây, ion balance tốt, vùng phủ rộng và đặc biệt là khả năng kết nối IoT/RS485 để giám sát tập trung, ESD IOT XC2 là lựa chọn phù hợp cho các nhà máy điện tử, bán dẫn, LCD và thiết bị y tế đang hướng tới kiểm soát ESD chuyên nghiệp và minh bạch dữ liệu.
Nếu bạn đang cần tư vấn lựa chọn quạt ion phù hợp với layout nhà máy, tính toán số lượng thiết bị, hoặc muốn tìm hiểu thêm về giải pháp ESD tổng thể từ Thái Quảng, hãy liên hệ với chúng tôi qua website thaiquang.com.vn để được hỗ trợ trực tiếp từ đội ngũ kỹ thuật. Chúng tôi sẵn sàng khảo sát thực địa, đo ESD tại hiện trường và đề xuất giải pháp tối ưu cho từng nhà máy cụ thể.
Chưa có đánh giá nào.
