Hộp nhựa CA 7000A, CA 7000B, CA 7000C, CA 7000D Brain

Bộ hộp nhựa CA 7000A, CA 7000B, CA 7000C, CA 7000D của ChoongAng Brain (Hàn Quốc) có kích thước ngoài giống hệt nhau nhưng lại khác nhau hoàn toàn về số ngăn và kích thước trong. Nếu phân bổ đúng, bạn sẽ tối ưu được khả năng chứa từ bu lông, ốc vít, linh kiện điện tử, PCB cho đến vật tư ESD và phòng sạch như găng tay, khẩu trang, que dính bụi hay nhíp ESD. Bài viết này gợi ý chi tiết nên dùng từng mã cho loại vật tư nào, cách lắp ghép thành “tủ mini” ngay tại line sản xuất, cùng cách Thái Quảng đang ứng dụng thực tế trong môi trường chống tĩnh điện, phòng sạch và tự động hóa.

Tổng quan về CA 7000 series

Bốn mã CA 7000A, CA 7000B, CA 7000C và CA 7000D đều có kích thước ngoài 318×377(356)×118 mm, dùng chung một form vỏ nhựa. Điểm khác biệt nằm ở bên trong: mỗi mã có số ngăn và kích thước trong khác nhau, phù hợp với những nhóm vật tư hoàn toàn khác nhau.

Ngăn kéo của cả 4 mã đều trong suốt, giúp bạn quan sát nhanh nội dung bên trong mà không cần kéo ra. Tại tay nắm có khe cài thẻ tên tích hợp sẵn, chỉ cần rút thẻ giấy ra và ghi mã vật tư lên đó. Lòng khay cũng có rãnh chờ để lắp thêm vách ngăn (bán riêng), giúp chia nhỏ không gian lưu trữ theo nhu cầu thực tế.

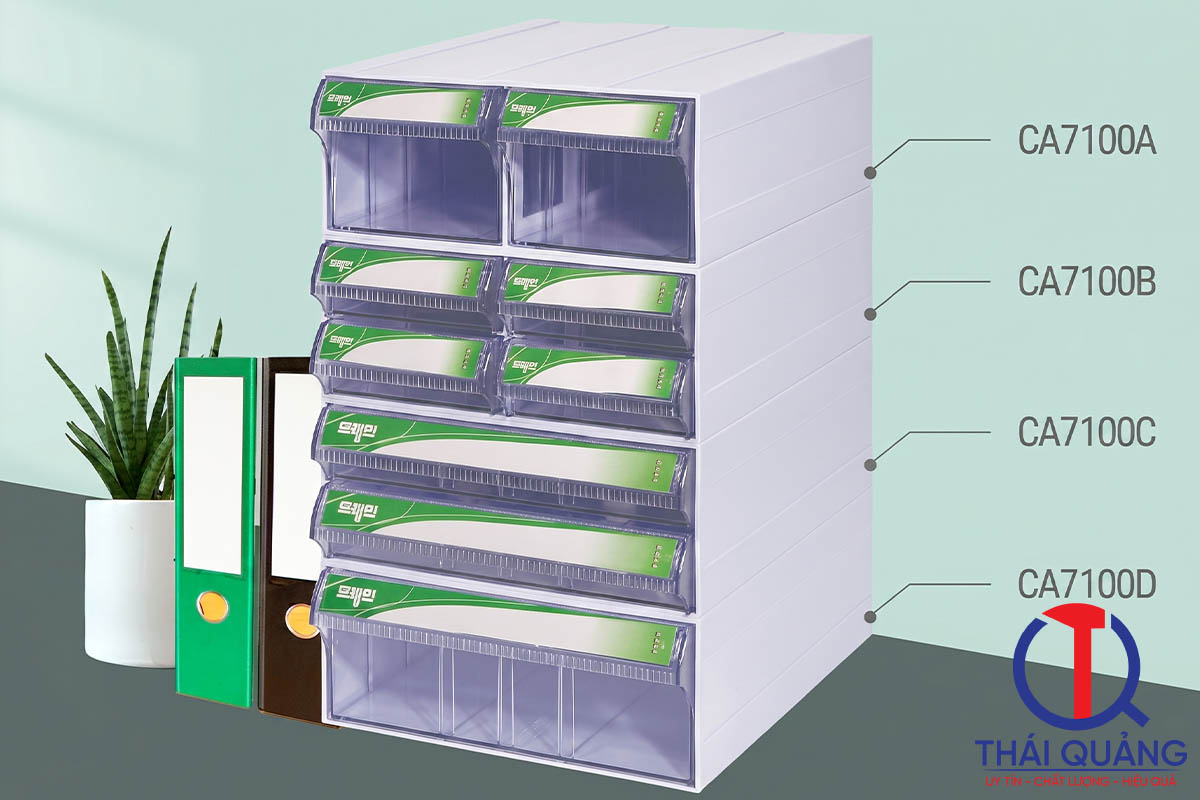

Vì dùng chung form vỏ, cả 4 mã có thể xếp chồng lên nhau một cách khít khao và đồng nhất về thẩm mỹ. Bởi vậy, cách phổ biến nhất là dùng CA 7000D làm tầng đáy (ngăn rộng, chứa vật tư cồng kềnh hơn), rồi xếp các mã chia nhiều ngăn lên trên để tạo thành một “tủ linh kiện” hoàn chỉnh ngay tại line.

Bảng so sánh nhanh 4 mã hộp CA 7000 series

Gợi ý phân bổ vật tư theo từng mã hộp CA 7000

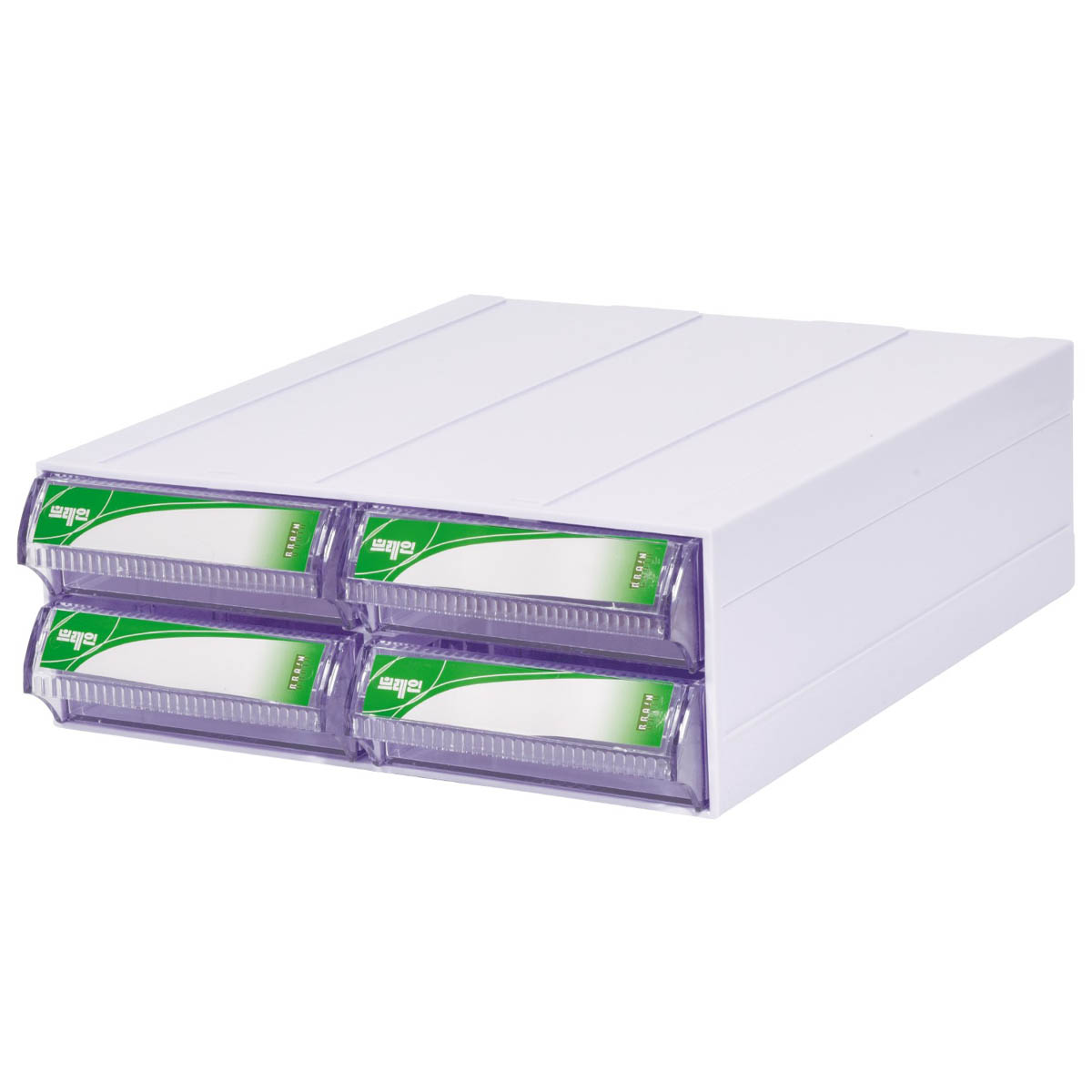

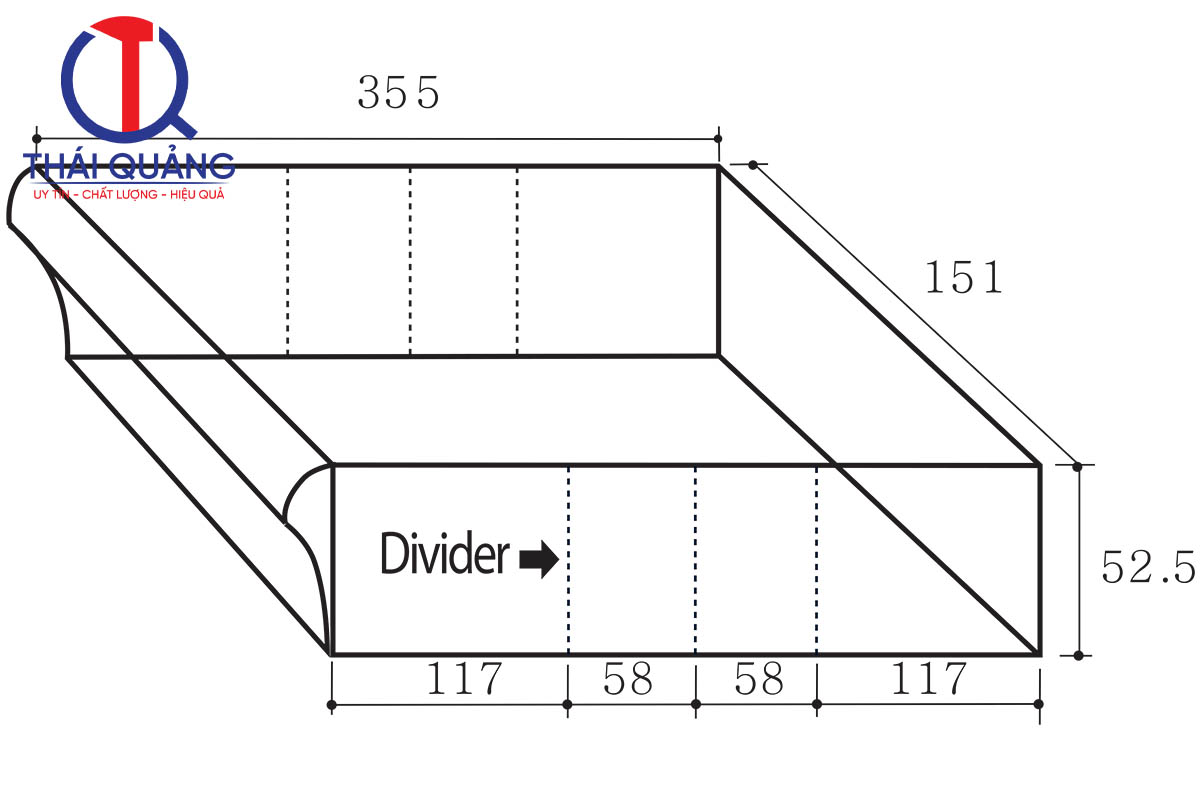

CA 7000B (4 ngăn 151×355×52,5 mm) tối ưu cho linh kiện nhỏ và vật tư tiêu hao

CA 7000B có 4 ngăn chia theo kiểu 2 cột × 2 hàng, mỗi ngăn có chiều cao 52,5 mm. Đây là mã phù hợp nhất khi bạn cần phân loại nhiều mã linh kiện nhỏ trong cùng một hộp.

Với vật tư cơ khí, mỗi ngăn có thể chứa bu lông và ốc vít theo từng cỡ: ví như ngăn 1 cho M2-M3, ngăn 2 cho M4-M5, ngăn 3 cho vòng đệm và đai ốc, ngăn 4 cho lò xo nhỏ hoặc linh kiện SMD (điện trở, tụ điện, diode, transistor, IC nhỏ đóng túi zip). Nếu cần chia nhỏ hơn nữa, bạn có thể lắp thêm vách ngăn (phụ kiện bán riêng) để tách từng giá trị điện trở hoặc từng size ốc trong cùng một ngăn kéo.

Với vật tư ESD và phòng sạch từ danh mục của Thái Quảng, CA 7000B rất hợp để chứa nhíp ESD, vòng tay ESD, vòng đeo chân ESD (phân theo mã hoặc theo line), nút bịt tai chống ồn, bao ngón tay cao su, tăm bông phòng sạch và que dính bụi phòng sạch chia theo size hoặc theo khu vực sử dụng.

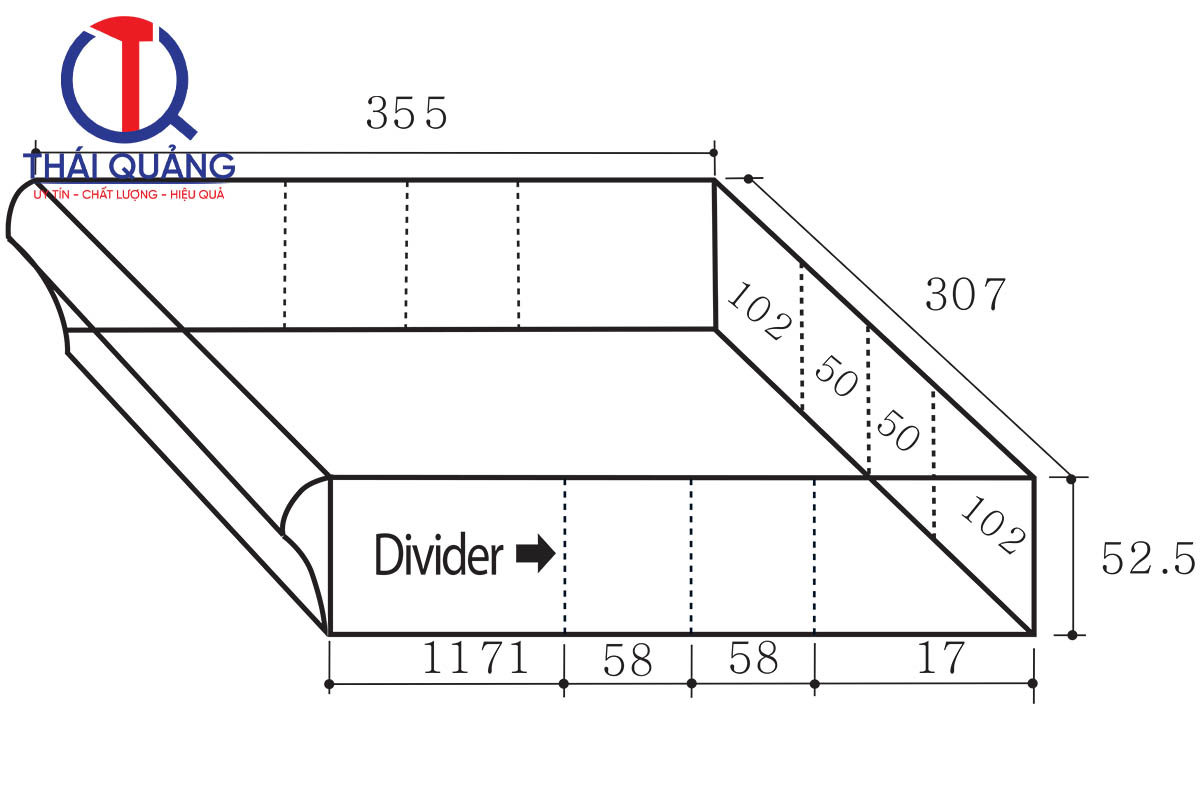

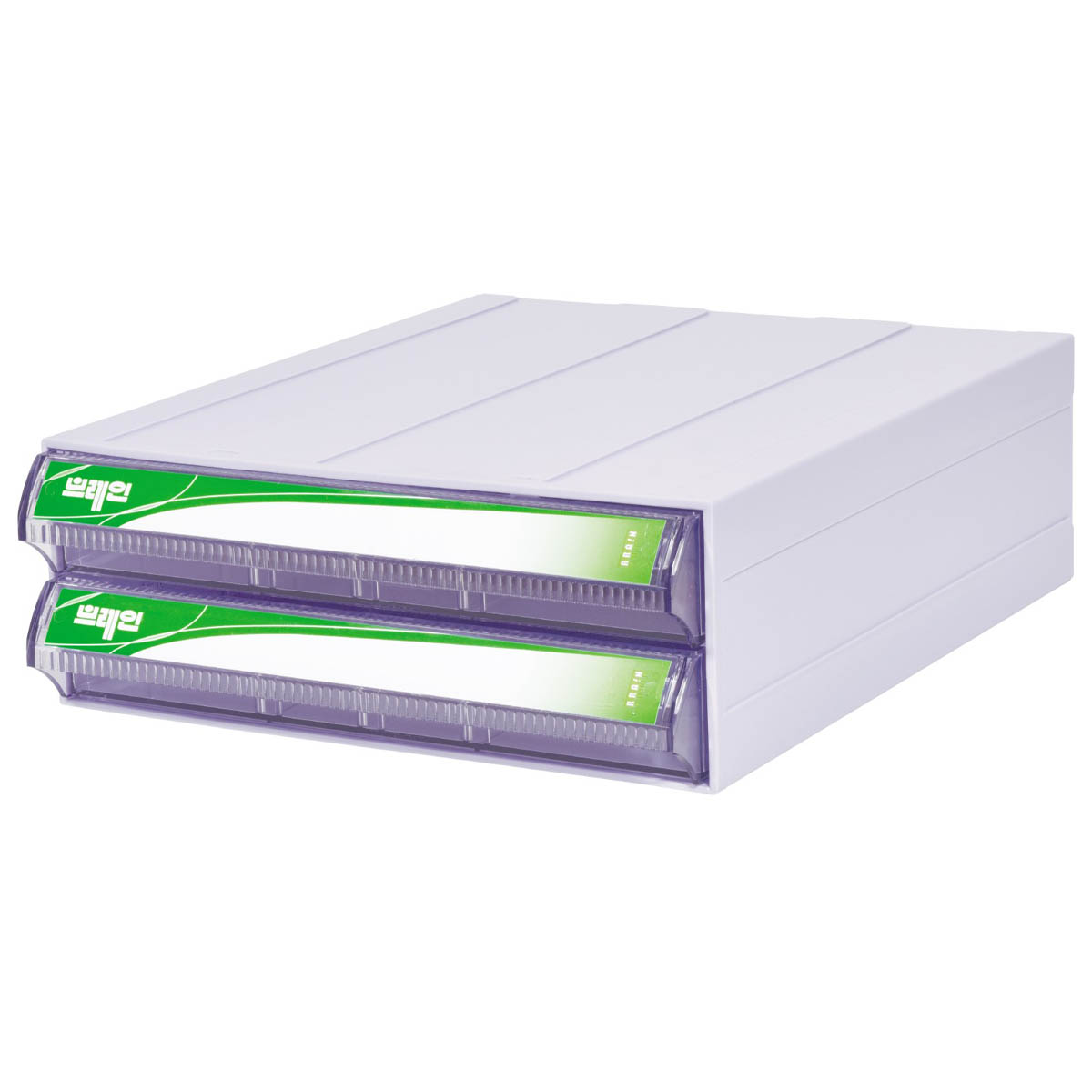

CA 7000C (2 ngăn 307×355×52,5 mm) lý tưởng cho vật tư dài, mỏng và tài liệu

CA 7000C có 2 ngăn xếp theo kiểu 1 cột × 2 hàng, chiều rộng trong lên đến 307 mm nhưng chiều cao chỉ 52,5 mm. Bởi vậy, mã này phù hợp nhất với những vật tư có diện tích lớn nhưng mỏng.

Về linh kiện điện tử, đây là lựa chọn tốt cho bo mạch PCB nhỏ dạng strip, module dài, RAM, SSD M.2, card mở rộng nhỏ hoặc jig mỏng. Chiều rộng 307 mm cho phép xếp ngang nhiều tệp linh kiện mà không cần gấp hay chồng lên nhau.

Với sản phẩm của Thái Quảng, CA 7000C phù hợp để chứa giấy in phòng sạch, vở và sổ phòng sạch A5 hoặc A6 xếp nằm, khăn lau phòng sạch gói nhỏ, khẩu trang phòng sạch dạng xếp tách theo size hoặc theo khu vực. Bạn cũng có thể dùng một ngăn để chứa phiếu kiểm tra chất lượng hoặc tài liệu hướng dẫn thao tác in A5/A6 cho từng công đoạn.

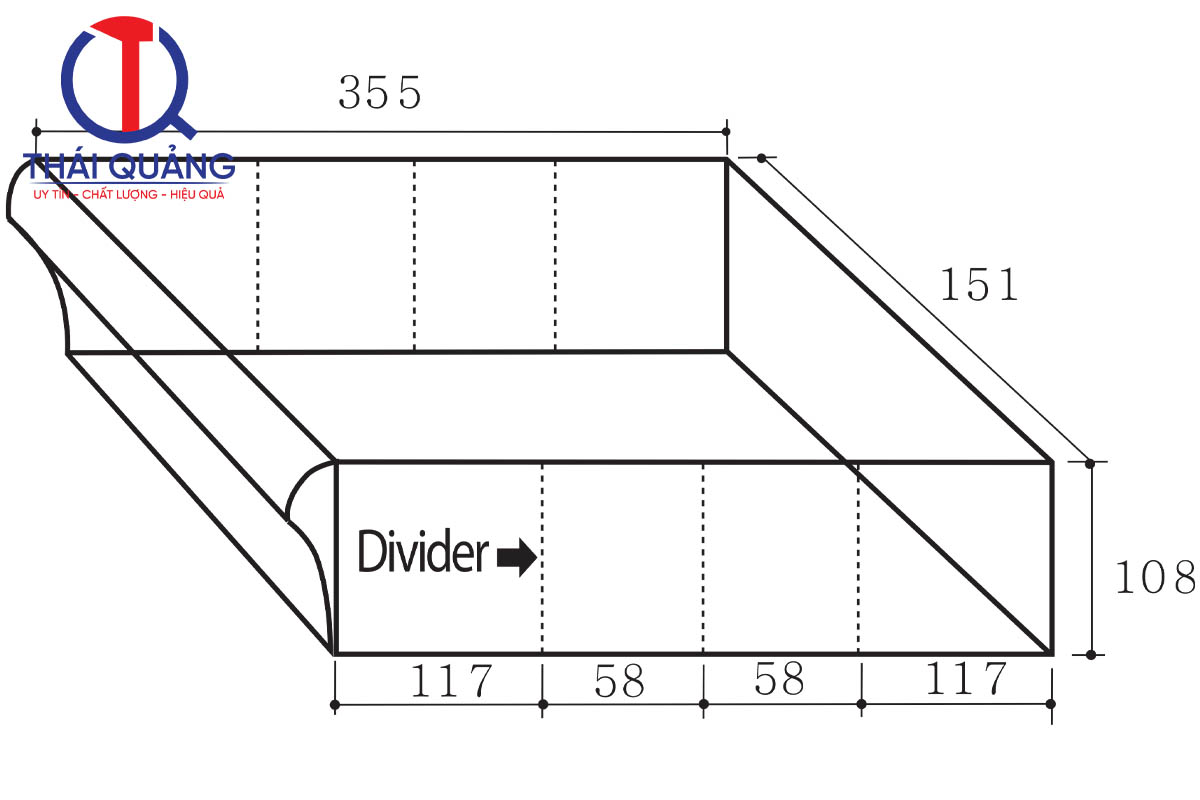

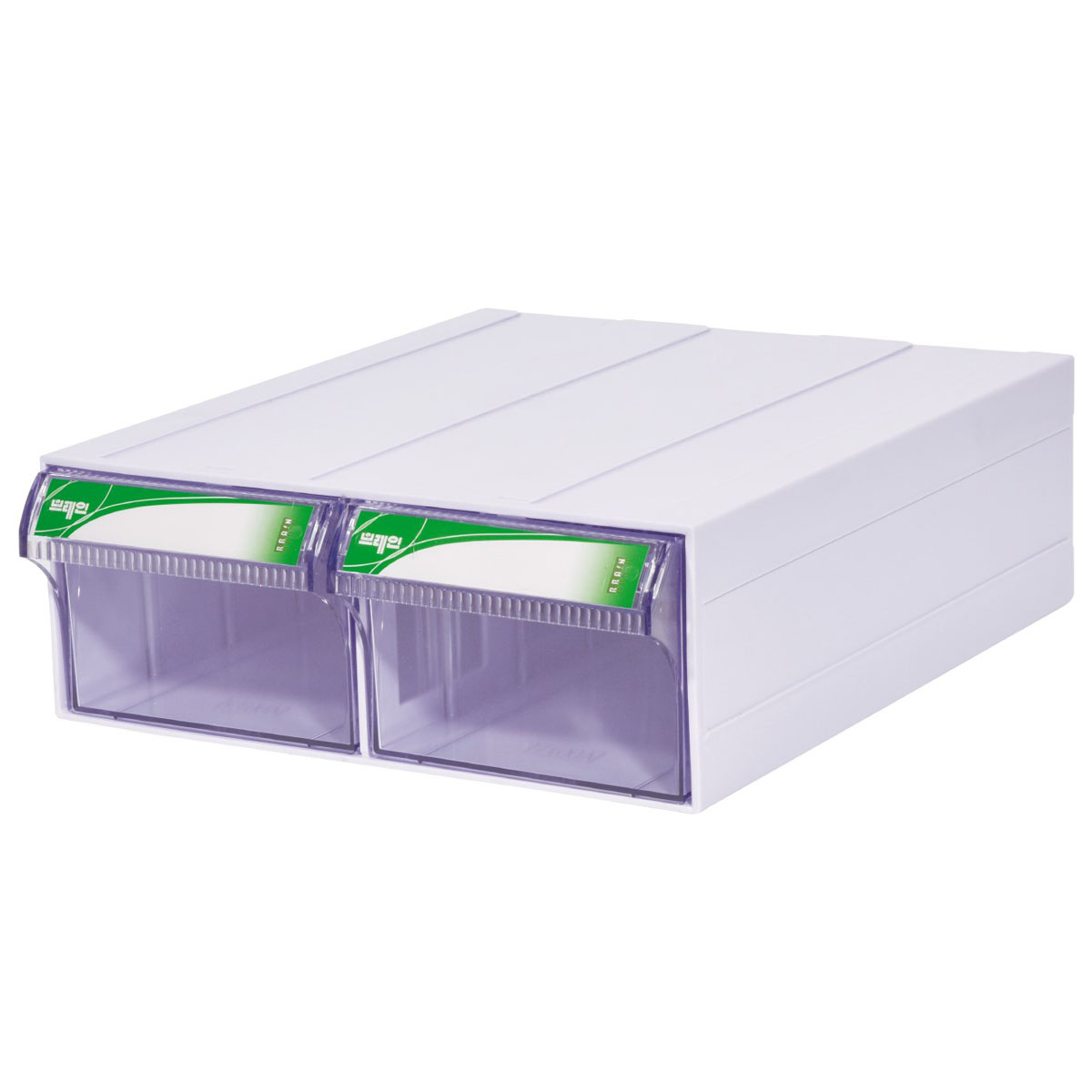

CA 7000A (2 ngăn 151×355×108 mm) phù hợp cho linh kiện và dụng cụ cỡ vừa

CA 7000A có 2 ngăn theo kiểu 2 cột × 1 hàng, chiều cao trong 108 mm. Đây là mã có chiều cao ngăn lớn nhất trong nhóm chia nhiều ngăn, nên phù hợp với những vật tư có kích thước đứng đáng kể.

Về cơ khí, CA 7000A chứa tốt bu lông và đai ốc cỡ lớn, chi tiết cơ khí có chiều cao đáng kể, cùng các dụng cụ cầm tay như mỏ lết nhỏ, búa, tua vít thường, kìm, kìm cắt và thước kẹp nhỏ.

Với sản phẩm Thái Quảng, CA 7000A là lựa chọn hợp lý để chứa găng tay phòng sạch/ESD xếp theo size (S/M/L mỗi ngăn một size), mũ ESD hoặc phòng sạch gấp gọn, hay khẩu trang phòng sạch loại đóng gói theo bó lớn. Chiều cao 108 mm cho phép xếp 2-3 lớp túi găng tay, tuy nhiên nên tránh nhồi quá đầy vì sẽ làm khó thao tác kéo đẩy và khó kiểm soát tồn kho trực quan.

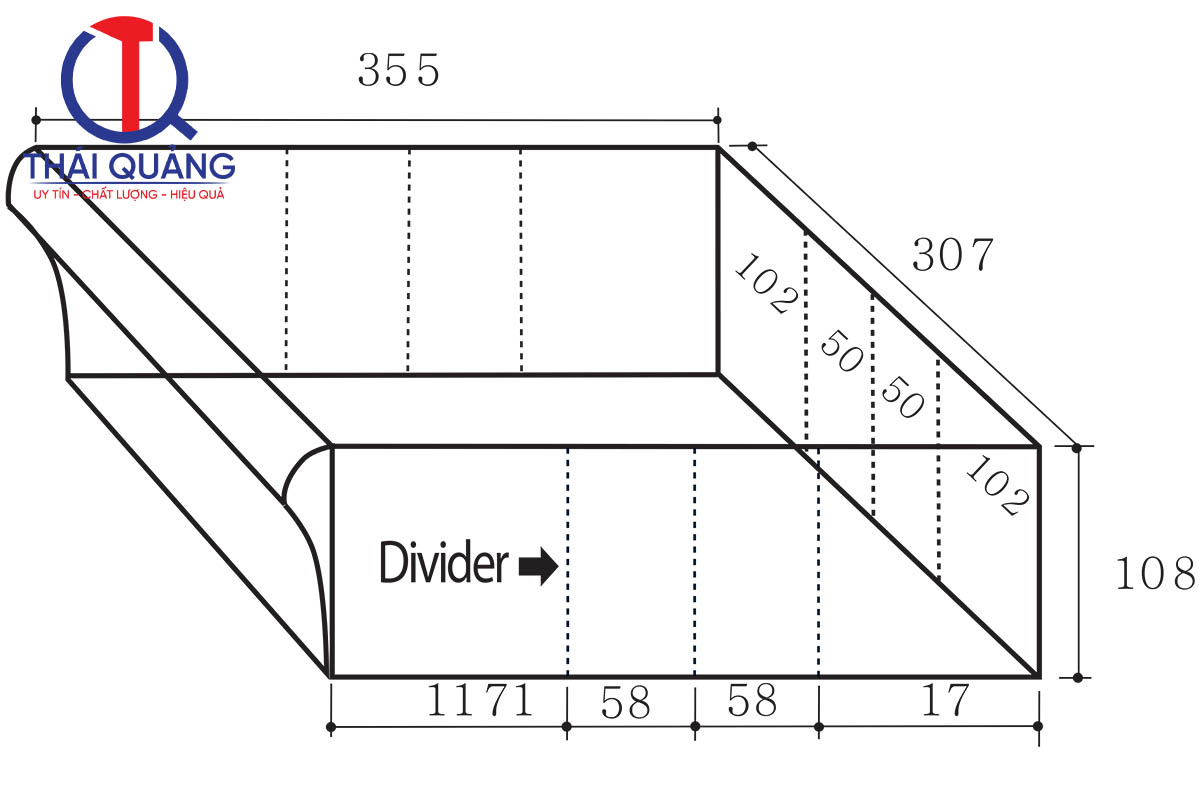

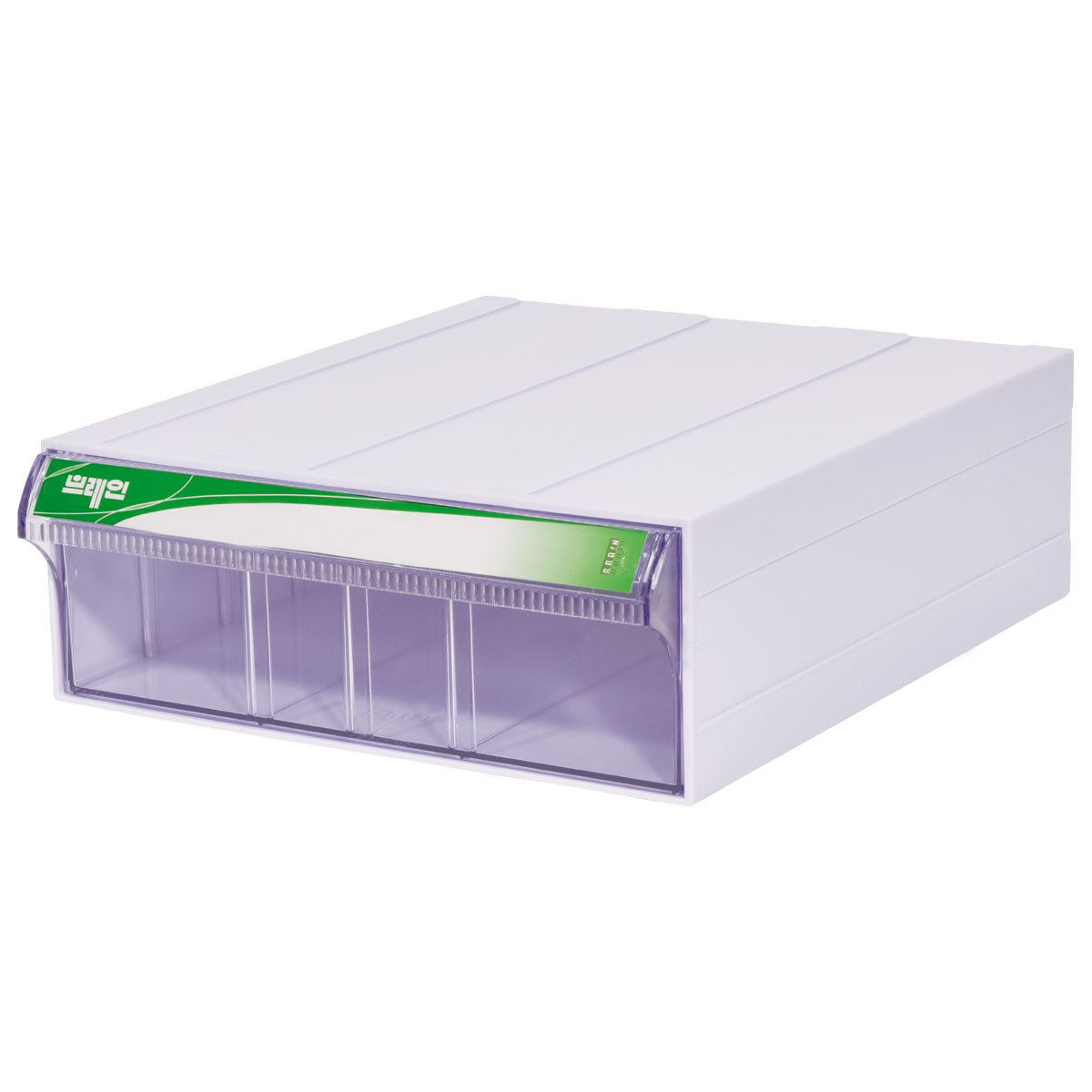

CA 7000D (1 ngăn 307×355×108 mm) dành cho thiết bị nhỏ, bộ kit và vật tư cồng kềnh

CA 7000D chỉ có 1 ngăn duy nhất nhưng đây là ngăn lớn nhất trong series, với chiều rộng 307 mm và chiều cao 108 mm. Thực tế thì đây là mã linh hoạt nhất khi bạn cần chứa những thứ không vừa vào các ngăn nhỏ hơn.

Về linh kiện điện tử, CA 7000D phù hợp với bo mạch PCB lớn, mainboard, kit điều khiển, ổ cứng 3,5″ hoặc 2,5″, CPU và RAM trong hộp chống tĩnh điện. Lưu ý nên dùng túi ESD hoặc hộp ESD bọc ngoài trước khi đặt vào ngăn để đảm bảo an toàn tĩnh điện.

Với sản phẩm của Thái Quảng, CA 7000D rất hợp để chứa các thiết bị nhỏ kèm dây cáp và phụ kiện như máy hàn thiếc cỡ nhỏ, bút hàn thiếc, mũi hàn thiếc (có thể thêm vách ngăn để tách phần thân máy và đầu tip), trạm hàn thiếc nhỏ, máy đo tĩnh điện (SL-030, SRM-200, FMX-004), máy kiểm tra vòng tay (Hakko 498, FG-470, BK498) kèm dây và adaptor, tua vít điện, máy cấp vít cỡ nhỏ, máy bóc tách tem nhãn cỡ nhỏ, máy cắt băng dính cỡ nhỏ, hay quạt thổi ion cỡ nhỏ (SL-001, BK001, BK5600, BK401, SL-801D, DC-001B, U201) mỗi loại 1-2 chiếc.

Bảng gợi ý phân bổ vật tư theo nhóm

Bảng matching sản phẩm Thái Quảng với mã hộp CA 7000 (khuyến nghị)

Cách kết hợp CA 7000A/B/C/D thành “tủ linh kiện – ESD – phòng sạch” theo khu vực sản xuất

Vì cả 4 mã dùng chung form vỏ ngoài, bạn có thể xếp chồng tự do để tạo thành một tủ đứng hoàn chỉnh ngay tại line. Thực tế thì cách bố trí theo tầng sẽ giúp tối ưu cả về thao tác lẫn quản lý tồn kho.

Mô hình “tủ linh kiện cơ khí – điện tử” cạnh line SMT/assembly

Với khu vực lắp ráp cần đồng thời cơ khí, điện tử và dụng cụ ESD, cách bố trí theo tầng hợp lý nhất là:

Tầng đáy (CA 7000D): chứa bộ dụng cụ bảo trì line (trạm hàn, tua vít điện, máy cấp vít, máy bóc tem, máy cắt băng dính), PCB lớn, jig test và fixture lắp ráp. Tầng này ít cần lấy ra thường xuyên nên đặt dưới cùng là hợp lý.

Tầng giữa (CA 7000A): chứa bu lông, ốc vít, vòng đệm, đai ốc size trung đến lớn, cùng dụng cụ cầm tay như mỏ lết, búa, thước kẹp và nhíp ESD loại lớn. Đây là tầng thao tác nhiều nhất nên đặt ở tầm tay.

Tầng trên (CA 7000B và CA 7000C): CA 7000B chứa linh kiện điện tử nhỏ (điện trở, tụ, IC, chip, module nhỏ) và vật tư tiêu hao nhỏ (bao ngón tay, tăm bông phòng sạch, que dính bụi). CA 7000C chứa PCB strip, module dài, RAM, SSD M.2 hoặc tài liệu hướng dẫn thao tác in A5/A6.

Mô hình “tủ ESD & phòng sạch” cho khu cấp phát đồ bảo hộ

Với khu vực cấp phát đồ bảo hộ ESD và phòng sạch, cách bố trí theo tầng phù hợp là:

Tầng đáy (CA 7000D): chứa quần áo ESD hoặc phòng sạch gấp gọn theo size (S/M/L/XL), cùng thiết bị ESD nhỏ dự phòng như máy đo tĩnh điện, máy test vòng tay, quả cầu tiếp địa và ổ cắm ESD.

Tầng giữa (CA 7000A): ngăn 1 chứa găng tay ESD hoặc phòng sạch chia theo size bằng vách ngăn, ngăn 2 chứa mũ ESD hoặc phòng sạch và khẩu trang phòng sạch bó lớn.

Tầng trên (CA 7000B và CA 7000C): CA 7000B chứa vòng tay ESD, vòng đeo chân ESD, nút bịt tai chống ồn, bao ngón tay và nhíp ESD. CA 7000C chứa vở/sổ phòng sạch A5/A6, giấy in phòng sạch, tài liệu quy trình và biểu mẫu kiểm tra.

Bên cạnh đó, bạn có thể tận dụng khe cài thẻ tên để ghi rõ loại vật tư, size, khu vực sử dụng và ngày nhập kho. Đánh màu nhãn theo phân khu cũng rất hiệu quả, ví như màu xanh cho line A, màu vàng cho line B, giúp nhân viên nhận diện nhanh mà không cần đọc kỹ nhãn.

Bảng cấu hình tủ điển hình theo khu vực sản xuất

Lưu ý kỹ thuật khi bố trí hộp CA 7000 trong môi trường ESD và tự động hóa

Phân khu vật tư ESD và non-ESD rõ ràng

Trong môi trường ESD, việc lẫn lộn linh kiện nhạy cảm với vật tư thông thường có thể gây hỏng hóc âm thầm mà không phát hiện ngay. Bởi vậy, nên dùng nhãn màu tại khe cài thẻ tên để phân biệt rõ ràng: màu xanh cho linh kiện ESD nhạy cảm (PCB, IC, RAM, CPU, HDD), màu vàng cho dụng cụ ESD (vòng tay, nhíp, dây tiếp địa), màu trắng cho vật tư phòng sạch (khẩu trang, khăn lau, tăm bông).

Ngoài ra, linh kiện ESD nhạy cảm nên được bọc trong túi ESD hoặc đặt trong hộp ESD trước khi xếp vào ngăn. Thao tác kéo đẩy ngăn kéo nhựa có thể tạo ra tĩnh điện nhỏ, và dù CA 7000 series không phải hộp ESD chuyên dụng, việc bọc linh kiện trước sẽ loại bỏ rủi ro này hoàn toàn; hoặc chuyển sang dùng hộp nhựa ESD chuyên dụng.

Sắp xếp theo tần suất sử dụng và theo line

Nguyên tắc đơn giản nhưng hiệu quả: vật tư dùng nhiều thì đặt ở tầm tay, vật tư dùng ít thì đặt xa hơn. Ốc vít thường dùng, điện trở thông dụng, găng tay size phổ biến nên đặt ở tầng giữa với nhãn lớn dễ nhìn từ xa. Thiết bị đo, quạt ion dự phòng, máy test vòng tay dư thì đặt ở tầng dưới hoặc vị trí ít thao tác hơn.

Nếu nhà xưởng có nhiều line sản xuất, bạn có thể tổ chức theo hướng mỗi line được cấp một “tủ CA 7000” riêng, chứa đúng loại vật tư mà line đó cần. Cách này giảm đáng kể thời gian đi lại giữa các khu vực và giúp kiểm soát tồn kho theo line rõ ràng hơn.

Kết hợp với giải pháp và kinh nghiệm triển khai của Thái Quảng

Trong thực tế triển khai, chúng tôi thường tư vấn combo: thiết bị khử tĩnh điện (quạt ion, máy đo tĩnh điện, máy test vòng tay) kết hợp với vật tư ESD (vòng tay, dây tiếp địa, ổ cắm ESD, quả cầu tiếp địa) và giải pháp lưu trữ gọn như hộp CA 7000 series. Ba thành phần này bổ trợ cho nhau: thiết bị kiểm soát tĩnh điện, vật tư bảo vệ người và linh kiện, còn hộp lưu trữ giúp quản lý tất cả gọn gàng và có hệ thống.

Cụ thể, các thiết bị như FMX-004, SRM-200, Hakko 498, BK498 và quạt ion cỡ nhỏ thường được gom vào 1-2 ngăn CA 7000D theo kiểu “trạm đo kiểm ESD”, giúp kỹ thuật bảo trì dễ quản lý và dễ mang đến từng line khi cần. Vật tư phòng sạch như khăn lau, que dính bụi, tăm bông, giấy và vở phòng sạch được phân bổ vào CA 7000B và CA 7000C, đặt ngay tại khu vực kiểm tra ngoại quan hoặc cleaning.

Cách tổ chức này giúp chuẩn hóa 5S trong xưởng, giảm nhầm lẫn vật tư giữa ESD, phòng sạch và cơ khí, đồng thời dễ dàng audit theo yêu cầu của khách hàng hoặc tiêu chuẩn ISO.

Hy vọng nội dung trên đã giúp bạn hình dung rõ hơn cách phân bổ vật tư vào từng mã hộp CA 7000A, 7000B, 7000C và 7000D sao cho phù hợp với thực tế sản xuất. Kết hợp cả 4 mã theo tầng sẽ cho bạn một “tủ linh kiện” hoàn chỉnh, đồng nhất về kết cấu và dễ quản lý theo tiêu chuẩn 5S.

Nếu quý khách đang tìm kiếm hộp nhựa CA 7000 series hoặc cần tư vấn thêm về giải pháp lưu trữ, quản lý vật tư ESD và phòng sạch phù hợp với đặc thù nhà xưởng của mình, hãy liên hệ với Thái Quảng để được hỗ trợ trực tiếp. Chúng tôi sẵn sàng tư vấn từ việc chọn đúng mã hộp, phối hợp với thiết bị khử tĩnh điện, cho đến cách bố trí kho vật tư theo tiêu chuẩn ESD và phòng sạch.
