Mũi hàn robot (soldering robot tip) là linh kiện tiêu hao quan trọng nhất trên hệ thống hàn tự động, ảnh hưởng trực tiếp đến chất lượng mối hàn và năng suất dây chuyền. Khác với mũi hàn tay thông thường, mũi hàn robot được thiết kế với góc lắp cố định, lớp phủ chuyên dụng và khả năng tích hợp cảm biến nhiệt, cho phép hàn ổn định hàng chục nghìn mối mà vẫn giữ được độ chính xác cao.
Nếu bạn đang vận hành dây chuyền sản xuất điện tử hoặc chuẩn bị đầu tư robot hàn, việc hiểu rõ cấu tạo, phân loại kiểu dáng và cách bảo trì mũi hàn sẽ giúp bạn tối ưu chi phí vận hành đáng kể. Bài viết này mình tổng hợp toàn bộ kiến thức cần thiết về mũi hàn robot, kèm theo gợi ý các hãng uy tín và nơi mua chính hãng tại Việt Nam.
Mũi hàn robot là gì? Khác gì so với mũi hàn tay?

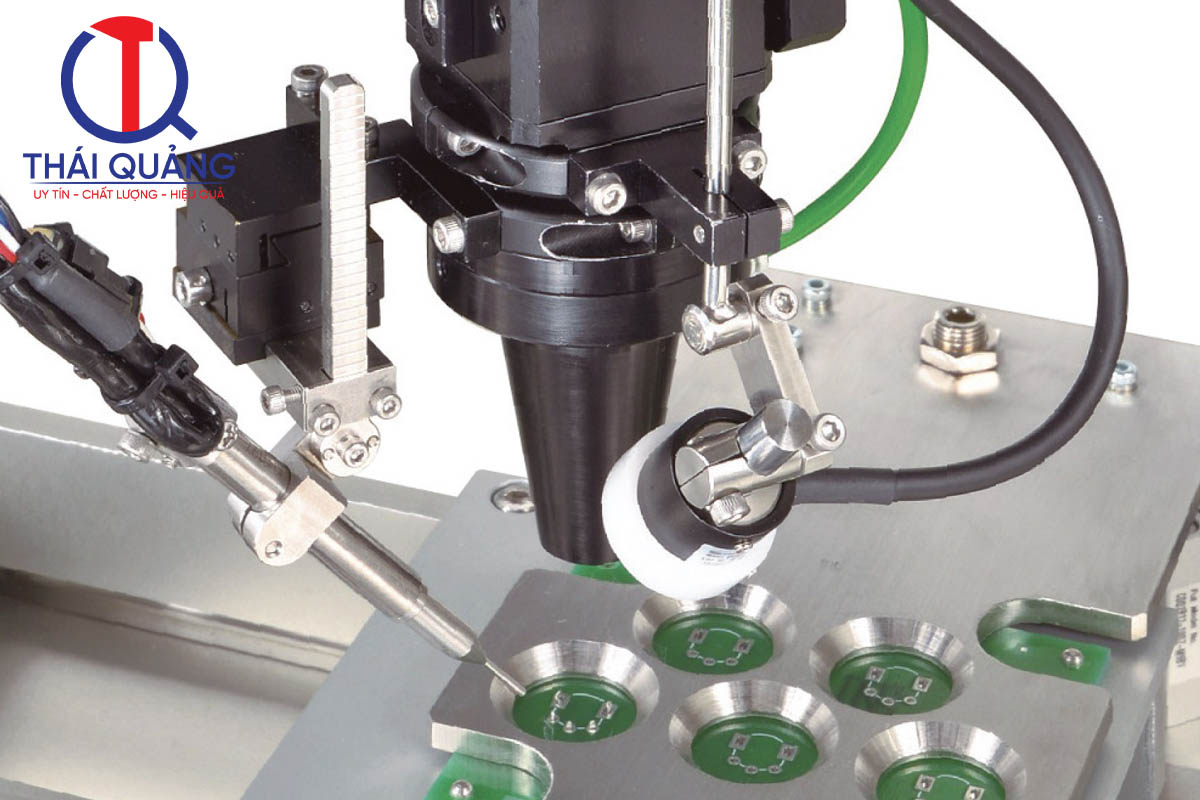

Mũi hàn robot là đầu tip được chế tạo riêng cho máy hàn tự động (soldering robot), có cấu trúc chuẩn hóa để lắp vào đầu công cụ của robot và hoạt động theo chương trình đã lập trình sẵn. Điểm khác biệt lớn nhất so với mũi hàn tay nằm ở thiết kế góc cố định, vật liệu chịu mài mòn cao hơn và khả năng tương thích với hệ thống cấp thiếc tự động.
Thực tế thì khi hàn tay, người thợ có thể linh hoạt xoay nghiêng mũi hàn theo nhiều góc khác nhau để tiếp cận mối hàn. Nhờ sự linh hoạt này, mũi hàn tay thường có thiết kế đơn giản hơn. Tuy nhiên, chính sự phụ thuộc vào tay nghề con người lại khiến chất lượng mối hàn không đồng đều, đặc biệt khi sản xuất số lượng lớn.
Ngược lại, mũi hàn robot phải đảm bảo mọi mối hàn đều giống nhau về lượng thiếc, nhiệt độ và thời gian tiếp xúc. Cho nên, mũi hàn robot được thiết kế với dung sai rất nhỏ, lớp phủ bền hơn và thường tích hợp cảm biến nhiệt (thermocouple) ngay bên trong thân tip để phản hồi nhiệt độ theo thời gian thực.
| Tiêu chí | Mũi hàn robot | Mũi hàn tay |
|---|---|---|
| Góc hàn | Cố định theo chương trình, ổn định tuyệt đối | Linh hoạt theo tay người thợ, dễ sai lệch |
| Tuổi thọ trung bình | 20.000 đến 25.000 mối hàn | Thấp hơn, phụ thuộc thói quen sử dụng |
| Cảm biến tích hợp | Có (thermocouple, giám sát áp lực) | Không có |
| Hệ thống cấp thiếc | Tự động qua feeder | Thủ công |
| Làm sạch tip | Tự động bằng khí nén hoặc bọt biển tự động | Thủ công bằng bọt biển ướt |
| Độ đồng đều mối hàn | Rất cao, sai số gần như bằng 0 | Phụ thuộc tay nghề |
| Ứng dụng chính | Sản xuất hàng loạt, SMT, through-hole tự động | Sửa chữa, sản xuất nhỏ lẻ, prototype |
Bạn biết đấy, trong môi trường sản xuất công nghiệp, chỉ cần mũi hàn bị mòn không đều hoặc nhiệt độ chênh lệch vài độ C là đã có thể gây ra lỗi hàng loạt. Đó là lý do mũi hàn robot luôn được chế tạo với tiêu chuẩn khắt khe hơn nhiều so với mũi hàn tay.
Cấu tạo chuyên dụng của mũi hàn robot
Mũi hàn robot có cấu tạo nhiều lớp, được tối ưu để truyền nhiệt nhanh, chịu mài mòn tốt và tương thích với hệ thống điều khiển tự động của robot. Cấu trúc cơ bản gồm bốn phần chính: lõi gia nhiệt, lớp phủ bảo vệ, phần đầu tip tiếp xúc và cơ cấu gắn kết với robot.
Lõi gia nhiệt và cảm biến
Phần lõi bên trong mũi hàn robot chứa bộ phận gia nhiệt (heater) và cảm biến nhiệt độ (thermocouple). Hai thành phần này hoạt động đồng thời: heater cung cấp nhiệt, còn thermocouple đo nhiệt độ thực tế tại đầu tip và gửi tín hiệu về bộ điều khiển. Nhờ vậy, robot có thể điều chỉnh công suất gia nhiệt liên tục, giữ nhiệt độ ổn định trong suốt quá trình hàn.
Với mũi hàn tay thông thường, cảm biến nhiệt thường đặt xa đầu tip nên phản hồi chậm hơn. Còn ở mũi hàn robot, cảm biến được đặt rất gần vùng tiếp xúc, giúp thời gian phản hồi nhanh hơn đáng kể, thường chỉ trong vài mili giây.
Lớp phủ bảo vệ
Bên ngoài thân mũi hàn robot thường có lớp phủ crôm đen (black chromium) giúp chống oxy hóa và giảm hiện tượng thiếc bám dính lên thân tip. Phần đầu tip tiếp xúc với thiếc hàn thì được phủ lớp thiếc không chì (lead-free solder coating), tương thích với quy trình hàn RoHS mà không cần sử dụng khí nitơ bảo vệ.
Lớp phủ này quyết định rất lớn đến tuổi thọ của mũi hàn. Khi lớp crôm bị bong tróc hoặc lớp thiếc ở đầu tip bị ăn mòn, mũi hàn sẽ không còn dính thiếc tốt và cần thay thế ngay.

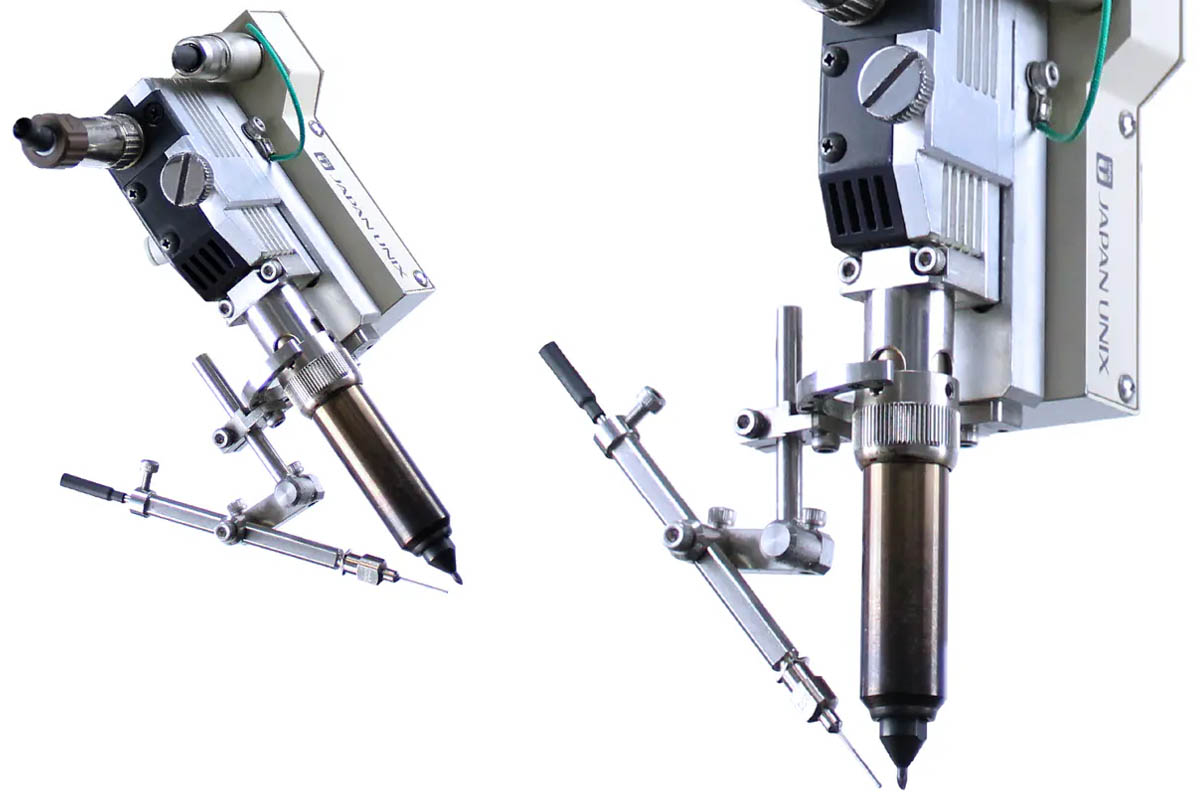

Cơ cấu gắn kết với robot
Phần đuôi mũi hàn được thiết kế chuẩn hóa theo từng hãng robot, đảm bảo lắp vào đầu công cụ (tool head) của robot một cách chính xác. Tùy hãng, cơ cấu gắn kết có thể là dạng trượt, dạng vặn ren hoặc dạng kẹp nhanh. Thiết kế này cho phép thay tip nhanh chóng mà không cần hiệu chỉnh lại vị trí hàn, tiết kiệm thời gian dừng máy (downtime) đáng kể.

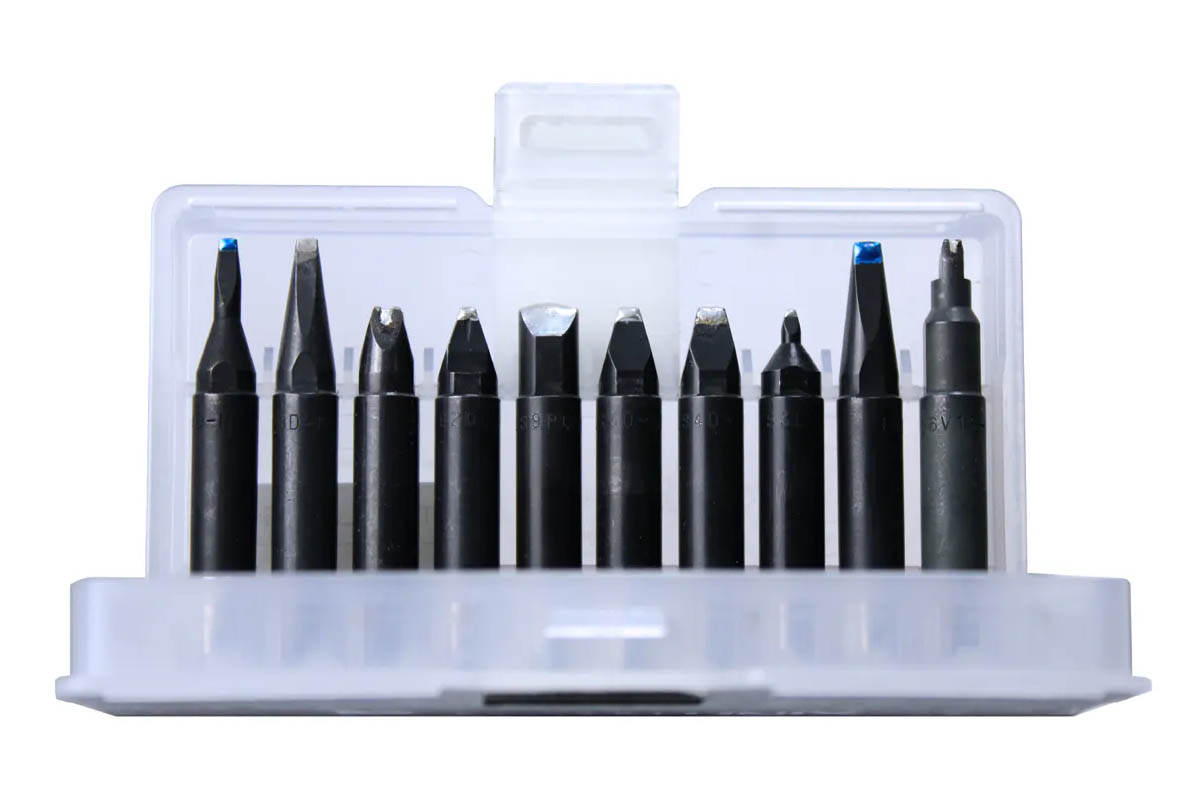

Các kiểu dáng mũi hàn robot phổ biến
Tùy vào loại linh kiện và kiểu mối hàn, mũi hàn robot có nhiều kiểu dáng đầu tip khác nhau. Việc chọn đúng kiểu dáng giúp tối ưu diện tích tiếp xúc với mối hàn, từ đó cải thiện tốc độ truyền nhiệt và chất lượng mối hàn.
| Kiểu dáng | Tên tiếng Anh | Đặc điểm | Ứng dụng phù hợp |
|---|---|---|---|
| Đầu nhọn | Conical / Pointed | Đầu tip nhỏ, nhọn, diện tích tiếp xúc tối thiểu | Linh kiện SMD nhỏ, chân IC mật độ cao |
| Đầu dẹt | Chisel | Mặt phẳng rộng, truyền nhiệt nhanh | Pad lớn, chân linh kiện through-hole |
| Đầu vát | Bevel | Mặt vát nghiêng, kết hợp ưu điểm nhọn và dẹt | Hàn đa năng, linh kiện kích thước trung bình |
| Đầu dao | Knife | Dạng lưỡi dao mỏng, diện tích tiếp xúc dài | Kéo thiếc trên nhiều chân liên tiếp (drag soldering) |
| Đầu muỗng | Spoon | Dạng lõm, giữ thiếc tốt | Linh kiện lớn cần lượng thiếc nhiều |
| Dạng chữ L dài | L-type | Đầu tip gập vuông góc, thân dài | Hàn trong không gian hẹp, khó tiếp cận |
| Dạng chữ L ngắn | LS-type | Đầu tip gập vuông góc, thân ngắn | Tiếp cận nhanh, mối hàn gần bề mặt |
Trong thực tế sản xuất, kiểu đầu dẹt (Chisel) và đầu vát (Bevel) là hai loại được sử dụng phổ biến nhất vì tính đa năng cao. Còn đầu nhọn (Conical) thì thường dùng cho các bo mạch có linh kiện SMD mật độ cao, nơi mà khoảng cách giữa các chân linh kiện rất nhỏ.
Mình lưu ý thêm là mỗi hãng robot hàn sẽ có bộ mã tip riêng, cho nên khi chọn mua bạn cần xác định chính xác model robot đang dùng để chọn tip tương thích. Ví dụ, tip của QUICK sẽ không lắp được vào robot của Japan UNIX và ngược lại.
Cách chọn mũi hàn robot phù hợp
Chọn đúng mũi hàn robot không chỉ dựa vào kiểu dáng mà còn phụ thuộc vào nhiều yếu tố khác như loại linh kiện, kích thước pad, loại thiếc hàn và tốc độ dây chuyền. Bạn có thể tham khảo các tiêu chí sau để chọn chính xác hơn.
Theo kích thước linh kiện và pad hàn
Nguyên tắc cơ bản là diện tích tiếp xúc của đầu tip nên xấp xỉ bằng kích thước pad hàn. Nếu tip quá nhỏ so với pad, nhiệt truyền chậm, thiếc không chảy đều. Nếu tip quá lớn, dễ chạm vào linh kiện lân cận gây chập hoặc hư hỏng.
Ví dụ, với linh kiện SMD cỡ 0402 hoặc 0603, bạn nên dùng đầu nhọn (Conical) hoặc đầu vát nhỏ (Bevel nhỏ). Còn với connector hoặc linh kiện through-hole có pad lớn, đầu dẹt (Chisel) sẽ phù hợp hơn vì truyền nhiệt nhanh.
Theo loại thiếc hàn
Thiếc không chì (lead-free) có nhiệt độ nóng chảy cao hơn thiếc chì truyền thống (khoảng 217°C so với 183°C). Bởi vậy, khi dùng thiếc không chì, đầu mũi hàn phải chịu nhiệt độ làm việc cao hơn và mài mòn nhanh hơn. Trong trường hợp này, bạn nên ưu tiên chọn tip có lớp phủ chuyên dụng cho lead-free, thường được các hãng đánh dấu riêng trên mã sản phẩm.
Theo hãng robot đang sử dụng
Mỗi hãng robot hàn thiết kế cơ cấu gắn tip khác nhau, cho nên tip không thể dùng chung giữa các hãng. Khi đặt mua, bạn cần cung cấp chính xác model robot (ví dụ: QUICK 375B+, Apollo Seiko SCARA, Japan UNIX 412LS) để nhà cung cấp tra đúng mã tip tương thích.
Tại Thái Quảng, đội ngũ kỹ thuật có thể hỗ trợ bạn tra cứu mã tip theo model robot, đảm bảo chọn đúng loại ngay từ đầu mà không phải lo mua nhầm.
Hướng dẫn bảo trì và thay thế mũi hàn robot
Bảo trì mũi hàn robot đúng cách giúp kéo dài tuổi thọ tip, duy trì chất lượng mối hàn ổn định và giảm chi phí vật tư tiêu hao. Thông thường, một mũi hàn robot chất lượng tốt có thể hàn được 20.000 đến 25.000 mối trước khi cần thay thế, nhưng con số này phụ thuộc rất nhiều vào cách bảo trì hàng ngày.
Làm sạch tip trong quá trình vận hành

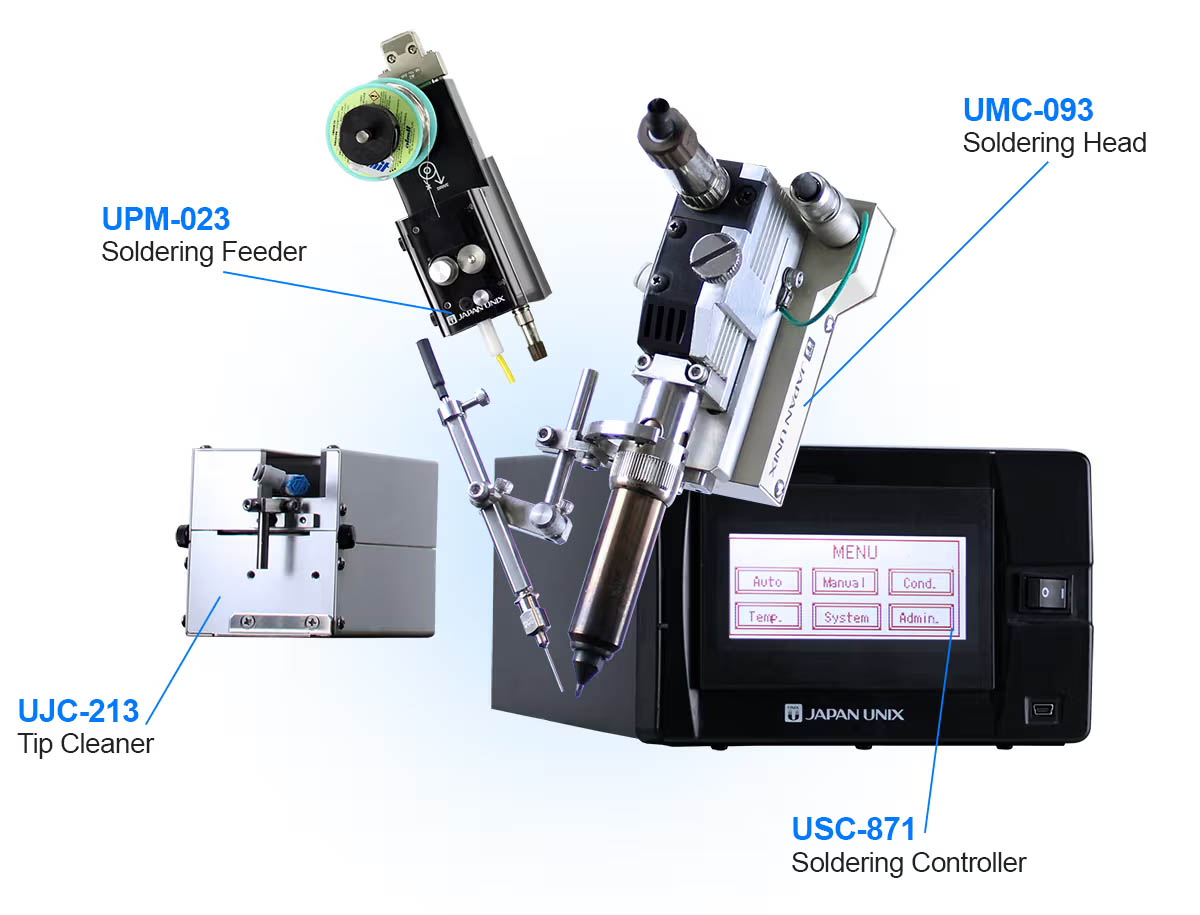

Hầu hết robot hàn hiện đại đều tích hợp trạm làm sạch tự động (auto cleaning station) sử dụng khí nén hoặc bọt biển đồng. Sau mỗi chu kỳ hàn hoặc sau một số mối hàn nhất định, robot sẽ tự động đưa tip vào trạm làm sạch để loại bỏ cặn thiếc và flux bám trên đầu tip.
Nếu hệ thống của bạn chưa có trạm làm sạch tự động, mình khuyến nghị nên bổ sung ngay vì đây là yếu tố ảnh hưởng lớn nhất đến tuổi thọ tip. Cặn flux nếu không được làm sạch kịp thời sẽ ăn mòn lớp phủ thiếc ở đầu tip, khiến tip mất khả năng dính thiếc (hiện tượng de-wetting).
Kiểm tra và đánh giá tình trạng tip
Bạn nên kiểm tra đầu tip hàng ngày trước khi bắt đầu ca sản xuất. Quan sát bằng mắt thường xem đầu tip có bị biến dạng, mòn lệch hoặc mất lớp phủ thiếc hay không. Bên cạnh đó, theo dõi nhiệt độ thực tế tại đầu tip thông qua phần mềm điều khiển robot. Nếu nhiệt độ thực tế chênh lệch quá 5 đến 10°C so với giá trị cài đặt, đó là dấu hiệu tip đã xuống cấp.
Thời điểm thay thế tip
Các chuyên gia khuyến nghị nên thay tip khi đã sử dụng khoảng 80 đến 90% vòng đời dự kiến, thay vì đợi đến khi tip hỏng hoàn toàn. Lý do là ở giai đoạn cuối vòng đời, chất lượng mối hàn sẽ giảm dần, tỷ lệ lỗi tăng lên mà đôi khi khó phát hiện bằng mắt thường.
Ngoài ra, bạn cũng nên thay tip ngay khi thấy các dấu hiệu sau: đầu tip bị mòn quá 30% so với ban đầu, lớp phủ thiếc bong tróc nhiều, hoặc mối hàn bắt đầu xuất hiện lỗi như thiếu thiếc, thiếc bắn tung tóe hay mối hàn lạnh.
Lưu trữ tip dự phòng
Tip dự phòng nên được bảo quản trong bao bì gốc, ở nơi khô ráo, nhiệt độ phòng. Tránh để tip tiếp xúc trực tiếp với không khí ẩm trong thời gian dài vì sẽ gây oxy hóa lớp phủ, ảnh hưởng đến chất lượng khi đưa vào sử dụng.
Các hãng mũi hàn robot phổ biến hiện nay
Trên thị trường hiện có nhiều hãng sản xuất mũi hàn robot, nhưng bốn cái tên được sử dụng phổ biến nhất trong các nhà máy sản xuất điện tử tại Việt Nam là QUICK, Apollo Seiko, Japan UNIX và TSUTSUMI. Mỗi hãng có thế mạnh riêng, phù hợp với từng nhu cầu sản xuất khác nhau.
| Hãng | Xuất xứ | Thế mạnh nổi bật | Ứng dụng phù hợp |
|---|---|---|---|
| QUICK | Trung Quốc | Đa dạng kiểu dáng, giá cạnh tranh, tương thích nhiều dòng robot | Sản xuất đại trà, chi phí tối ưu |
| Apollo Seiko | Nhật Bản | Độ chính xác cao, lớp phủ lead-free tiên tiến | Sản xuất cao cấp, linh kiện nhỏ mật độ cao |
| Japan UNIX | Nhật Bản | Hệ thống làm sạch khí nén vượt trội, thiết kế góc cố định tối ưu | Dây chuyền tốc độ cao, yêu cầu chất lượng nghiêm ngặt |
| TSUTSUMI | Nhật Bản | Tuổi thọ tip cao, tiết kiệm chi phí vận hành dài hạn | Sản xuất liên tục 24/7, giảm downtime |
QUICK
QUICK là hãng có dải sản phẩm tip rộng nhất, phủ gần như tất cả các kiểu dáng từ Conical, Chisel, Bevel cho đến L-type. Ưu điểm lớn nhất của QUICK là giá thành hợp lý mà chất lượng vẫn đảm bảo cho sản xuất công nghiệp. Đây là lựa chọn phổ biến cho các nhà máy muốn tối ưu chi phí vật tư tiêu hao mà không hy sinh quá nhiều về chất lượng.
Apollo Seiko
Mũi hàn Apollo Seiko nổi tiếng với công nghệ phủ tip chuyên biệt cho hàn không chì, giúp tip duy trì khả năng dính thiếc tốt hơn trong điều kiện nhiệt độ cao. Hãng này cũng cung cấp giải pháp robot hàn trọn bộ, cho nên tip của Apollo Seiko được tối ưu hoàn hảo khi dùng với robot cùng hãng.
Japan UNIX
Mũi hàn Japan UNIX (hay còn gọi tắt là UNIX) là hãng tiên phong trong thiết kế mũi hàn robot với góc cố định và hệ thống làm sạch tự động bằng khí nén. Tip của UNIX có đặc điểm là truyền nhiệt rất nhanh và đồng đều, phù hợp cho các dây chuyền yêu cầu tốc độ hàn cao.
TSUTSUMI
Mũi hàn TSUTSUMI tập trung vào độ bền tip, với lớp phủ crôm và thiếc được xử lý đặc biệt giúp kéo dài tuổi thọ so với mặt bằng chung. Nếu nhà máy của bạn chạy sản xuất liên tục nhiều ca, TSUTSUMI là lựa chọn đáng cân nhắc vì giảm được tần suất thay tip, từ đó giảm thời gian dừng máy.
Mua mũi hàn robot chính hãng ở đâu tại Việt Nam?
Để đảm bảo chất lượng và tương thích, bạn nên mua mũi hàn robot từ nhà phân phối chính hãng có chuyên môn về thiết bị hàn công nghiệp. Việc mua tip không rõ nguồn gốc có thể dẫn đến lớp phủ kém chất lượng, tuổi thọ ngắn và thậm chí gây hư hỏng đầu công cụ robot.
Thái Quảng (Công ty TNHH Thương mại Thái Quảng) là nhà cung cấp uy tín tại Việt Nam, chuyên phân phối mũi hàn robot chính hãng từ các hãng QUICK, Apollo Seiko, Japan UNIX và TSUTSUMI. Bên cạnh mũi hàn robot, Thái Quảng còn cung cấp giải pháp toàn diện cho dây chuyền sản xuất bao gồm trạm hàn các loại, thiết bị khử tĩnh điện, vật tư phòng sạch và phụ trợ tự động hóa công nghiệp.
Khi mua tại Thái Quảng, bạn được hỗ trợ tra cứu mã tip theo model robot, tư vấn chọn kiểu dáng phù hợp với ứng dụng cụ thể và đảm bảo hàng chính hãng có đầy đủ chứng từ. Đây là điều quan trọng vì mũi hàn robot là vật tư tiêu hao, bạn sẽ cần đặt mua định kỳ và cần một nhà cung cấp đáng tin cậy để duy trì sản xuất liên tục.
Câu hỏi thường gặp về mũi hàn robot
Mũi hàn robot có dùng được cho máy hàn tay không?
Không nên. Mũi hàn robot có cơ cấu gắn kết và kích thước khác với mũi hàn tay. Ngay cả khi lắp vừa về mặt vật lý, góc hàn cố định của tip robot sẽ gây bất tiện khi thao tác bằng tay. Bạn nên dùng đúng loại tip thiết kế cho từng thiết bị.
Tuổi thọ thực tế của mũi hàn robot là bao lâu?
Trung bình từ 20.000 đến 25.000 mối hàn, nhưng con số này thay đổi tùy thuộc vào loại thiếc (có chì hay không chì), nhiệt độ hàn, tần suất làm sạch và chất lượng tip. Với thiếc không chì và nhiệt độ cao, tuổi thọ có thể giảm 20 đến 30%.
Làm sao biết khi nào cần thay mũi hàn robot?
Bạn nên thay khi thấy đầu tip bị mòn rõ rệt, mất lớp phủ thiếc, nhiệt độ thực tế chênh lệch lớn so với cài đặt, hoặc mối hàn bắt đầu xuất hiện lỗi (thiếu thiếc, mối hàn lạnh, thiếc bắn). Khuyến nghị là thay ở mức 80 đến 90% vòng đời.
Tip của hãng này có lắp được cho robot hãng khác không?
Thông thường là không. Mỗi hãng robot có cơ cấu gắn tip riêng. Tuy nhiên, một số hãng tip bên thứ ba có sản xuất tip tương thích (compatible tip) cho nhiều dòng robot. Dù vậy, mình khuyên bạn nên dùng tip chính hãng để đảm bảo chất lượng và bảo hành.
Mũi hàn robot có cần bảo dưỡng hàng ngày không?
Có. Việc làm sạch tip sau mỗi ca sản xuất, kiểm tra tình trạng đầu tip và theo dõi nhiệt độ là những thao tác bảo dưỡng cơ bản cần thực hiện hàng ngày. Nếu robot có trạm làm sạch tự động, quá trình này sẽ nhẹ nhàng hơn nhiều.
Nên chọn tip hàng Nhật hay hàng Trung Quốc?
Tùy vào yêu cầu sản xuất và ngân sách. Tip Nhật (Apollo Seiko, UNIX, TSUTSUMI) thường có lớp phủ tốt hơn, tuổi thọ dài hơn, phù hợp với sản xuất cao cấp. Tip Trung Quốc (QUICK) có giá cạnh tranh hơn, chất lượng vẫn đáp ứng tốt cho sản xuất đại trà. Thái Quảng cung cấp cả hai nhóm để bạn lựa chọn theo nhu cầu thực tế.
Mua số lượng lớn mũi hàn robot có được giá tốt hơn không?
Có. Vì mũi hàn robot là vật tư tiêu hao, việc đặt mua theo lô hoặc ký hợp đồng cung cấp định kỳ thường được nhà phân phối như Thái Quảng hỗ trợ giá tốt hơn so với mua lẻ.
Thời gian giao hàng mũi hàn robot thường mất bao lâu?
Với các mã tip phổ biến, Thái Quảng thường có sẵn hàng tồn kho và giao trong 1 đến 3 ngày làm việc. Với mã tip đặc biệt hoặc số lượng lớn, thời gian có thể từ 1 đến 3 tuần tùy hãng sản xuất.
Qua nội dung chia sẻ ở trên, hy vọng bạn đã nắm được những kiến thức quan trọng về mũi hàn robot, từ cấu tạo chuyên dụng, các kiểu dáng phổ biến, cách chọn mua phù hợp cho đến hướng dẫn bảo trì và các hãng uy tín trên thị trường. Mũi hàn robot tuy là vật tư tiêu hao nhỏ nhưng ảnh hưởng trực tiếp đến chất lượng sản phẩm và hiệu suất dây chuyền, cho nên việc đầu tư chọn đúng loại tip và bảo trì đúng cách sẽ giúp bạn tiết kiệm chi phí đáng kể về lâu dài.
