Nếu bạn đang tìm hộp nhựa ngăn kéo để lưu trữ và phân loại vật tư nhỏ trong kho, line sản xuất hoặc khu vực ESD/phòng sạch, bộ ba mã CA 500, CA 501 và CA 501-2 của ChoongAng Brain (Hàn Quốc) là lựa chọn đáng cân nhắc.
Nội dung dưới sẽ giúp bạn hiểu rõ thông số từng mã, so sánh nhanh điểm khác biệt, và quan trọng hơn là biết mã nào phù hợp với loại vật tư nào để không phải chọn sai rồi lại đổi.
Tổng quan về dòng hộp CA 500 / CA 501 / CA 501-2
Ba mã CA 500, CA 501 và CA 501-2 đều thuộc dòng hộp nhựa ngăn kéo của ChoongAng Brain, được thiết kế cho môi trường công nghiệp cần lưu trữ vật tư nhỏ gọn, truy xuất nhanh và dễ chuẩn hóa theo tiêu chuẩn 5S.
Điểm chung của cả ba mã là cơ cấu kéo – đẩy mượt mà, ngăn kéo bằng nhựa trong suốt giúp quan sát nội dung bên trong mà không cần mở ra. Với khe cài thẻ tên tích hợp ngay tại tay nắm để ghi mã vật tư hoặc tên linh kiện. Lòng khay còn có rãnh chờ để lắp thêm vách ngăn chia ô theo nhu cầu, tuy nhiên vách ngăn là phụ kiện bán riêng, không đi kèm trong hộp.

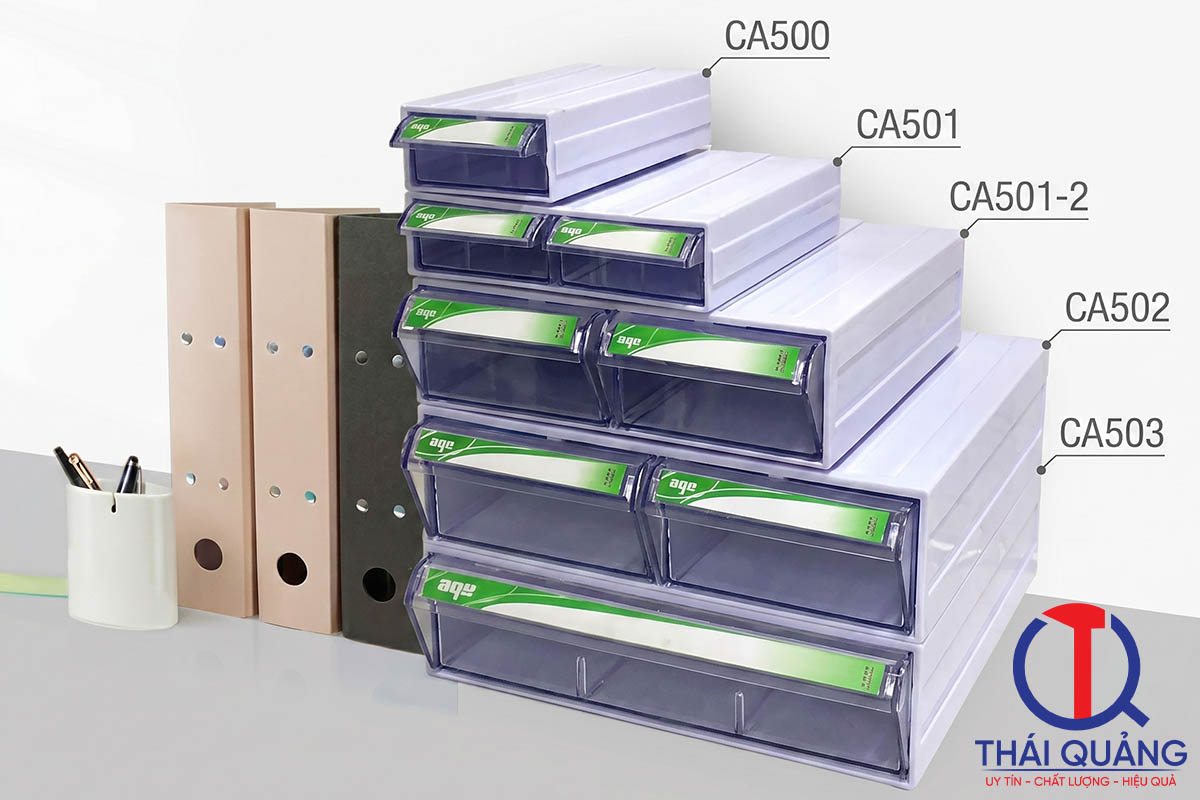

Điểm khác biệt chính nằm ở số ngăn và kích thước: CA 500 có 1 ngăn, CA 501 có 2 ngăn (2 cột × 1 hàng), còn CA 501-2 cũng có 2 ngăn nhưng lòng hộp rộng và sâu hơn hẳn.
Ngoài ra, CA 500 và CA 501 có thể ghép nối và xếp chồng lên nhau thành một khối vuông vức, rất tiện khi cần tạo cụm lưu trữ trên bàn thao tác hoặc kệ kho. CA 501-2 phù hợp hơn khi bạn cần không gian chứa nhỉnh hơn một chút về mọi chiều.
Trong thực tế, bộ ba mã này thường được dùng trong kho linh kiện điện tử, line lắp ráp, phòng kỹ thuật, phòng bảo trì, khu ESD và phòng sạch, nơi mà việc phân loại rõ ràng và truy xuất nhanh là yêu cầu hàng ngày.
Bảng thông số kỹ thuật CA 500 / CA 501 / CA 501-2
| Thông số | CA 500 | CA 501 | CA 501-2 |
|---|---|---|---|
| Kích thước ngoài (W×L×H, mm) | 82 × 162(150) × 41 | 159 × 162(150) × 41 | 216 × 207(189) × 63 |
| Kích thước trong (W×L×H, mm) | 73 × 146 × 32 | 73 × 146 × 32 (mỗi ngăn) | 102 × 185 × 53 (mỗi ngăn) |
| Kích thước vách ngăn (mm) | 69 × 26 | 69 × 26 | 94 × 38 |
| Số ngăn | 1 ngăn | 2 ngăn (2 cột × 1 hàng) | 2 ngăn (2 cột × 1 hàng) |
| Ghép nối / xếp chồng | Có (ghép với CA 501) | Có (ghép với CA 500) | Không ghép với CA 500/501 |
| Nhóm vật tư phù hợp | Vật tư đơn lẻ, cực nhỏ | Phân 2 nhóm vật tư nhỏ | Vật tư cỡ nhỉnh hơn, theo bộ |
| Nên thêm vách ngăn? | Có nếu cần chia ô nhỏ hơn | Có nếu mỗi ngăn cần chia thêm | Có nếu chứa nhiều loại trong 1 ngăn |
Lưu ý: Kích thước trong của CA 500 và CA 501 là như nhau trên mỗi ngăn (73 × 146 × 32 mm). Sự khác biệt giữa hai mã này nằm ở số ngăn và kích thước tổng thể của hộp, không phải ở dung tích từng ngăn.
Đặc điểm thiết kế của CA 500 / CA 501 / CA 501-2
Ngăn kéo trong suốt giúp tiết kiệm thời gian đáng kể
Nhờ vật liệu nhựa trong suốt, bạn có thể nhìn thấy vật tư bên trong ngay từ bên ngoài mà không cần kéo ngăn ra. Trong môi trường sản xuất bận rộn, điều này giúp giảm đáng kể số lần thao tác mở/đóng, đặc biệt khi cần tìm nhanh linh kiện hoặc phụ kiện trong lúc đang làm việc.
Khe cài thẻ tên hỗ trợ chuẩn hóa mã hàng
Tại vị trí tay nắm, mỗi ngăn đã tích hợp sẵn khe cài thẻ giấy. Bạn chỉ cần rút thẻ ra, ghi tên hoặc mã vật tư lên đó rồi cài lại. Tính năng này rất hữu ích khi triển khai 5S, FIFO hoặc hệ thống quản lý kho theo mã SKU, vì nhân viên có thể nhận biết đúng ngăn chứa mà không cần mở ra kiểm tra.
Rãnh chờ vách ngăn cho phép tùy chỉnh linh hoạt
Lòng khay có sẵn rãnh chờ để lắp thêm vách ngăn chia ô. Tính năng này đặc biệt hữu ích khi bạn cần chứa nhiều loại vật tư nhỏ trong cùng một ngăn mà vẫn muốn giữ chúng tách biệt, ví như chia ô cho vít, vòng đệm và đai ốc trong cùng một ngăn CA 501. Cần lưu ý rằng vách ngăn là phụ kiện bán riêng, không đi kèm theo hộp.
Khả năng ghép module tạo cụm lưu trữ gọn gàng
CA 500 và CA 501 được thiết kế để ghép nối và xếp chồng với nhau thành một khối vuông vức. Nhờ vậy, bạn có thể bắt đầu với vài hộp rồi mở rộng dần theo nhu cầu mà không lo mất tính đồng bộ về hình thức. Đây là lợi thế lớn so với việc dùng nhiều loại hộp khác nhau trên cùng một kệ.
Gợi ý phân bổ chứa đựng theo kích thước trong
| Mã hộp | Kích thước trong (mỗi ngăn) | Nhóm vật tư phù hợp | Ví dụ SKU cụ thể | Nên thêm vách ngăn? |
|---|---|---|---|---|
| CA 500 | 73 × 146 × 32 mm | Vật tư đơn lẻ, cực nhỏ | Bu lông, ốc, vít, vòng đệm, đai ốc, lò xo nhỏ, điện trở, tụ điện, IC, bao ngón tay, nút bịt tai, đầu vít, mũi hàn | Có, nếu cần chia nhiều loại nhỏ |
| CA 501 | 73 × 146 × 32 mm (×2 ngăn) | Phân 2 nhóm vật tư liên quan | Vít + vòng đệm, ốc + đai ốc, điện trở + tụ điện, mũi hàn | Có, nếu mỗi ngăn cần chia thêm |
| CA 501-2 | 102 × 185 × 53 mm (×2 ngăn) | Vật tư cỡ nhỉnh, theo bộ | Bo mạch PCB nhỏ, module điều khiển, mỏ lết nhỏ, thước kẹp, bộ đo ESD | Có, nếu chứa nhiều loại trong 1 ngăn |
Nguyên tắc chọn nhanh theo 3 yếu tố:
- Kích thước vật tư: Nhỏ hơn 70 mm chiều rộng thì CA 500/501 đủ dùng; từ 70 đến 100 mm thì cần CA 501-2.
- Số lượng loại vật tư: Một loại thì CA 500; hai loại cần tách biệt thì CA 501; nhiều loại theo bộ thì CA 501-2.
- Tần suất lấy hàng: Vật tư lấy thường xuyên nên ưu tiên ngăn trong suốt và khe thẻ tên rõ ràng, cả ba mã đều đáp ứng được.
Cách chọn cho từng nhóm vật tư cơ khí

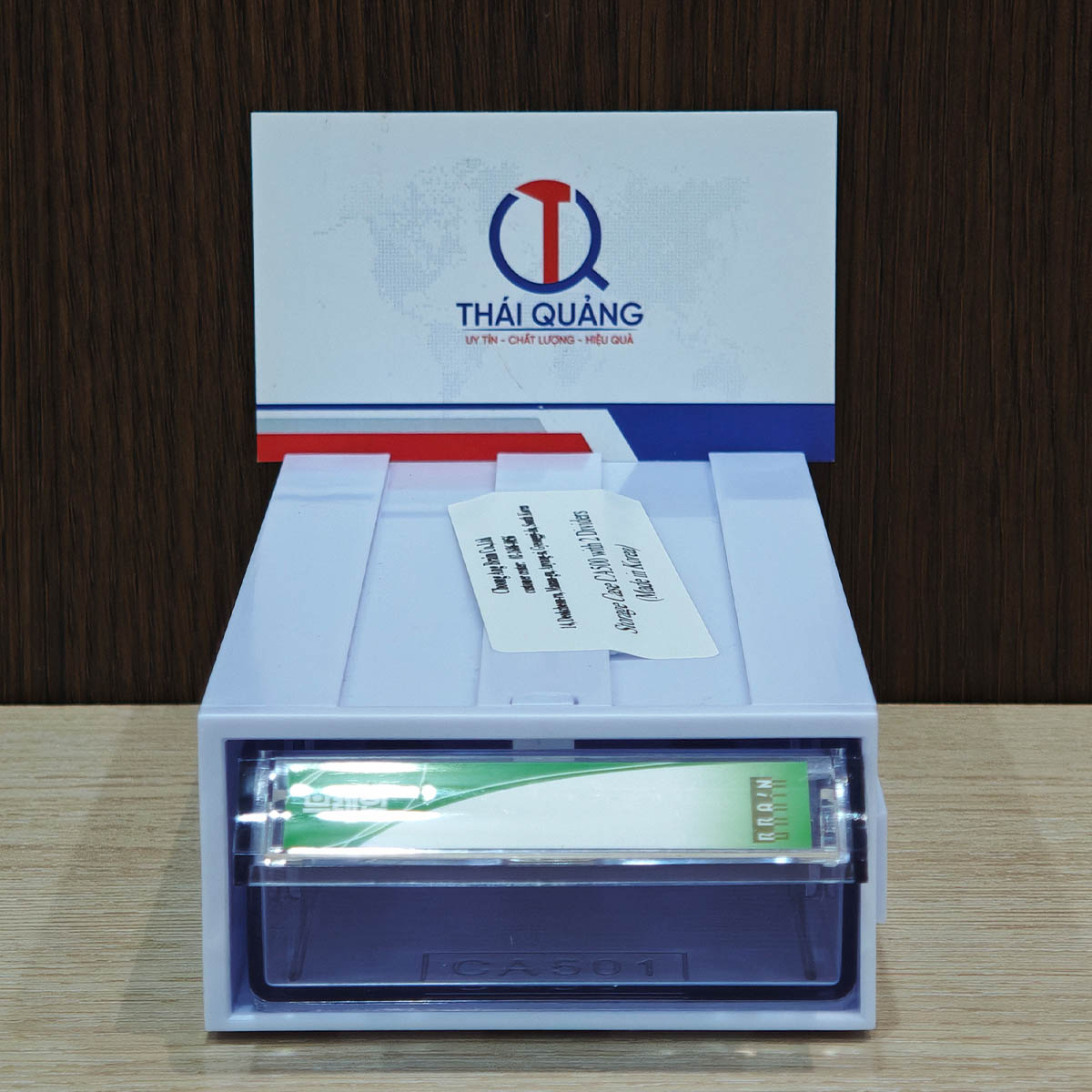

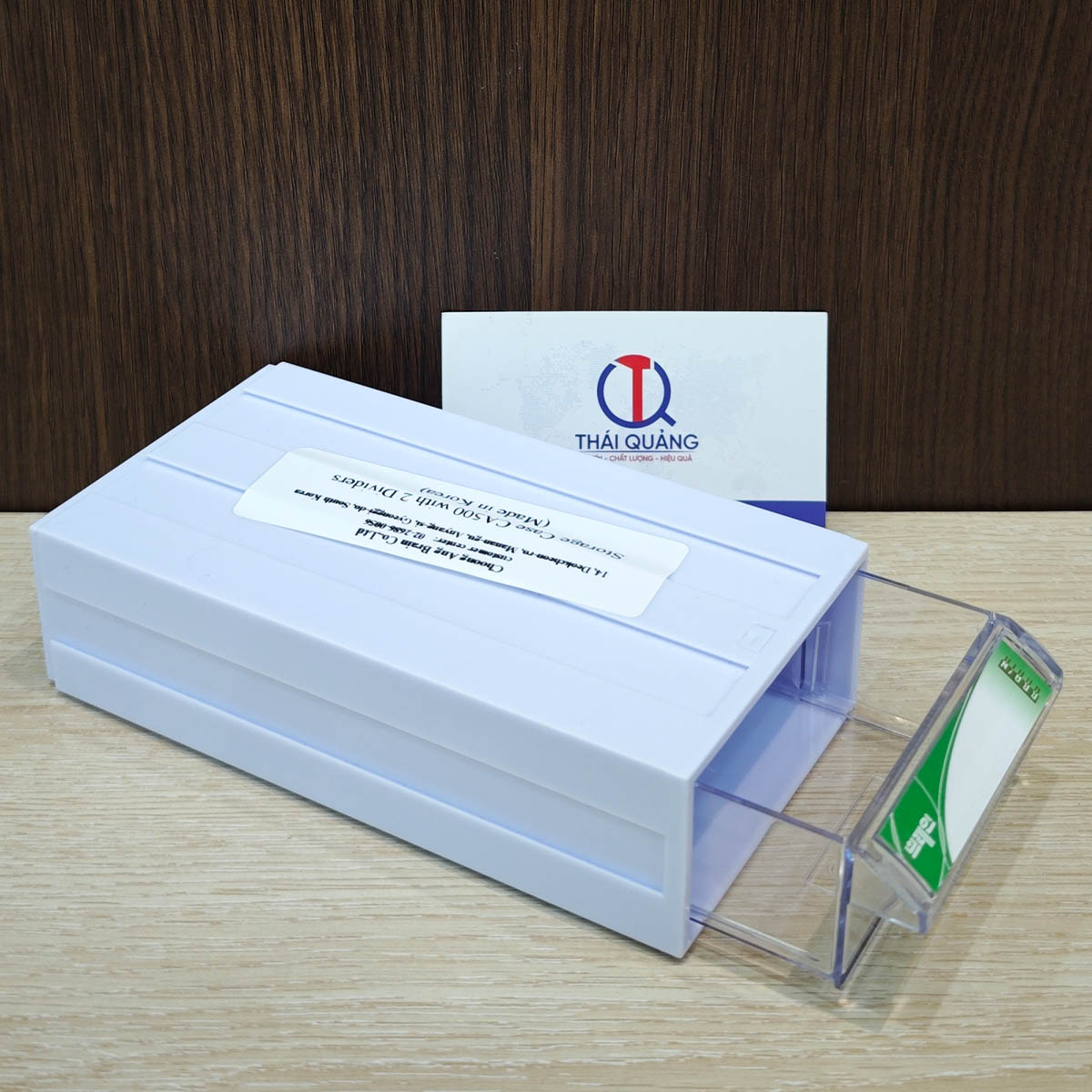

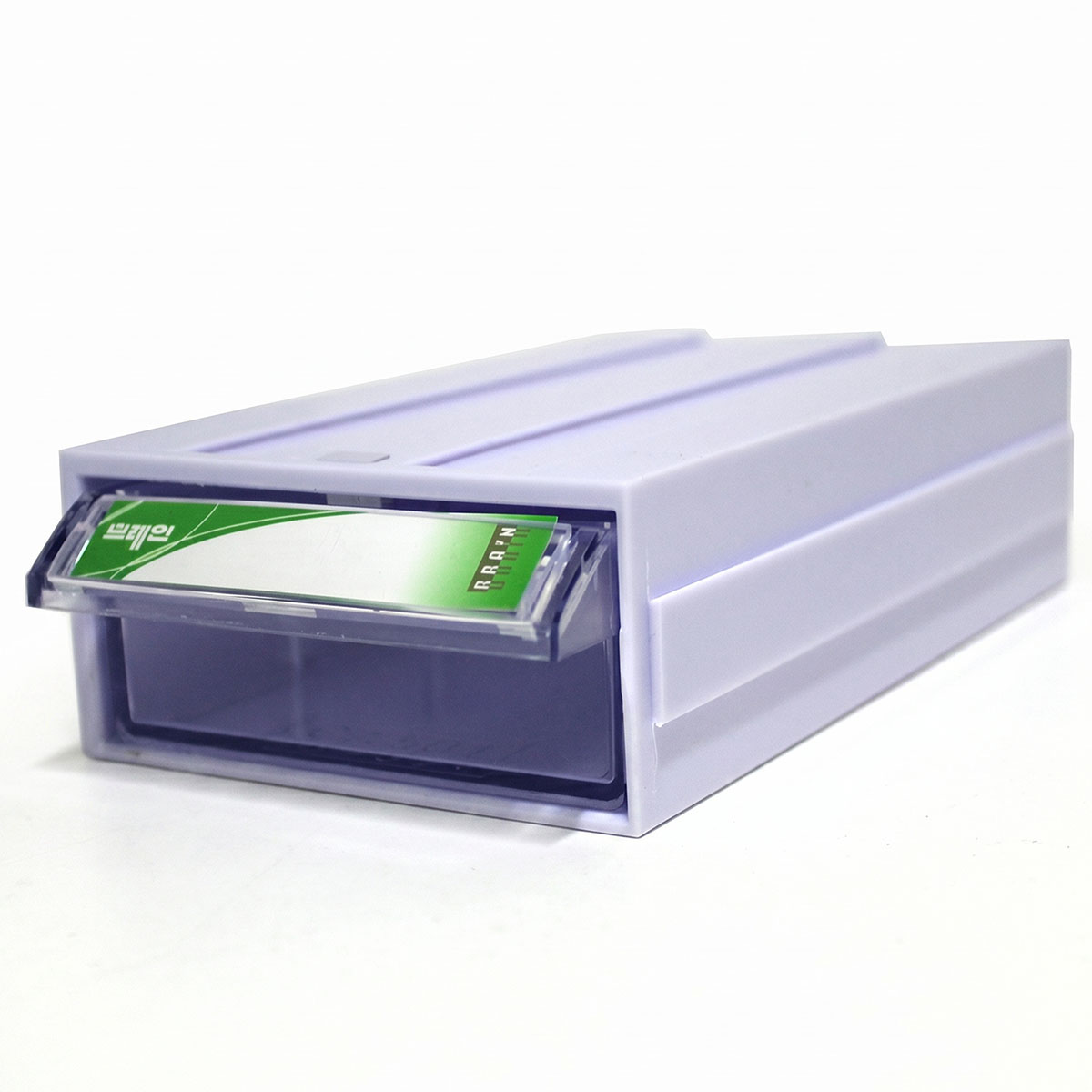

CA 500 phù hợp nhất với các vật tư cơ khí đơn lẻ, kích thước nhỏ như bu lông, ốc, vít, vòng đệm, đai ốc, lò xo nhỏ, chốt, long đen hoặc kẹp nhỏ. Với lòng trong 73 × 146 × 32 mm và 1 ngăn, mã này lý tưởng khi bạn chỉ cần chứa một loại vật tư duy nhất với số lượng vừa phải.

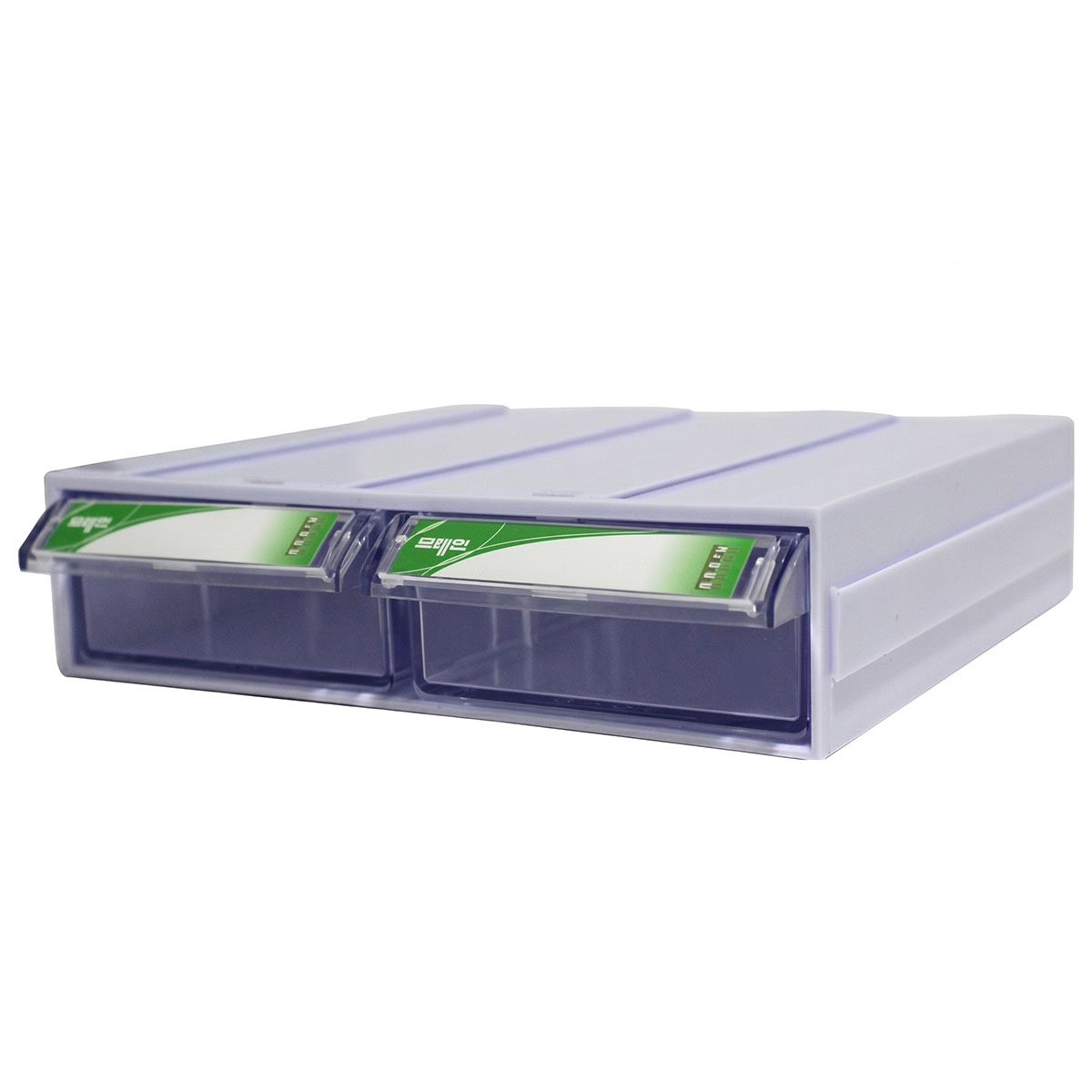

CA 501 phù hợp khi bạn muốn tách 2 nhóm vật tư liên quan vào cùng một hộp, ví như vít và vòng đệm, ốc và đai ốc, hoặc lò xo và chốt. Mỗi ngăn có cùng kích thước trong với CA 500 (73 × 146 × 32 mm), nên dung tích mỗi ô không thay đổi, chỉ là bạn có thêm một ô nữa để phân loại.

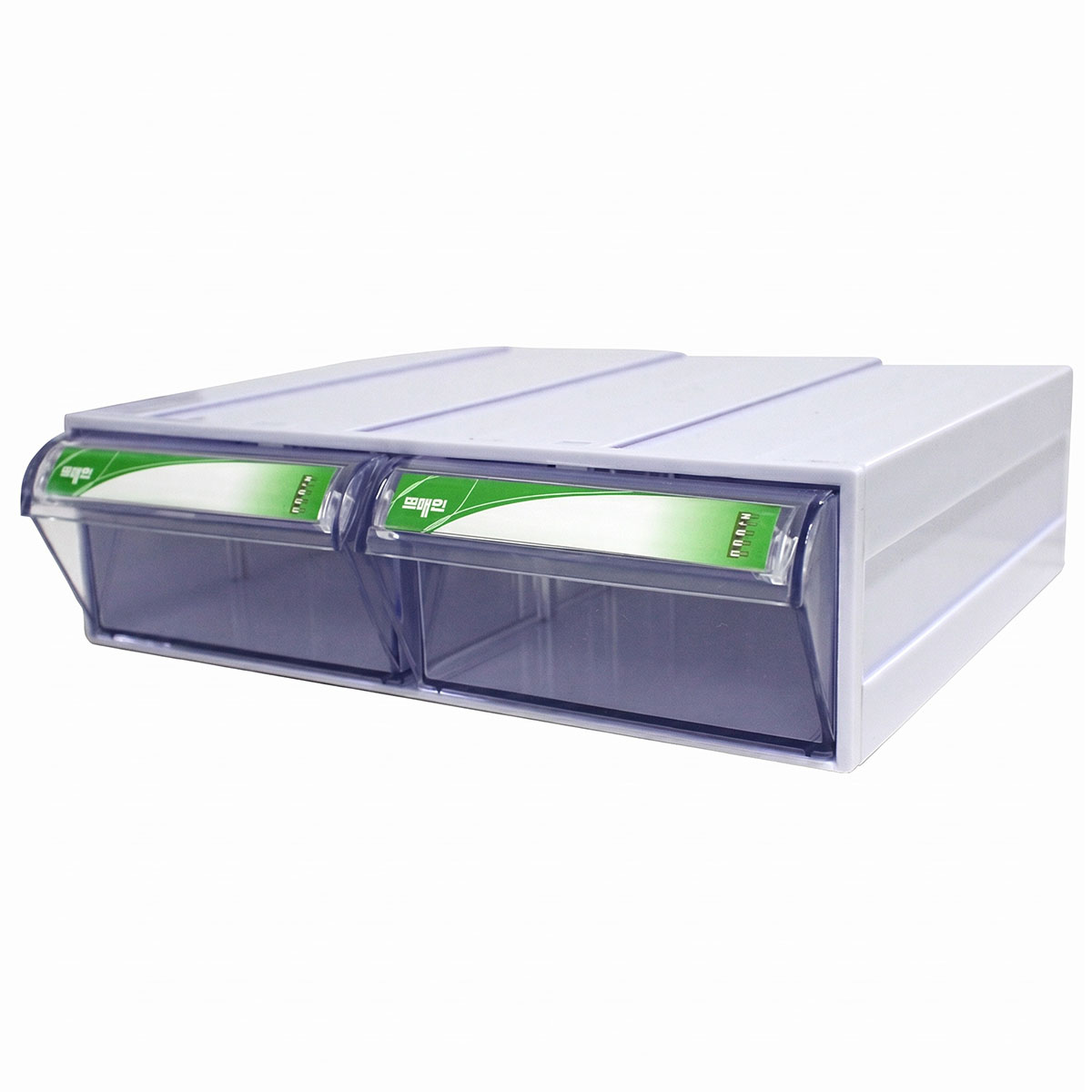

CA 501-2 phù hợp hơn với dụng cụ hoặc linh kiện có kích thước nhỉnh hơn. Với lòng trong 102 × 185 × 53 mm mỗi ngăn, mã này có thể chứa mỏ lết cỡ nhỏ, búa nhỏ, thước kẹp nhỏ hoặc bộ tua vít điện mini. Tuy nhiên, cần đo kỹ kích thước vật tư trước khi chọn, tránh nhét vật tư quá kích thước lòng trong vì sẽ không đóng được ngăn kéo.
Cách chọn cho linh kiện điện tử và PCB
CA 500 và CA 501 là lựa chọn phổ biến nhất cho linh kiện điện tử nhỏ như điện trở, tụ điện, diode, transistor, IC, jumper, socket và connector nhỏ. Kích thước lòng trong 73 × 146 × 32 mm đủ để chứa linh kiện rời hoặc đóng gói theo túi nhỏ, trong khi ngăn kéo trong suốt giúp nhận biết nhanh mà không cần mở ra.
CA 501 đặc biệt hữu ích khi bạn cần phân nhóm linh kiện theo giá trị hoặc mã hàng, ví như điện trở 10kΩ ở ngăn trái và điện trở 100kΩ ở ngăn phải, hoặc tụ gốm và tụ điện phân ở hai ô riêng biệt.
CA 501-2 phù hợp hơn với bo mạch PCB nhỏ, module điều khiển, bộ linh kiện lắp ráp theo kit, hoặc RAM module nhỏ. Với chiều sâu lòng trong 53 mm và chiều rộng 102 mm, mã này có thể chứa được các linh kiện có hình dạng cồng kềnh hơn một chút. Riêng với ổ cứng hoặc CPU, chỉ nên cân nhắc khi đã có khay bảo vệ phù hợp và đảm bảo kích thước khớp với lòng trong.
Một điểm quan trọng cần lưu ý: nếu bạn chứa linh kiện nhạy cảm với tĩnh điện (ESD-sensitive), hộp nhựa thông thường chưa đủ để bảo vệ linh kiện. Trong trường hợp này, bạn nên chuyển sang dùng loại hộp nhựa chống tĩnh điện hoặc nên phối hợp thêm các giải pháp chống tĩnh điện phù hợp như vòng tay ESD, ổ cắm ESD hoặc quạt thổi ion để kiểm soát môi trường xung quanh khu vực lưu trữ.
Cách chọn cho phụ kiện ESD và phòng sạch
CA 500 phù hợp để chứa các phụ kiện ESD và phòng sạch có kích thước nhỏ gọn như vòng tay ESD, vòng đeo chân ESD, nhíp ESD, nút bịt tai chống ồn và bao ngón tay cao su. Đây là những vật tư tiêu hao được dùng thường xuyên, cần truy xuất nhanh và phân loại rõ ràng.
CA 501 phù hợp hơn khi bạn muốn tách các nhóm phụ kiện khác nhau vào cùng một hộp, ví như găng tay ESD ở một ngăn và khẩu trang phòng sạch ở ngăn còn lại, hoặc tăm bông phòng sạch và que dính bụi phòng sạch ở hai ô riêng. Cách bố trí này giúp nhân viên lấy đúng vật tư mà không cần lục tìm.
CA 501-2 phù hợp khi cần đóng gói theo bộ, ví như bộ kiểm tra ESD gồm máy đo tĩnh điện (SL-030, SRM-200, FMX-004) hoặc máy kiểm tra vòng tay (Hakko 498, FG-470, BK498) cùng phụ kiện đi kèm.
Thực tế tại nhiều khu vực ESD và phòng sạch mà Thái Quảng từng hỗ trợ triển khai, các hộp CA 500/501 thường được bố trí ngay tại bàn thao tác để chứa nhíp ESD, bao ngón tay và vòng tay ESD, trong khi CA 501-2 được đặt trên kệ phụ để chứa bộ đo kiểm hoặc vật tư tiêu hao dự phòng.
Ứng dụng trong kho 5S, line sản xuất và phòng kỹ thuật
Cả ba mã CA 500, CA 501 và CA 501-2 đều phù hợp để triển khai theo tiêu chuẩn 5S nhờ thiết kế ngăn nắp, dễ nhận diện và dễ chuẩn hóa vị trí.
Trong line lắp ráp, các hộp thường được đặt ngay trên bàn thao tác hoặc giá đỡ cạnh trạm làm việc. Nhờ ngăn kéo trong suốt, công nhân có thể nhìn thấy vật tư còn lại mà không cần dừng tay, giúp duy trì nhịp sản xuất liên tục. Khe cài thẻ tên hỗ trợ gán mã SKU hoặc tên linh kiện theo chuẩn FIFO, giảm thiểu nhầm lẫn khi có nhiều loại vật tư tương tự nhau.
Trong kho phụ tùng và phòng bảo trì, CA 501-2 thường được dùng để chứa dụng cụ nhỏ theo bộ hoặc linh kiện thay thế theo nhóm thiết bị. Bố trí theo vị trí cố định kết hợp với nhãn thẻ tên giúp kỹ thuật viên tìm đúng vật tư ngay lần đầu, không mất thời gian tìm kiếm.
Trong phòng R&D và phòng kỹ thuật, CA 500 và CA 501 thường được ghép thành cụm để lưu linh kiện điện tử theo dự án hoặc theo bo mạch. Khả năng xếp chồng giúp tận dụng không gian bàn làm việc mà vẫn giữ được sự gọn gàng.
Nếu khu vực làm việc có yêu cầu kiểm soát ESD thì bạn nên kết hợp thêm các giải pháp phù hợp như dùng thiết bị thổi ion để khử tĩnh điện nhằm đảm bảo môi trường lưu trữ đạt chuẩn.
Ghép hộp rời hay mua tủ lắp sẵn nguyên dàn?
Ngoài việc mua từng hộp CA 500/501/501-2 rồi tự ghép, bạn cũng có thể cân nhắc các hệ tủ lắp sẵn nguyên dàn của ChoongAng Brain để tiết kiệm thời gian lắp đặt và đảm bảo tính đồng bộ ngay từ đầu.

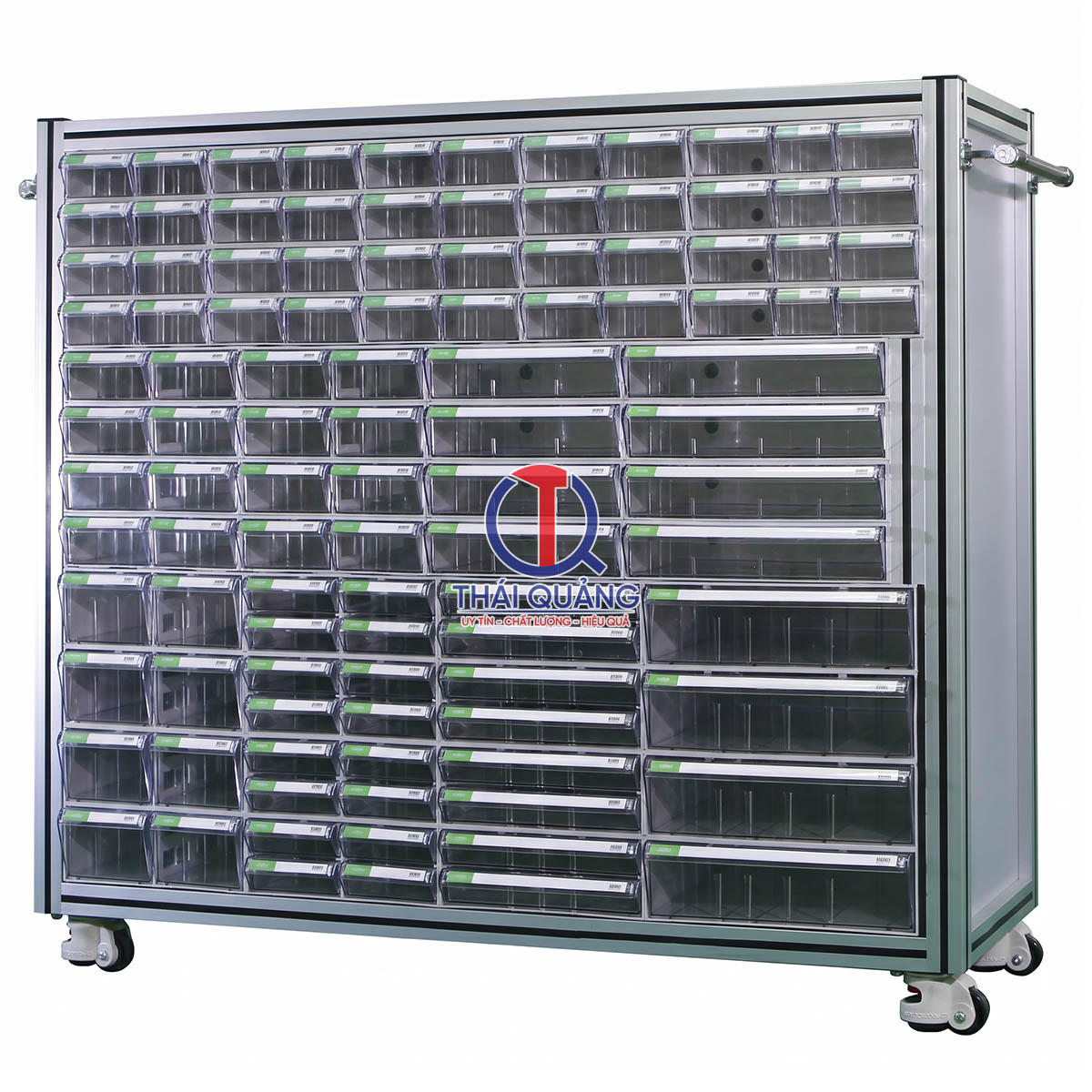

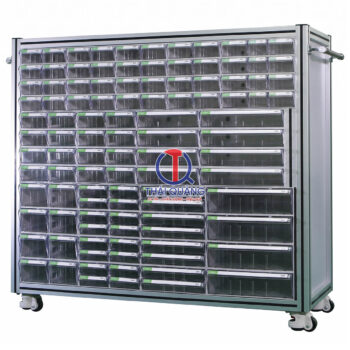

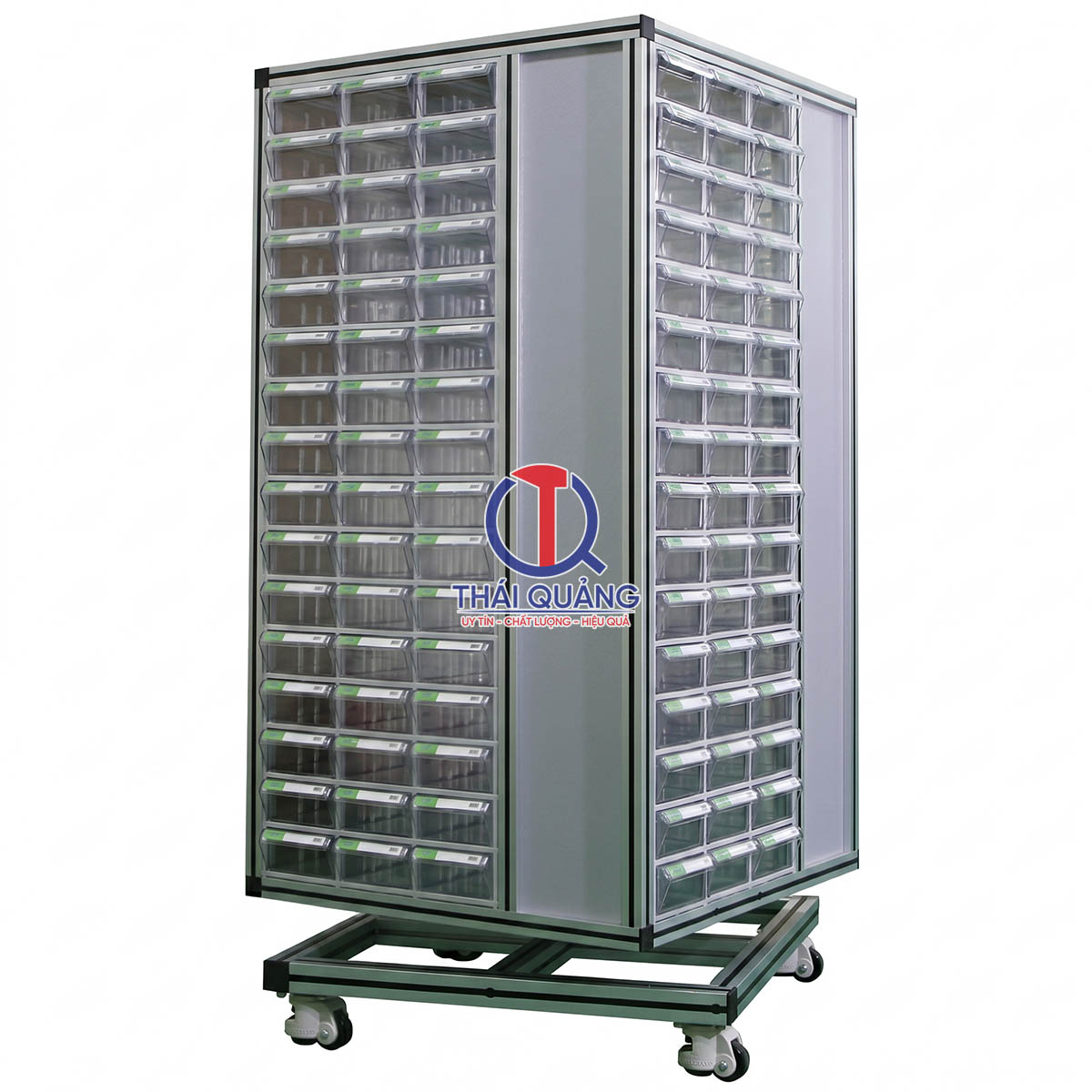

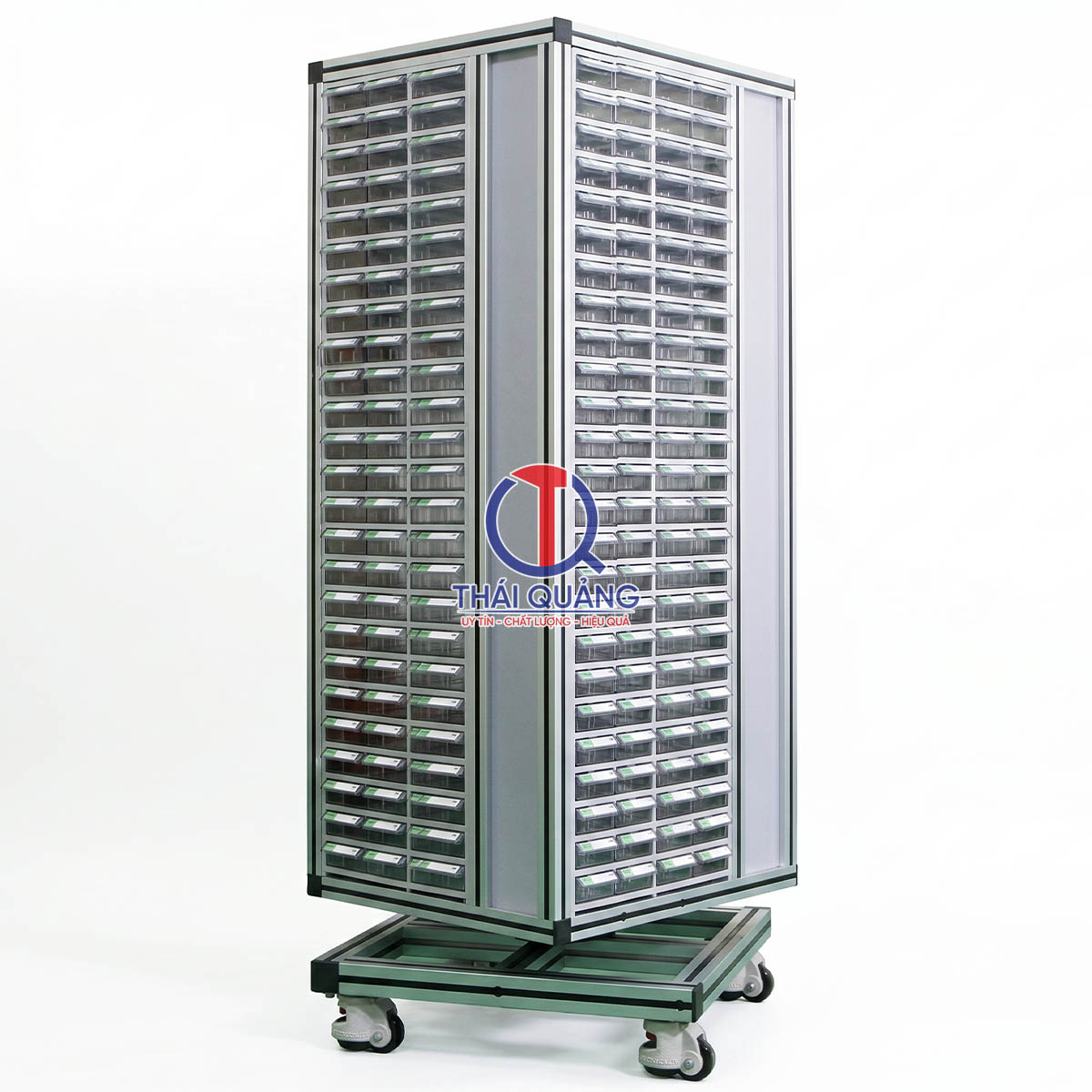

| Tiêu chí | Ghép hộp CA 500/501/501-2 | Tủ CA 1006 (84 ngăn) | Tủ CA 1003 (640 ngăn + 1 ngăn đặc biệt) | Tủ CA 1001 (800 ngăn) |
|---|---|---|---|---|
| Cấu thành | Tự chọn và ghép theo nhu cầu | 20×CA 501-2 + 8×CA 502 + 8×CA 503 + 4×CA 504 + 4×CA 505 + 4×CA 506 | 320×CA 501 + 1 ngăn đặc biệt | 400×CA 501 |
| Số ngăn | Linh hoạt, mở rộng dần | 84 ngăn, đa dạng kích thước | 640 ngăn nhựa + 1 ngăn đặc biệt | 800 ngăn |
| Tính linh hoạt | Cao, tùy biến theo từng công đoạn | Trung bình, phù hợp kho đa dạng SKU | Thấp, chuẩn hóa đồng bộ, 4 mặt, xoay 360° | Thấp, chuẩn hóa đồng bộ, 4 mặt, xoay 360° |
| Phù hợp khi | Cần tùy biến, mở rộng từng bước | Kho cần nhiều loại ngăn khác nhau | Kho linh kiện lớn, cần đồng bộ | Kho linh kiện rất lớn, số lượng cao |
| Thời gian triển khai | Nhanh, lắp từng bước | Nhanh, lắp sẵn | Nhanh, lắp sẵn | Nhanh, lắp sẵn |
Nguyên tắc chọn đơn giản: nếu bạn ưu tiên đa dạng SKU và tùy biến theo từng công đoạn, ghép hộp rời là hướng linh hoạt hơn. Nếu bạn cần chuẩn hóa đồng bộ cho kho linh kiện số lượng lớn, tủ CA 1003 hoặc CA 1001 sẽ tiết kiệm thời gian lắp đặt và quản lý hơn. Tủ CA 1006 là lựa chọn trung gian khi kho cần nhiều loại ngăn có kích thước khác nhau trong cùng một hệ thống.
Lưu ý khi chọn mua và triển khai thực tế
Trước khi đặt hàng, có một vài điểm bạn nên kiểm tra kỹ để tránh chọn sai mã:
Thứ nhất, đo kỹ kích thước lòng trong của từng mã và đối chiếu với kích thước thực tế của vật tư cần chứa. Kích thước lòng trong là giới hạn thực tế, không phải kích thước ngoài của hộp.

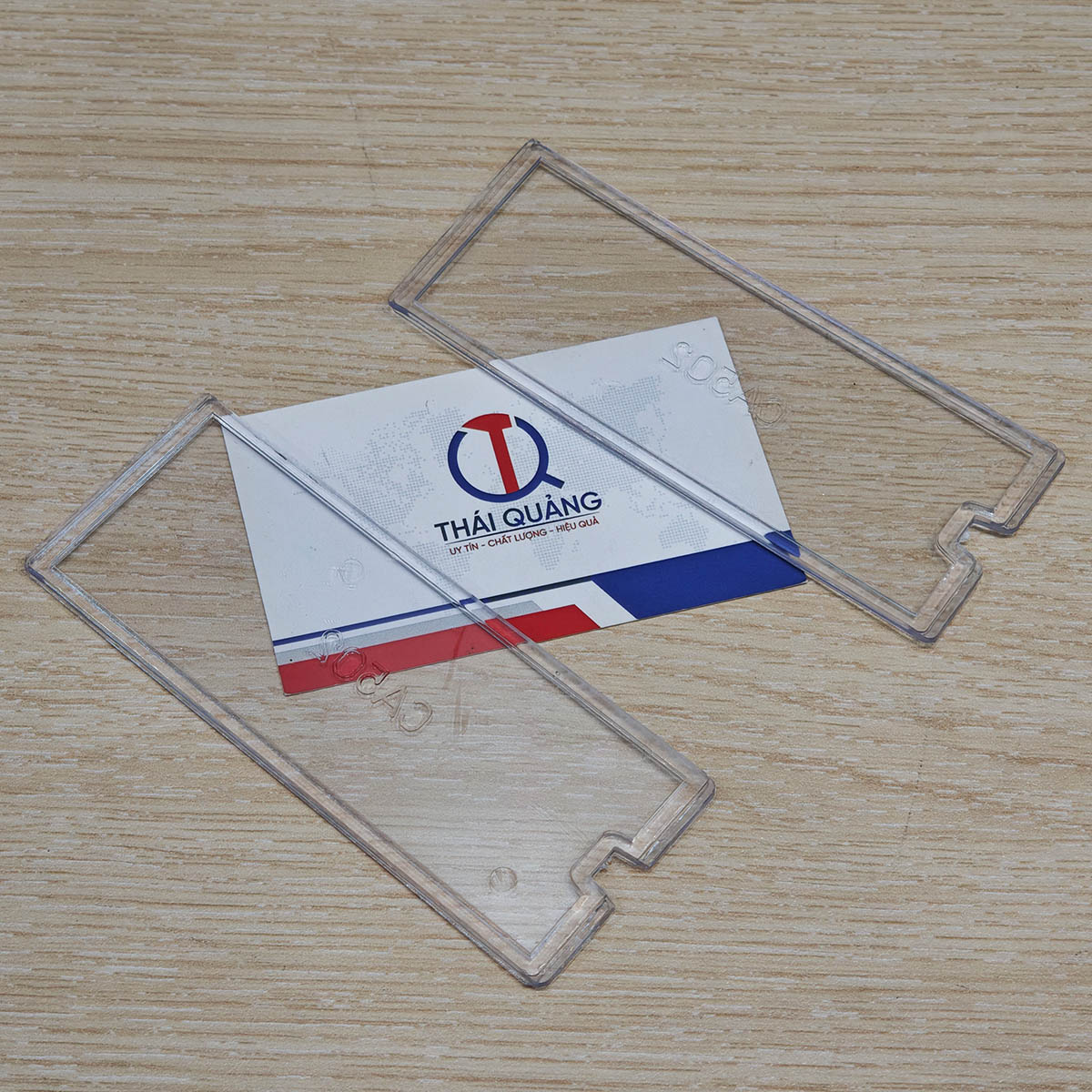

Thứ hai, xác định trước có cần vách ngăn hay không. Nếu cần chia ô nhỏ hơn trong từng ngăn, hãy đặt thêm vách ngăn phù hợp với từng mã (69 × 26 mm cho CA 500/501 và 94 × 38 mm cho CA 501-2), vì đây là phụ kiện bán riêng.
Thứ ba, với linh kiện điện tử nhạy cảm với tĩnh điện, hộp nhựa thông thường chưa đủ để bảo vệ hoàn toàn. Nên cân nhắc chuyển sang dùng hộp ESD hoặc thêm quy trình bảo quản ESD phù hợp như sử dụng túi chống tĩnh điện, dây tiếp đất ESD và kiểm soát môi trường xung quanh.
Thứ tư, nếu hộp được đặt trong khu vực phòng sạch, nên bố trí cùng khu vực với các thiết bị kiểm soát bụi và ESD để giảm nguy cơ nhiễm bẩn vật tư bên trong.
Hy vọng nội dung trên đã giúp bạn hiểu rõ hơn về ba mã hộp nhựa ngăn kéo CA 500, CA 501 và CA 501-2 của ChoongAng Brain, từ thông số kỹ thuật, điểm khác biệt thực dụng cho đến gợi ý phân bổ vật tư theo từng nhóm ứng dụng.
Nếu bạn cần tư vấn thêm về việc chọn mã phù hợp, tính toán số lượng hộp cần thiết, hoặc muốn tìm hiểu thêm về các giải pháp lưu trữ ESD và phòng sạch đồng bộ, hãy liên hệ với Thái Quảng để được hỗ trợ trực tiếp. Chúng tôi sẵn sàng tư vấn và cung cấp giải pháp phù hợp với thực tế vận hành của bạn.
