Hộp nhựa công nghiệp CA 550, CA 600, CA 602 Brain

Hộp nhựa CA 550, CA 600 và CA 602 của ChoongAng Brain (Hàn Quốc) là ba mã khay kéo chịu tải nặng, thiết kế 1 ngăn kéo lớn với khung nhựa gia cường, phù hợp lưu trữ linh kiện cơ khí, linh kiện điện tử, đồ nghề và một phần vật tư ESD/phòng sạch trong xưởng sản xuất. Điểm khác biệt rõ nhất so với hộp ngăn kéo thông thường là cả ba mã đều có kích thước trong rộng rãi, rãnh chờ vách ngăn và khe cài thẻ tên tích hợp sẵn, tạo điều kiện để phân bổ vật tư theo logic rất cụ thể: mã nhỏ cho ốc vít và linh kiện rời, mã trung cho tool và phụ kiện ESD, mã lớn cho bo mạch PCB và vật tư phòng sạch.

Là đơn vị chuyên về khử tĩnh điện và phòng sạch, Thái Quảng nhận thấy ba mã CA này có thể kết hợp rất tốt với dải sản phẩm ESD/phòng sạch sẵn có để hình thành những cụm tủ lưu trữ logic theo từng khu vực: SMT, lắp ráp, sửa chữa hay kho phụ tùng. Nội dung dưới sẽ đi vào chi tiết từng mã, từng khu vực ứng dụng và cách phối hợp chúng thành hệ tủ hoàn chỉnh.

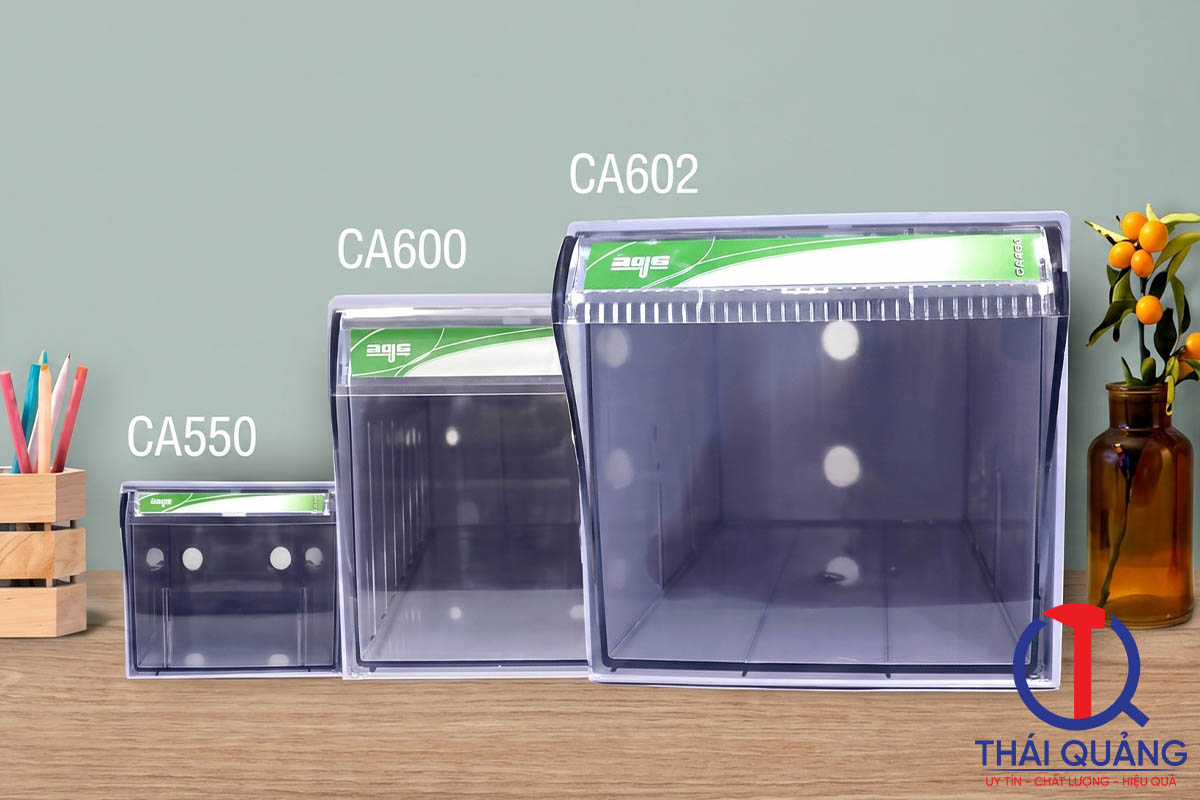

Tổng quan về hộp nhựa CA 550, CA 600, CA 602 Brain

Cả ba mã CA 550, CA 600 và CA 602 đều thuộc dòng hộp ngăn kéo chịu tải nặng của ChoongAng Brain, với tỷ lệ chiều rộng và chiều cao cân đối, tạo form khối hộp vững chãi. Cơ cấu kéo trượt chịu lực tốt, thao tác nhẹ tay ngay cả khi ngăn đang chứa đầy vật tư nặng.

Ngăn kéo trong suốt là điểm cộng thực dụng: bạn có thể nhìn thấy vật tư bên trong mà không cần kéo ra kéo vào nhiều lần, tiết kiệm thao tác đáng kể trong môi trường sản xuất bận rộn. Tại tay nắm, khe cài thẻ tên được tích hợp sẵn, chỉ cần rút thẻ giấy ra và ghi mã vật tư lên đó là xong, không cần dán nhãn ngoài hay dùng băng keo.

Lòng khay có rãnh chờ để lắp thêm vách ngăn (bán rời), giúp chia nhỏ không gian lưu trữ theo nhu cầu thực tế. Vì là các mã thiết kế để chịu tải nặng, khung nhựa được gia cường đặc biệt so với hộp ngăn kéo thông thường. Dù là ba kích thước độc lập, chúng vẫn có thể kết hợp thành hệ tủ công nghiệp lớn, điển hình như tủ CA 1005 gồm 35 x CA 550 và 30 x CA 600 (tổng 65 ngăn).

Bảng kích thước kỹ thuật và gợi ý ứng dụng chính

Trước khi đi vào phân bổ chi tiết, bảng so sánh sau giúp bạn nắm nhanh thông số và định hướng ứng dụng của từng mã:

Mã sản phẩm	Kích thước ngoài (W×L×H) mm	Kích thước trong (W×L×H) mm	Kích thước vách ngăn mm	Số ngăn	Gợi ý ứng dụng chính
CA 550	144×230(211)×112	135×207×103	128×84	1 ngăn	Ốc vít, điện trở, tụ, IC nhỏ, phụ kiện tiêu hao
CA 600	168×350(328)×156	155×322×144	149×117	1 ngăn	Tool cầm tay, nhíp ESD, bộ hàn, phụ kiện ESD trung bình
CA 602	232×360(328)×200	220×322×187	210×140	1 ngăn	PCB, module điện tử, thiết bị đo ESD, quần áo phòng sạch

Nhìn vào kích thước trong, sự khác biệt rõ nhất nằm ở chiều cao: CA 550 chỉ có 103 mm trong khi CA 602 lên đến 187 mm, phù hợp cho những vật tư có chiều cao hoặc cần xếp chồng lớp. Chiều dài trong của CA 600 và CA 602 đều là 322 mm, đủ để đặt ngang tua vít dài, nhíp ESD hay thậm chí một bo mạch PCB cỡ trung.

Nguyên tắc phân bổ theo kích thước trong

Cách đơn giản nhất để chọn mã phù hợp là dựa vào kích thước vật tư lớn nhất mà bạn cần chứa, sau đó cộng thêm khoảng trống thao tác tay khoảng 10-15 mm mỗi chiều. Với vật tư nhỏ và nhiều chủng loại, ưu tiên CA 550 vì số lượng ngăn nhiều hơn trong cùng một tủ, giúp phân loại chi tiết hơn. Với vật tư dài hoặc cần không gian rộng để thao tác, CA 600 và CA 602 là lựa chọn hợp lý hơn.

Một lưu ý quan trọng: cả ba mã đều là 1 ngăn kéo lớn, nên nếu không dùng vách chia thì rất dễ bị lẫn lộn vật tư. Thực tế triển khai cho thấy nên kết hợp vách ngăn ngay từ đầu, đặc biệt với linh kiện điện tử nhỏ hoặc phụ kiện tiêu hao có nhiều chủng loại.

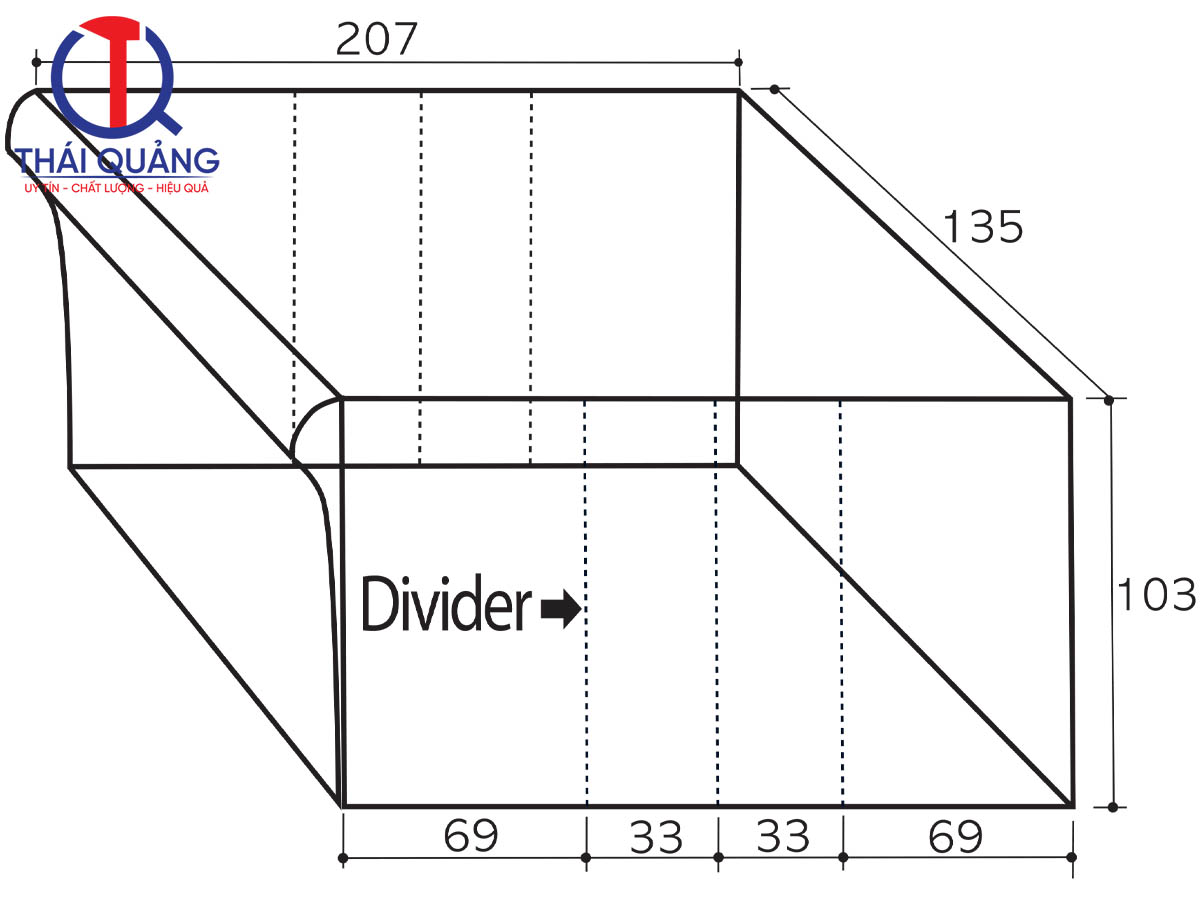

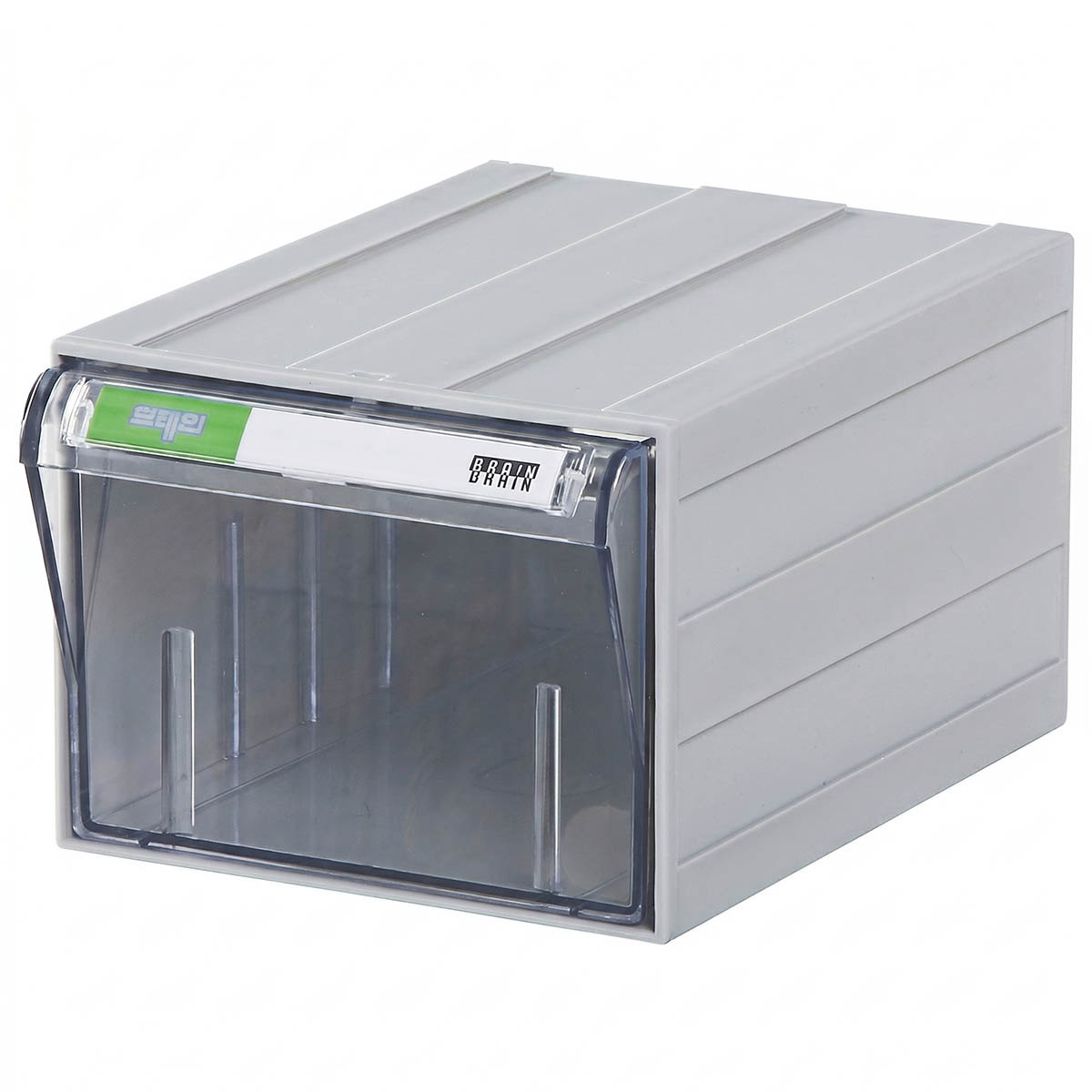

Gợi ý phân bổ chi tiết cho CA 550 (135×207×103 mm)

Linh kiện cơ khí nhỏ: bu lông, ốc, vít, vòng đệm

CA 550 là lựa chọn tự nhiên cho nhóm linh kiện cơ khí nhỏ. Kích thước trong 135×207 mm đủ để chia 3-4 ô bằng vách ngăn, mỗi ô chứa một nhóm: bu lông M3-M6, đai ốc, vòng đệm phẳng, vòng hãm. Chiều cao 103 mm vẫn thao tác tay thoải mái, không bị vướng khi lấy vật tư ở đáy ngăn.

Thẻ tên nên ghi theo format “Loại – Kích thước – Vật liệu”, ví dụ “Bu lông M4×20 – Inox” để giảm sai sót khi lắp ráp. Với trường hợp ốc vít dùng để bắt vào PCB hoặc fixture ESD, bạn có thể lót thêm túi ESD nhỏ hoặc khay nhựa ESD mini bên trong ngăn để đảm bảo an toàn tĩnh điện.

Linh kiện điện tử rời: điện trở, tụ, IC, diode, transistor

Đây là ứng dụng phổ biến nhất của CA 550 trong môi trường điện tử. Chia 4-6 ô bằng vách, mỗi ô gán cho một nhóm linh kiện: điện trở dán, điện trở đuôi, tụ gốm, tụ điện phân, diode, transistor, IC DIP/SOP nhỏ.

Cần lưu ý rằng CA 550 là hộp nhựa thông thường, không phải vật liệu ESD. Bởi vậy, IC và linh kiện nhạy tĩnh điện nên được đặt trong khay ESD nhỏ hoặc túi ESD trước, rồi mới cho vào từng ô của ngăn kéo. Hộp CA chỉ đóng vai trò “hộp mẹ” để phân loại và lưu trữ, còn lớp bảo vệ ESD thực sự nằm ở khay/túi bên trong. Kích thước trong 135×207 mm vừa khớp với nhiều loại khay nhựa ESD nhỏ phổ biến trên thị trường, nên việc lồng ghép này khá thuận tiện.

Vị trí lý tưởng cho nhóm CA 550 này là gần bàn sửa chữa hoặc bàn test, kết hợp với vòng tay ESD, thảm bàn ESD và máy hàn thiếc nhỏ.

Phụ kiện tiêu hao phòng sạch và ESD nhỏ

Mỗi CA 550 có thể được gán cho một nhóm tiêu hao nhỏ, ví dụ: bao ngón tay cao su (một ô), nút bịt tai chống ồn (một ô), tăm bông phòng sạch (một ô), que dính bụi phòng sạch (một ô). Chia 3-4 ô bằng vách, dễ đếm số gói còn lại sau mỗi ca và cấp phát nhanh tại line.

Vị trí phù hợp là khu air-shower hoặc điểm cấp phát phòng sạch bên ngoài, nơi nhân viên lấy vật tư trước khi vào khu sản xuất. Hộp vẫn nằm trong tủ, không cần đưa vào khu critical.

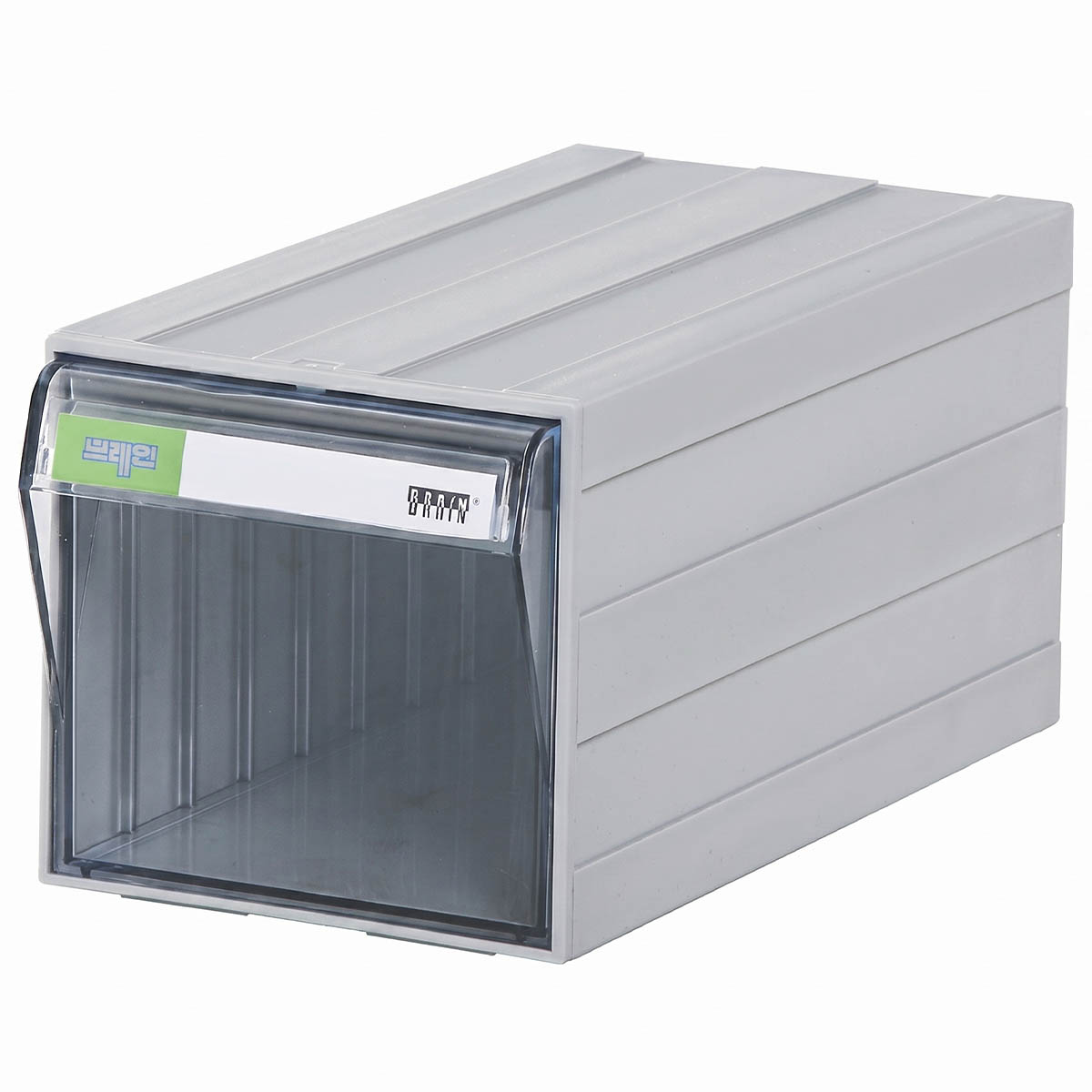

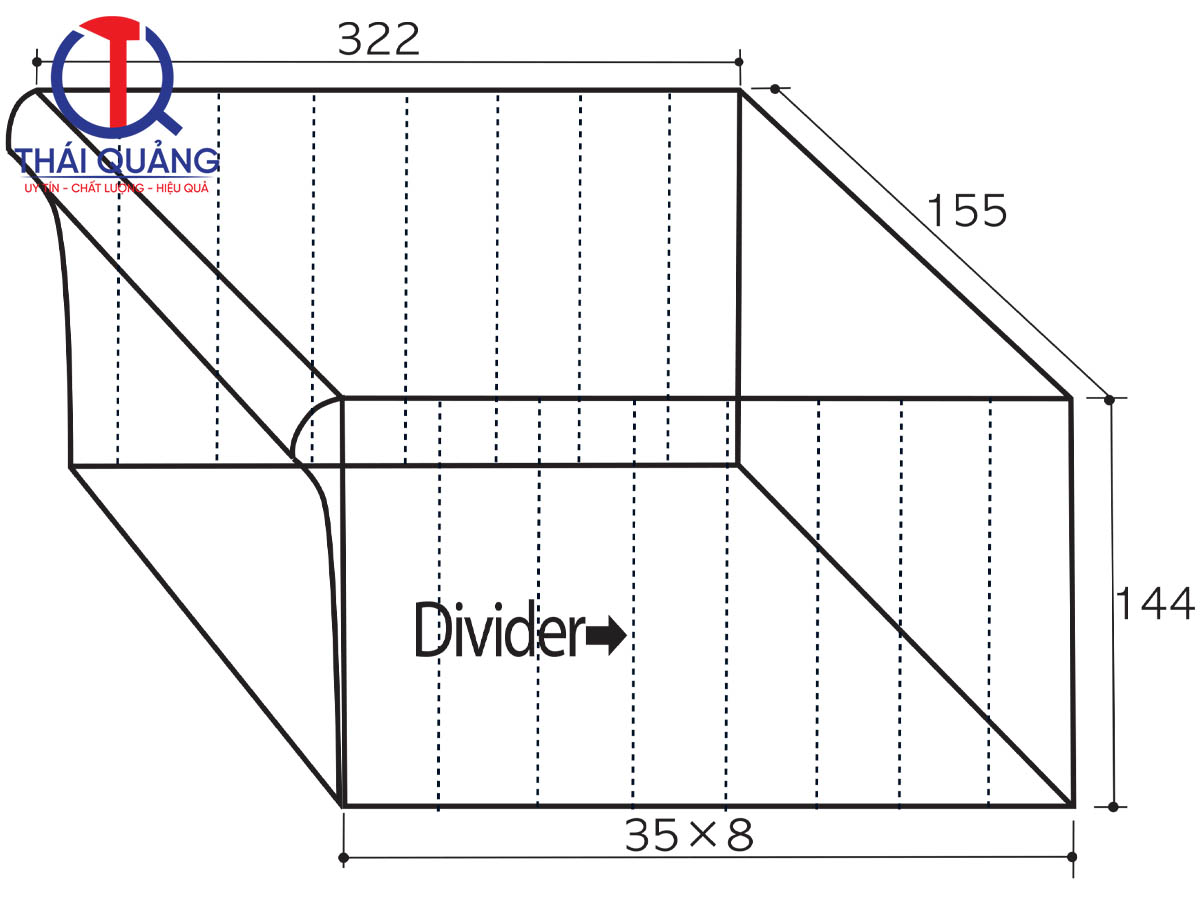

Gợi ý phân bổ chi tiết cho CA 600 (155×322×144 mm)

Dụng cụ cầm tay và ESD tools

CA 600 đủ dài để chứa tua vít, nhíp, kìm, mỏ lết loại nhỏ và thước kẹp 150 mm xếp ngang 2-3 chiếc. Chiều dài trong 322 mm cũng đủ cho tua vít điện cỡ nhỏ hoặc bút hàn thiếc đặt ngang.

Cách chia hợp lý là dùng vách ngăn tạo 2-3 khoang: khoang đầu cho nhíp ESD và tua vít ESD, khoang giữa cho mỏ lết, kìm và búa nhỏ, khoang cuối cho phụ kiện hàn như mũi hàn dự phòng, bông lau đầu hàn và cuộn thiếc nhỏ. Thái Quảng có thể cấu hình một CA 600 như “ngăn toolkit ESD tiêu chuẩn” cho mỗi station: nhíp ESD, vòng tay ESD, bút hàn thiếc và vài đầu mũi hàn dự phòng gom trong cùng một ngăn, giúp nhân viên lấy đủ bộ chỉ trong một thao tác.

Vật tư ESD và phòng sạch dạng hộp hoặc gói trung bình

CA 600 phù hợp cho các vật tư có kích thước trung bình như hộp vòng tay ESD, vòng đeo chân ESD, hộp ổ cắm ESD, quả cầu tiếp địa kèm dây, hay găng tay ESD/phòng sạch đóng hộp hoặc đóng túi. Bạn có thể dùng một ngăn CA 600 để gom đầy đủ bộ ESD cho một bàn làm việc: vòng tay, dây nối, ổ cắm ESD, quả cầu tiếp địa nhỏ và tài liệu hướng dẫn kèm phiếu kiểm tra vòng tay. Thẻ tên ghi rõ “Bộ ESD Station #x” để truy vết khi cần.

Tài liệu và giấy tờ phòng sạch

Chiều dài trong 322 mm và chiều rộng 155 mm của CA 600 đủ để chứa vở và sổ phòng sạch A5, A6 xếp ngang hoặc đứng, cũng như giấy in phòng sạch cỡ A5, A6 hoặc bundle A4 gấp đôi. Bạn có thể cấu hình một ngăn “Logbook + biểu mẫu” cho từng máy hoặc từng line, kết hợp với bút phòng sạch và tem nhãn. Lưu ý là khổ A4 nguyên tờ không vừa với CA 600, trường hợp cần chứa tài liệu A4 nguyên tờ thì CA 602 là lựa chọn phù hợp hơn.

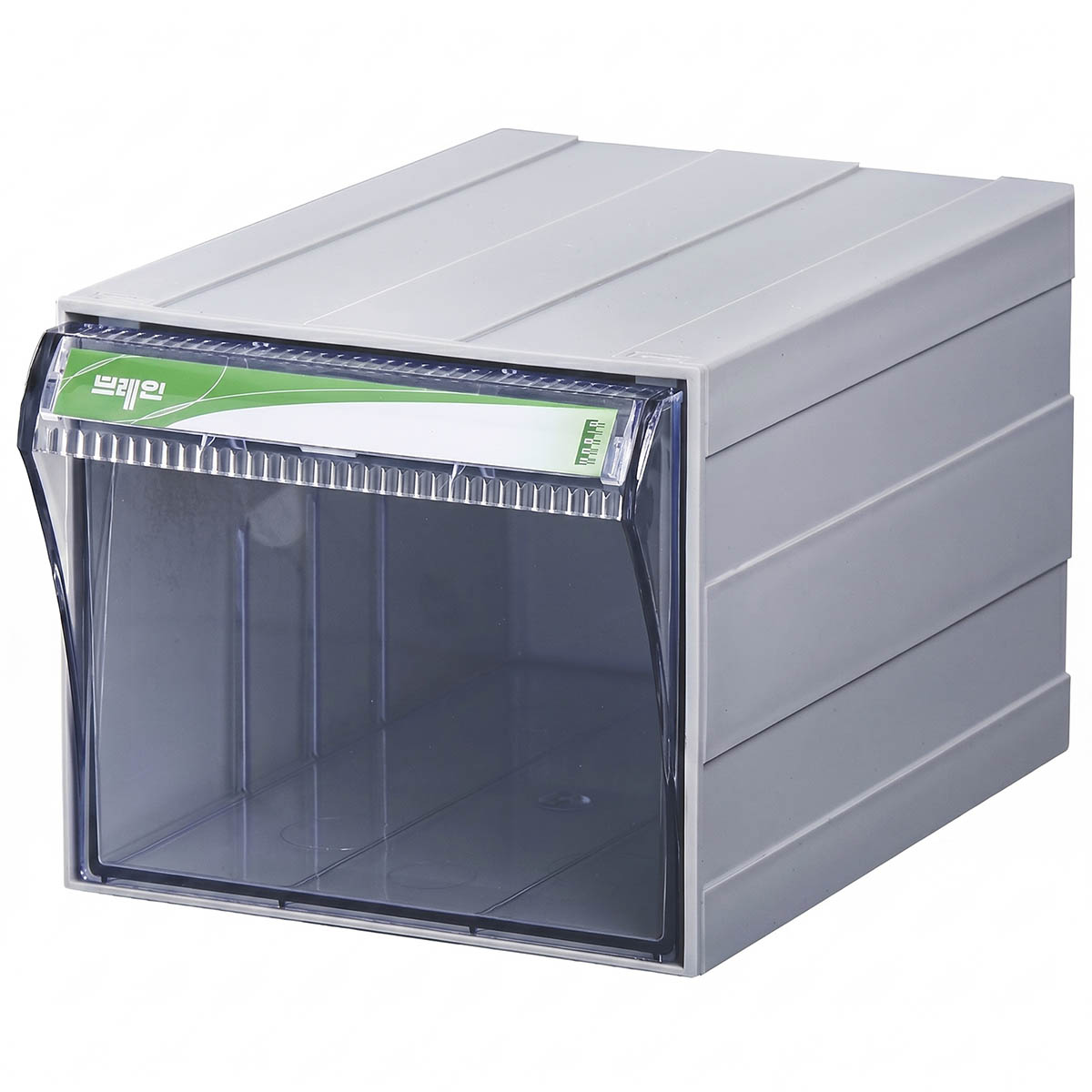

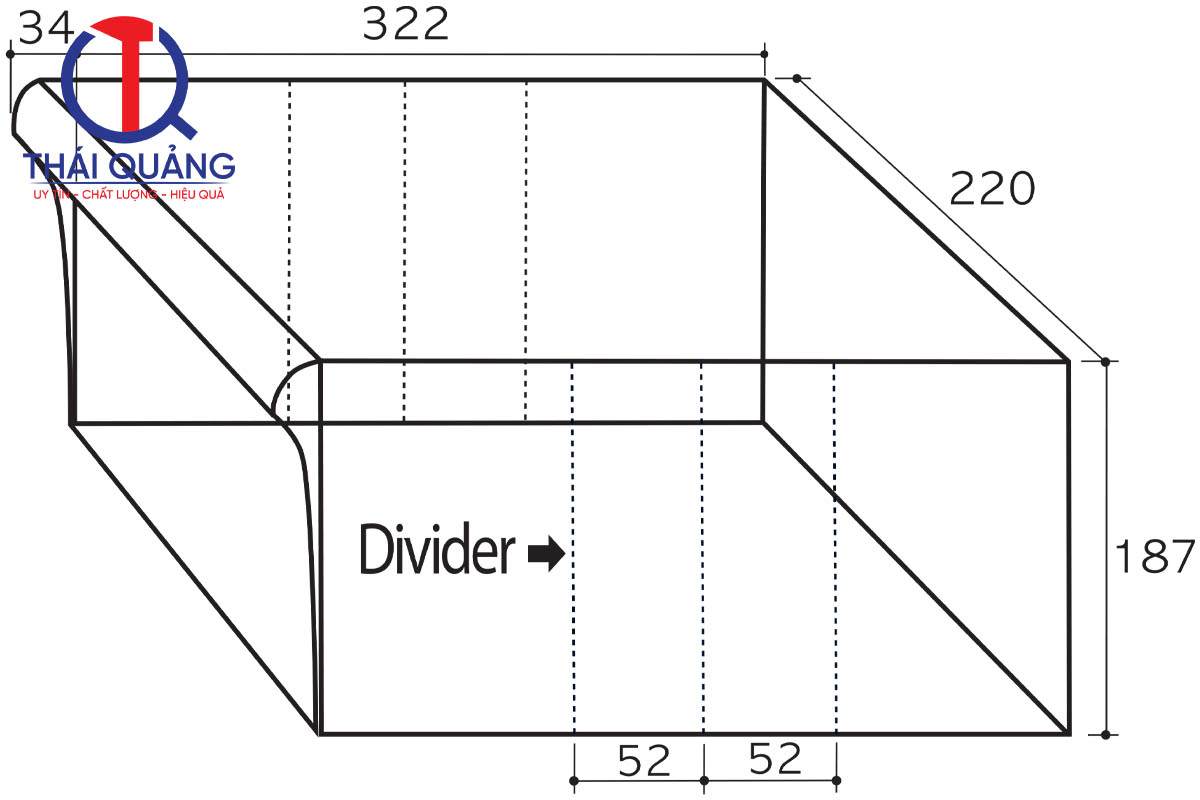

Gợi ý phân bổ chi tiết cho CA 602 (220×322×187 mm)

Bo mạch PCB, module điện tử và linh kiện giá trị cao

Kích thước trong 220×322 mm của CA 602 rất phù hợp cho PCB cỡ 100×150, 150×200 hay 200×250 mm xếp ngang hoặc dựng trong khay. Các board sản phẩm, sub-board, module nguồn, module RF và card mở rộng đều có thể chứa thoải mái.

Tương tự CA 550, vật liệu CA 602 không phải ESD, nên PCB và linh kiện nhạy tĩnh điện cần được đặt trong túi chống tĩnh điện, khay nhựa ESD hoặc tray ESD trước khi cho vào ngăn. Có thể chia 2 khoang bằng vách: khoang đầu cho PCB chưa lắp, khoang sau cho PCB đã rework hoặc test xong. Thẻ tên nên ghi rõ mã PCB, revision và trạng thái (OK / NG / REWORK) để truy vết nhanh.

Quạt ion, máy đo và thiết bị kiểm tra ESD

CA 602 chứa tốt các thiết bị kích thước lớn hơn như quạt thổi ion cỡ nhỏ (SL-001, BK001, BK5600, BK401, SL-801D, DC-001B, U201), máy đo tĩnh điện (SL-030, SRM-200, FMX-004) và máy kiểm tra vòng tay (Hakko 498, FG-470, BK498). Mỗi ngăn có thể là một “bộ thiết bị ESD định kỳ”: máy đo kèm dây nguồn, tài liệu hiệu chuẩn và logbook. Khi kết hợp với giải pháp của Thái Quảng, doanh nghiệp có thể thiết kế một tủ CA 602 chuyên cho “ESD audit & maintenance”, tối ưu quản lý thiết bị đo theo chu kỳ kiểm định.

Thiết bị nhỏ và máy móc phụ trợ cỡ mini

Kích thước trong 220x322x187 mm phù hợp để chứa máy hàn thiếc cỡ nhỏ, bút hàn thiếc, trạm hàn mini, máy cấp vít cỡ nhỏ, máy bóc tách tem nhãn cỡ nhỏ và máy cắt băng dính cỡ nhỏ. Mỗi ngăn CA 602 có thể quy hoạch cho một bộ thiết bị kèm phụ kiện, ví dụ “Trạm hàn thiếc + mũi hàn + cuộn thiếc + dây nguồn” gom trong cùng một ngăn. Cách làm này giúp gom bộ, giảm thất lạc và thuận tiện khi bảo trì hoặc luân chuyển giữa các line.

Quần áo, mũ, găng tay và khẩu trang phòng sạch dạng dự trữ

Chiều cao trong 187 mm của CA 602 đủ để chứa 1-2 bộ quần áo phòng sạch gấp gọn, 3-5 mũ phòng sạch, 10-20 đôi găng tay phòng sạch/ESD đóng túi hoặc một hộp khẩu trang phòng sạch. Cách bố trí theo size rất hiệu quả: một ngăn cho size S, một ngăn cho size M, một ngăn cho size L, ghi rõ trên thẻ tên. Một tủ CA 602 đặt gần khu thay đồ có thể đóng vai trò “tủ dự phòng khẩn cấp” cho trang phục phòng sạch, đảm bảo luôn có sẵn khi cần bổ sung nhanh.

Tài liệu, notebook, check sheet và kit đào tạo

CA 602 thích hợp cho sổ phòng sạch A4, vở A4/A5/A6, check sheet đóng tập và bộ tài liệu work instruction, SOP ESD, form kiểm tra. Bạn cũng có thể gom một “training kit” trong một ngăn: tài liệu hướng dẫn, vài mẫu linh kiện lỗi minh họa và tool demo. Một tủ CA 602 ở phòng kỹ thuật chuyên chứa tài liệu kỹ thuật và đào tạo ESD/phòng sạch giúp kỹ sư truy cập nhanh mà không mất thời gian tìm kiếm.

Phối hợp 3 mã CA 550, CA 600, CA 602 thành hệ tủ theo từng khu vực

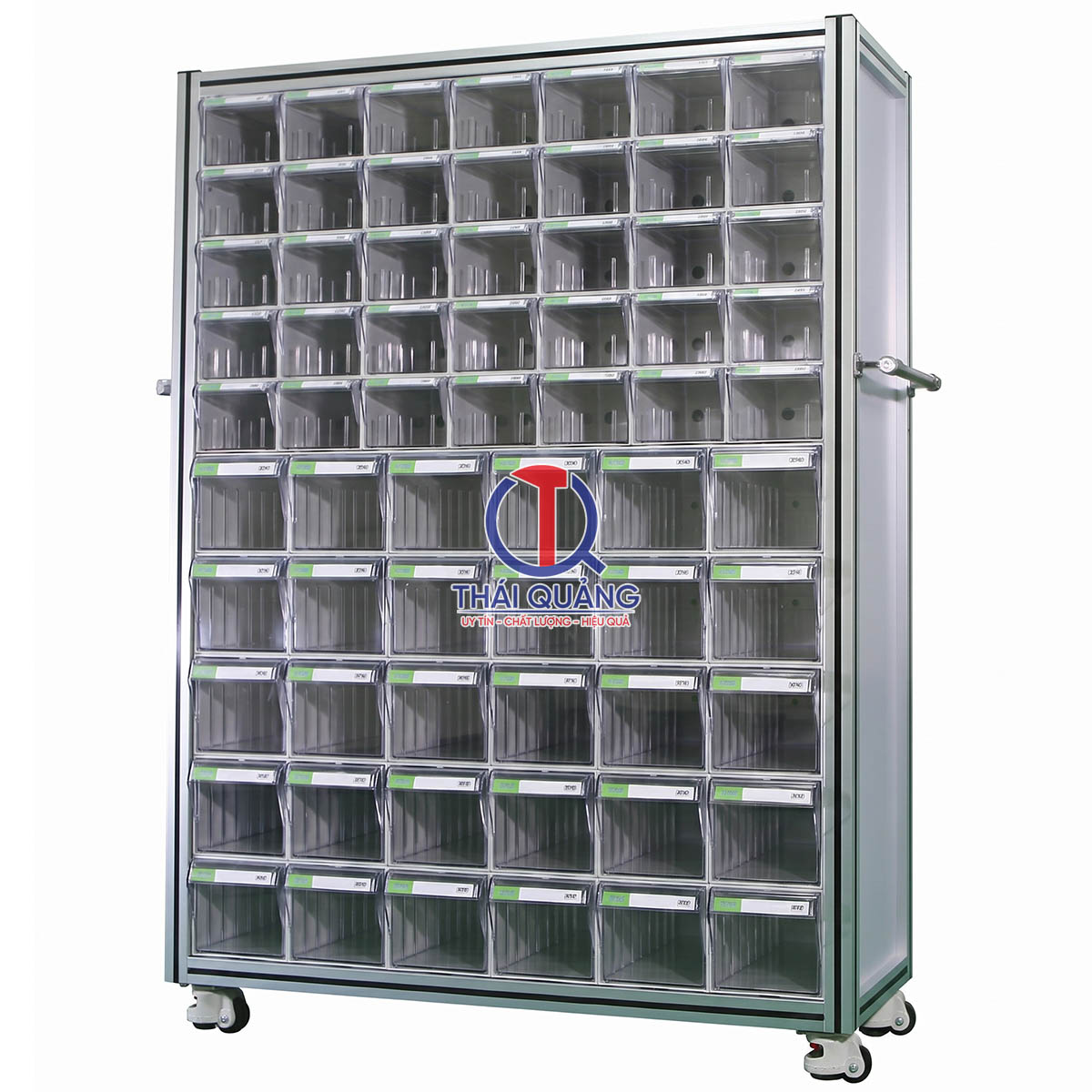

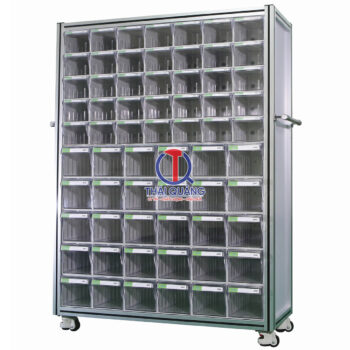

Mô hình tủ CA 1005 và gợi ý layout kết hợp

Tủ CA 1005 với 65 ngăn (35 x CA 550 + 30 x CA 600) là ví dụ điển hình cho tủ kết hợp mã nhỏ và trung. Layout thường thấy là hàng trên dùng CA 550 cho linh kiện nhỏ như điện trở, tụ, ốc vít; hàng giữa kết hợp CA 550 và CA 600 cho IC, module nhỏ và tool cầm tay; hàng dưới dùng CA 600 cho trạm hàn mini, bộ tool và phụ kiện ESD. Nếu cần thêm CA 602, bố trí tủ riêng bên cạnh dành cho PCB và thiết bị đo là hợp lý nhất.

Bảng gợi ý layout tủ theo tầng, có thể dùng làm tài liệu chuẩn hóa giữa các line:

Tầng tủ	Mã hộp	Số lượng gợi ý	Loại vật tư chính
Trên cùng	CA 550	10-15 ngăn	Điện trở, tụ, IC nhỏ, ốc vít
Giữa trên	CA 550	10-15 ngăn	Phụ kiện tiêu hao, bao ngón tay, nút tai
Giữa dưới	CA 600	10-15 ngăn	Tool cầm tay, nhíp ESD, bộ hàn
Dưới cùng	CA 600	10-15 ngăn	Phụ kiện ESD, vòng tay, ổ cắm ESD
Tủ riêng	CA 602	Tùy nhu cầu	PCB, thiết bị đo ESD, quần áo phòng sạch

Khu SMT và lắp ráp PCB

Tại khu SMT, CA 550 phù hợp cho feeder spare parts, ốc bắt feeder, vít nhỏ và điện trở/tụ thường dùng. CA 600 đảm nhận tool thay nozzles, tool bảo trì, trạm hàn sửa chữa SMT, nhíp ESD và máy cấp vít cỡ nhỏ. CA 602 chứa PCB đang chờ rework, tray module và quạt ion nhỏ đặt dự phòng.

Thái Quảng có thể cung cấp thêm vòng tay ESD, mat ESD, quạt ion và máy đo tĩnh điện để kết hợp với tủ CA, tạo thành trọn bộ “ESD workcell” cho từng station SMT.

Khu phòng sạch và kho vật tư tiêu hao

Phân bổ theo kích thước vật tư rất rõ ràng: CA 550 cho bao ngón tay, tăm bông phòng sạch, que dính bụi và nút tai; CA 600 cho găng tay ESD/phòng sạch, khẩu trang và khăn lau phòng sạch; CA 602 cho quần áo, mũ phòng sạch, sổ phòng sạch A4/A5 và giấy in phòng sạch. Bạn có thể gán một tủ cho mỗi cấp độ phòng sạch hoặc mỗi khu (assembly, packaging) để dễ quản lý và kiểm soát tồn kho.

Khu bảo trì và kho dụng cụ

CA 550 chứa bu lông, ốc, washer, lò xo, chốt định vị và phụ kiện máy. CA 600 đảm nhận mỏ lết, búa, tua vít điện, đồng hồ đo và máy cắt băng dính nhỏ. CA 602 phù hợp cho máy bóc tem, máy cấp vít, bộ dụng cụ bảo trì lớn hơn và thiết bị ESD chuyên dụng. Thẻ tên nên chuẩn hóa theo format “Nhóm – Mã – Máy áp dụng” để truy vết nhanh khi bảo trì định kỳ.

Kinh nghiệm triển khai thực tế và lưu ý ESD/phòng sạch khi dùng

Lưu ý về chống tĩnh điện khi dùng hộp nhựa thông thường

Nhiều loại hộp nhựa công nghiệp trên thị trường gồm cả dòng CA 550, CA 600, CA 602, là nhựa thông thường, không phải vật liệu ESD. Bởi vậy, không nên đặt trực tiếp linh kiện nhạy tĩnh điện vào ngăn kéo mà không có lớp bảo vệ trung gian. Giải pháp an toàn là chuyển sang dùng hộp ESD chuyên dụng hoặc lót khay bằng khăn ESD, dùng túi ESD hoặc khay ESD nhỏ bên trong ngăn, và hạn chế thao tác trực tiếp linh kiện nhạy ESD trong hộp vì hộp chỉ đóng vai trò lưu trữ tĩnh.

Ngoài ra, cần kết hợp với hệ thống xả tĩnh điện toàn khu vực: vòng tay ESD, thảm ESD, quạt ion và máy đo tĩnh điện định kỳ. Thái Quảng cung cấp đầy đủ các thiết bị này và có thể tư vấn tích hợp vào layout tủ CA để đảm bảo kiểm soát ESD toàn diện.

Tối ưu thao tác và truy xuất vật tư

Luôn dùng khe cài thẻ tên và chuẩn hóa mã vật tư, vị trí tủ, vị trí ngăn theo một hệ thống thống nhất. Quy tắc thực tế là một ngăn chỉ chứa một mã vật tư, trừ trường hợp có vách chia kèm nhãn riêng cho từng ô. Chuẩn hóa màu nhãn hoặc ký hiệu theo nhóm (cơ khí, điện, ESD, phòng sạch) giúp nhân viên nhận diện trực quan mà không cần đọc từng thẻ. Nên lập sơ đồ tủ dưới dạng bảng hoặc file để đào tạo nhanh nhân viên mới, đặc biệt hữu ích khi có thay đổi layout.

Tích hợp với giải pháp toàn diện của Thái Quảng

Thái Quảng cung cấp trọn bộ thiết bị khử tĩnh điện, vật tư ESD/phòng sạch và thiết bị phụ trợ tự động hóa, nên có thể hỗ trợ bạn từ khâu chọn đúng loại khay/hộp ESD nhỏ lồng vào CA 550/600/602, đến thiết kế bộ “Station Kit” gom đủ tool và ESD cho một bàn làm việc trong vài ngăn CA. Kinh nghiệm triển khai thực tế cho thấy nên phân vùng rõ ràng: tủ linh kiện, tủ dụng cụ, tủ thiết bị đo và tủ vật tư phòng sạch, nhưng vẫn dùng chung nền tảng hộp CA để dễ tiêu chuẩn hóa và mở rộng khi cần.

Hy vọng nội dung trên đã giúp bạn hình dung rõ hơn cách phân bổ và khai thác tối đa ba mã hộp nhựa CA 550, CA 600 và CA 602 của ChoongAng Brain trong môi trường sản xuất thực tế. Từ linh kiện cơ khí nhỏ đến bo mạch PCB, từ tool ESD đến vật tư phòng sạch, mỗi mã đều có “vai trò” riêng rất rõ khi được phân bổ đúng theo kích thước trong và nhu cầu thực tế của từng khu vực.

Nếu quý khách đang cần tư vấn chọn mã phù hợp, thiết kế layout tủ hoặc tìm hiểu thêm về các giải pháp ESD và phòng sạch kết hợp, Thái Quảng sẵn sàng hỗ trợ. Liên hệ với chúng tôi qua hotline trên website thaiquang.com.vn để được tư vấn cụ thể theo nhu cầu thực tế của nhà máy bạn.
